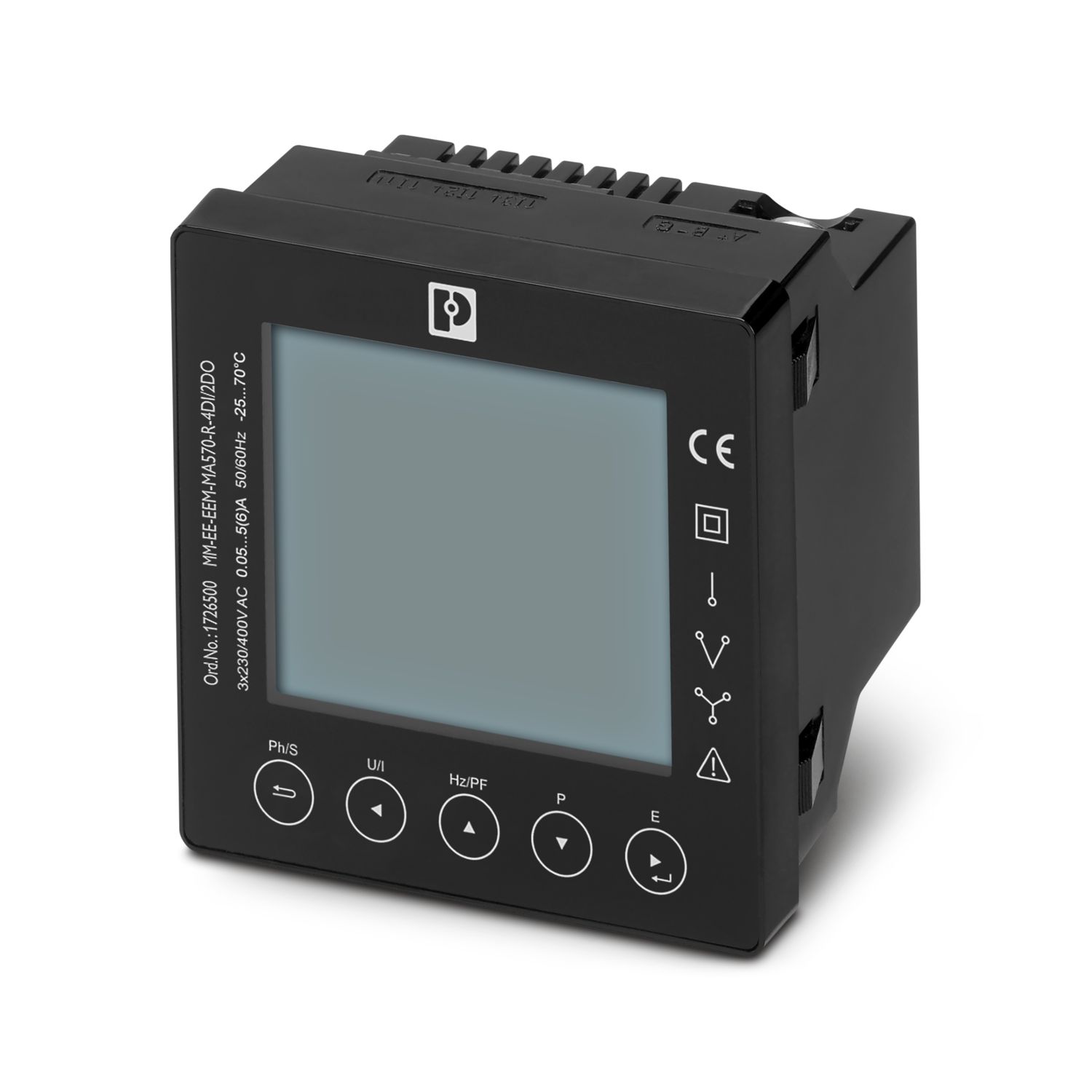

MM-EE-EEM-MA570-R-4DI/2DO
-
测量设备
1726500
多功能能量测量设备，采用集成的Modbus RTU/TCP接口，支持复费率及数字量输入/输出功能，用于测量不超过600 V的电气参数，工作温度可达+70 ℃
產品細節
| 产品类型 | 电能监测设备 |
| 电气隔离 | |
| 污染等级 | 2 |
| 电源 | |
| 电源电压范围 | 85 V AC ... 275 V AC |
| 120 V DC ... 380 V DC | |
| 功耗 | ≤ 3.5 W |
| 额定频率 | 50 Hz ... 60 Hz (AC正弦) |
| 概述 | |
| 测量原理 | 真均方根值测量 (TRMS) |
| 测量值 | 交流电正弦 (50 Hz/60 Hz) |
| 谐波电流获取 | 直至第63个谐波 |
| 测量: 电压 | |
| 输入名称 | 电压测量输入V1，V2，V3 |
| 输入电压范围 | 600 V AC ... 87 V AC (相/相（直接）) |
| 50 V AC ... 345 V AC (相/中性导线（直接）) | |
| 50 V AC ... 600000 V AC (初级（通过外部互感器）) | |
| 50 V AC ... 600 V AC (次级（通过外部互感器）) | |
| 频率范围 | 50 Hz ... 60 Hz (45...65 Hz) |
| 精度 | 0.2 % |
| 测量: 电流 | |
| 输入电流 | 1 A (次级) |
| 5 A (次级) | |
| 测量范围 | 1 A ... 9999 A (初级) |
| 测量: 电源 | |
| 有功能量（IEC 62053-22） | 0.5 S级 |
| 无功功率（IEC 62053-23） | 级 2 |
| 电流/电压/电源 | |
| 连接方式 | 螺钉连接 |
| 剥线长度 | 7 mm |
| 刚性导线横截面 | 0.5 mm² ... 2.5 mm² |
| 柔性导线横截面 | 0.5 mm² ... 2.5 mm² |
| 可连接导向横截面 AWG | 28 ... 12 |
| 紧固扭矩 | 0.5 Nm |
| RS485 | |
| 连接方式 | 螺钉连接 |
| 剥线长度 | 6 mm |
| 刚性导线横截面 | 0.5 mm² ... 1.5 mm² |
| 可连接导向横截面 AWG | 28 ... 16 |
| 紧固扭矩 | 0.2 Nm |
| 数字量输入/输出 | |
| 连接方式 | 螺钉连接 |
| 剥线长度 | 6 mm |
| 刚性导线横截面 | 0.5 mm² ... 1.5 mm² |
| 柔性导线横截面 | 0.5 mm² ... 1.5 mm² |
| 可连接导向横截面 AWG | 28 ... 16 |
| 紧固扭矩 | 0.2 Nm |
| 数据: 网络接口 | |
| 通信传输协议 | Modbus/RTU |
| 通信标准 | RS-485 |
| 连接方式 | 螺钉连接 |
| 传输速度范围 | 2400 bps ... 38400 bps |
| 数据: 网络接口 | |
| 通信传输协议 | Modbus/TCP |
| 通信标准 | RJ45 |
| 传输速度 | 100 Mbps |
| 宽度 | 96 mm |
| 高度 | 96 mm |
| 深度 | 73.5 mm |
| 环境条件 | |
| 保护等级 | IP51 (正面) |
| IP20 (接口) | |
| 环境温度（运行） | -25 °C ... 70 °C |
| 环境温度（存放/运输） | -40 °C ... 70 °C |
| 海拔 | ≤ 2000 m |
| 允许的最大相对湿度（运行） | ≤ 95 % (无冷凝) |
| CE | |
| 证书 | CE合规 |
| 安装类型 | 面板安装 |
| 安装位置 | 前面板安装，水平 |
| 訂購號 | 1726500 |
| 件數/包裝 | 1 件數 |
| 最低訂購量 | 1 件數 |
| 產品密鑰 | CMCC11 |
| GTIN | 4067923282261 |
| 每件的重量（含包裝） | 454 g |
| 每件的重量（不含包裝） | 400 g |
| 關稅稅率代號 | 90283019 |
| 產地 | CN |
| EU RoHS | |
| 符合《歐盟 RoHS 物質指令要求》 | 是 (無豁免) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-E
無超過限值的有害物質
|
| EU REACH SVHC | |
| 《REACH 候選物質附註》（CAS編號） | 沒有物質超過重量的 0.1% |
