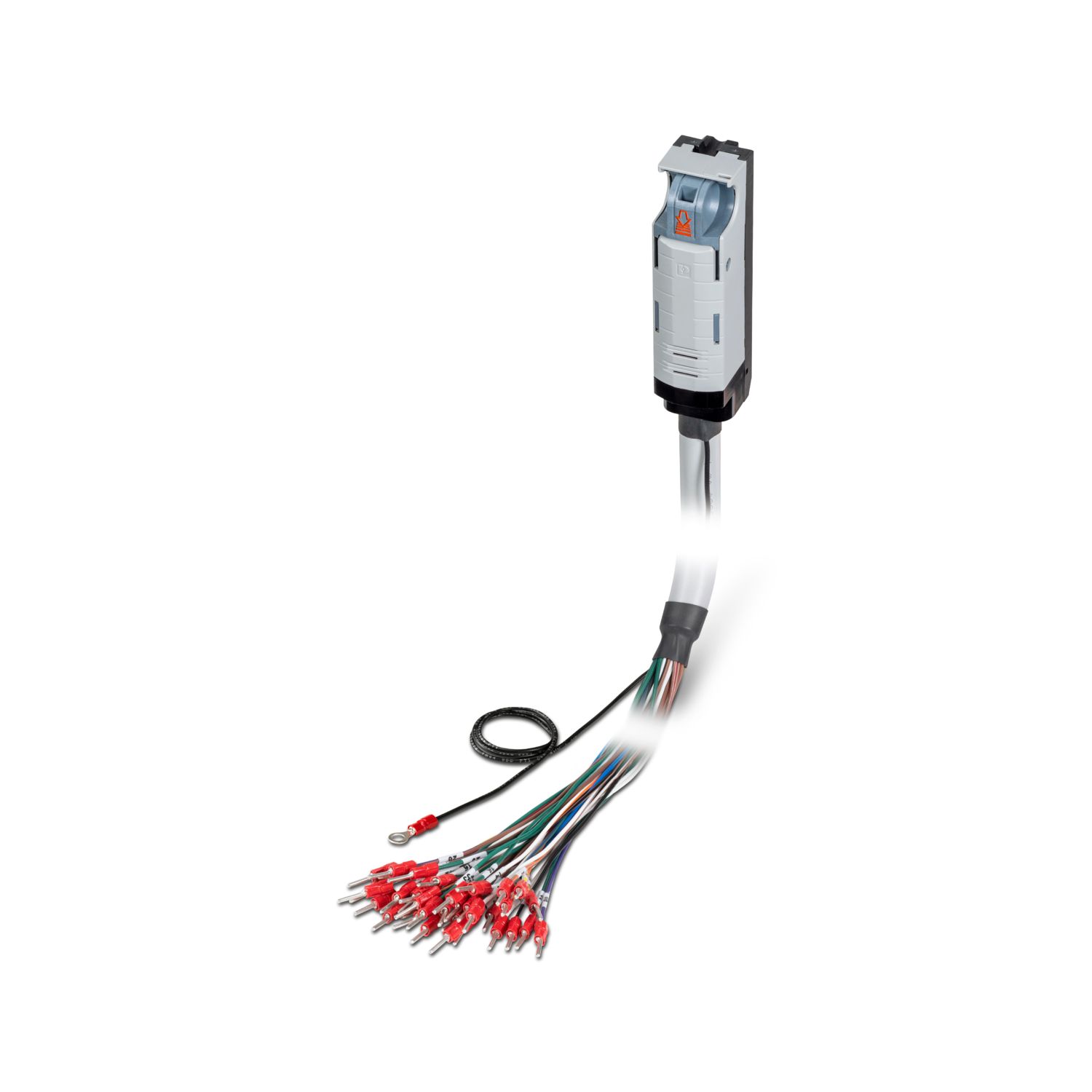

VIP-PA-PWR/36XOE/ 3,0M/1756 - 卡件前适配器 - 1586542

產品細節

技術資料

产品属性

产品类型	卡件前适配器
绝缘特性
过电压类别	II
污染等级	2

电气特性

最大允许工作电压	250 V AC/DC
允许的最大电流	3 A (单条线缆，60°C时)
允许的最大电流		4 A (单条线缆，40°C时)
所支持的控制器 ALLEN-BRADLEY ControlLogix
适用的I/O卡件	1756-IB16D
		1756-IB16I
		1756-IB32
		1756-IF16
		1756-IF8
		1756-IF8I
		1756-IRT8I
		1756-OB16D
		1756-OB16I
		1756-OB32
		1756-HSC
		1756-IA16I
		1756-IA32
		1756-IB16IF
		1756-IB16ISOE
		1756-IF16H
		1756-IF4FXOF2F
		1756-IF8H
		1756-IF8IH
		1756-IH16I
		1756-IH16ISOE
		1756-IM16I
		1756-IR12
		1756-IT16
		1756-IV32
		1756-LSC8XIB8I
		1756-OA16I
		1756-OB16IEF
		1756-OB16IEFS
		1756-OB16IS
		1756-OB8EI
		1756-OF8I
		1756-OF8IH
		1756-OH8I
		1756-OV32E
		1756-OW16I
		1756-OX8I
		1756-IF16IH

连接数据

控制系统侧
连接方式	直插式连接
注意事项	可插接到36位I/O模块上
现场侧
连接方式	单线
连接量	36
位数	1
注意事项	线缆经过标记并装配有套管

尺寸

电缆
长度	3 mm

电缆/电线

位数	36
屏蔽	有
导线型号	预制圆形屏蔽电缆
AWG，信号线	18
导线横截面	36x 0.82 mm²
线径，包括绝缘层	1.7 mm ±0.0254
电缆外径	15.88 mm ±0.3 mm
外护套，材料	PVC
外护套，颜色	灰色
导线材料	镀锡铜绞线
电缆电阻	≤ 40 Ω/km (20 °C)
绝缘电阻	≥ 20 MΩ*km (20 °C)
最小弯曲半径，固定式安装	109.5 mm
最小弯曲半径，移动式安装	156.2 mm
无卤素	否
阻燃	UL VW-1
阻燃		CSA FT-1
1X1.0 [PVC]
光缆类型	1X1.0 [PVC]
电缆类型	带电缆和36个开放式电缆端的卡件前适配器
颜色编码
黑色	ControlLogix^插头 (1) = ()
棕色	ControlLogix^插头 (2) = ()
红色	ControlLogix^插头 (3) = ()
橙色	ControlLogix^插头 (4) = ()
黄色	ControlLogix^插头 (5) = ()
绿色	ControlLogix^插头 (6) = ()
蓝色	ControlLogix^插头 (7) = ()
紫色	ControlLogix^插头 (8) = ()
灰色	ControlLogix^插头 (9) = ()
白色	ControlLogix^插头 (10) = ()
白色-黑色	ControlLogix^插头 (11) = ()
白色-棕色	ControlLogix^插头 (12) = ()
白色-红色	ControlLogix^插头 (13) = ()
白色-橙色	ControlLogix^插头 (14) = ()
白色-黄色	ControlLogix^插头 (15) = ()
白色-绿色	ControlLogix^插头 (16) = ()
白色-蓝色	ControlLogix^插头 (17) = ()
白色-紫色	ControlLogix^插头 (18) = ()
白色-灰色	ControlLogix^插头 (19) = ()
棕色-黑色	ControlLogix^插头 (20) = ()
棕色-红色	ControlLogix^插头 (21) = ()
棕色-橙色	ControlLogix^插头 (22) = ()
棕色-黄色	ControlLogix^插头 (23) = ()
棕色-绿色	ControlLogix^插头 (24) = ()
棕色-蓝色	ControlLogix^插头 (25) = ()
棕色-紫色	ControlLogix^插头 (26) = ()
棕色-灰色	ControlLogix^插头 (27) = ()
棕色-白色	ControlLogix^插头 (28) = ()
绿色-黑色	ControlLogix^插头 (29) = ()
绿色-棕色	ControlLogix^插头 (30) = ()
绿色-红色	ControlLogix^插头 (31) = ()
绿色-橙色	ControlLogix^插头 (32) = ()
绿色-蓝色	ControlLogix^插头 (33) = ()
绿色-紫色	ControlLogix^插头 (34) = ()
绿色-灰色	ControlLogix^插头 (35) = ()
绿色-白色	ControlLogix^插头 (36) = ()

环境和真实条件

环境条件
保护等级 (IP20)	IP20
环境温度（运行）	0 °C ... 60 °C
环境温度（存放/运输）	-20 °C ... 70 °C
海拔	< 2000 m

认证

UL数据
允许的最大相对湿度（运行）	< 95 %

标准和规范

标准/规程	UL 61010-2-201

说明

操作注意事项	必须遵守安装指南的规范 (见下载)，确保正确使用。针对应用或用于第三方产品时，必须同时遵守相应第三方制造商的规范以及安全和警告说明。

商業資料

訂購號	1586542
件數/包裝	1 件數
最低訂購量	1 件數
提示	根據訂單生產（不接受退貨）
產品密鑰	DK232R
GTIN	4067923141483
每件的重量（含包裝）	1,599 g
每件的重量（不含包裝）	1,592 g
關稅稅率代號	85444290
產地	US

分類

核准

Environmental product compliance

EU RoHS
符合《歐盟 RoHS 物質指令要求》	是 (無豁免)
China RoHS
Environment friendly use period (EFUP)	EFUP-E 無超過限值的有害物質
EU REACH SVHC
《REACH 候選物質附註》（CAS編號）	沒有物質超過重量的 0.1%

切换、测量和监控

自动化

供电、充电及保护

标识、组装和安装

连接

VIP-PA-PWR/36XOE/ 3,0M/1756 - 卡件前适配器

1586542

產品細節

ECLASS

ETIM

UL classified

cUL Classified

cUL认证

UL认证

相容的產品

您的優勢

切换、测量和监控

自动化

供电、充电及保护

标识、组装和安装

连接

VIP-PA-PWR/36XOE/ 3,0M/1756 - 卡件前适配器 1586542

產品細節

ECLASS

ETIM

相容的產品

KME - 电缆标记条支架 0807083

UT 2,5 - 直通式接线端子 3044076

PT 1,5/S - 直通式接线端子 3208100

PT 2,5 - 直通式接线端子 3209510

ST 1,5 - 直通式接线端子 3031076

ST 2,5 - 直通式接线端子 3031212

QTC 1,5 - 直通式接线端子 3205019

QTC 2,5 - 直通式接线端子 3206416

UTTB 2,5 - 双层接线端子 3044636

PTTB 1,5/S - 双层接线端子 3208511

PTTB 2,5 - 双层接线端子 3210567

STTB 1,5 - 双层接线端子 3031157

STTB 2,5 - 双层接线端子 3031270

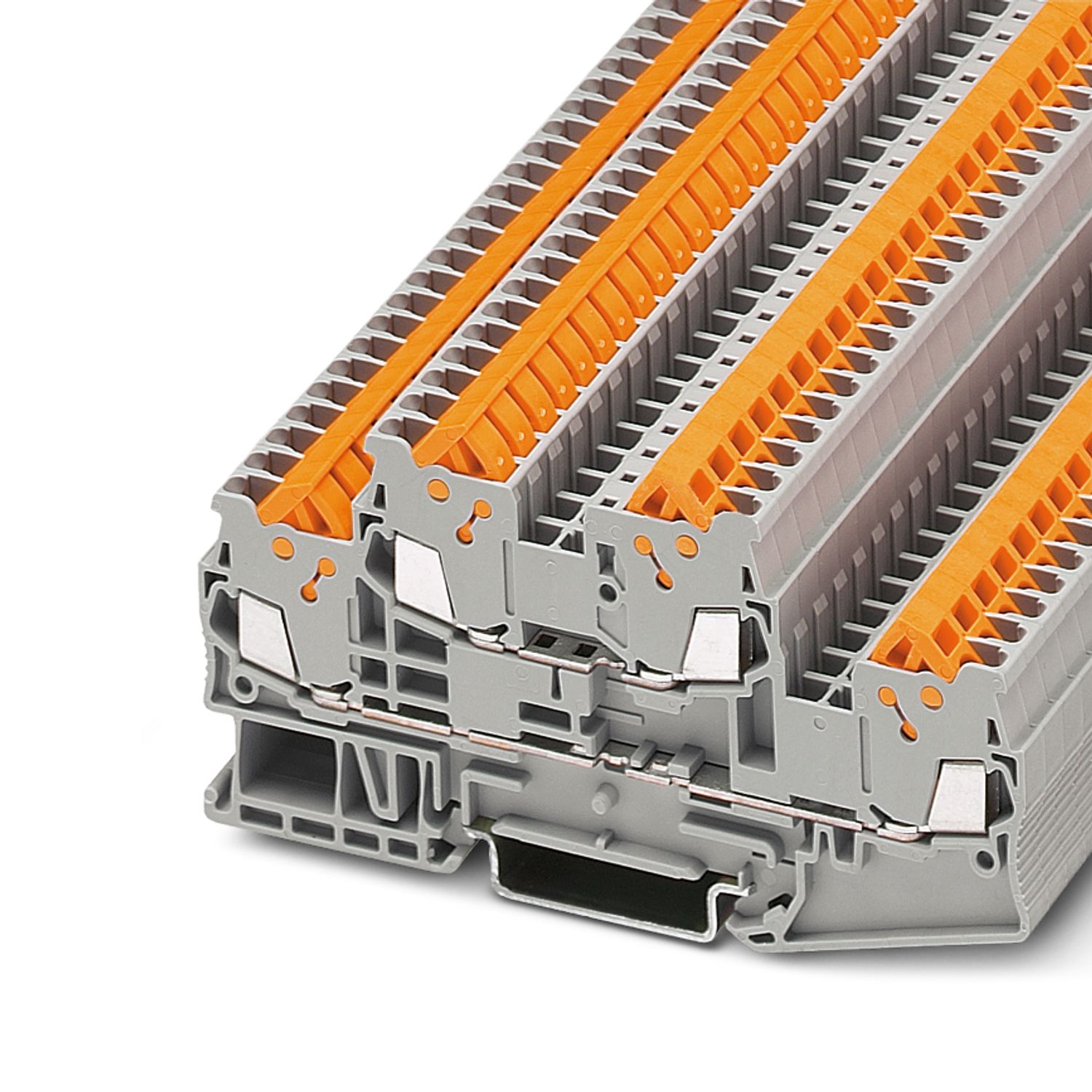

QTTCB 1,5 - 双层接线端子 3205116

UT 2,5-TWIN - 直通式接线端子 3044513

PT 1,5/S-TWIN - 直通式接线端子 3208155

PT 2,5-TWIN - 直通式接线端子 3209549

ST 1,5-TWIN - 直通式接线端子 3031128

ST 2,5-TWIN - 直通式接线端子 3031241

QTC 1,5-TWIN - 直通式接线端子 3205048

QTC 2,5-TWIN - 直通式接线端子 3206445

UT 2,5-MT - 刀闸分断接线端子 3046362

PT 2,5-MT - 刀闸分断接线端子 3210156

ST 2,5-MT - 刀闸分断接线端子 3036343

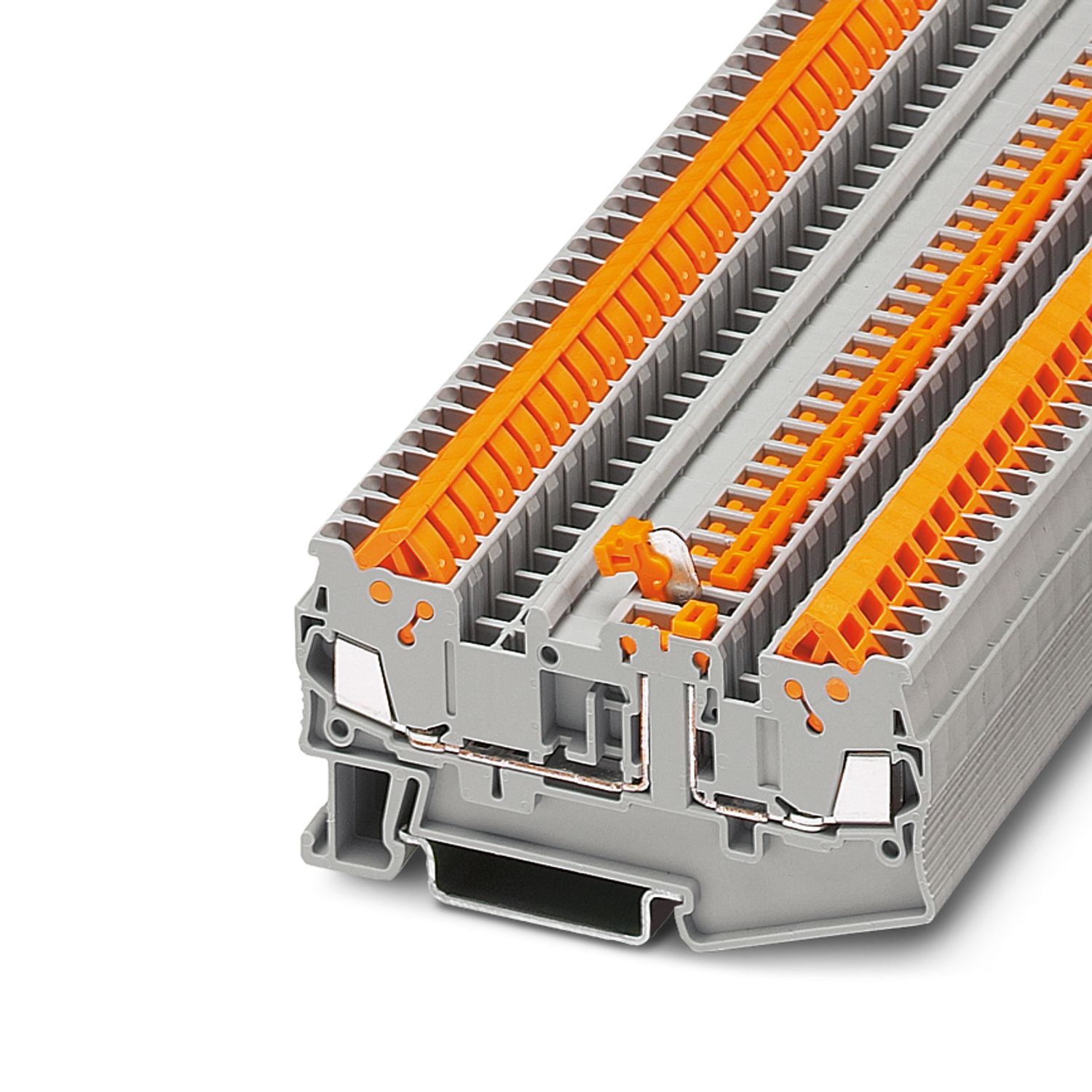

QTC 1,5-MT - 刀闸分断接线端子 3205103
