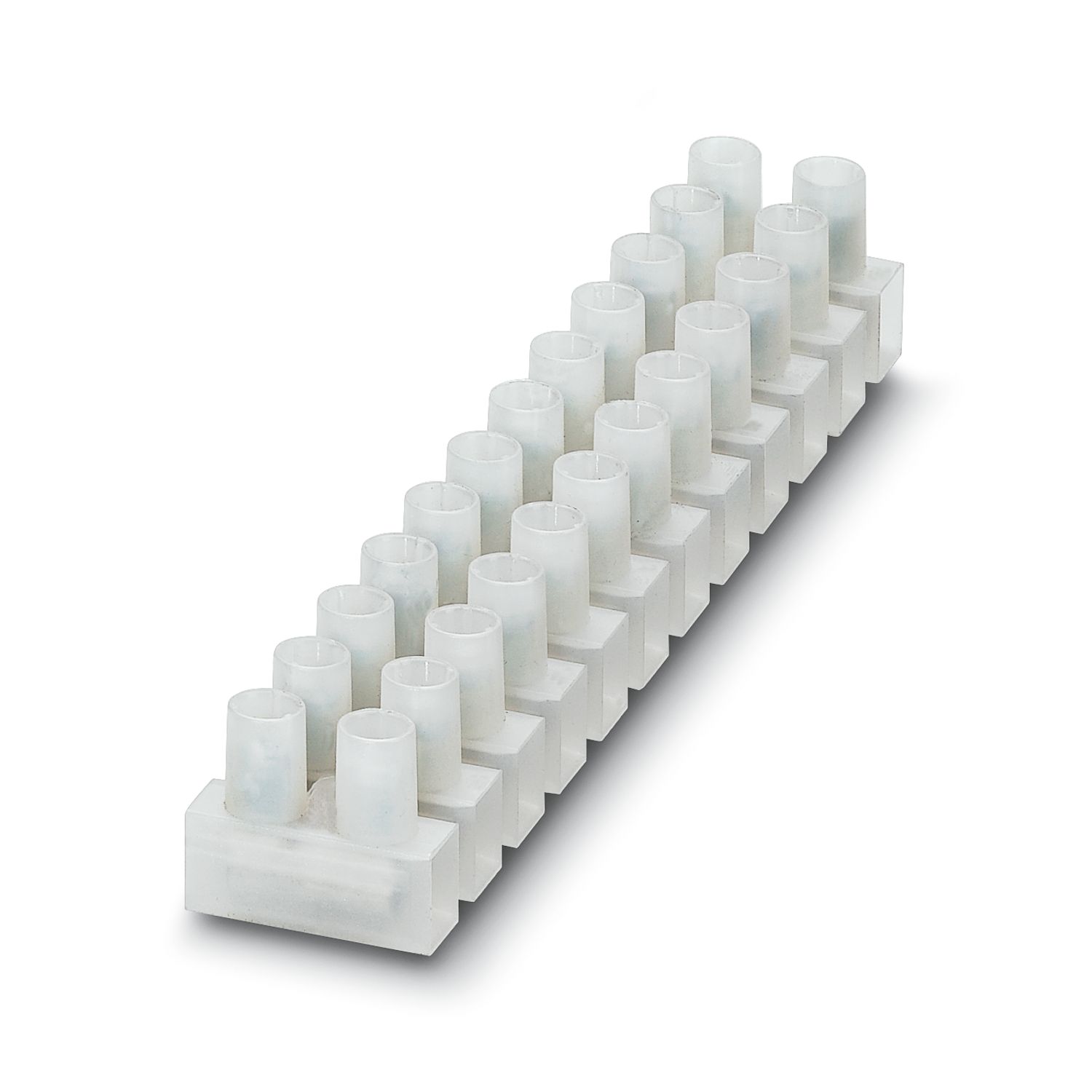

EC 10 TR
-
欧标接线端子
3240178
欧洲产聚酰胺端子条，透明，可连接刚性导线和带冷压头的柔性导线，可连接导线横截面1至10 mm2
產品細節
| 产品类型 | 欧式连接器 |
| 位数 | 12 |
| 针距 | 11.5 mm |
| 连接量 | 24 |
| 行数 | 1 |
| 额定条件下的最大功耗 | 1.82 W |
| 额定横截面 | 10 mm² |
| 螺纹 | M3,5 |
| 紧固扭矩 | 0.8 ... 1 Nm |
| 剥线长度 | 7 mm |
| 刚性导线横截面 | 1 mm² ... 10 mm² |
| 横截面 AWG | 16 ... 8 (按IEC标准修订) |
| 柔性导线横截面 | 1 mm² ... 10 mm² |
| 导线横截面，柔性[AWG] | 16 ... 8 (按IEC标准修订) |
| 柔性导线横截面（套管不带塑料绝缘管） | 0.75 mm² ... 4 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） | 0.75 mm² ... 4 mm² |
| 2根横截面相同的导线，刚性导线 | 0.75 mm² ... 2.5 mm² |
| 2根具有相同横截面的导线，柔性，带套管但不带塑料套管 | 0.75 mm² ... 1.5 mm² |
| 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管 | 0.5 mm² ... 1 mm² |
| 标称电流 | 57 A (当连接截面积为10 mm²的导线时) |
| 最大负载电流 | 57 A (当连接截面积为10 mm²的导线时) |
| 额定电压 | 450 V (无保护使用最高电压仅为 250 V。) |
| 额定横截面 | 10 mm² |
| 宽度 | 22.2 mm |
| 高度 | 17.3 mm |
| 深度 | 22.2 mm |
| 孔距 | 11.5 mm |
| 针距 | 11.5 mm |
| 颜色 | 透明 |
| 阻燃等级，符合UL 94 | V2 |
| 绝缘材料 | PA |
| 机械参数 | |
| 开口式侧板 | 否 |
| 技术数据 | |
| 钻孔间距 | 11.5 mm |
| 安装类型 | 直接螺钉连接 |
| 訂購號 | 3240178 |
| 件數/包裝 | 10 件數 |
| 最低訂購量 | 10 件數 |
| 產品密鑰 | BE7321 |
| 目錄頁面 | 頁碼 559 (C-3-2019) |
| GTIN | 4046356457835 |
| 每件的重量（含包裝） | 44.48 g |
| 每件的重量（不含包裝） | 44.48 g |
| 關稅稅率代號 | 85369010 |
| 產地 | AT |
ETIM
| ETIM 8.0 | EC001284 |
UNSPSC
| UNSPSC 21.0 | 39121400 |
| EU RoHS | |
| 符合《歐盟 RoHS 物質指令要求》 | 是 |
| 目前已知的豁免 | 6(c) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
產品相關的中國 RoHS 申報表，請參閱各產品下載頁面的「製造商聲明」。所有帶 EFUP-E 標誌的產品，均無中國 RoHS 申報表，且不需要該表。
|
| EU REACH SVHC | |
| 《REACH 候選物質附註》（CAS編號） | Lead （CAS編號: 7439-92-1） |
| SCIP | d9e3747c-1ff8-4b50-9de4-fbb0a312592e |
