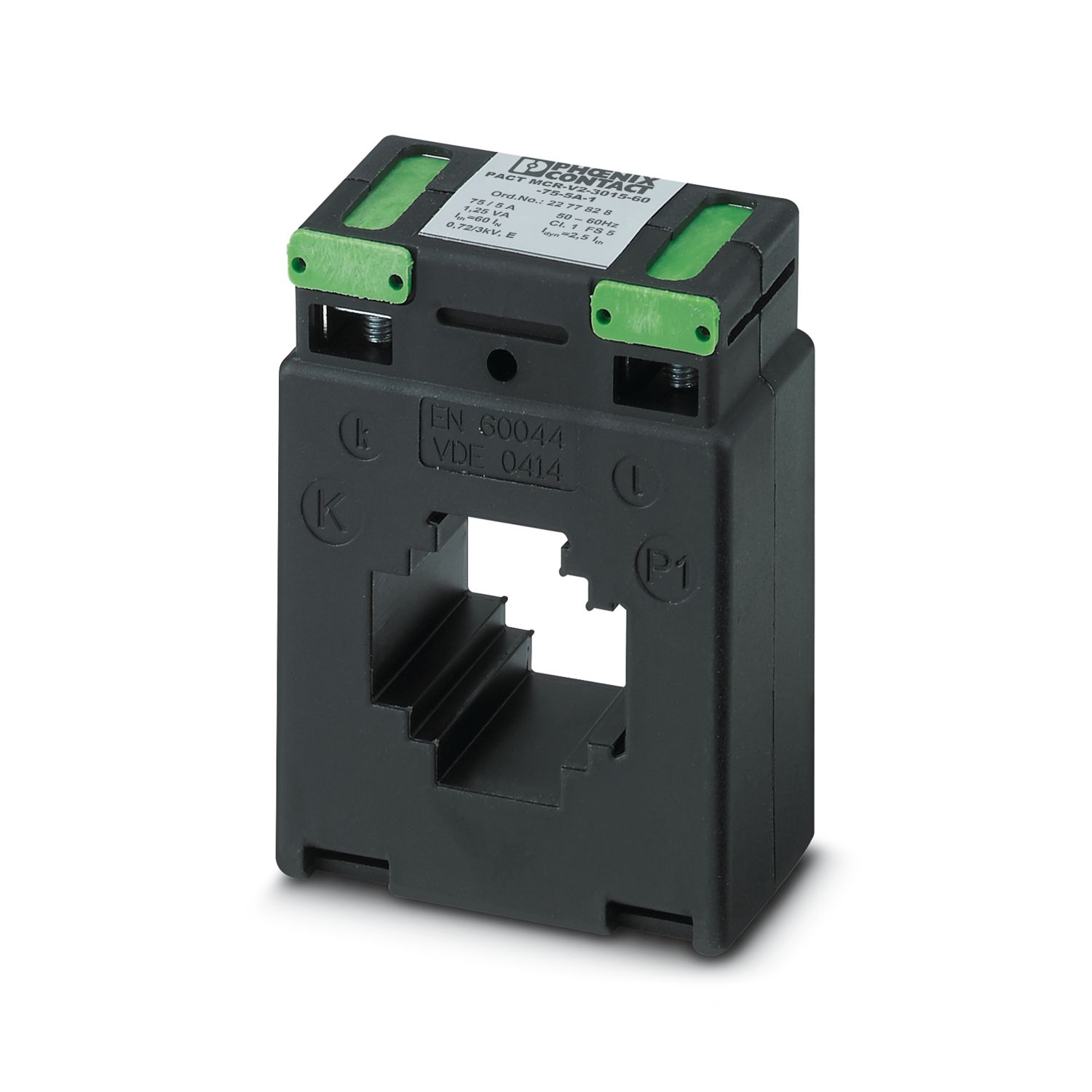

PACT MCR-V2-3015- 60- 75-5A-1 - 电流互感器
PACT MCR-V2-3015- 60- 75-5A-1
-
电流互感器
2277828
穿孔式电流互感器， 75 A AC主电流; 5 A AC次电流；精确度1; 额定功率1.25 VA
產品細節
Expand all
Collapse all
技術資料
产品属性
产品类型
电流变压器
电气特性
额定绝缘电压
1 kV (相/中性导线)
概述
可校准
否
转换器类型
开口式电流互感器
输入数据
电流互感器
额定功率
1.25 VA
额定热熔短时电流
I
th
= 60 * I
n
热额定持续电流
I
d
= 1.2 * I
n
额定电涌电流
I
dyn
= 2.5 * I
th
额定频率f
n
50 Hz
60 Hz
一次侧额定电流I
sn
0 A ... 75 A
可校准
否
转换器类型
开口式电流互感器
输出数据
信号
二次侧额定电流I
sn
5 A AC
电涌电流受限因素
FS 5
精确度
1
连接数据
连接方式
螺钉连接
柔性导线横截面
2x 2.5 mm² ... 4 mm² (次级接线端子)

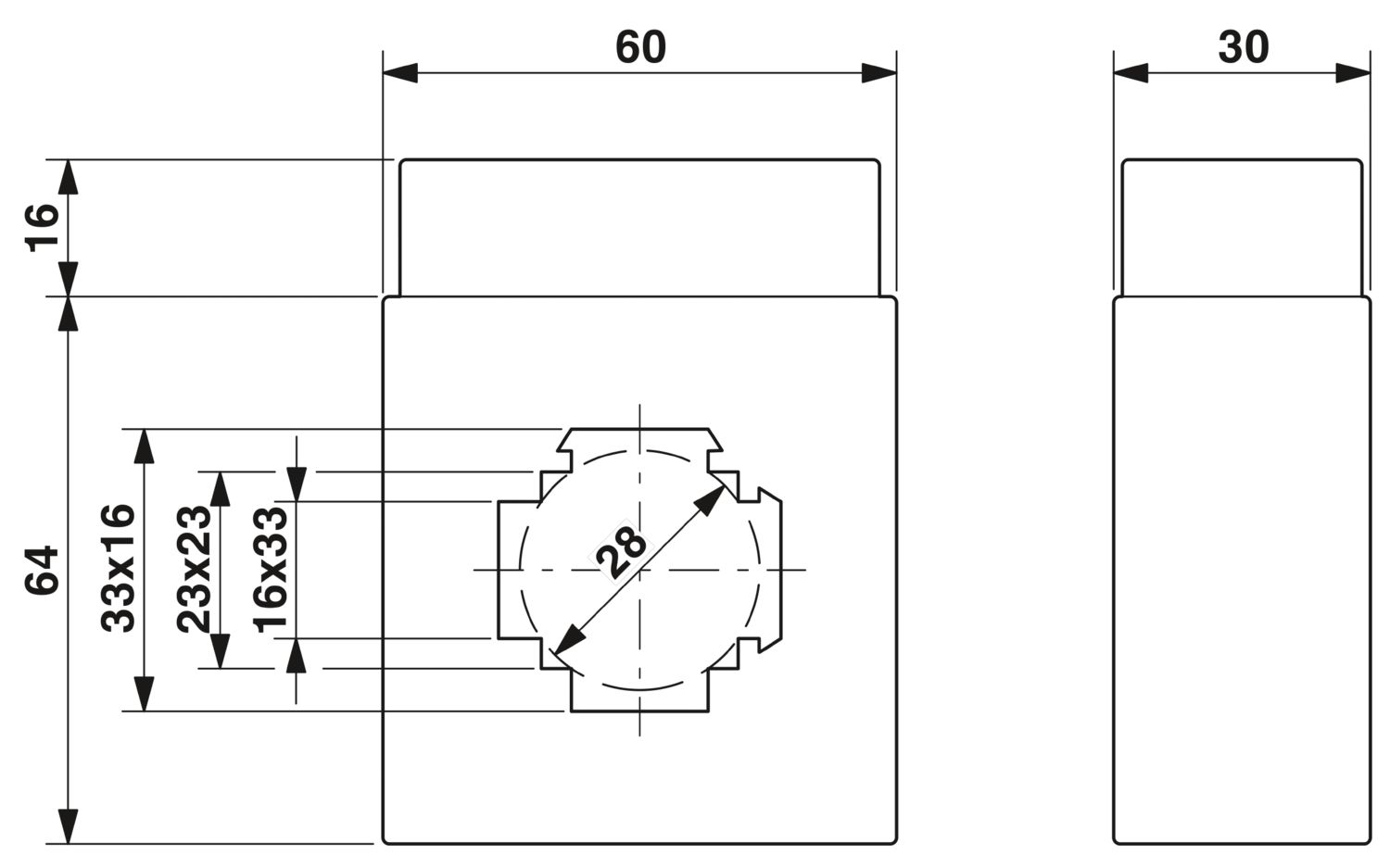

尺寸
产品尺寸
宽度
30 mm
高度
80 mm
深度
60 mm
备选安装产品尺寸
宽度
60 mm
高度
80 mm
深度
30 mm
铜导轨
宽度
30 mm
高度
15 mm
铜导轨2
宽度
20 mm
高度
20 mm
圆形导线
直径
28 mm
材料规格
颜色
黑色 (RAL 9005)
外壳材料
PA 6.6
环境和真实条件
环境条件
环境温度（运行）
-25 °C ... 40 °C
环境温度（存放/运输）
-25 °C ... 40 °C
允许湿度（运行）
仅室内应用，无冷凝
绝缘材料级别
E
标准和规范
标准/规程
EN 50178
EN 61869
安装
安装类型
DIN导轨安装
商業資料
訂購號
2277828
件數/包裝
1 件數
最低訂購量
1 件數
產品密鑰
CMMA11
目錄頁面
頁碼 224 (C-5-2017)
GTIN
4046356502153
每件的重量（含包裝）
295.2 g
每件的重量（不含包裝）
200 g
關稅稅率代號
85043129
產地
DE
Environmental product compliance
EU RoHS
符合《歐盟 RoHS 物質指令要求》
是
(無豁免)
China RoHS
Environment friendly use period (EFUP)
EFUP-50
產品相關的中國 RoHS 申報表，請參閱各產品下載頁面的「製造商聲明」。所有帶 EFUP-E 標誌的產品，均無中國 RoHS 申報表，且不需要該表。
EU REACH SVHC
《REACH 候選物質附註》（CAS編號）
沒有物質超過重量的 0.1%
相容的產品
Expand all
Collapse all
附件
PACT-FAST-MNT-W16-L65
-
安装材料
2276641
PACT-FAST-MNT-W16-L40
-
安装材料
2276638
