SACB-C-H180-4/ 8- 5,0PUR SCO P
-
连接器罩
1453083
连接器罩， 应用： 传感器/执行器分线盒， 接线方式: M12孔式 塑料， 插槽数目: 4， 插槽类型: 双通道， 状态显示: 否; 主电缆连接: 可插拔螺钉连接 180°， PUR/PVC， 电缆长度: 5 m， 屏蔽: 无
產品細節
| 组装说明 | 注意：在导线布线时请遵守允许的弯曲半径，因为弯曲力过大可能会有损防护等级。降低连接器上游的机械负载，例如通过使用电缆扎带。 |
| 产品类型 | 连接器罩 |
| 应用 | 传感器/执行器分线盒 |
| 插槽数目 | 4 |
| 额定电压 UN | 120 V AC |
| 120 V DC | |
| 总额定电流 | 10 A |
| 每条路径的最大电流承载能力 | 2 A |
| 每个槽的电流负载能力 | 4 A |
| 导线连接 | |
| 传感器/执行器连接件系统 | M12孔式 |
| 连接方式 | 可插拔螺钉连接 |
| 紧固扭矩，盖板螺丝 | 1 Nm |
| 针位分配 | |
| 插槽/芯 = 导线颜色或连接 | 1 / 4 (A) = WH |
| 1 / 2 (B) = GYPK | |
| 2 / 4 (A) = GN | |
| 2 / 2 (B) = RDBU | |
| 3 / 4 (A) = YE | |
| 3 / 2 (B) = WHGN | |
| 4 / 4 (A) = GY | |
| 4 / 2 (B) = BNGN | |
| 1-4 / 1 (+ 120 V) = BN | |
| 1-4 / 3 (0 V) = BU | |
| 1-4 / 5 (PE) = GNYE | |
| 状态显示 | 否 |

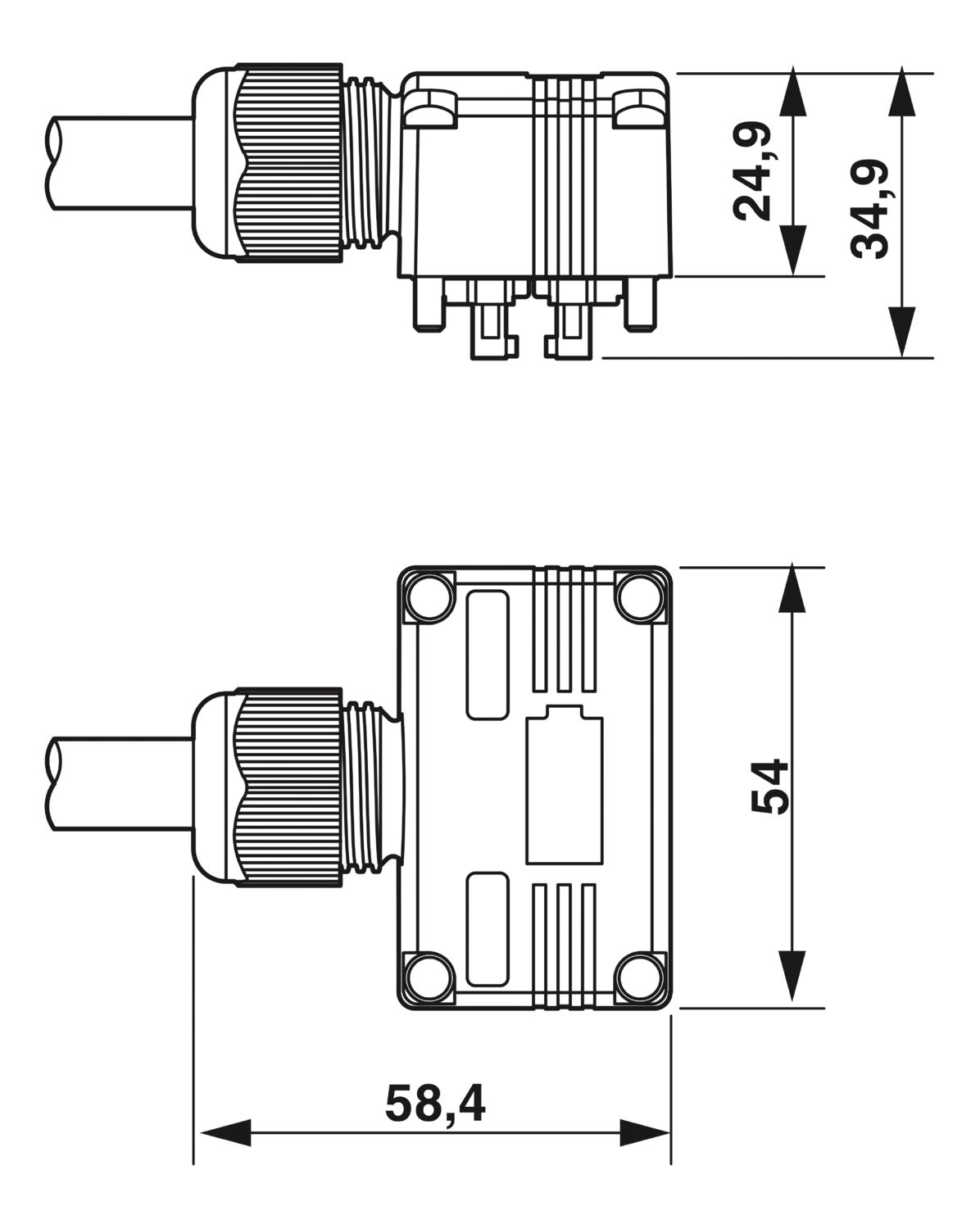

| 尺寸图 |
|
| 宽度 | 54 mm |
| 高度 | 25 mm |
| 长度 | 34 mm |
| 标识材料 外壳 | PBT |
| 密封材料 | NBR |
| 触点材料，主电缆端 | 铜合金 |
| 主电缆侧触点插芯材料 | PA |
| 触点表面材料，主电缆端 | Sn |
| 电缆长度 | 5 m |
| PUR/PVC 黑色 [PUR] | |
| 尺寸圖 |
|
| 电缆重量 | 122 kg/km |
| UL AWM | 20549 |
| 位数 | 11 |
| 屏蔽 | 无 |
| 光缆类型 | PUR/PVC 黑色 [PUR] |
| 导线结构 信号线 | 28x 0.15 mm |
| AWG，信号线 | 20 |
| 导线结构，电压电源 | 56x 0.15 mm |
| AWG电源 | 17 |
| 导线横截面 | 8x 0.5 mm² (信号线路) |
| 3x 1 mm² (电源线) | |
| 线径，包括绝缘层 | 1.5 mm ±0.1 mm (信号线路) |
| 2.1 mm ±0.1 mm (电源线) | |
| 电缆外径 | 8.70 mm ±0.2 mm |
| 外护套，材料 | PUR |
| 外护套，颜色 | 黑色 RAL 9005 |
| 导线材料 | 铜质绞合线 |
| 导线绝缘材料 | PVC |
| 单线，颜色 | 棕色、蓝色、绿色/黄色、白色、绿色、黄色、灰色、灰色/粉色、红色/蓝色、白色/绿色、棕色/绿色 |
| 内部护套厚度 | ≥ 0.15 mm |
| 厚度，外部护套 | ≥ 0.38 mm |
| 总绞线 | 双绞线 |
| 额定电压，电缆 | 300 V |
| 测试电压 | 2000 V |
| 最小弯曲半径，固定安装 | 7,5 x D |
| 最小弯曲半径，活动安装 | 10 x D |
| 最小弯曲半径，固定式安装 | 66 mm |
| 最小弯曲半径，移动式安装 | 87 mm |
| 动态负载能力（弯曲） | 最大折弯次数: 1500000， 弯曲半径: 87 mm， 横向轨迹: 2 m， 横向速度: 2 m/s |
| 阻燃 | DIN EN 50265 |
| 阻油性 | 符合VDE 0472标准第803部分 |
| 其它防护功能 | 好的抗酸，碱溶液及溶剂性 |
| 特殊性质 | 不含硅酮 |
| 环境温度（运行） | -40 °C ... 90 °C (电缆，固定式安装) |
| -5 °C ... 80 °C (电缆，活动式安装) | |
| 80 °C (符合UL标准) | |
| 环境条件 | |
| 保护等级 | IP65 |
| IP67 | |
| 环境温度（运行） | -25 °C ... 80 °C |
