SACC-M 8FS-4PL-M
-
Штекерный соединитель
1482525
Штекерный соединитель, Универсальный, 4-контактный, неэкранированный, Гнездо прямое M8, кодирование: A, Пружинный зажим Push-Lock, материал накатанной гайки: Цинк. литья под давлением, с никелевым покрытием, наружный диаметр проводника 3,5 мм ... 5,5 мм
Подробная информация о продукте
| Указание по монтажу | ПРЕДУПРЕЖДЕНИЕ! При прокладке кабеля учитывать допустимые радиусы изгиба, так как из-за высоких изгибающих усилий будет нарушен степень защиты. Предохранять штекерный соединитель от механических нагрузок, например, с помощью кабельной стяжки. |
| Общая информация | Пользователь должен принять соответствующие меры предосторожности, чтобы исключить возможность случайного отсоединения или открытия штекерного соединителя. Для защиты от непреднамеренного открытия штекерного соединителя резьба между корпусом и головкой штекерного соединителя должна быть зафиксирована подходящим цианакрилатным клеем. |
| Тип изделия | Круглый штекерный соединитель (со стороны кабеля) |
| Тип датчика | Универсальный |
| Полюсов | 4 |
| Количество подключаемых кабелей | 1 |
| Экранирован. | нет |
| Механические ключи | A |
| Кабельный отвод | прямое |
| Изоляционные характеристики | |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |

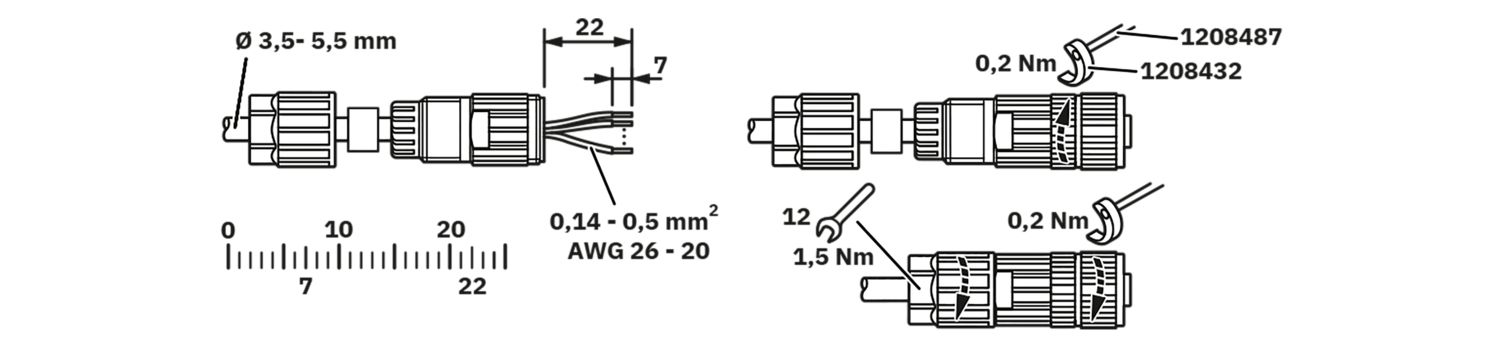

| Чертеж |
|
| Ширина | 14 мм |
| Высота | 14 мм |
| Длина | 49 мм |
| Наружный размер | |
| Наружный диаметр | 3,5 мм ... 5,5 мм |
| Корпуса | |
| Диаметр корпуса | 14 мм |
| Материал | PBT |
| PA 6 (Рычаг управления) | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, уплотнение | NBR |
| Материал корпуса ручки | PA 6.6 |
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | PA 6.6 |
| Материал резьбового соединения | Цинк. литья под давлением, с никелевым покрытием |
| Соединение провода | |
| Тип подключения | Пружинный зажим Push-Lock |
| Сечение проводников | 0,14 мм² ... 0,5 мм² |
| Сечение AWG | 26 ... 20 |
| Длина зачищенной части одной жилы | 7 мм |
| Момент затяжки | 0,2 Нм (Продольная накатка М8) |
| 0,2 Нм (Штекерная насадка с соединительной гильзой) | |
| 1,5 Нм (Контргайка с соединительной втулкой) | |
| Разводка подсоединений | |
| Контакт | цвет (обозначение сигнала) | контакт (опционально) | 1 = BN |
| 2 = WH | |
| 3 = BU | |
| 4 = BK | |
| Номинальное напряжение UN | 30 В AC |
| 30 В DC | |
| Номинальный ток IN | 4 A |
| Механические данные | |
| Циклы установки | ≥ 100 |
| Подключение 1 | |
| Исполнение головки | Гнездо |
| Кабельный отвод головки | прямое |
| Тип резьбы головки | M8 |
| Механические ключи | A |
| Тип сигнала/категория | Универсальный |
| Длина снятия изоляции c одножильного кабеля | 7 мм |
| Условия окружающей среды | |
| Степень защиты | IP65 |
| IP67 | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 85 °C (вилка / розетка) |
| M8 | |
| Обозначение стандарта | Разъем М8 |
| Стандарты/нормативные документы | МЭК 61076-2-104 |
| Обозначение стандарта | Шок, вибрация |
| Стандарты/нормативные документы | EN 50155:2001 |
Преимущества для вас
Зажим push-lock для быстрого подключения: подсоединение и отсоединение проводов без инструмента за счет открытия контактных рычагов
Интуитивно понятное подключение: простое распределение отдельных литцев при помощи цветовой и числовой маркировки контактных рычагов
Встроенная технология push-in: простая кабельная разводка за счет прямого подключения жестких и подготовленных проводов
Ударо-и виброустойчивое соединение: проверенная пружинная технология гарантирует прочное и безопасное контактирование
Безопасное применение в полевых условиях благодаря высоким классам защиты
