UMK-32 RM/MR-G24/1/PLC - Активный модуль - 2979472

Подробная информация о продукте

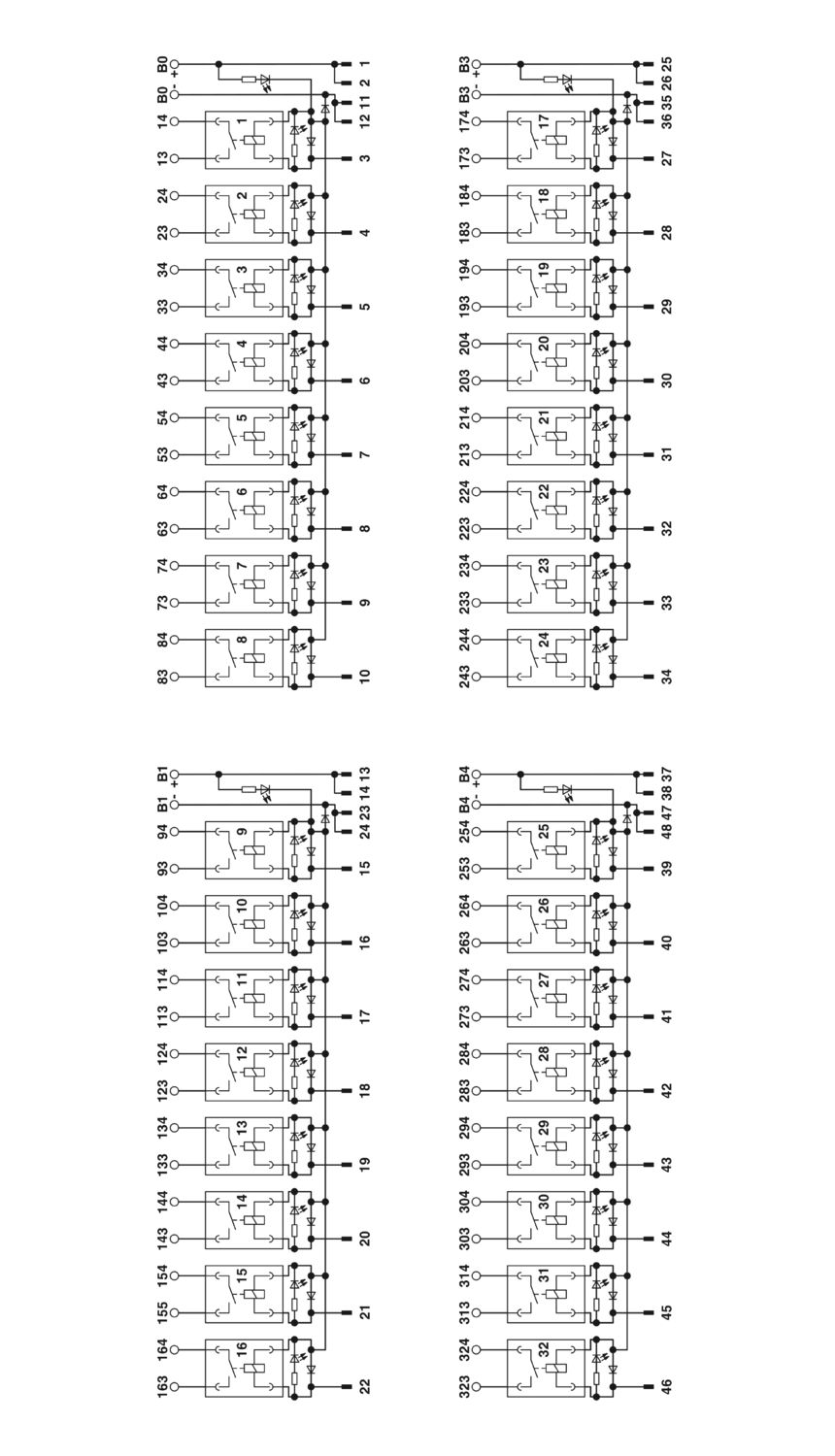

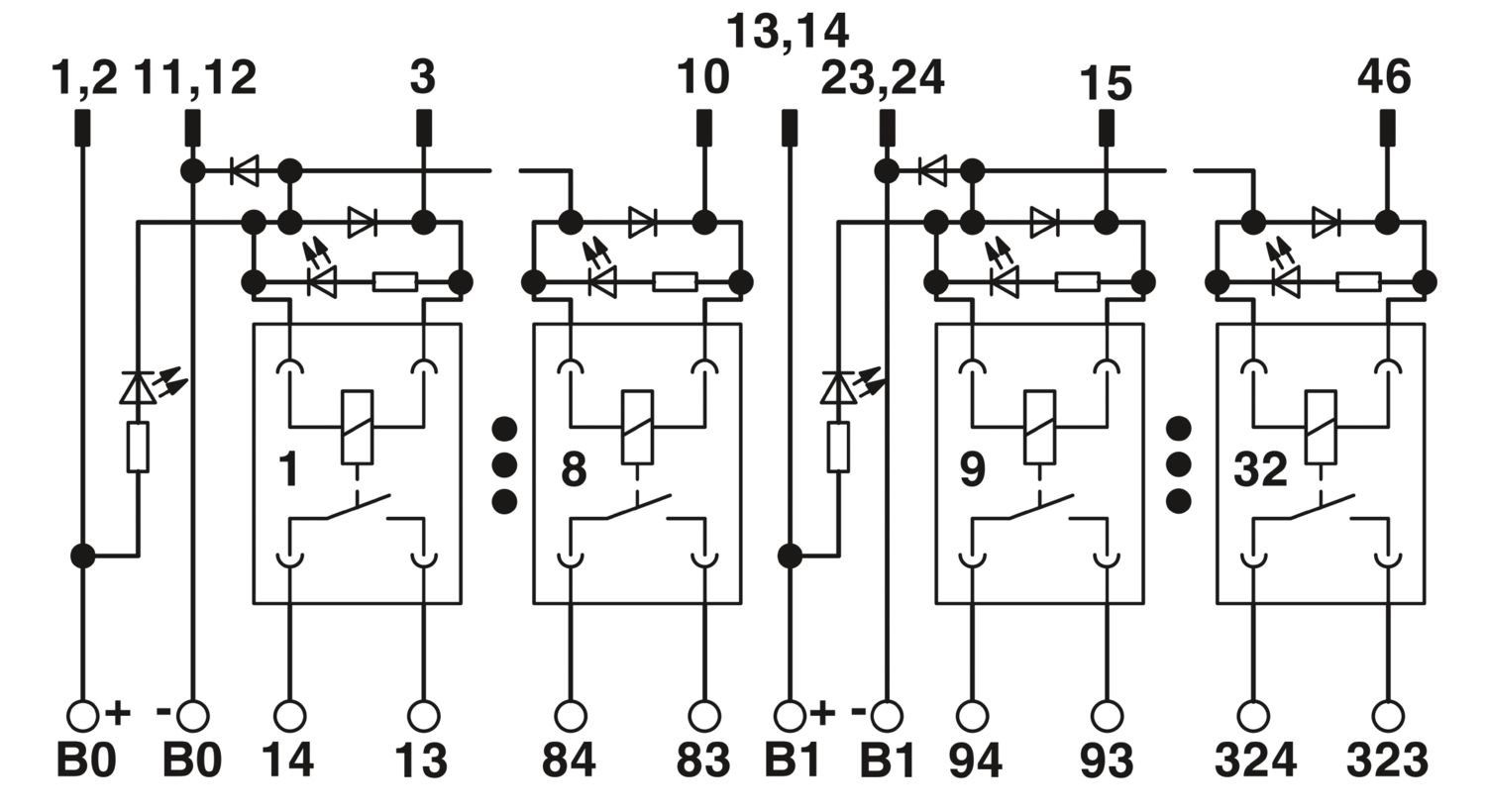

Технические характеристики

Характеристики изделий

Тип изделия	Интерфейсный модуль
Количество каналов	32
Режим работы	100 % ED
Долговечность механическая	2x 10⁷ коммутационных циклов
Возможная комплектация	Миниатюрное реле, REL-MR-G 24/1
В комплекте с	есть
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	2

Электрические характеристики

Расчетное напряжение изоляции	300 В AC
Расчетное импульсное напряжение	4 кВ (Основная изоляция)
Поддерживаемые устройства управления SIEMENS S7-1500
Подходящая плата ввода-вывода	6ES7521-1BL00-0AB0
		6ES7522-1BL00-0AB0
		6ES7522-1BL01-0AB0
Поддерживаемые устройства управления SIEMENS S7-400
Подходящая плата ввода-вывода	6ES7422-1BL00-0AA0
Подходящая плата ввода-вывода		6ES7422-7BL00-0AB0
Поддерживаемые устройства управления ALLEN-BRADLEY PLC 5
Подходящая плата ввода-вывода	1771 OBN
Поддерживаемые устройства управления EMERSON DeltaV
Подходящая плата ввода-вывода	VE4002S1T2B6
Поддерживаемые устройства управления GE-FANUC RX3i
Подходящая плата ввода-вывода	IC694MDL754
Поддерживаемые устройства управления HONEYWELL Experion PKS C200
Подходящая плата ввода-вывода	TC-ODD 321
Поддерживаемые устройства управления MITSUBISHI MELSEC L
Подходящая плата ввода-вывода	LY41PT1P
Подходящая плата ввода-вывода		LY42PT1P
Поддерживаемые устройства управления MITSUBISHI MELSEC Q
Подходящая плата ввода-вывода	QY81P
Подходящая плата ввода-вывода		QY82P
Поддерживаемые устройства управления SCHNEIDER ELECTRIC Modicon TSX QUANTUM
Подходящая плата ввода-вывода	DDO 353
Поддерживаемые устройства управления SIEMENS S7-300 / ET 200 M
Подходящая плата ввода-вывода	6ES7322-1BL00-0AA0
Поддерживаемые устройства управления SIEMENS ET 200SP HA
Подходящий терминальный блок	6DL1193-6TP00-0BH1
		6DL1193-6TP00-0DH1
		6DL1193-6TP00-0BM1
		6DL1193-6TP00-0DM1
Подходящий периферийный модуль	6DL1131-6BL00-0PH1 (Terminal Block H1/M1)
Подходящий периферийный модуль		6DL1132-6BL00-0PH1 (Terminal Block H1/M1)

Входные данные

Входное номинальное напряжение U_N	24 В DC
Диапазон входных напряжений относительно U_N	0,8 ... 1,1
Диапазон входных напряжений	19,2 В DC ... 26,4 В DC
Типовой входной ток при U_N	6,5 мА
Время срабатывания, типовое	5 мс
Время возврата, типовое	15 мс
Защитная схема	Безынерционный диод; Безынерционный диод
	Защита от переполюсовки; Диод защиты от переполюсовки
Индикация рабочего напряжения	LED зел.
Индикатором состояния / канал	LED желт.

Выходные данные

Возможная комплектация	Миниатюрное реле, REL-MR-G 24/1
Коммутация
Исполнение контакта	1 замыкающий контакт
Тип коммутационного контакта	Двойной контакт
Материал контакта	AgNi, твердое позолоченное покрытие 5 мкм
Максимальное напряжение переключения	250 В AC
Максимальное напряжение переключения		125 В DC
Минимальное напряжение переключения	5 В

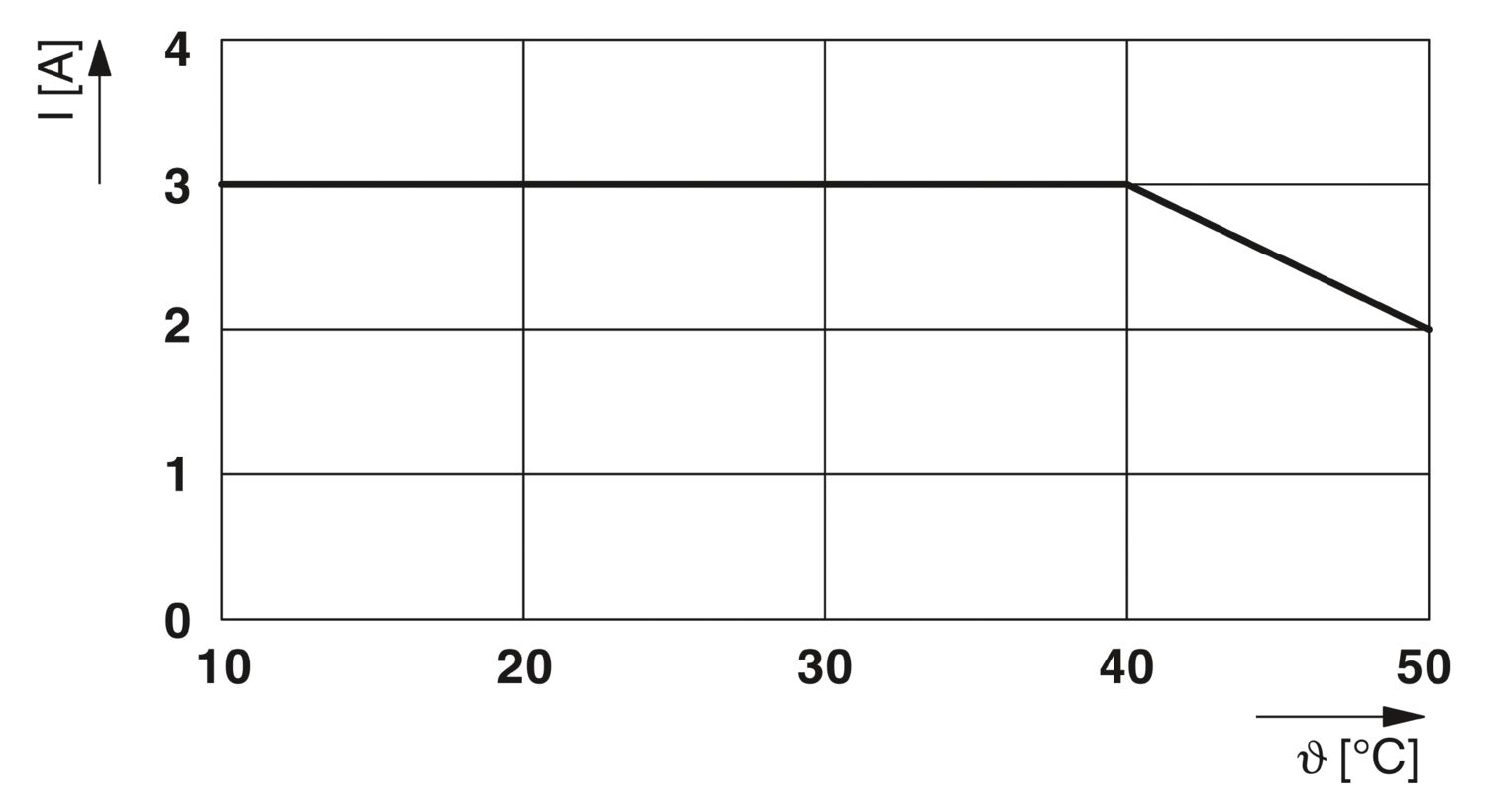

Макс. ток продолжительной нагрузки	3 A
Максимальный пусковой ток	5 A
Минимальный коммутационный ток	1 мА
Мощность отключения (активная нагрузка), максимальная	72 Вт (24 В DC)
		60 Вт (48 B DC)
		50 Вт (60 B DC)
		50 Вт (110 В DC)
		750 ВА (250 В AC)
Обнаружение неисправностей (обрыв проводника / короткое замыкание)	нет

Характеристики клемм

Уровень управления
Тип подключения	IDC/FLK штыревой разъем
Количество точек подключения	1
Полюсов	50
Размер шага	2,54 мм
Уровень полевых устройств
Тип подключения	Винтовые зажимы
Длина снятия изоляции	6 мм
Резьба винтов	M3
Количество точек подключения	64
Сечение жесткого провода	0,14 мм² ... 1,5 мм²
Сечение гибкого провода	0,14 мм² ... 1,5 мм²
Сечение проводника AWG	26 ... 16
Питание
Тип подключения	Винтовые зажимы
Длина снятия изоляции	6 мм
Резьба винтов	M3
Количество точек подключения	4
Полюсов	2
Сечение жесткого провода	0,14 мм² ... 1,5 мм²
Сечение гибкого провода	0,14 мм² ... 1,5 мм²
Сечение проводника AWG	26 ... 14

Сигнализация

Индикатор состояния имеется	да

Размеры

Ширина	202,5 мм
Высота	77 мм
Глубина	52,5 мм

Спецификации материала

Цвет	серый (RAL 7042)

Экологические условия и условия эксплуатации

Условия окружающей среды
Степень защиты	IP00
Температура окружающей среды (при эксплуатации)	-20 °C ... 50 °C
Температура окружающей среды (хранение/транспорт)	-20 °C ... 70 °C

Стандарты и предписания

Стандарты / нормативные документы	EN 61010-2-201
	МЭК 60664

Монтаж

Тип монтажа	Установка на монтажную рейку
Указания по монтажу	устанавливаются в ряд без промежутков
Монтажное положение	на выбор

Примечания

Указания по эксплуатации	Учитывать максимальную коммутационную способность используемых реле
Указания по эксплуатации	Не подключать к соседним каналам смешанно БСНН / ЗСНН и опасное напряжение прикосновения.
Указания по эксплуатации	Выходы не предназначены для коммутации различных внешних проводов. Сумма коммутационных напряжений, используемых для соседних выходов, не должна превышать значение номинального напряжения изоляции
Указания по эксплуатации	Относительно соседних модулей (по направлению к несущей рейке) необходимо учитывать соответствующие требования к изоляции (базовая или усиленная изоляция), приняв необходимые меры (например, используя разделительные пластины).
Указания по эксплуатации	Для применения по назначению необходимо соблюдать требования директивы по установке (см. материалы для загрузки). При применении или использовании с продуктами сторонних производителей необходимо также соблюдать технические условия, указания по технике безопасности соответствующего стороннего производителя.

Коммерческие данные

Номер артикула	2979472
Упаковочная единица	1 Количество
Минимальное количество, предусмотренное условиями заказа	1 Количество
Код продажи	DK2
Ключ изделия	DK2191
Страница каталога	Стр. 524 (C-5-2019)
GTIN	4017918130367
Вес/шт. (с упаковкой)	459 g
Вес/шт. (без упаковки)	403,83 g
Номер таможенного тарифа	85364190
Страна происхождения	DE

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
	24 В	3 A

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
	24 В	3 A

Environmental product compliance

EU RoHS
Отвечает требованиям Директивы RoHS	Да
насколько известно, действует освобождение от исполнения требований	6(c), 7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Таблицу по декларации China RoHS для отдельных изделий можно посмотреть в разделе загрузок соответствующего изделия в «Заявлении производителя». Таблица по декларации China RoHS для всех изделий EFUP-E не требуется и не составляется.
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Hexahydromethylphthalic anhydride (№ CAS: Не применимо)
Указание на вещество-кандидата согласно REACH (№ CAS)		Lead (№ CAS: 7439-92-1)
SCIP	1075b1cd-56c1-4dc4-a6c1-a3443c2e5644
