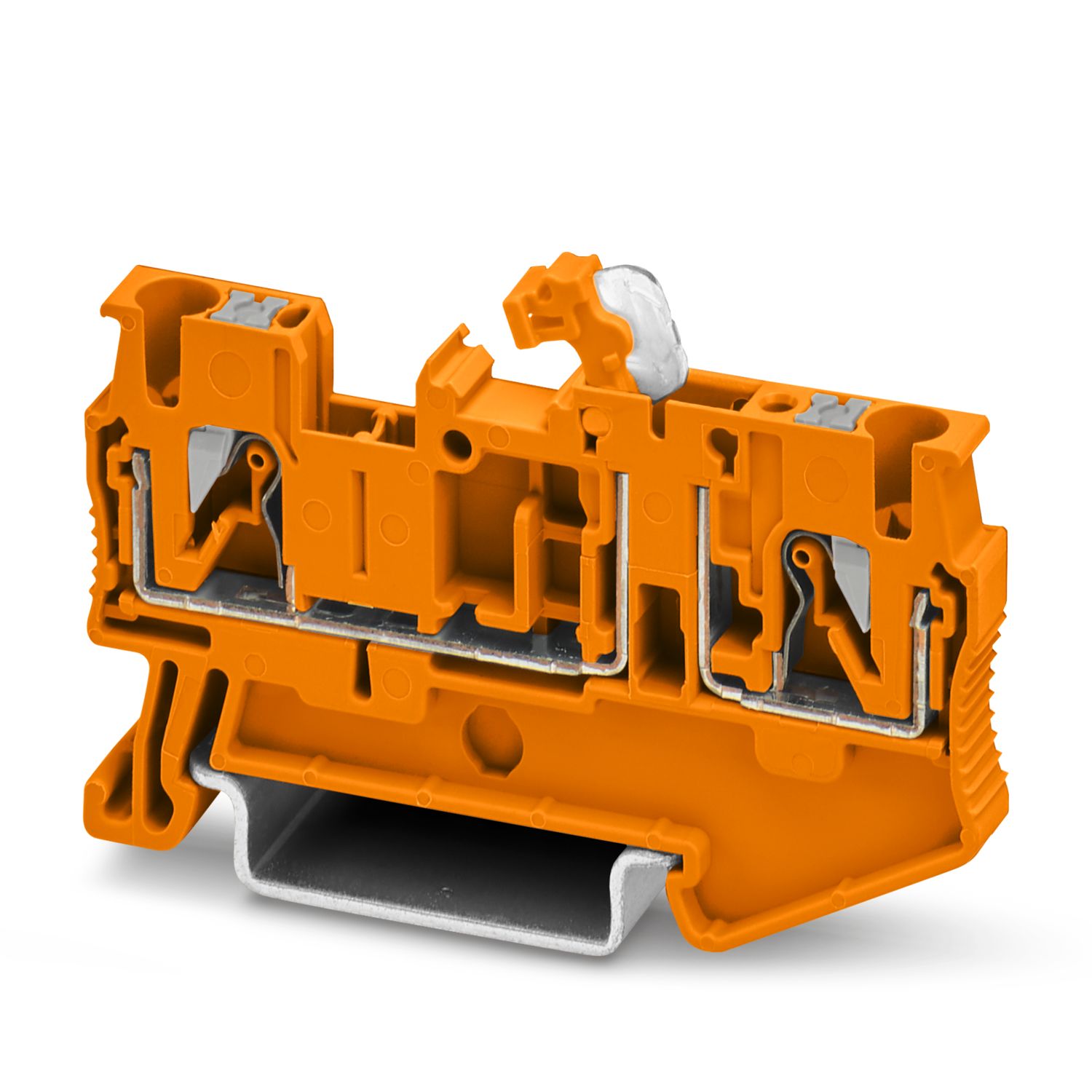

Bloc de jonction à couteau de sectionnement - PT 2,5-MT OG
3212316

Bloc de jonction à couteau de sectionnement, tension nominale: 400 V, intensité nominale: 20 A, type de raccordement: Raccordement Push-in, Section de référence: 2,5 mm2, section : 0,14 mm2 - 4 mm2, montage: NS 35/7,5, NS 35/15, coloris: orange


Informations détaillées concernant le produit




Type de produit Bloc de jonction à fonction
Nombre de pôles 1
Nombre de connexions 2
Nombre de rangées 1
Potentiels 1
Propriétés d'isolation
Catégorie de surtension III
Degré de pollution 3

Tension de choc assignée 8 kV
Puissance dissipée maximale en condition nominale 0,77 W

Nombre de raccordements par étage 2
Section nominale 2,5 mm²
Longueur à dénuder 8 mm ... 10 mm
Gabarit A3
Connexion selon la norme CEI 60947-7-1
Section de conducteur rigide 0,14 mm² ... 4 mm²
Section du conducteur AWG 26 ... 12 (conversion selon CEI)
Section de conducteur souple 0,14 mm² ... 4 mm²
Section de conducteur souple [AWG] 26 ... 12 (conversion selon CEI)
Section de conducteur flexible (embout sans douille en plastique) 0,14 mm² ... 2,5 mm²
Section de conducteur flexible (embout avec douille en plastique) 0,14 mm² ... 2,5 mm²
Section de conducteur souple (2 conducteurs de même section avec embout TWIN et douille en plastique) 0,14 mm² ... 0,5 mm²
2 conducteurs souples de même section avec embout TWIN et douille en plastique 0,5 mm²
Int. nom. 20 A
Courant de charge maximal 20 A (avec une section de conducteur rigide de 4 mm²)
Tension nominale 400 V
Section nominale 2,5 mm²
Section de raccordement par enfichage direct
Section de conducteur rigide 0,34 mm² ... 4 mm²
Section de conducteur flexible (embout sans douille en plastique) 0,5 mm² ... 2,5 mm²
Section de conducteur flexible (embout avec douille en plastique) 0,34 mm² ... 2,5 mm²

Largeur 5,2 mm
Largeur de flasque 2,2 mm
Hauteur 35,3 mm
Hauteur NS 35/15 44 mm
Hauteur NS 35/7,5 36,5 mm
Longueur 62 mm

Coloris orange
Classe d'inflammabilité selon UL 94 V0
Groupe d'isolant I
Matériau isolant PA

Caractéristiques mécaniques
Paroi latérale ouverte oui

Conditions ambiantes
Température ambiante (fonctionnement) -60 °C ... 105 °C (température de service max. pendant une période brève, voir RTI Elec.)
Température ambiante (stockage/transport) -25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 °C °C à +70 °C)
Température ambiante (montage) -5 °C ... 70 °C
Température ambiante (confirmation) -5 °C ... 70 °C
Humidité de l'air admissible (stockage/transport) 30 % ... 70 %

Connexion selon la norme CEI 60947-7-1

Type de montage NS 35/7,5
NS 35/15

Référence 3212316
Conditionnement 50 Unité(s)
Commande minimum 50 Unité(s)
Clé de vente BE2231
Product key BE2231
GTIN 4046356514842
Poids par pièce (emballage compris) 8,28 g
Poids par pièce (hors emballage) 8 g
Numéro du tarif douanier 85369010
Pays d'origine PL


ECLASS

ECLASS-9.0 27141126
ECLASS-10.0.1 27141126
ECLASS-11.0 27141126
ECLASS-12.0 27141126

ETIM

ETIM 8.0 EC000902

UNSPSC

UNSPSC 21.0 39121400

DNV

Identifiant de lhomologation: TAE00003JE

CSA

Identifiant de lhomologation: 13631
Approval Specification Data
Tension nominale UN Intensité nominale IN Section AWG Section mm2
Groupe utilisateur B
300 V 20 A 26 - 12
Groupe utilisateur C
300 V 20 A 26 - 12
Groupe utilisateur D
600 V 5 A 26 - 12

IECEE CB Scheme

Identifiant de lhomologation: DE1-65861
Approval Specification Data
Tension nominale UN Intensité nominale IN Section AWG Section mm2
400 V 20 A 0,2 - 2,5

EAC

Identifiant de lhomologation: RU C-DE.AI30.B.01102

cULus Recognized

Identifiant de lhomologation: E60425
Approval Specification Data
Tension nominale UN Intensité nominale IN Section AWG Section mm2
Groupe utilisateur B
300 V 20 A 26 - 12
Groupe utilisateur C
300 V 20 A 26 - 12
Groupe utilisateur D
600 V 5 A 26 - 12

LR

Identifiant de lhomologation: 12/20038 (E3)

NK

Identifiant de lhomologation: 14ME0912

RS

Identifiant de lhomologation: 22.44.01.00083.250

EAC

Identifiant de lhomologation: RU C-DE.BL08.B.00644

VDE Zeichengenehmigung

Identifiant de lhomologation: 40036792
Approval Specification Data
Tension nominale UN Intensité nominale IN Section AWG Section mm2
400 V 20 A 0,2 - 2,5

ABS

Identifiant de lhomologation: 21-2192245-PDA

LR

Identifiant de lhomologation: 14/20056

China RoHS Période d'utilisation conforme : illimitée = EFUP-e
Aucune substance dangereuse dépassant les valeurs seuils ;

Produits compatibles



Avantages

Les bornes de raccordement Push-in se distinguent, outre les propriétés du système CLIPLINE complete, par un câblage simple et sans outil des conducteurs avec embout ou des conducteurs rigides
La forme compacte et le raccordement frontal permettent un câblage dans les espaces les plus exigus
Outre la possibilité de vérification via l'orifice fonctionnel double, tous les bloc de jonction disposent d'un point test supplémentaire.
