SAC-5PY-M/2XF VP SH
-
Répartiteur en Y
1419920

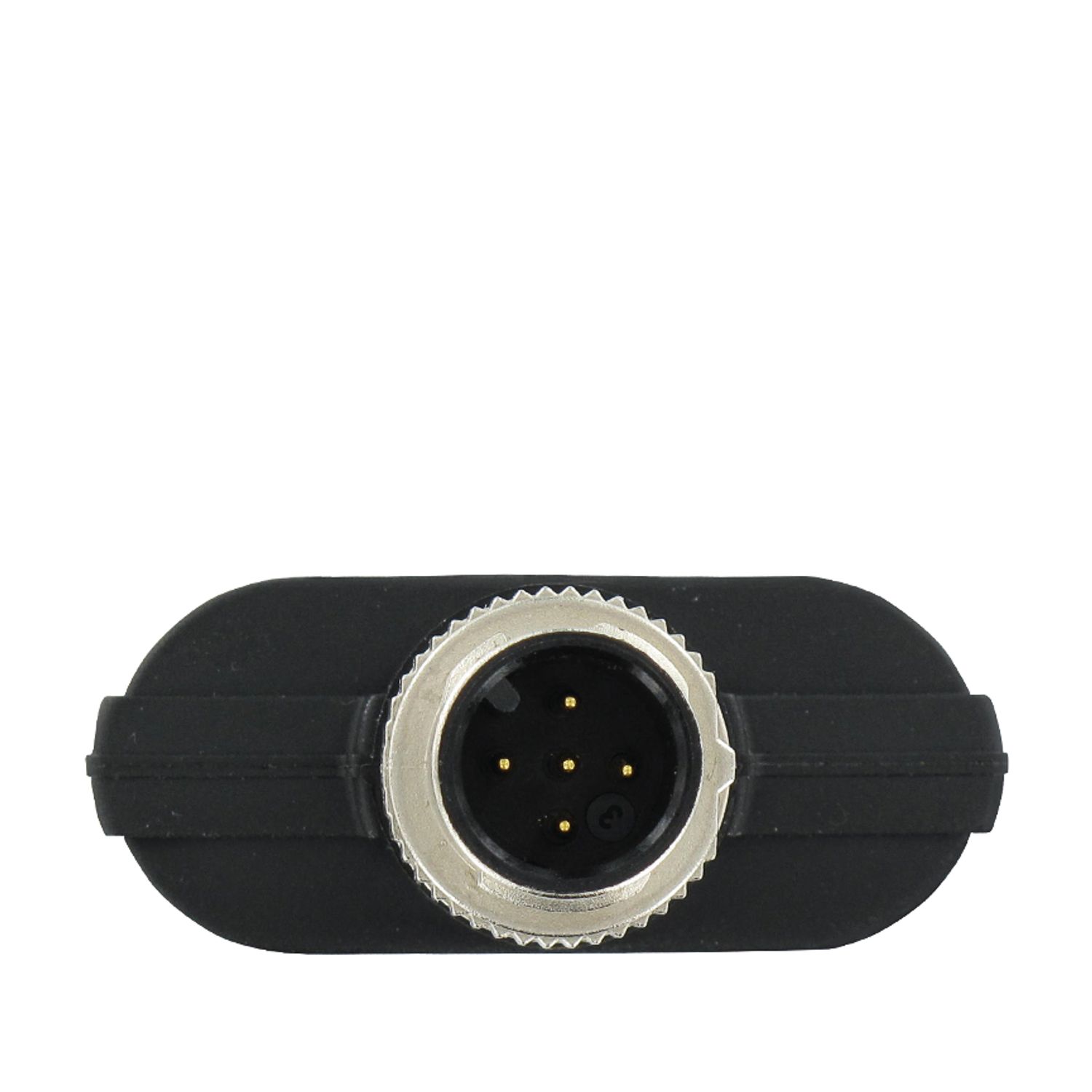

Répartiteur en Y, 5-pôles, blindé, connecteur mâle droit M12 SPEEDCONNEC, codage: A, sur Connecteur femelle droit M12 SPEEDCONNEC, codage: A et Connecteur femelle droit M12 SPEEDCONNEC, codage: A, Répartiteur parallèle
Informations détaillées concernant le produit
| Type de produit | Répartiteur en Y |
| Nombre de pôles | 5 |
| Nombre de sorties de câble | 2 |
| Blindé | oui |
| Détrompage | A |
| Type de filetage | M12 |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 48 V AC |
| 60 V DC | |
| Intensité nominale IN | 4 A |
| Affichage d'état | non |
| Présence d'un affichage d'état | non |
| Dessin coté |
|
| Largeur | 39 mm |
| Hauteur | 16 mm |
| Longueur | 52,5 mm |
| Écart moyen | 21 mm |
| Classe d'inflammabilité selon UL 94 | HB |
| Matériau du joint | NBR |
| Matériau de surface de prise | TPU, ignifuge, autoextinguible |
| Matériau de contact | CuZn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | TPU GF |
| Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
| Raccordement 1 | |
| Type | connecteur mâle droit M12 SPEEDCONNEC |
| Mode de verrouillage | SPEEDCONNEC |
| Type de codage | A |
| Raccordement 2 | |
| Type | Connecteur femelle droit M12 SPEEDCONNEC |
| Mode de verrouillage | SPEEDCONNEC |
| Type de codage | A |
| Raccordement 3 | |
| Type | Connecteur femelle droit M12 SPEEDCONNEC |
| Mode de verrouillage | SPEEDCONNEC |
| Type de codage | A |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 100 |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| Température ambiante (fonctionnement) (Connecteur mâle/femelle) | -25 °C ... 90 °C (connecteur mâle / femelle) |
| National Marine Electronics Association (Association nationale de l'électronique marine) | |
| Certificat | homologué |
| M12 | |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | CEI 61076-2-101 |
Avantages
Transmission fiable de signaux, blindage 360° pour environnement chargé électromagnétiquement
Gain de temps grâce à l'installation avec le verrouillage rapide SPEEDCONNEC
