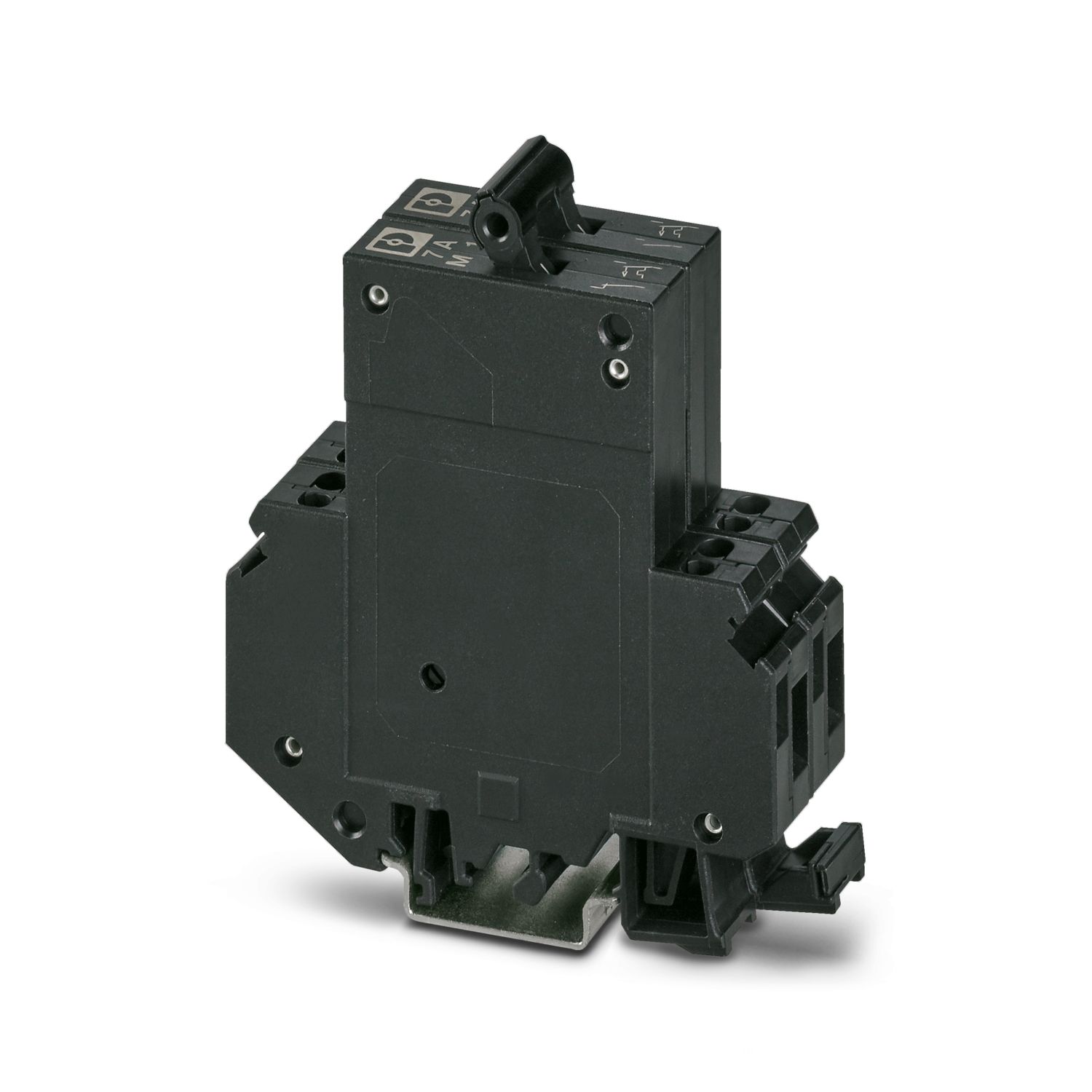

Disjoncteur de protection thermomagnétique, 2 pôles, semi-temporisé, 1 contact NO et 1 contact NF, pied universel à monter sur NS 32 ou NS 35
Informations détaillées concernant le produit
Type de produit
Disjoncteur de protection d'appareils, thermomagnétique
Gamme de produits
TMC
Type
Module pour profilés monobloc
Nombre de pôles
2
Nombre de connexions
4
Nombre de rangées
2
Propriétés d'isolation
Catégorie de surtension
III
Degré de pollution
3
Type de fusible
Disjoncteur
Tension de tenue aux chocs assignée
4 kV
Généralités
Fusible
M1 (semi-temporisé)
Type de contact
1 contact NO
1 contact NF
Contact principal
Filetage vis
M3
Couple de serrage
0,6 ... 0,8 Nm
Longueur à dénuder
12 mm
Gabarit
A3
Section de conducteur rigide
0,2 mm² ... 6 mm²
Section du conducteur AWG
24 ... 10 (conversion selon CEI)
Section de conducteur souple
0,2 mm² ... 4 mm²
Section de conducteur flexible (embout sans douille en plastique)
0,25 mm² ... 4 mm²
Section de conducteur flexible (embout avec douille en plastique)
0,25 mm² ... 2,5 mm²
2 conducteurs rigides de même section
0,2 mm² ... 0,75 mm²
2 conducteurs souples de même section
0,2 mm² ... 0,75 mm²
2 conducteurs de même section, flexibles avec embout sans douille en plastique
0,25 mm² ... 1 mm²
2 conducteurs souples de même section avec embout TWIN et douille en plastique
0,5 mm² ... 2,5 mm²
Int. nom.
7 A
Tension nominale
250 V AC
65 V DC
Contact auxliaire
Filetage vis
M3
Couple de serrage
0,6 ... 0,8 Nm
Longueur à dénuder
12 mm
Gabarit
A1
Section de conducteur rigide
0,2 mm² ... 2,5 mm²
Section du conducteur AWG
24 ... 14 (conversion selon CEI)
Section de conducteur souple
0,2 mm² ... 1,5 mm²
Section de conducteur flexible (embout sans douille en plastique)
0,25 mm² ... 2,5 mm²
Section de conducteur flexible (embout avec douille en plastique)
0,25 mm² ... 1,5 mm²
2 conducteurs rigides de même section
0,2 m² ... 0,75 m²
2 conducteurs souples de même section
0,2 m² ... 0,75 mm²
2 conducteurs de même section, flexibles avec embout sans douille en plastique
0,25 mm² ... 0,5 mm²
2 conducteurs souples de même section avec embout TWIN et douille en plastique
0,5 mm² ... 0,75 mm²
Tension nominale
250 V AC
65 V DC
Largeur
25 mm
Hauteur
83,5 mm
Hauteur NS 35/15
103,5 mm
Hauteur NS 35/7,5
96 mm
Hauteur NS 32
100,5 mm
Profondeur
96 mm
Couleur
noir (RAL 9005)
Classe d'inflammabilité selon UL 94
V0
Groupe d'isolant
I
Matériau isolant
PA-F
Caractéristiques mécaniques
Paroi latérale ouverte
non
Conditions ambiantes
Température ambiante (fonctionnement)
-30 °C ... 60 °C
Type de montage
Profilé : 35 mm
Référence
0915036
Conditionnement
1 Unité(s)
Commande minimum
1 Unité(s)
Clé de vente
CL34
Product key
CLA121
GTIN
4046356338677
Poids par pièce (emballage compris)
129,3 g
Poids par pièce (hors emballage)
129,3 g
Numéro du tarif douanier
85362010
Pays d'origine
DE
ECLASS
ECLASS-13.0
27140401
ETIM
ETIM 9.0
EC003538
UNSPSC
UNSPSC 21.0
39121410
CSA
Identifiant de lhomologation: 074317
UL Recognized
Identifiant de lhomologation: FILE E 140459
EAC
Identifiant de lhomologation: RU C-DE.A*30.B01546
Approbation du sigle VDE
Identifiant de lhomologation: 40029348
EU RoHS
Conforme aux exigences de la directive RoHS
Oui
sauf exceptions mentionnées
6(c)
China RoHS
Environment friendly use period (EFUP)
EFUP-25
Vous trouverez un tableau de déclaration conformément à lACPEIP (China RoHS) concernant les produits dans la zone de téléchargement du produit correspondant sous « Déclaration du fabricant ». Pour tous les produits avec EFUP-E, aucun tableau de déclaration conformément à lACPEIP (China RoHS) nest établi car cela nest pas nécessaire.
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)
