In 3-Phasen-Netzen sollten alle Phasenparameter wie Phasenausfall, Phasenfolge und Asymmetrie überwacht werden.

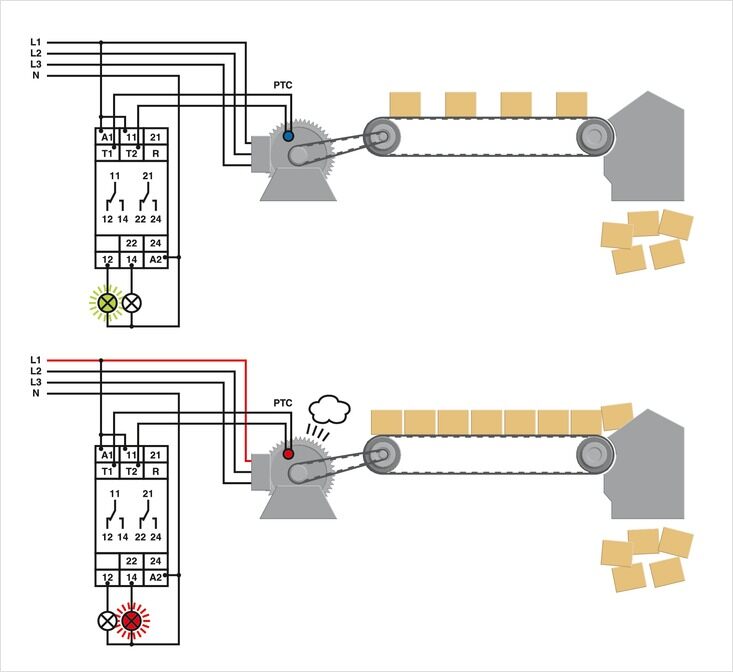

Phasenausfall-Überwachung: Motorschutz in 3-Phasen-Netzen
Fällt eine Phase eines 3-Phasen-Netzes aus, zieht ein angeschlossener Motor den Strom aus den anderen beiden Phasen. Die ungleichmäßige Belastung führt zu Schäden. Wird der Motor weiterhin mit Nennlast betrieben, erwärmen sich die Wicklungen unzulässig stark.
Phasenfolge-Überwachung: Drehrichtungserkennung von Förderbandantrieben
Werden in einem 3-Phasen-Netz zwei Leiter vertauscht, ändert sich die Richtung des Drehfeldes. Diese Drehrichtungsumkehr kann zu Fehlern führen und Ihre Anlage schädigen.

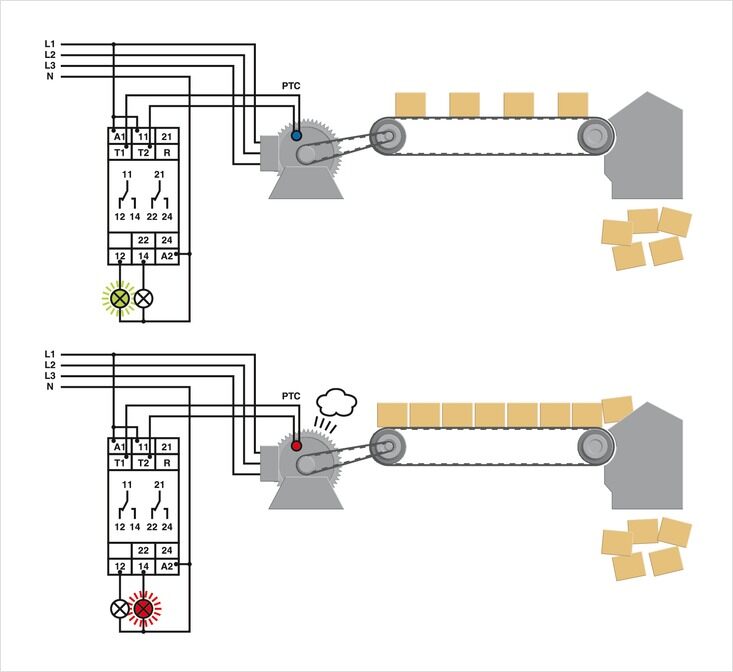

Phasenasymmetrie-Überwachung bei Motoren
Die häufigste Ursache für Asymmetrie ist eine ungleiche Lastverteilung in den einzelnen Phasen. Dabei wird ein Teil der Energie in Blindleistung umgewandelt. Das heißt, der Wirkungsgrad des Motors sinkt, die thermische Belastung nimmt zu.
Applikationsbeispiele:
- Schutz vor Motorschäden bei Phasenasymmetrie oder Phasenausfall
- Schutz von Personen und Anlagen bei Drehrichtungsumkehr
- Überwachung der Anschlussspannungen mobiler Drehstromverbraucher
