XTV 6 - Blocs de jonction simple

1329493

Blocs de jonction simple, tension nominale: 1000 V, intensité nominale: 41 A, nombre de connexions: 2, nombre de pôles: 1, type de raccordement: Raccordement Push-X, Section de référence: 6 mm², section : 0,5 mm² - 10 mm², type de montage: NS 35/7,5, NS 35/15, coloris: gris

Informations détaillées concernant le produit

Type de produit	Bloc de jonction de traversée
Gamme de produits	XTV
Domaine d'application	Industrie ferroviaire
	Construction des machines
	Construction d’installations
Nombre de pôles	1
Nombre de connexions	2
Nombre de rangées	1
Propriétés d'isolation
Catégorie de surtension	III
Degré de pollution	3

Tension de tenue aux chocs assignée	8 kV
Puissance dissipée maximale en condition nominale	1,31 W

Nombre de raccordements par étage	2
Section nominale	6 mm²
Longueur à dénuder	10 mm ... 12 mm
Gabarit	A5
	B4
Connexion selon la norme	CEI 60947-7-1
Section de conducteur rigide	0,5 mm² ... 10 mm²
Section du conducteur AWG	20 ... 8 (conversion selon CEI)
Section de conducteur souple	1,5 mm² ... 10 mm²
Section de conducteur souple [AWG]	14 ... 8 (conversion selon CEI)
Section de conducteur flexible (embout sans douille en plastique)	1,5 mm² ... 6 mm²
Section de conducteur flexible (embout avec douille en plastique)	1,5 mm² ... 6 mm²
2 conducteurs souples de même section avec embout TWIN et douille en plastique	1,5 mm² ... 4 mm²
Int. nom.	41 A
Courant de charge maximal	52 A (avec une section de conducteur rigide de 10 mm²)
Tension nominale	1000 V
Section nominale	6 mm²

Largeur	8,2 mm
Largeur de couvercle	2,2 mm
Hauteur	62,8 mm
Profondeur	42,2 mm
Profondeur sur NS 35/7,5	43,7 mm
Profondeur sur NS 35/15	51,2 mm

Couleur	gris (RAL 7042)
Classe d'inflammabilité selon UL 94	V0
Groupe d'isolant	I
Matériau isolant	PA
Utilisation d'un isolant statique au froid	-60 °C
Indice relatif température matériau isolant (Elec. ; UL 746 B)	130 °C
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26	HL 1 - HL 3
Inflammabilité en surface NFPA 130 (ASTM E 162)	réussi
Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662)	réussi
Toxicité des gaz de combustion NFPA 130 (SMP 800C)	réussi

Essai de tension de choc
Résultat	Essai réussi
Essai d'échauffement
Exigence contrôle de l'échauffement	Augmentation de température ≤ 45 K
Résultat	Essai réussi
Résistance aux courants de courte durée 6 mm²	0,72 kA
Résultat	Essai réussi
Rigidité diélectrique à fréquence industrielle
Tension témoin valeur de consigne	2,2 kV
Résultat	Essai réussi

Caractéristiques mécaniques
Paroi latérale ouverte	oui

Résistance mécanique
Résultat	Essai réussi
Fixation sur le support
Profilé/support de fixation	NS 35
Résultat	Essai réussi
Recherche de dommages et de desserrage des conducteurs
Vitesse de rotation	9 tr./min
Tours	135
Section de conducteur/poids	0,5 mm²/0,3 kg
	6 mm²/1,4 kg
	10 mm²/2 kg
Résultat	Essai réussi

Vieillissement
Cycles de température	192
Résultat	Essai réussi
Essai au brûleur à aiguille
Temps d'action	30 s
Résultat	Essai réussi
Oscillations/grésillements sur bande large
Spécification de contrôle	DIN EN 50155 (VDE 0115-200):2022-06
Spectre	Essai de durée de vie catégorie 2, sur bâti tournant
Fréquence	f₁ = 5 Hz à f₂ = 250 Hz
Niveau ASD	6,12 (m/s²)²/Hz
Accélération	3,12g
Durée de contrôle par axe	5 h
Sens du contrôle	Axes X, Y et Z
Résultat	Essai réussi
Chocs
Spécification de contrôle	DIN EN 50155 (VDE 0115-200):2022-06
Forme de choc	Semi-sinusoïdal
Accélération	30g
Durée des chocs	18 ms
Nombre de chocs dans chaque sens	3
Sens du contrôle	Axes X, Y et Z (pos. et nég.)
Résultat	Essai réussi
Conditions ambiantes
Température ambiante (fonctionnement)	-60 °C ... 110 °C (Plage de température de service, auto-échauffement compris, température de service max. à court terme, voir RTI Elec.)
Température ambiante (stockage/transport)	-25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 °C °C à +70 °C)
Température ambiante (montage)	-5 °C ... 70 °C
Température ambiante (confirmation)	-5 °C ... 70 °C
Humidité de l'air admissible (fonctionnement)	20 % ... 90 %
Humidité de l'air admissible (stockage/transport)	30 % ... 70 %

Connexion selon la norme	CEI 60947-7-1

Type de montage	NS 35/7,5
	NS 35/15

Données commerciales

Référence	1329493
Conditionnement	50 Unité(s)
Commande minimum	50 Unité(s)
Clé de vente	BE2511
Product key	BE2511
GTIN	4063151622497
Poids par pièce (emballage compris)	17,2 g
Poids par pièce (hors emballage)	17,2 g
Numéro du tarif douanier	85369010
Pays d'origine	CN

Classifications

Homologations

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG
Groupe utilisateur B
	600 V	40 A	14 - 8
Groupe utilisateur C
	600 V	40 A	14 - 8

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG
Groupe utilisateur B
	600 V	40 A	14 - 8
Groupe utilisateur C
	600 V	40 A	14 - 8
Groupe utilisateur F
	1000 V	40 A	14 - 8

Conformité environnementale

Produits compatibles

Accessoires

Avantages

Raccordement rapide et sans forcer de tous les types de conducteurs grâce au ressort de contact précontraint

La grande flexibilité lors de l'insertion des conducteurs permet un raccordement facile des conducteurs avec ou sans embout

Raccordement clair des conducteurs grâce au sens de raccordement latéral et à la position univoque du bouton-poussoir

Obtention facile d'informations - le code QR sur le bloc de jonction fournit toutes les informations importantes sur le produit

Les blocs de jonction avec raccordement Push-X font partie du système COMPLETE line

EU RoHS
Conforme aux exigences de la directive RoHS	Oui (Aucun exception)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Aucune substance dangereuse au-dessus des valeurs limites
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Aucun substance na un taux pondéral supérieur à 0,1 %

Alimentation, charge et protection

Automatisation

Commutation, mesure et surveillance

Connecter

Repérage, montage et installation

XTV 6 - Blocs de jonction simple

1329493

Informations détaillées concernant le produit

ECLASS

ETIM

UNSPSC

CSA

cULus Recognized

DNV

Produits compatibles

Avantages

Alimentation, charge et protection

Automatisation

Commutation, mesure et surveillance

Connecter

Repérage, montage et installation

XTV 6 - Blocs de jonction simple 1329493

Informations détaillées concernant le produit

ECLASS

ETIM

UNSPSC

Produits compatibles

FBS 2-8 - Pont enfichable 3030284

FBS 3-8 - Pont enfichable 3030297

FBS 4-8 - Pont enfichable 3030307

FBS 5-8 - Pont enfichable 3030310

FBS 6-8 - Pont enfichable 3032470

FBS 10-8 - Pont enfichable 3030323

FBS 2-8 CT - Pont enfichable 3033830

FBS 3-8 CT - Pont enfichable 3033831

FBS 4-8 CT - Pont enfichable 3033832

FBS 10-8 CT - Pont enfichable 3033833

FBS 2-8 BU - Pont enfichable 3032567

FBS 3-8 BU - Pont enfichable 3032570

FBS 4-8 BU - Pont enfichable 3032583

FBS 5-8 BU - Pont enfichable 3032596

FBS 6-8 BU - Pont enfichable 3032677

FBS 10-8 BU - Pont enfichable 3032606

FBS 2-8 GY - Pont enfichable 3032621

FBS 3-8 GY - Pont enfichable 3032622

FBS 4-8 GY - Pont enfichable 3032635

FBS 5-8 GY - Pont enfichable 3032648

FBS 6-8 GY - Pont enfichable 3032664

FBS 10-8 GY - Pont enfichable 3032651

FBSRH 2-8 - Fiches de court-circuitage 3033802

FBSRH 3-8 - Fiches de court-circuitage 3033803

FBSRH 4-8 - Fiches de court-circuitage 3033804

FBSR 2-8 - Pont enfichable 3033808

FBSR 3-8 - Pont enfichable 3001597

FBSR 4-8 - Pont enfichable 3000585

FBSR 5-8 - Pont enfichable 3033809

FBSR 10-8 - Pont enfichable 3001599

FBSR 16-8 - Pont enfichable 3033816

SB-MER 2-8 - Barre de pontage 3000587

SB-MER 3-8 - Barre de pontage 3000588

SB-MER 4-8 - Barre de pontage 3000589

RB ST 6-(2,5/4) - Pont réducteur 3030860

RB 16-6 - Pont réducteur 3047072

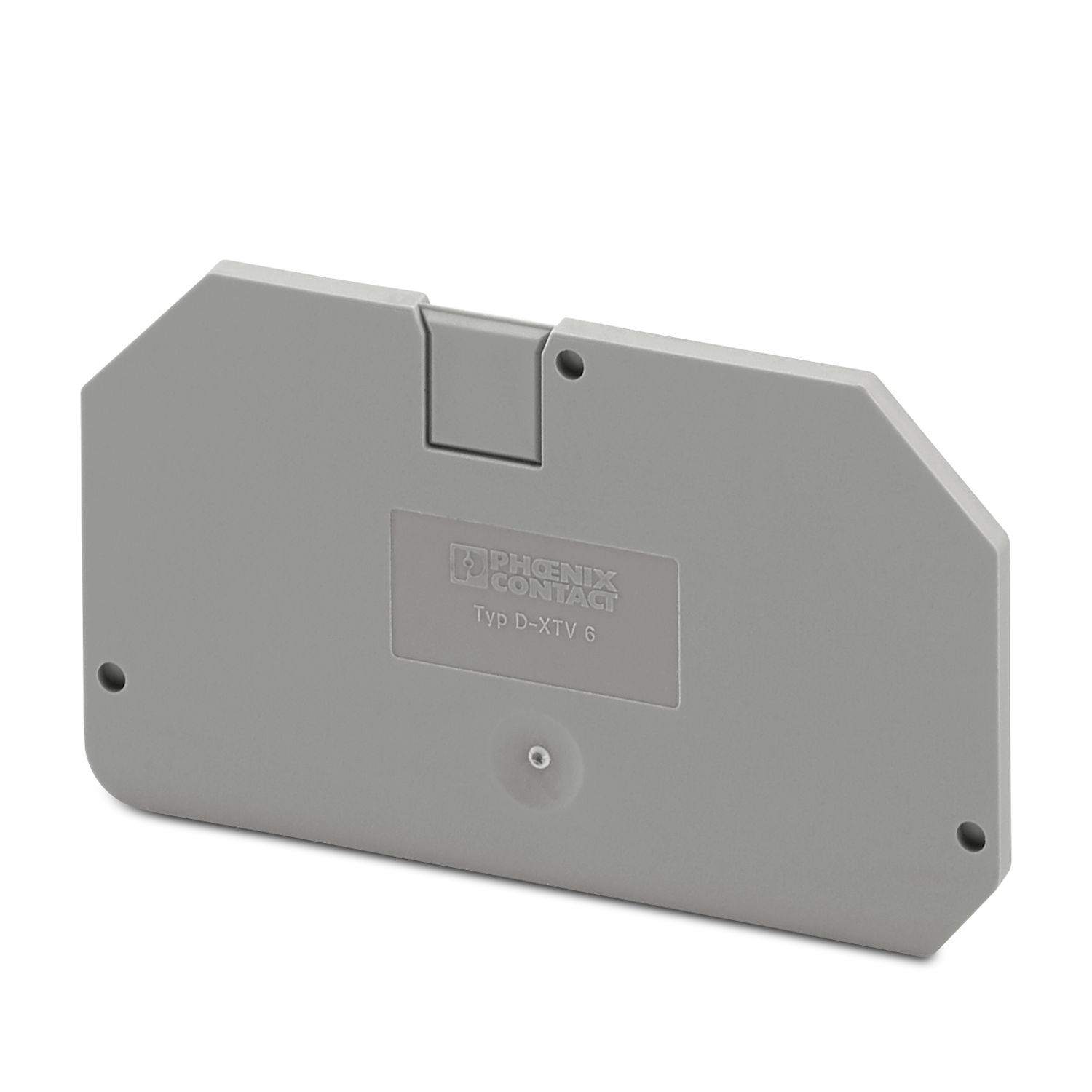

D-XTV 6 - Flasque d'extrémité 1329515
