Vue d'ensemble des gammes de disjoncteurs de puissance (CBM, CBMC, PTCB, CAPAROC)

Disjoncteurs de puissance électroniques

Les disjoncteurs de puissance électroniques permettent un contrôle parfait des états des installations grâce à leur analyse intelligente et à la signalisation des perturbations. Protégez ainsi non seulement les composants de vos installations mais aussi vos alimentations à découpage contre toute défaillance. Vous pouvez consulter partout et à tout moment le statut de votre installation grâce aux multiples fonctions de signalisation à distance des disjoncteurs électroniques.

Plus dinformations

Avantages des disjoncteurs électroniques

L'ensemble de la gamme de disjoncteurs électroniques garantit une protection intelligente de votre système d'alimentation. Profitez des avantages de nos produits, faciles à choisir et à utiliser.

  • Protection d'appareil adaptée à toutes les exigences grâce à une gamme complète
  • L'analyse intelligente et la signalisation des perturbations assurent le contrôle parfait de l'état de vos installations
  • Mise en service facile grâce à la technologie de raccordement sans outil et à l'utilisation intuitive
  • La télécommande et la fonction de signalisation à distance permettent de connaître l'état de l'installation, partout et à tout moment
  • Compatible Industrie 4.0 grâce à la surveillance complète de l'alimentation électrique 24 V

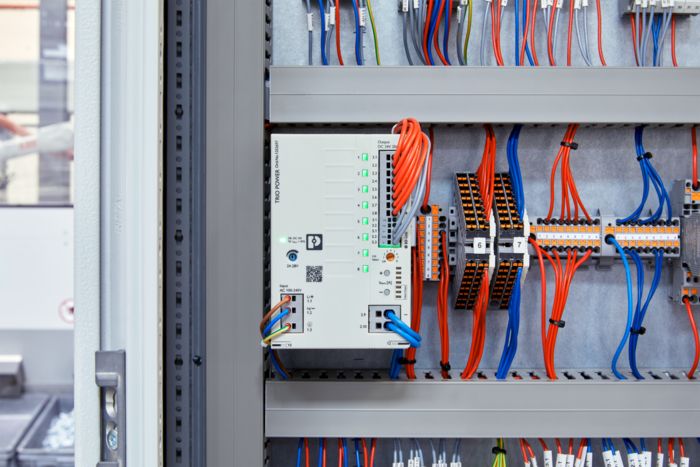

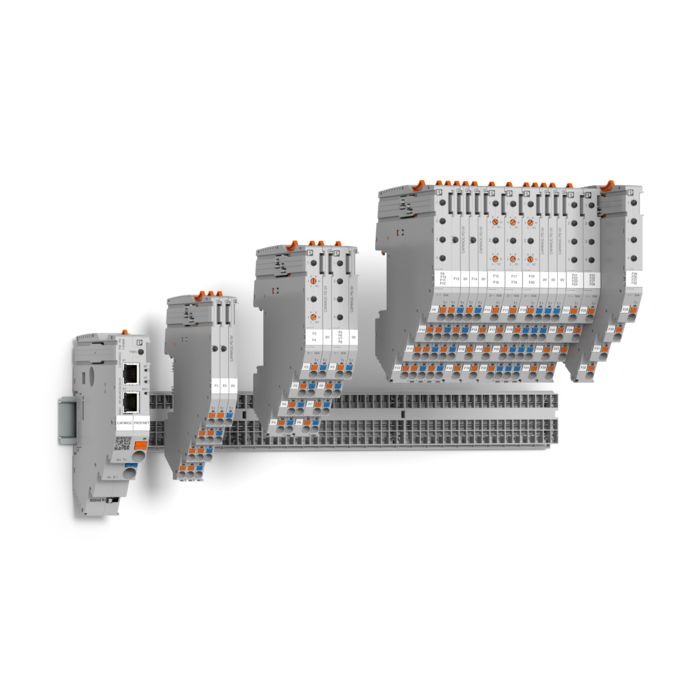

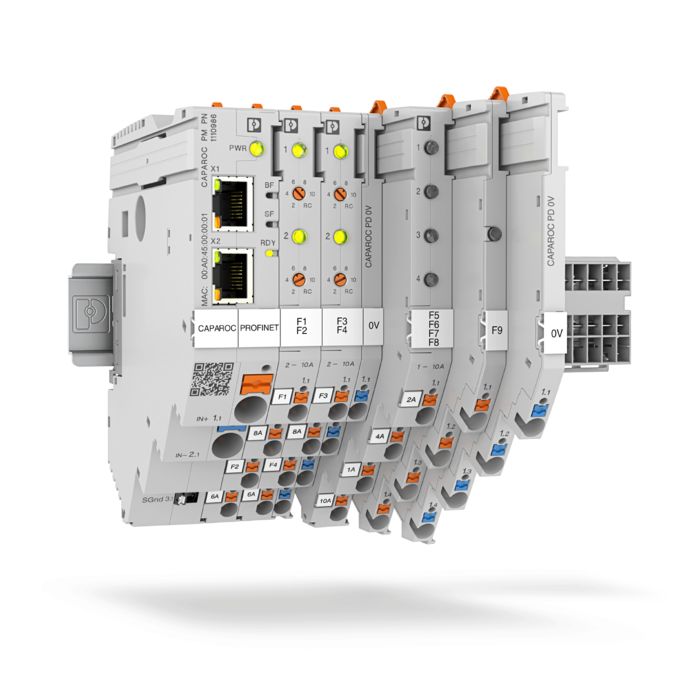

Système de disjoncteurs constitué de différents modules d'alimentation et disjoncteurs ainsi que de distributeurs de potentiel intégrés

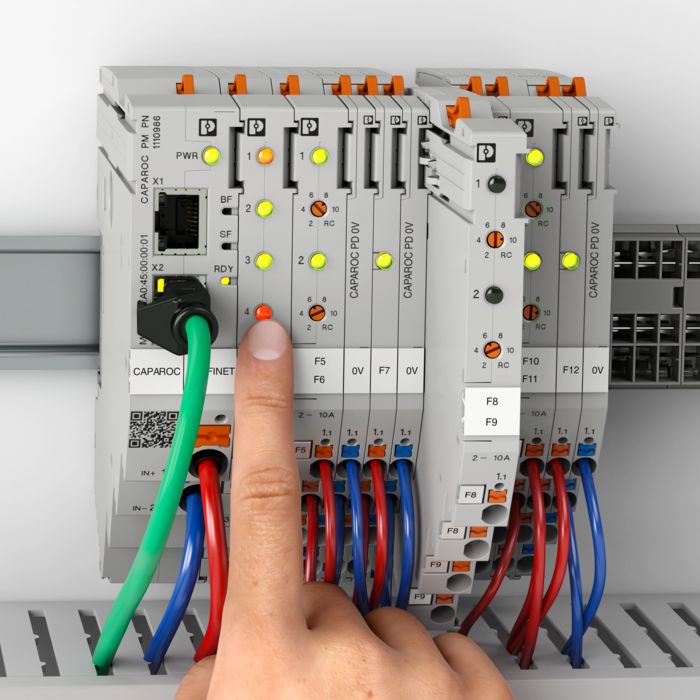

CAPAROC - le système de disjoncteurs personnalisable

Système de disjoncteurs électroniques CAPAROC

CAPAROC est votre système modulaire personnalisé pour la protection contre les surintensités. Grâce à ses nombreuses possibilités de combinaison, à son fonctionnement intuitif et à sa conception étonnamment simple, vous obtenez votre propre standard personnel en matière de protection d'appareil. Avec ce système, vous êtes parfaitement équipé(e) pour l'avenir.

Avantages :

  • Standard personnalisable grâce aux nombreuses possibilités de combinaison du système modulaire évolutif
  • Utilisation particulièrement facile grâce au montage sans outils, à une installation sans coupure et à un état de fonctionnement transparent
  • Conception extrêmement facile avec une assistance étendue, de la sélection jusqu'aux services numériques

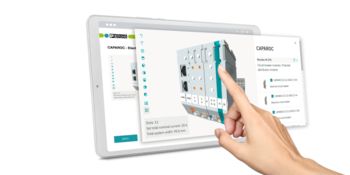

Homme devant le moniteur avec le configurateur CAPAROC à l'écran

Un système personnalisé grâce au configurateur CAPAROC

CAPAROC – Configurateur pour un système de disjoncteurs électronique

Configurez votre système de disjoncteurs personnalisé selon vos exigences. Vous recevrez également toutes les données de planification telles que les modèles 2D et 3D, une fiche technique système et une référence personnalisée. Commandez votre système personnalisé à partir d'une unité.

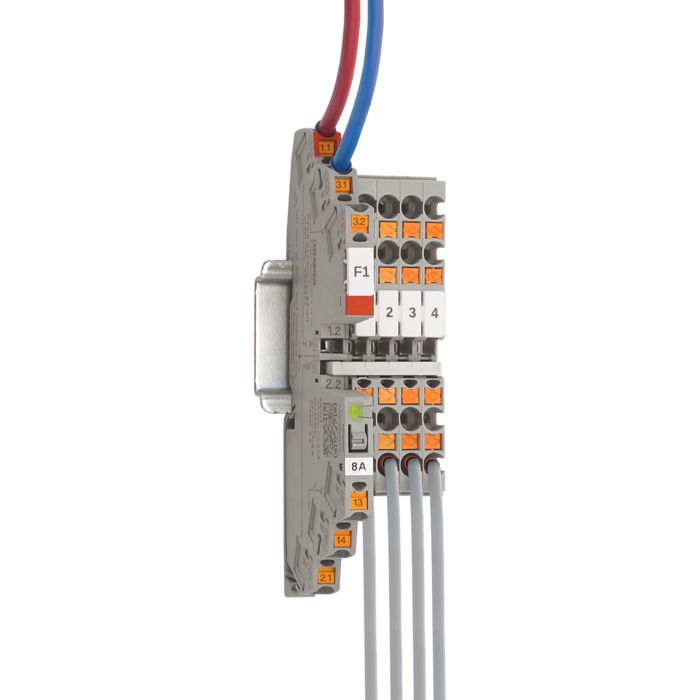

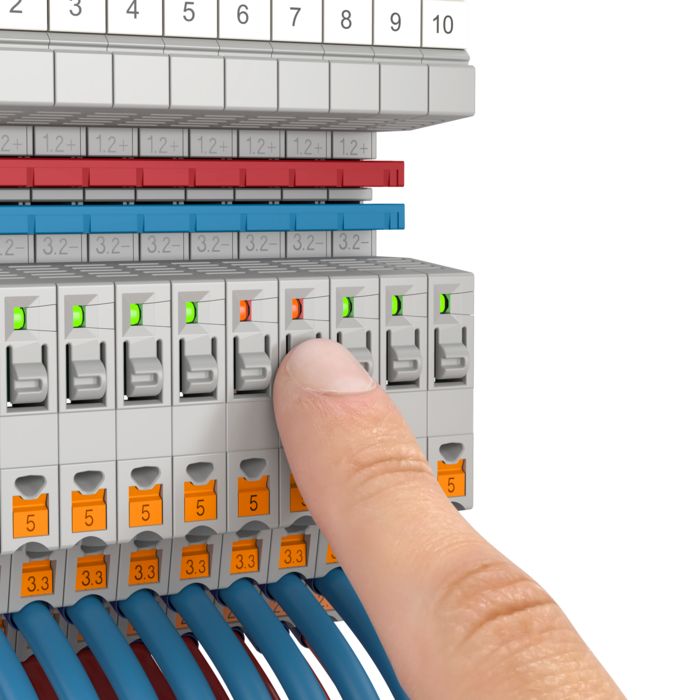

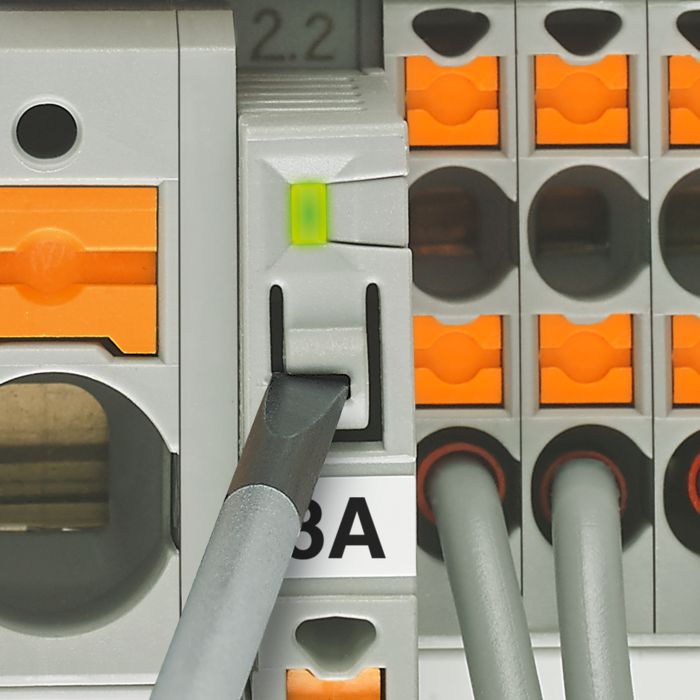

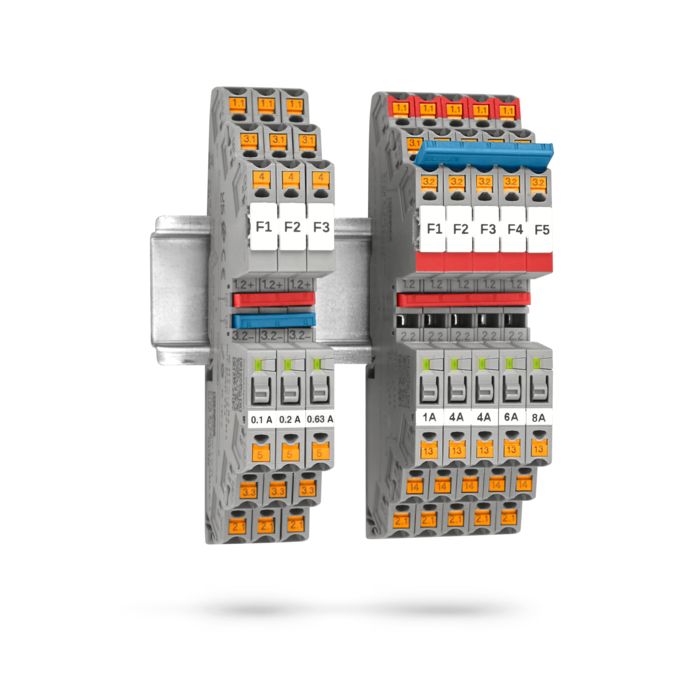

Disjoncteurs électroniques un canal PTCB à pontage avec blocs de jonction CLIPLINE complete

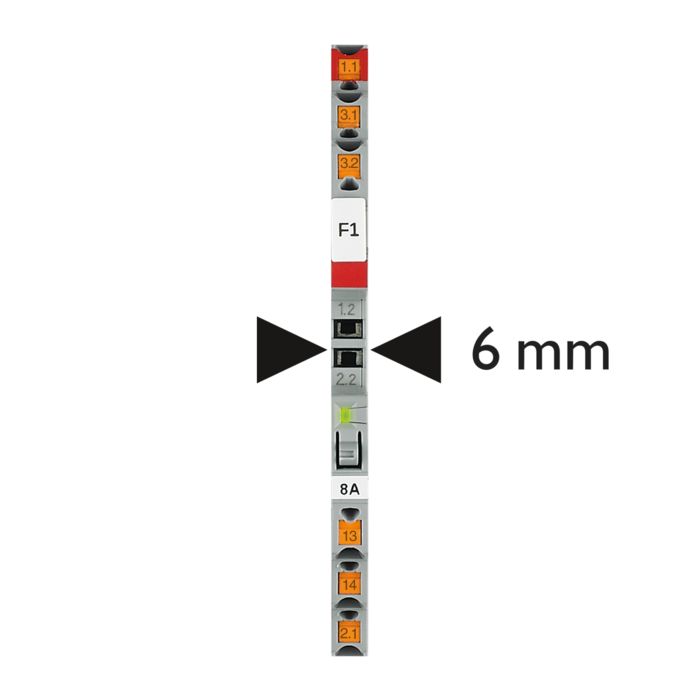

PTCB – universel sur 6 mm de large

Disjoncteurs électroniques compacts PTCB

Optimal pour une répartition du potentiel facile et compacte : le disjoncteur électronique PTCB à un canal est pontable sur le système de blocs de jonction CLIPLINE complete. Sa largeur compacte permet un paramétrage de 1 à 8 A.

Avantages :

  • Conception facile d'applications grâce au pontage sur la gamme de blocs de jonction CLIPLINE complete
  • Gain de place dans l'armoire électrique : protection compacte sur seulement 6 mm de largeur
  • Utilisation flexible et gestion des stocks réduite grâce aux valeurs de courant de chaque appareil paramétrables selon les différentes applications
Disjoncteur de puissance électronique enfichable CB E

CB E – Adaptables individuellement

Disjoncteurs électroniques CB E à un canal

Personnalisez vos applications selon vos exigences. Quel que soit le nombre de récepteurs à protéger. Les disjoncteurs à un canal peuvent être complétés de manière modulaire et selon les conditions disponibles.

Avantages :

  • Adaptables individuellement grâce aux fiches de protection
  • Grand choix de fiches de protection avec des valeurs d'intensité nominale fixes pour assurer une protection contre les modifications involontaires
  • Limitation active du courant pour une meilleure utilisation de l'alimentation raccordée en amont

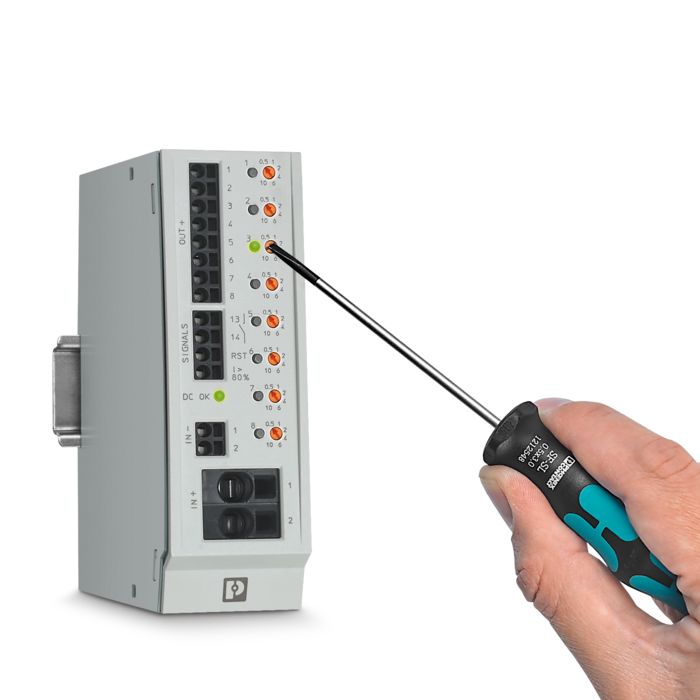

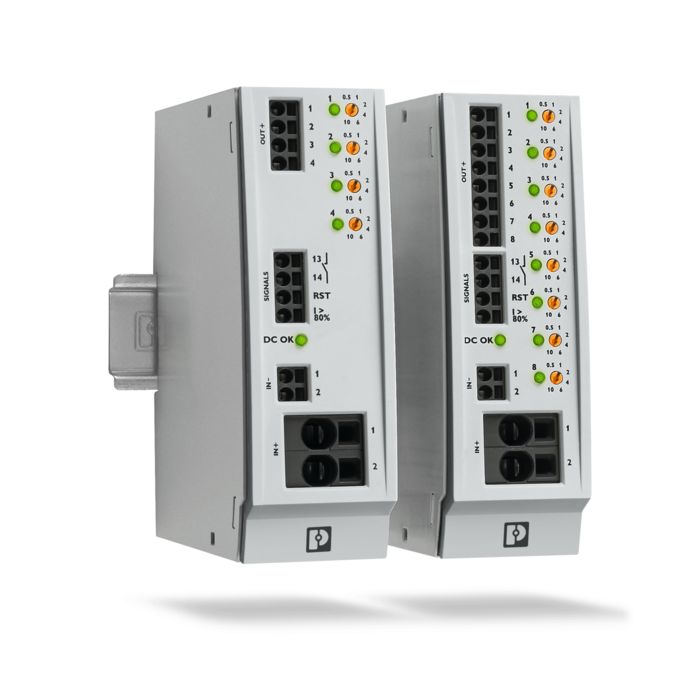

Disjoncteurs électroniques multi-canaux CBM en version 4 et 8 canaux

CBM – Disjoncteurs de puissance multi-canaux avec assistants d'intensité nominale

Disjoncteurs CBM avec assistant d'intensité nominale

Protégez quatre à huit canaux en toute sécurité contre les surcharges et les courants de court-circuit avec les disjoncteurs multi-canaux CBM. Grâce à l'assistant d'intensité nominale intégré, le paramétrage des intensités nominales adéquates pour vos récepteurs devient un jeu d'enfant. Les paramètres sélectionnés sont verrouillés électroniquement. Cela évite tout risque de mauvais paramétrage intempestif.

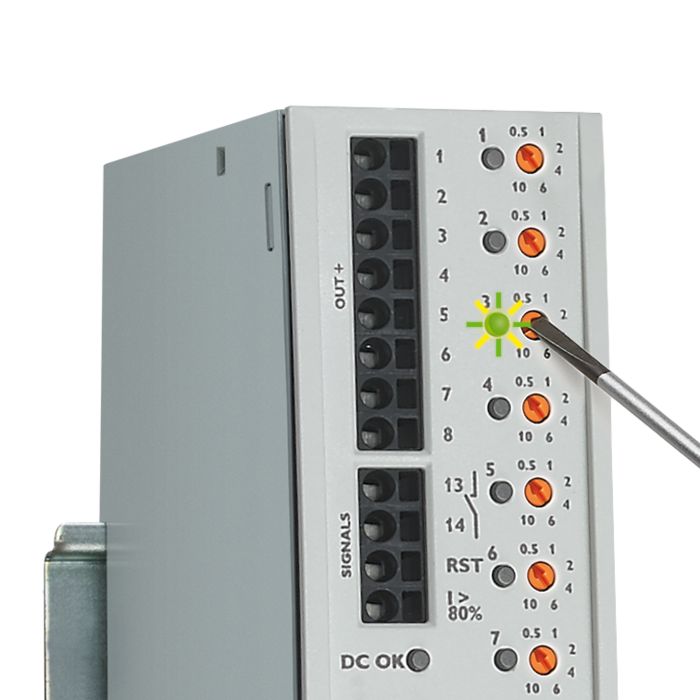

Le système d'alarme préventif intégré réduit le nombre de défaillances. Dès qu'un canal atteint 80 % de l'intensité nominale définie, un avertissement est émis par la LED correspondante. Vous pouvez utiliser la sortie de signalisation séparée pour une signalisation à distance.

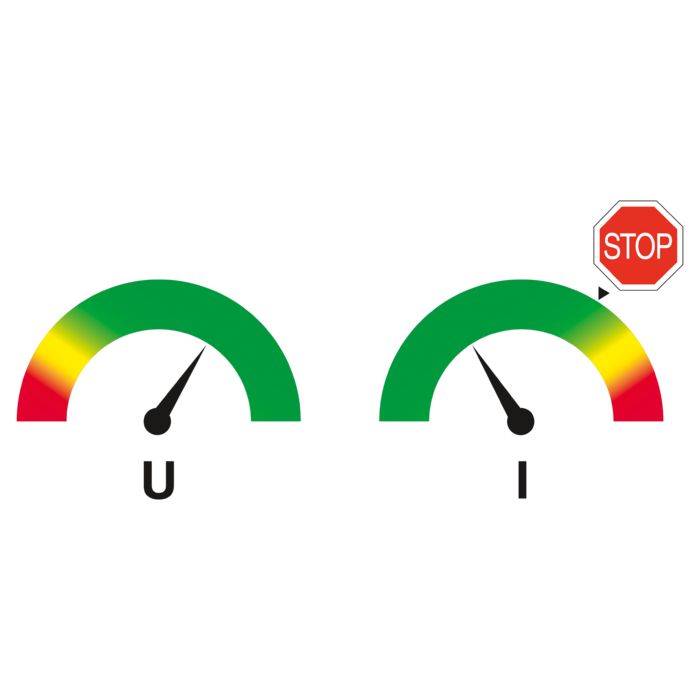

La limitation active du courant permet d'utiliser de façon optimale l'alimentation raccordée en amont. Ainsi, il est possible d'installer des blocs d'alimentation plus petits et d'éviter des chutes de tension involontaires.

Avantages :

  • Configuration facile grâce aux assistants d'intensité nominale
  • Limitation active du courant pour une meilleure utilisation de l'alimentation raccordée en amont
  • Réglage graduel par canal : de 0,5 A à 10 A

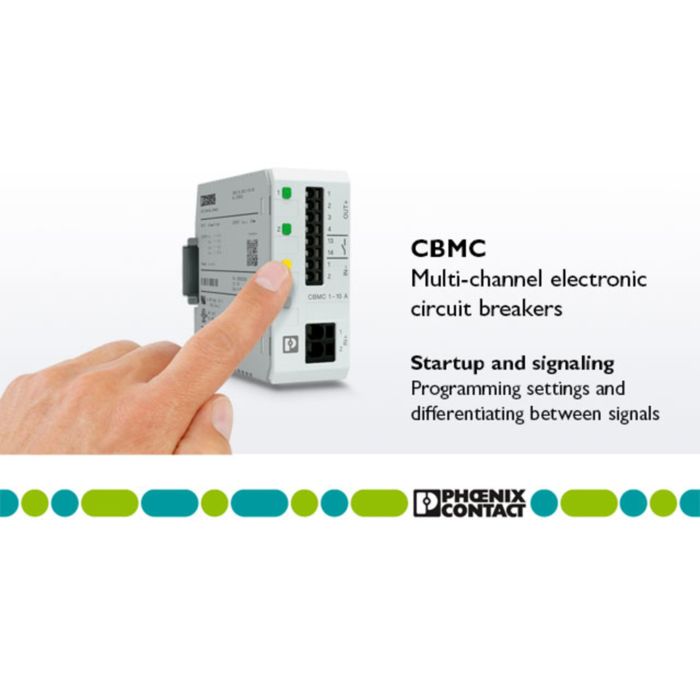

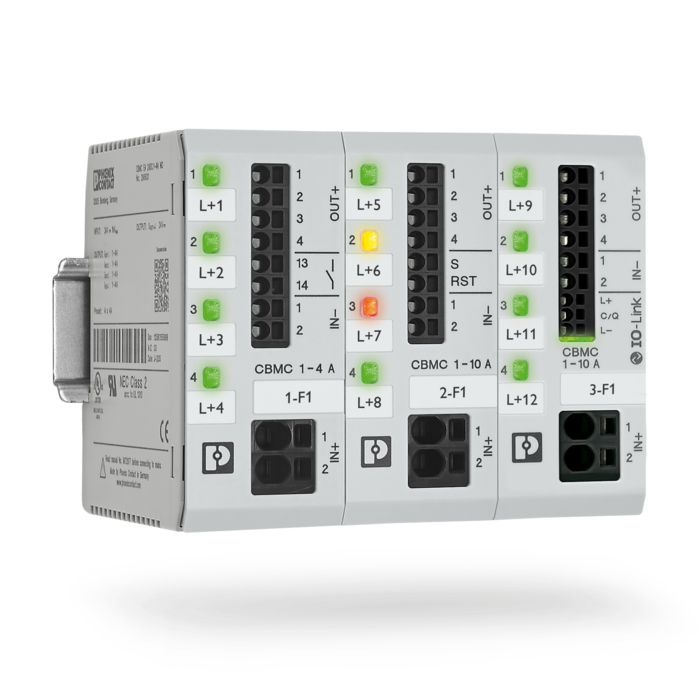

Disjoncteurs électroniques compacts CBMC réglables de 1 à 4 A et de 1 à 10 A

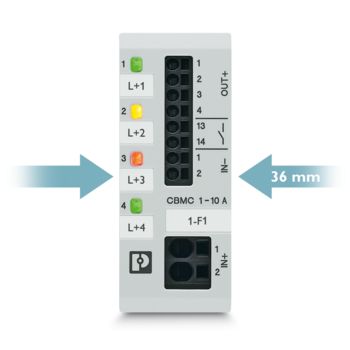

CBMC – Disjoncteurs compacts multi-canaux

Disjoncteurs électroniques multi-canaux CBMC compacts

Le disjoncteur électronique CBMC est parfaitement adapté à vos exigences : il allie design compact et paramétrage individuel. Les quatre canaux peuvent être paramétrés en toute simplicité et sans outils avec le bouton à LED.

Le système d'alarme préventif intégré réduit le nombre de défaillances, même avec un CBMC. Dès qu'un canal atteint 80 % de l'intensité nominale définie, un avertissement est émis par la LED correspondante.

Le CBMC représente une solution idéale, même pour les circuits homologués National Electrical Code (NEC) de classe 2. Les appareils paramétrables pour 1 à 4 A offrent une protection optimale aux conducteurs et aux capteurs.

Cela vous permet de paramétrer les courants en toute simplicité et flexibilité, d'économiser de la place et de sécuriser toutes les applications avec un seul appareil.

Avantages :

  • Remplacement aisé des appareils sans nouvelle planification grâce au design compact et au réglage individuel

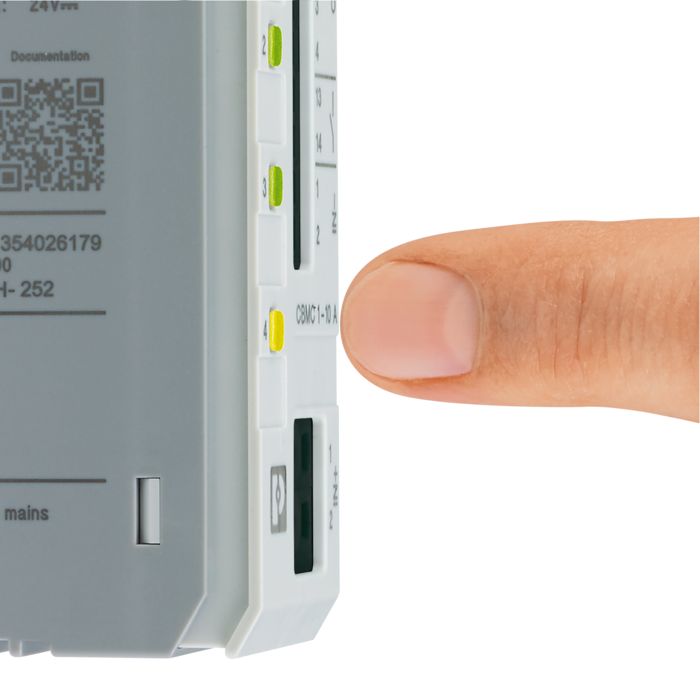

  • Circuits réglables sans outil grâce à la commande à bouton unique des boutons à LED
  • Peut être commandé prééquipé - pour une protection d'appareil conçue sur mesure pour votre installation
Les disjoncteurs de puissance CBMC sont configurés individuellement sur l'ordinateur

Avec CBMC, la protection d'appareil parfaitement adaptée à votre installation

Parfaitement adapté à votre installation

Profitez de la protection optimale de votre installation et commandez les disjoncteurs préconfigurés selon vos exigences. Vous économisez ainsi le temps de programmation, vous pouvez intégrer le produit et le mettre directement en service.

Dès la commande, vous décidez des préréglages souhaités sur l'appareil à la livraison. Chaque intensité nominale est sélectionnée individuellement. Vous pouvez également décider si les valeurs préréglées pourront être modifiées ultérieurement ou si elles doivent rester figées. En cas de paramètres figés, les valeurs du courant peuvent même être imprimées sur la face avant pour chaque canal. Cela vous permet de consulter facilement les réglages du disjoncteur, même une fois monté.
Commandez la quantité souhaitée de votre disjoncteur entièrement personnalisé, 1 unité minimum.

Pour faciliter toute commande supplémentaire, le numéro de référence est indiqué sur le côté de tous les appareils. Ainsi, vous disposez de toutes les informations nécessaires pour une nouvelle commande.

Configurez maintenant votre disjoncteur de puissance CBMC exactement selon vos exigences personnelles.

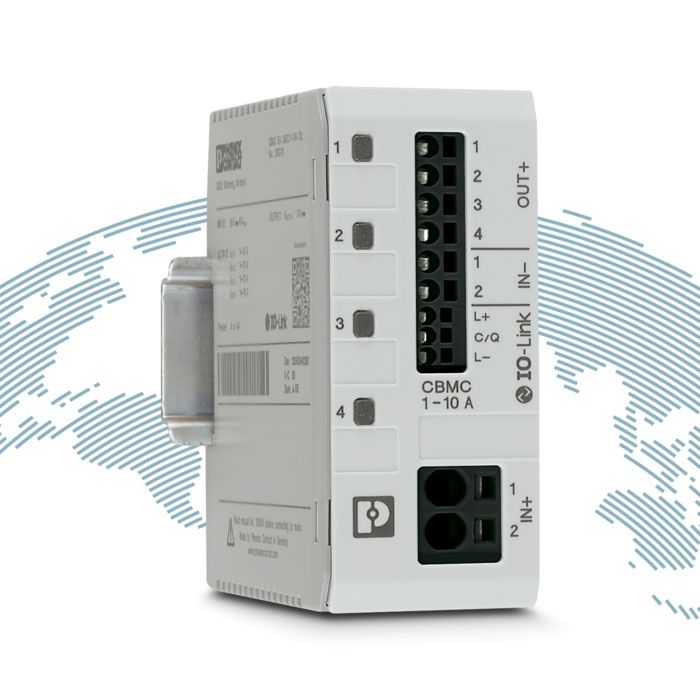

Disjoncteur 4 canaux CBMC avec interface de communication IO-Link

Communication IO-Link pour la transparence de l'installation

Commande intelligente et surveillance intégrale avec IO-Link

La gamme des produits CBMC comprend également des versions avec interface IO-Link. IO-Link vous offre la possibilité d'intégrer entièrement les disjoncteurs dans la surveillance et la commande des processus. Ainsi, vous gardez toujours les données des processus sous les yeux et vous restez informé(e) partout et à tout moment.

La version de disjoncteur avec sortie d'état et entrée de réinitialisation vous permet d'augmenter les possibilités de diagnostic et de commande de votre installation. Car ce produit permet de réenclencher le circuit à distance. Ainsi, l'installation du disjoncteur est même possible dans des endroits difficilement accessibles.

Une autre version permet d'interrompre par une isolation galvanique les sorties de charge à l'aide de relais intégrés. Contrairement à d'autres disjoncteurs électroniques, en cas de défaillance, la sortie sécurisée est non seulement commutée à haute impédance, mais aussi isolée galvaniquement.
