Le module est prévu pour être utilisé dans une station Inline. Ce bloc de jonction vous permet d'acquérir des signaux de thermocouples courants. Le bloc de jonction est compatible avec des thermocouples de type K selon DIN EN 60584-1. Les valeurs mesurées sont présentées dans le format Représentation Normalisée. Les blocs de jonction Inline ECO sont compatibles avec une plage de température allant de 0 °C à +55 °C. La livraison inclut l'embase électronique et le connecteur Inline.

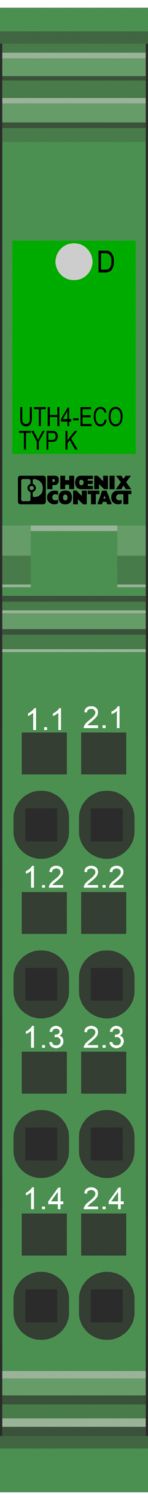

IB IL UTH 4/K-ECO
-
Module de température
2702503
Inline, Module d'acquisition de la température, Entrées UTH analogiques: 4 (Type K), connectique: 2 fils, vitesse de transmission dans le bus local: 500 kBit/s, indice de protection: IP20, connecteur Inline compris
Téléchargement gratuit disponible.
Téléchargements
Informations détaillées concernant le produit
| Dessin coté |
|
| Largeur | 12,2 mm |
| Hauteur | 119,8 mm |
| Profondeur | 71,5 mm |
| Remarque relative à l'application | |
| Remarque relative à l'application | Uniquement pour un usage industriel |
| Bus local Inline | |
| Nombre d'interfaces | 2 |
| Type de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 500 kBit/s |
| Module | |
| Code ID (déc) | 126 |
| Code ID (hex) | 7E |
| Code de longueur (hexa) | 04 |
| Code de longueur (décimal) | 04 |
| Canal des données de process | 64 Bit |
| Espace d'adressage d'entrées | 8 Octet |
| Espace d'adressage des sorties | 0 Octet |
| Longueur de répertoire | 64 Bit |
| Besoin en données de paramétrage | 1 Octet |
| Besoin en données de configuration | 4 Octet |
| Analogique | |
| Dénomination entrée | Entrées UTH analogiques |
| Description de l'entrée | Entrées différentielles |
| Nombre d'entrées | 4 (Type K) |
| Type de raccordement | Connecteur Inline |
| Technologie de raccordement | 2 fils |
| Remarque relative à la connectique | blindé |
| Temps de conversion A/N | typ. 120 ms |
| Résolution convertisseur A/D | 24 Bit |
| Types de capteurs utilisables (TC) | K |
| Principe de mesure | Procédé sigma-delta |
| Visualisation des valeurs mesurées | 16 bits (15 bits + signe) |
| Mise à jour des données de processus | < 10 ms |
| Circuit de protection | Protection des entrées contre les transitoires |
| Type de produit | Composants E/S |
| Gamme de produits | Inline |
| Type | modulaire |
| Etendue de la livraison | connecteur Inline compris |
| Diagnostic messages | Coupure de l'alimentation périphérique interne Message d'erreur périphérique sur le coupleur de bus |
| Erreur de somme de contrôle Message d'erreur périphérique sur le coupleur de bus |
| Puissance dissipée maximale en condition nominale | 1,35 W |
| Potentiels: Alimentation de la logique (UL) | |
| Tension d'alimentation | 7,5 V DC (par des répartiteurs de potentiel) |
| Consommation de courant | max. 55 mA |
| typ. 38 mA | |
| Potentiels: Alimentation des modules analogiques (UANA) | |
| Tension d'alimentation | 24 V DC (par des répartiteurs de potentiel) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Consommation de courant | max. 39 mA |
| typ. 32 mA | |
| Isolation galvanique / isolation des plages de tension | |
| Tension d'essai: Logique de bus (bus local, alimentation logique) | 500 V AC, 50 Hz, 1 min |
| Tension d'essai: Périphérie analogique | 500 V AC, 50 Hz, 1 min |
| Tension d'essai: Terre de fonctionnement | 500 V AC, 50 Hz, 1 min |
| Technologie de raccordement | |
| Dénomination connexion | Connecteurs Inline |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement à ressort |
| Section de conducteur rigide | 0,08 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,08 mm² ... 1,5 mm² |
| Section conduct. AWG | 28 ... 16 |
| Longueur à dénuder | 8 mm |
| Connecteurs Inline | |
| Type de raccordement | Raccordement à ressort |
| Section de conducteur rigide | 0,08 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,08 mm² ... 1,5 mm² |
| Section de conducteur AWG | 28 ... 16 |
| Longueur à dénuder | 8 mm |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | 0 °C ... 55 °C |
| Indice de protection | IP20 |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (fonctionnement) | 10 % ... 95 % (selon DIN EN 61131-2) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (selon DIN EN 61131-2) |
| Classe de protection | III (CEI 61140, EN 61140, VDE 0140-1) |
| Type de montage | Montage sur rail DIN |
cUL Listed
Identifiant de lhomologation: E238705
Avantages
4 entrées différentielles pour thermocouples
Plage de mesure : -270 °C ... +1372 °C
Raccordement des capteurs à 2 conducteurs
Information de diagnostic dans le mot de données-process
Voyant de diagnostic
