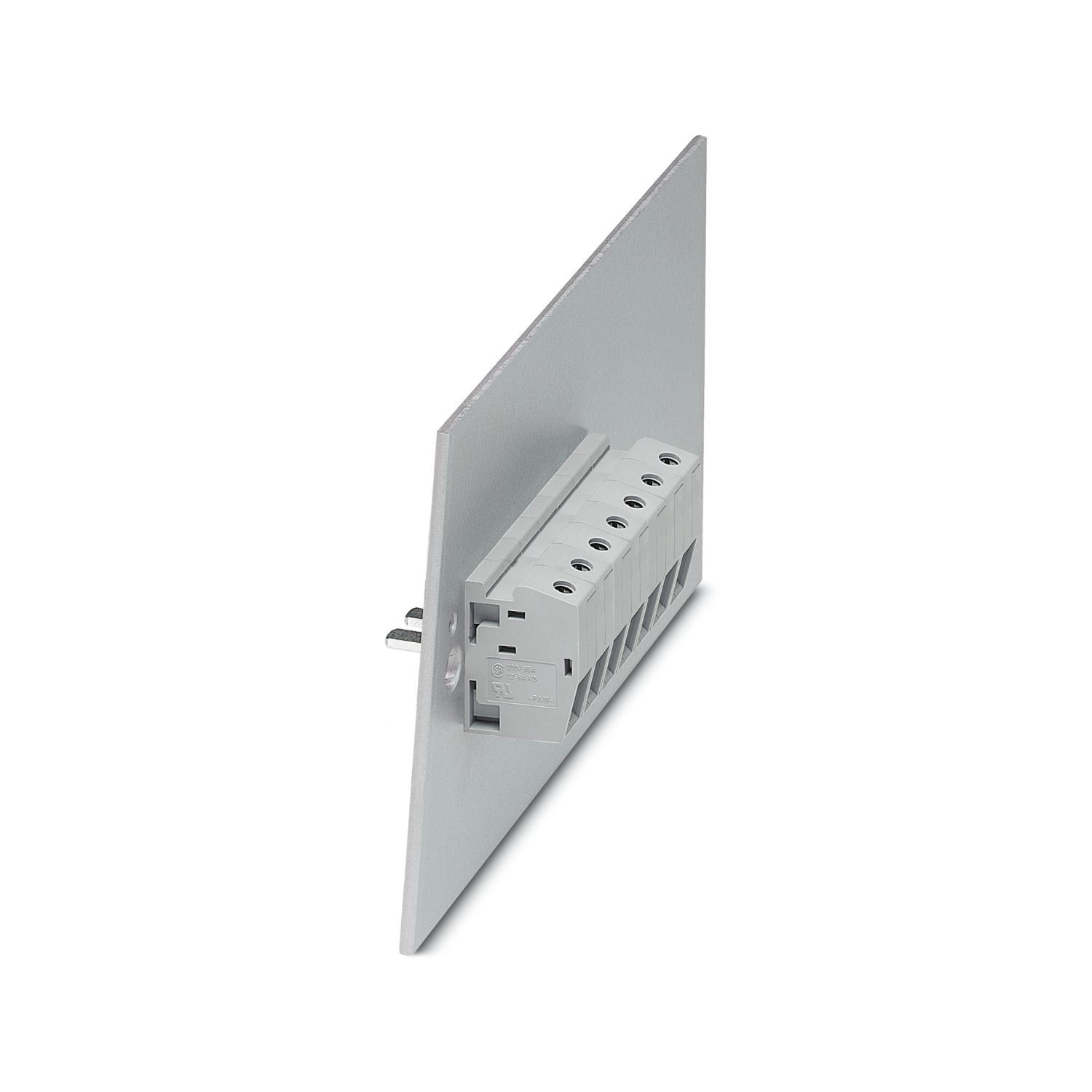

Bloc de jonction de traversée de panneau, type de raccordement: Raccordement vissé avec bague, Raccordement soudé, nombre de pôles: 1, courant de charge: 57 A, section: 0,5 mm2 - 16 mm2, enfichage du conducteur vers le sens d'enfichage: 0 °, largeur: 10,1 mm, coloris: gris
| Type de produit | Bloc de jonction de traversée de panneau |
| Gamme de produits | HDFK 10-VP |
| Nombre de pôles | 1 |
| Pas | 10,1 mm |
| Nombre de connexions | 2 |
| Nombre de rangées | 1 |
| Nombre de potentiels | 1 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Propriétés | |
| Intensité nominale IN | 57 A |
| Tension nominale UN | 400 V (pour parois métalliques de 1 mm ... 2,5 mm) |
| Tension de référence (III/3) | 400 V |
| Tension de tenue aux chocs assignée (III/3) | 6 kV |
| Tension assignée (III/2) | 500 V |
| Tension de tenue aux chocs assignée (III/2) | 6 kV |
| Tension de référence (II/2) | 1000 V |
| Tension de tenue aux chocs assignée (II/2) | 6 kV |
| Technologie de raccordement | |
| Système de connecteurs | HDFK 10 |
| Section nominale | 10 mm² |
| Raccordement du conducteur Extérieur | |
| Type de raccordement | Raccordement vissé avec bague |
| Sens de raccordement du conducteur dans le sens d'enfichage | 0 ° |
| Section de conducteur rigide | 0,5 mm² ... 16 mm² |
| Section de conducteur souple | 0,5 mm² ... 10 mm² |
| Section de conducteur souple avec embout, sans douille en plastique | 0,5 mm² ... 10 mm² |
| Section de conducteur souple avec embout et douille en plastique | 0,5 mm² ... 10 mm² |
| 2 conducteurs rigides de même section | 0,5 mm² ... 4 mm² |
| 2 conducteurs souples de même section | 0,5 mm² ... 4 mm² |
| 2 conducteurs de même section, flexibles avec embout sans douille en plastique | 0,5 mm² ... 2,5 mm² |
| 2 conducteurs souples de même section avec embout TWIN et douille en plastique | 0,5 mm² ... 6 mm² |
| Gabarit | B6 |
| Longueur à dénuder | 11 mm |
| Couple de serrage | 1,5 Nm ... 1,8 Nm |
| Raccordement du conducteur Intérieur | |
| Type de raccordement | Raccordement soudé |
| Sens de raccordement du conducteur dans le sens d'enfichage | 0 ° |
| Indication de matériau - contact | |
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
| Matériau de contact | Alliage de Cu |
| Qualité de surface | étamé |
| Indication de matériau - boîtier | |
| Coloris (Boîtiers) | gris (7042) |
| Matériau isolant | PA |
| Groupe d'isolant | I |
| IRC selon CEI 60112 | 600 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | 850 |
| Température d'ignition au fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température des essais de pression à bille selon la norme EN 60695-10-2 | 125 °C |
| Remarque relative à la sécurité | Le cône d'introduction du câble n'est pas protégé contre les contacts fortuits avec les doigts. Ne jamais connecter, ni déconnecter le bloc de jonction s'il est sous tension. Prendre les mesures nécessaires pour garantir une protection contre les contacts accidentels. |
| Consigne de sécurité | |
| Consigne de sécurité | • Seuls des électriciens qualifiés sont autorisés à installer et à utiliser ce produit. Pour détecter et éviter les dangers, le personnel qualifié doit être familiarisé avec les bases de l'électrotechnique. |
| • Tenez compte des caractéristiques techniques indiquées ici et des documents disponibles dans « Téléchargements ». Dans la zone des téléchargements, vous trouverez des informations importantes, telles que p. ex. les instructions d'installation, les dessins techniques et les données 3D. | |
| • Le cône d'introduction du câble n'est pas protégé contre les contacts fortuits avec les doigts. Ne jamais connecter, ni déconnecter le bloc de jonction s'il est sous tension. Prendre les mesures nécessaires pour garantir une protection contre les contacts accidentels. | |
| • Pour respecter la tension nominale, couler le bloc de jonction sur le côté intérieur. | |
| Aucun contact électrique avec le boîtier. Assurer la protection par mise à la terre des versions vert-jaune et des produits marqués de la terre. | |

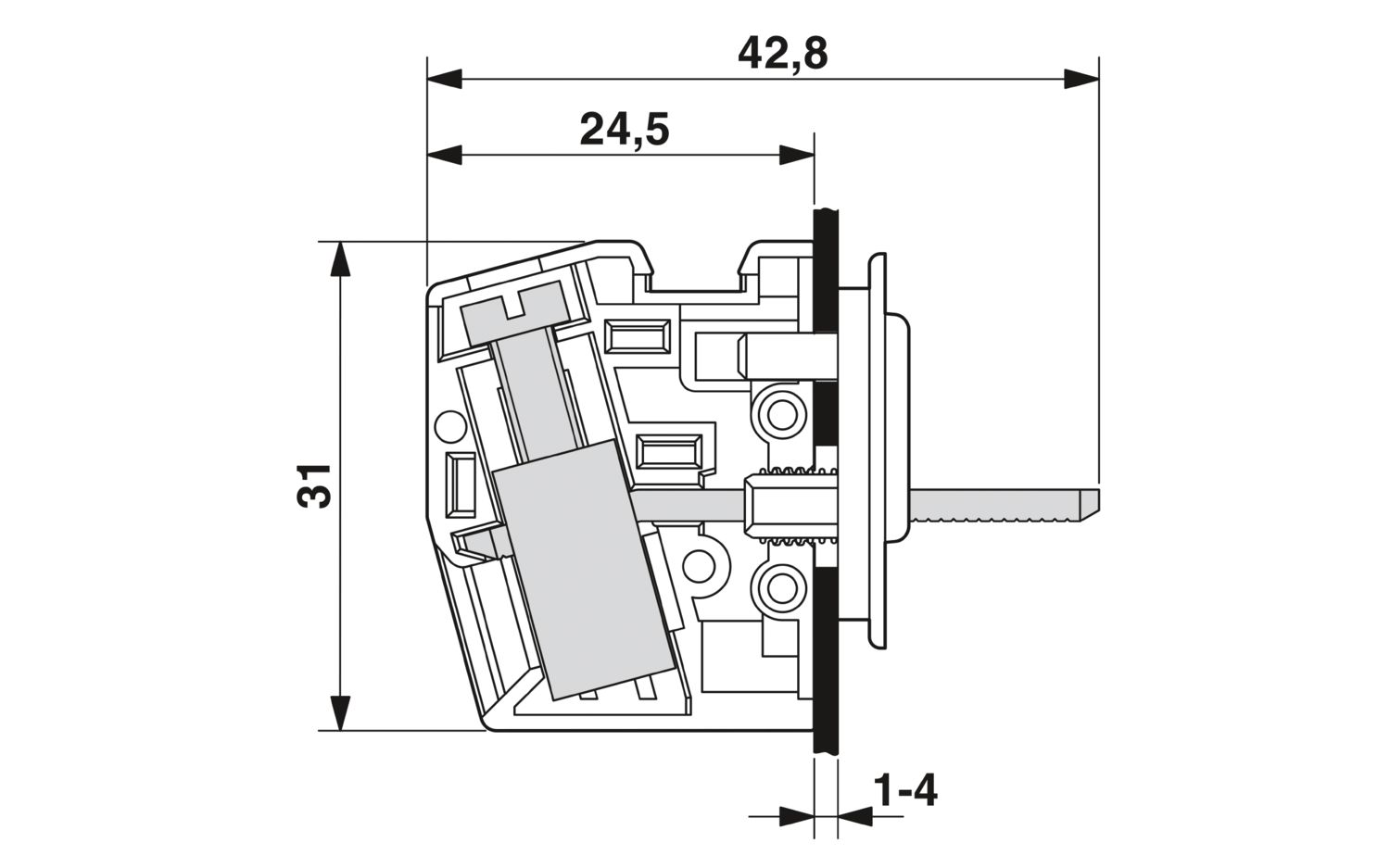

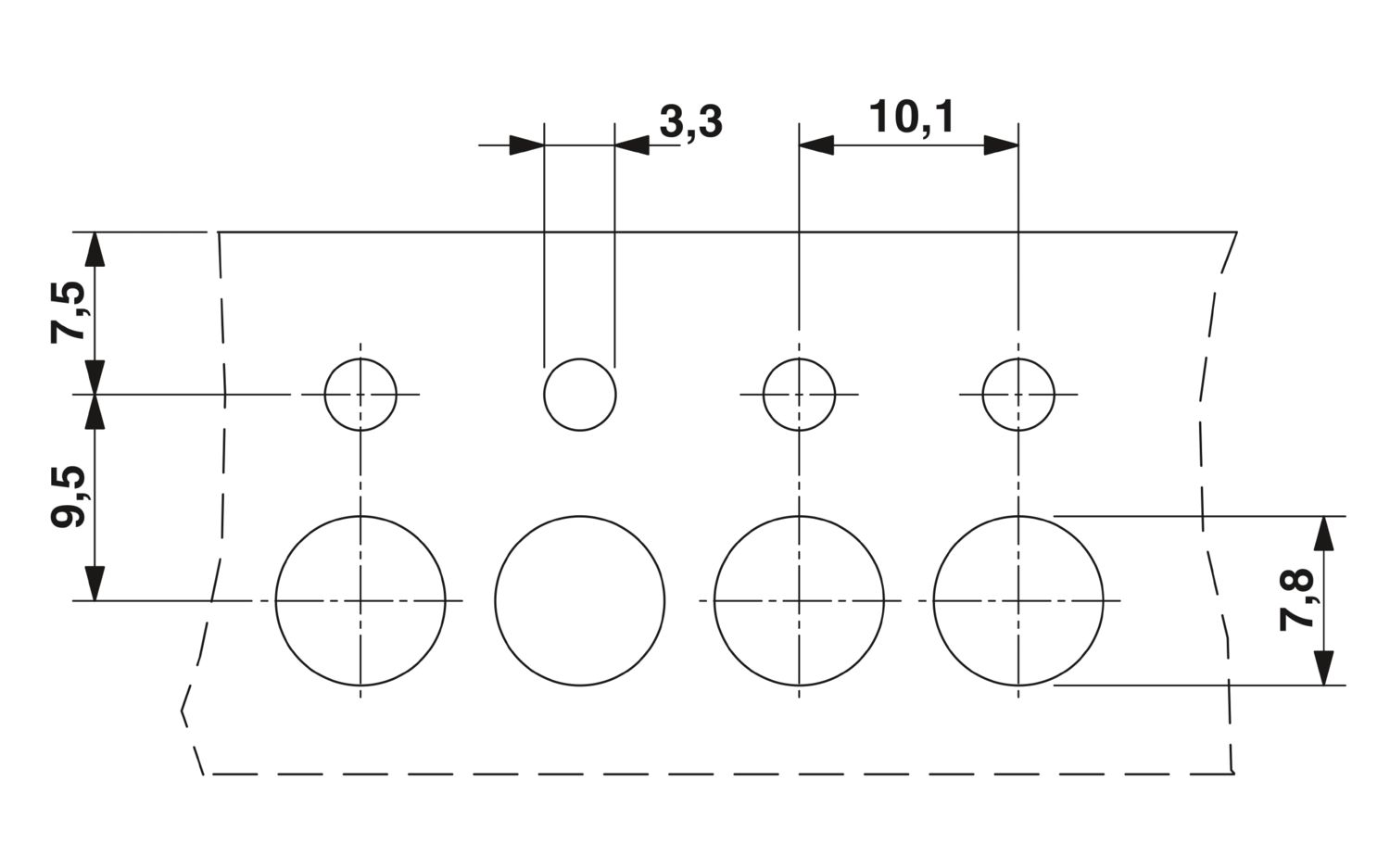

| Dessin coté |
|
| Pas | 10,1 mm |
| Largeur [w] | 10,1 mm |
| Hauteur [h] | 31 mm |
| Longueur [l] | 42,8 mm |
| Dimensions extérieures | |
| Hauteur [h1] | 24000 mm |
| Longueur [l1] | 18,1 mm |
| Dimensions intérieures | |
| Hauteur [h2] | 31 mm |
| Longueur [l2] | 24,5 mm |
| Recherche de dommages et de desserrage des conducteurs | |
| Spécification de contrôle | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| Résultat | Essai réussi |
| Contrôle de traction | |
| Spécification de contrôle | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| Section de conducteur/type de conducteur/effort de traction, valeur nominale/réelle | 0,5 mm² / rigide / > 20 N |
| 0,5 mm² / souple / > 20 N | |
| 16 mm² / rigide / > 100 N | |
| 10 mm² / souple / > 90 N | |

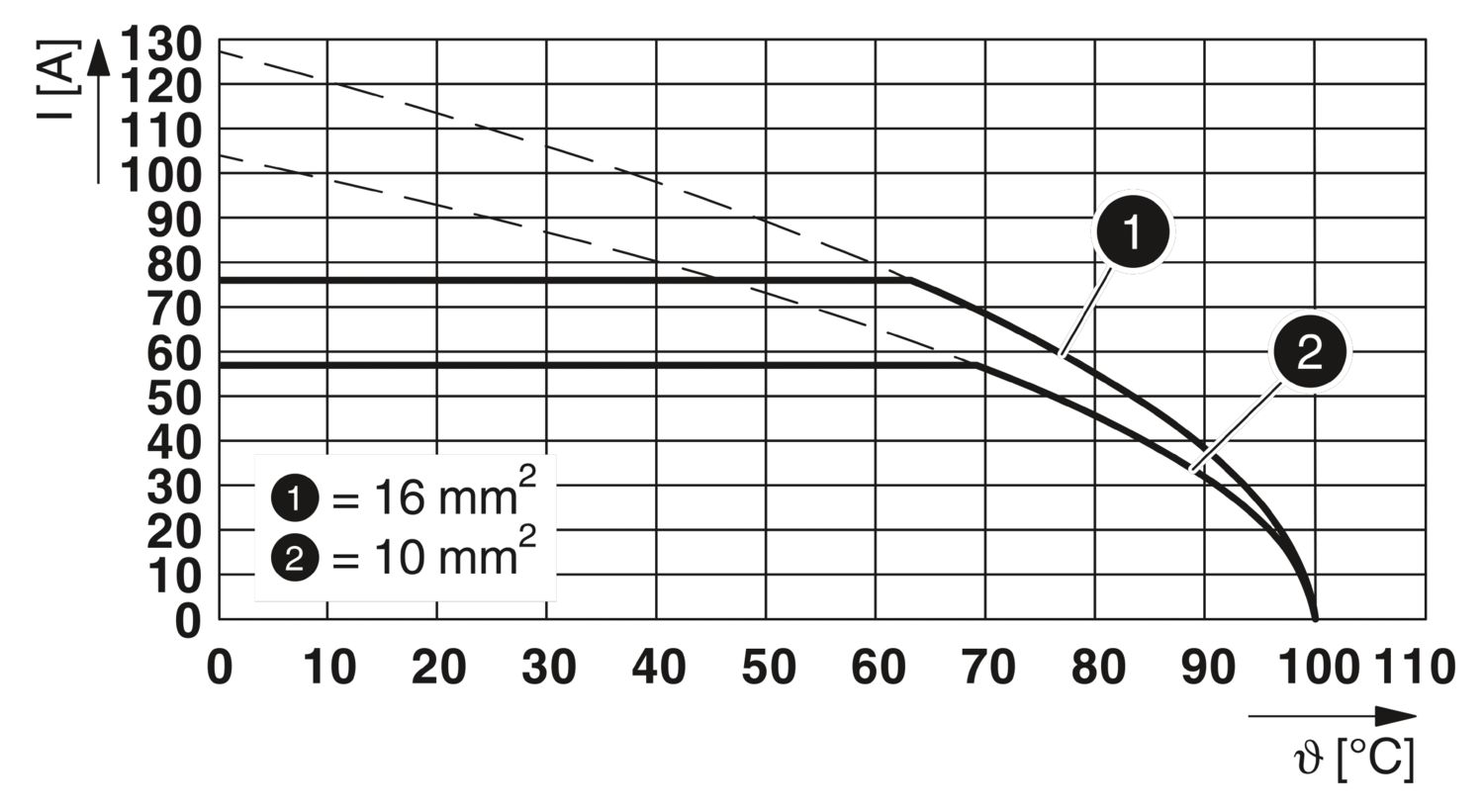

| Essai d'échauffement | |
| Spécification de contrôle | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| Exigence contrôle de l'échauffement | Augmentation de température ≤ 45 K |
| Résistance aux courants de courte durée | |
| Spécification de contrôle | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| Distances dans l'air et lignes de fuite | 1. Coordination de l'isolation | |
| Application | Paroi métallique 1,0 mm ... 2,5 mm |
| Intérieur coulé | |
| Spécification de contrôle | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| Groupe d'isolant | I |
| Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tension d'isolement assignée (III/3) | 400 V |
| Tension de tenue aux chocs assignée (III/3) | 6 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/3) | 5,5 mm |
| valeur minimale de la ligne de fuite (III/3) | 5,5 mm |
| Tension d'isolement assignée (III/2) | 500 V |
| Tension de choc assignée (III/2) | 6 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/2) | 5,5 mm |
| valeur minimale de la ligne de fuite (III/2) | 5,5 mm |
| Tension d'isolement assignée (II/2) | 1000 V |
| Tension de tenue aux chocs assignée (II/2) | 6 kV |
| valeur minimale de la distance dans l'air - champ non homogène (II/2) | 5,5 mm |
| valeur minimale de la ligne de fuite (II/2) | 5,5 mm |
| Distances dans l'air et lignes de fuite | 2. Coordination de l'isolation | |
| Application | Paroi métallique > 2,5 mm ... 4,0 mm |
| Intérieur coulé | |
| Spécification de contrôle | DIN EN 60947-1 (VDE 0660-100):2011-10 |
| Groupe d'isolant | I |
| Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tension d'isolement assignée (III/3) | 250 V |
| Tension de tenue aux chocs assignée (III/3) | 4 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/3) | 3 mm |
| valeur minimale de la ligne de fuite (III/3) | 3,2 mm |
| Tension d'isolement assignée (III/2) | 250 V |
| Tension de choc assignée (III/2) | 4 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/2) | 3 mm |
| valeur minimale de la ligne de fuite (III/2) | 3 mm |
| Tension d'isolement assignée (II/2) | 500 V |
| Tension de tenue aux chocs assignée (II/2) | 4 kV |
| valeur minimale de la distance dans l'air - champ non homogène (II/2) | 3 mm |
| valeur minimale de la ligne de fuite (II/2) | 3 mm |
| Distances dans l'air et lignes de fuite | 3. Coordination de l'isolation | |
| Application | Paroi en plastique |
| Intérieur coulé | |
| Spécification de contrôle | DIN EN 60947-1 (VDE 0660-100):2011-10 |
| Groupe d'isolant | I |
| Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tension d'isolement assignée (III/3) | 500 V |
| Tension de tenue aux chocs assignée (III/3) | 6 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/3) | 5,5 mm |
| valeur minimale de la ligne de fuite (III/3) | 6,3 mm |
| Tension d'isolement assignée (III/2) | 500 V |
| Tension de choc assignée (III/2) | 6 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/2) | 5,5 mm |
| valeur minimale de la ligne de fuite (III/2) | 5,5 mm |
| Tension d'isolement assignée (II/2) | 1000 V |
| Tension de tenue aux chocs assignée (II/2) | 6 kV |
| valeur minimale de la distance dans l'air - champ non homogène (II/2) | 5,5 mm |
| valeur minimale de la ligne de fuite (II/2) | 5,5 mm |
| Distances dans l'air et lignes de fuite | 4. Coordination de l'isolation | |
| Application | Paroi en plastique avec DP-HDFK 10-5,5 |
| Intérieur coulé | |
| Spécification de contrôle | DIN EN 60947-1 (VDE 0660-100):2011-10 |
| Groupe d'isolant | I |
| Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tension d'isolement assignée (III/3) | 800 V |
| Tension de tenue aux chocs assignée (III/3) | 8 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/3) | 8 mm |
| valeur minimale de la ligne de fuite (III/3) | 10 mm |
| Tension d'isolement assignée (III/2) | 1000 V |
| Tension de choc assignée (III/2) | 8 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/2) | 8 mm |
| valeur minimale de la ligne de fuite (III/2) | 8 mm |
| Tension d'isolement assignée (II/2) | 1000 V |
| Tension de tenue aux chocs assignée (II/2) | 8 kV |
| valeur minimale de la distance dans l'air - champ non homogène (II/2) | 8 mm |
| valeur minimale de la ligne de fuite (II/2) | 8 mm |
| Distances dans l'air et lignes de fuite | 5. Coordination de l'isolation | |
| Application | sans plaque d'écartement |
| L'intérieur n'est pas coulé | |
| Spécification de contrôle | DIN EN 60947-1 (VDE 0660-100):2011-10 |
| Groupe d'isolant | I |
| Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tension d'isolement assignée (III/3) | 500 V |
| Tension de tenue aux chocs assignée (III/3) | 6 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/3) | 5,5 mm |
| valeur minimale de la ligne de fuite (III/3) | 6,3 mm |
| Tension d'isolement assignée (III/2) | 600 V |
| Tension de choc assignée (III/2) | 6 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/2) | 5,5 mm |
| valeur minimale de la ligne de fuite (III/2) | 5,5 mm |
| Tension d'isolement assignée (II/2) | 1000 V |
| Tension de tenue aux chocs assignée (II/2) | 6 kV |
| valeur minimale de la distance dans l'air - champ non homogène (II/2) | 5,5 mm |
| valeur minimale de la ligne de fuite (II/2) | 5,5 mm |
| Distances dans l'air et lignes de fuite | 6. Coordination de l'isolation | |
| Application | avec plaque d'écartement et paroi en plastique (CTI 600) |
| L'intérieur n'est pas coulé | |
| Spécification de contrôle | DIN EN 60947-1 (VDE 0660-100):2011-10 |
| Groupe d'isolant | I |
| Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tension d'isolement assignée (III/3) | 800 V |
| Tension de tenue aux chocs assignée (III/3) | 8 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/3) | 8 mm |
| valeur minimale de la ligne de fuite (III/3) | 10 mm |
| Tension d'isolement assignée (III/2) | 1000 V |
| Tension de choc assignée (III/2) | 8 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/2) | 8 mm |
| valeur minimale de la ligne de fuite (III/2) | 8 mm |
| Tension d'isolement assignée (II/2) | 1000 V |
| Tension de tenue aux chocs assignée (II/2) | 8 kV |
| valeur minimale de la distance dans l'air - champ non homogène (II/2) | 8 mm |
| valeur minimale de la ligne de fuite (II/2) | 8 mm |
| Distances dans l'air et lignes de fuite | 7. Coordination de l'isolation | |
| Application | avec plaque d'écartement et paroi métallique |
| L'intérieur n'est pas coulé | |
| Spécification de contrôle | DIN EN 60947-1 (VDE 0660-100):2011-10 |
| Groupe d'isolant | I |
| Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tension d'isolement assignée (III/3) | 300 V |
| Tension de tenue aux chocs assignée (III/3) | 4 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/3) | 3 mm |
| valeur minimale de la ligne de fuite (III/3) | 4 mm |
| Tension d'isolement assignée (III/2) | 300 V |
| Tension de choc assignée (III/2) | 4 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/2) | 3 mm |
| valeur minimale de la ligne de fuite (III/2) | 4 mm |
| Tension d'isolement assignée (II/2) | 600 V |
| Tension de tenue aux chocs assignée (II/2) | 4 kV |
| valeur minimale de la distance dans l'air - champ non homogène (II/2) | 3 mm |
| valeur minimale de la ligne de fuite (II/2) | 3,2 mm |
| Essai de résistance aux vibrations | |
| Spécification de contrôle | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Fréquence | 10 - 150 - 10 Hz |
| Vitesse de balayage | 1 octave/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Accélération | 5g (60,1 Hz ... 150 Hz) |
| Durée de contrôle par axe | 2,5 h |
| Sens du contrôle | Axes X, Y et Z |
| Essai au fil incandescent | |
| Spécification de contrôle | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Température | 960 °C |
| Temps d'action | 30 s |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (En fonction de la courbe de capacité de courant / de derating) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Humidité rel. de l'air (stockage/transport) | 30 % ... 70 % |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Type de conditionnement | emballé dans un carton |
| Tension nominale UN | Intensité nominale IN | Section AWG | Section mm2 | |
|---|---|---|---|---|
| 300 V | 65 A | 22 - 6 |
| Tension nominale UN | Intensité nominale IN | Section AWG | Section mm2 | |
|---|---|---|---|---|
| Groupe utilisateur B | ||||
| 300 V | 65 A | 24 - 6 | ||
| Groupe utilisateur D | ||||
| 300 V | 10 A | 24 - 6 | ||
| Tension nominale UN | Intensité nominale IN | Section AWG | Section mm2 | |
|---|---|---|---|---|
| 250 V | 57 A | - 10 |
