Tecnología de automatización para PLCnext Technology

Tecnología de automatización para PLCnext Technology

Emplee nuestra amplia cartera de tecnología de automatización para preparar, con PLCnext Technology, su instalación para el Internet de las cosas industrial y la Industria 4.0. Trabaje libremente con sus lenguajes de programación favoritos, ya sea IEC 61131-3 o lenguajes de alto nivel, como C/C++, C# o MATLAB® Simulink® en tiempo real. Integre un código Open Source y aplicaciones o interconéctese con PLCnext Control a través de conexiones en la nube.

Go to Product Detail Page for item 2688064
AXL F AI8 1F - Módulo analógico
AXL F AI8 1F - Módulo analógico
2688064

Axioline F, Módulo de entrada analógica, Entradas analógicas: 8, 0 V ... 5 V, -5 V ... 5 V, 0 V ... 10 V, -10 V ... 10 V, 0 mA ... 20 mA, 4 mA ... 20 mA, -20 mA ... 20 mA, tecnología de conexión: 2 conductores, velocidad de transmisión en el bus local: 100 MBit/s, índice de protección: IP20, incluido módulo de zócalo de bus y conectores Axioline F

Go to Product Detail Page for item 2688077
AXL F RTD8 1F - Módulo de temperatura
AXL F RTD8 1F - Módulo de temperatura
2688077

Axioline F, Módulo de registro de temperatura, Entradas analógicas: 8 (para sensores de temperatura resistivos), tecnología de conexión: 2, 3, 4 conductores (apantallados), velocidad de transmisión en el bus local: 100 MBit/s, índice de protección: IP20, incluido módulo de zócalo de bus y conectores Axioline F

Go to Product Detail Page for item 2688080
AXL F AO8 1F - Módulo analógico
AXL F AO8 1F - Módulo analógico
2688080

Axioline F, Módulo de salida analógica, Salidas analógicas: 8, 0 V ... 5 V, -5 V ... 5 V, 0 V ... 10 V, -10 V ... 10 V, 0 mA ... 20 mA, 4 mA ... 20 mA, -20 mA ... 20 mA, tecnología de conexión: 2 conductores, velocidad de transmisión en el bus local: 100 MBit/s, índice de protección: IP20, incluido módulo de zócalo de bus y conectores Axioline F

Go to Product Detail Page for item 2702106
AXL F DI16/1 DO16/1 2H - Módulo digital
AXL F DI16/1 DO16/1 2H - Módulo digital
2702106

Axioline F, Módulo de entrada/salida digital, Entradas digitales: 16, 24 V DC, tecnología de conexión: 1 conductor, Salidas digitales: 16, 24 V DC, 500 mA, tecnología de conexión: 1 conductor, velocidad de transmisión en el bus local: 100 MBit/s, índice de protección: IP20, incluido módulo de zócalo de bus y conectores Axioline F

Por qué debe utilizar la tecnología de automatización para PLCnext Technology:

  • Los PLC con clases de potencia diferentes y optimizados para diversos campos de aplicación permiten la adaptación perfecta a su tarea de automatización
  • [x]La conexión a diversos servicios de nube, p. ej. Proficloud.io, permite analizar los datos de sus instalaciones y máquinas en todo el mundo
  • Con el software de código abierto y las aplicaciones, los PLCnext Control se pueden personalizar en función de cada aplicación
  • Sistema operativo Linux abierto y compatible con lenguajes de alto nivel y que incluye un entorno de desarrollo optimizado
  • La capacidad de ampliación personalizada de las funciones del PLC y la modularidad de las E/S permiten crear sistemas de automatización a medida

Nuevos productos

Módulo de E/S para el registro de temperatura para el sistema de E/S remotas Axioline F
Axioline Smart Elements con interfaz serie (RS-232/RS-485) y funciones ampliadas
Safety over EtherCAT (FSoE)
Axioline Smart Elements – Módulos de E/S de entradas y salidas analógicas enchufables
Módulo de ampliación de PLC para aplicaciones de seguridad

Módulo de E/S para el registro de temperatura

Conexión de sondas de temperatura de resistencia

El módulo está previsto para la utilización en una estación de E/S Axioline F. Se utiliza para registrar señales de sensores de temperatura resistivos en zonas Ex, zona 0 y zona 1. El módulo admite todos los sensores comunes de platino y níquel.

Características principales

  • 8 canales de entrada analógicos para la conexión de resistencias de medición de temperatura (RTD)
  • Entradas lineales hasta 10 kΩ
  • Rango de temperatura ampliado de -40 °C ... +70 °C
  • Entradas con seguridad intrínseca
  • Conexión de los sensores con tecnología de 2, 3 y 4 conductores

Sus ventajas

  • Cumple los requisitos de cualquier aplicación con la conexión de todos los RTD usuales y entradas de resistencia lineales
  • Flexibilidad de aplicación y mayores distancias entre sensores gracias al uso de la tecnología de 2, 3 y 4 conductores
  • Alta fiabilidad gracias a un rango de temperatura ampliado
  • Conexión a sensores RTD en las zonas 0 y 1

Módulos de E/S con interfaz serie

Variantes con funcionalidad ampliada

Estos Axioline Smart Elements permiten el funcionamiento de los periféricos habituales en el mercado con una interfaz serie en un sistema de bus. La interfaz serie permite alcanzar velocidades de transmisión de hasta 230.400 bit/s. Es compatible, entre otros, con el protocolo Modbus/RTU.

Características principales

  • Canal de entrada/salida de serie
  • Interfaz RS-485 o interfaz RS-232
  • Número de bits de datos, bits de parada y paridad ajustable
  • Soporte de diferentes protocolos
  • Compatibilidad con clientes y servidores Modbus/RTU
  • Se pueden transferir 61 bytes de datos de la interfaz serie por ciclo

Sus ventajas

  • Recuperación rápida de los datos transmitidos a través de la interfaz serie
  • Filtrado selectivo de telegramas Modbus/RTU mediante filtro de direcciones ajustable
  • Adaptación óptima al tiempo de reacción de los servidores Modbus/RTU
  • Considerable ahorro de espacio en el armario de control gracias al sistema de E/S combinable modularmente

Safety over EtherCAT (FSoE)

Axioline Smart Elements

Los nuevos Axioline Smart Elements, con certificación TÜV, permiten una comunicación segura a través de EtherCAT (FSoE).
Los Axioline Smart Elements son módulos enchufables independientes del sistema sin comunicación de bus. Un solo elemento se encarga de la funcionalidad de las E/S. La comunicación de bus para el sistema de E/S en cuestión se realiza primero en combinación con una placa posterior, que funciona de forma similar a un adaptador.

Características principales

  • Ocho entradas digitales seguras con dos impulsos de prueba
  • Cuatro salidas digitales seguras hasta 2 A

Sus ventajas

  • Comunicación segura a través de EtherCAT (FSoE)
  • Certificado TÜV para los requisitos de seguridad más exigentes hasta SIL 3/PL e
  • Considerable ahorro de espacio en el armario de control gracias al sistema de E/S combinable modularmente
  • Reducción del tiempo de cableado gracias a la tecnología push-in
  • Señalización de estado sencilla con LED

Módulos de entrada y salida analógicos

Axioline Smart Elements

Los Axioline Smart Elements pueden integrarse en sistemas con interfaces Smart Element. Son aptos para todos los sistemas de control de la familia PLCnext Control y los acopladores de bus Axioline F. Los nuevos módulos de E/S permiten el funcionamiento de cuatro señales analógicas de -10 V a 10 V.

Características principales

  • Cuatro canales de salida analógicos
  • Margen de señal: -10 V ... 10 V
  • Cuatro canales de entrada analógicos
  • Margen de señal: -10 V ... 10 V

Sus ventajas

  • Cuatro canales analógicos en una carcasa compacta
  • Considerable ahorro de espacio en el armario de control gracias al sistema de E/S combinable modularmente
  • Reducción del tiempo de cableado gracias a la Push-in Technology
  • Señalización de estado sencilla con LED

Módulo de ampliación de PLC para aplicaciones de seguridad

AXC F XT SPLC 3000

El módulo es una ampliación de PLC para PLCnext Control. Se conecta en el lado izquierdo del sistema de control. De este modo, se amplía la gama de hardware para PLCnext Technology con un potente PLC de seguridad para redes PROFIsafe y para los requisitos más exigentes de seguridad funcional.

Características principales

  • PROFIsafe F-Host para la comunicación con hasta 300 dispositivos F
  • Dispositivo F PROFIsafe integrado
  • Anchura: 100 mm
  • SCPU Arm® Cortex®-A9 y -A8 con 800 MHz y 600 MHz para el máximo rendimiento

Sus ventajas

  • Totalmente integrados en la PLCnext Technology
  • Programables con PLCnext Engineer
  • Máxima modularidad con E/S de seguridad
  • Comunicación simultánea como F-Host y F-Device en redes PROFIsafe

PLCnext Control de la serie Axiocontrol

PLCnext Control escalable en diferentes clases de potencia

Abierto e innovador – PLCnext Control modular de la serie Axiocontrol

En la robusta serie Axiocontrol, Phoenix Contact ofrece varios PLC con diferentes clases de potencia para la PLCnext Technology. Se han diseñado para la programación con lenguajes de alto nivel, pero también lenguajes clásicos con IEC 61131-3.
Los PLC se pueden ampliar con módulos para los sistemas de E/S IP20 Axioline E Inline. Además, los PLCnext Control AXC F 2152 y AXC F 3152 también pueden ampliarse en el lado izquierdo con otras funciones de hardware, p. ej., otro puerto Ethernet o con funcionalidad de seguridad o IA.

La seguridad se basa en un Trusted Platform Modul (TPM), en el que también se pueden guardar certificados de usuarios. Los sistemas de control de esta serie son los primeros PLC certificados por TÜV Süd según la norma IEC 62443-4-1 ML 3 Full Process Profile en combinación con la norma IEC 62443-4-2. Esto confirma la aplicación integral del Secure Development Life Cycle en el desarrollo de PLCnext Control. La certificación de productos según la norma IEC 62443-4-1/-4-2 indica que un producto ha sido desarrollado de forma segura y le proporciona información sobre los requisitos técnicos de seguridad que se han aplicado. Al activar el perfil de seguridad, también tendrá acceso a una amplia gama de funciones de nivel de seguridad 2 (SL2).

Ir a los productos
High-Performance PLCnext Control

High-Performance PLCnext Control

Seguro y redundante – PLCnext Control para redes amplias

Con los sistemas de control de alto rendimiento para la PLCnext Technology, puede realizar, entre otras cosas aplicaciones de automatización con requisitos especiales en cuanto a seguridad o disponibilidad. Si desea lograr aplicaciones con el máximo nivel de seguridad, con nuestros controles de seguridad hasta el nivel de integridad de seguridad 3 irá sobre seguro. Combinan la máxima seguridad mediante dos CPU independientes con un sistema de cuatro núcleos de alto rendimiento que permite emplear redes muy amplias con hasta 300 dispositivos orientados a la seguridad.

La tecnología de automatización redundante le ayuda a reducir los tiempos de parada, a trabajar de forma rentable y también a evitar posibles peligros, p. ej. en túneles o aeropuertos. La función de redundancia integrada basada en cable de fibra óptica permite un proceso sin interrupciones en caso de fallo o sustitución de un sistema de control. El sistema de control RFC funciona sobre la base PROFINET y configura automáticamente el sistema redundante gracias a la AutoSync Technology.

Los RFC disponen de una interfaz de usuario sencilla con un manejo mejorado gracias a la interfaz táctil resistiva. Esto permite mejorar la monitorización.
Con el servidor OPC UA incorporado, los PLC cumplen ya en la actualidad los requisitos del futuro mediante un protocolo de comunicación estandarizado.

Ir a los productos
PLCnext Control para Edge Computing Use Cases

PLCnext Control para aplicaciones Edge en dos clases de potencia

Compacto y centrado en los datos – PLCnext Control para Edge Computing

Para aprovechar los datos de campo en la nube de forma óptima, PLCnext Control ofrece en aplicaciones Edge la posibilidad de crear soluciones IoT Edge inteligentes. Así podrá cubrir las brechas entre el mundo IT y OT. Mediante la PLCnext Technology se puede realizar fácilmente la integración en la infraestructura IT existente.

Con las herramientas de software preinstaladas, como Node RED, una base de datos Time Series local y una conexión de nube sencilla, puede reducir los tiempos de desarrollo y despliegue. El procesamiento de los datos más cerca del usuario permite intercambiar información de manera rápida, segura y sin latencia. La gestión sencilla y segura se garantiza mediante una herramienta de gestión basada en web integrada. Además, el Edge Device es particularmente compacto y se refrigera pasivamente en una carcasa completamente metálica.

Ir a los productos
Ilustración Virtual PLC con nube y productos

Virtual PLCnext Control – El futuro de la automatización

La nueva cartera de productos Virtual PLCnext Control está revolucionando la automatización industrial al introducir sistemas de control basados en software en forma de contenedores OCI. Esta tecnología permite evitar las tareas de control en los equipos físicos y, en su lugar, ejecutarlas en potentes arquitecturas informáticas, lo que ofrece flexibilidad, escalabilidad y rentabilidad. Virtual PLCnext Control ofrece un entorno de confianza con las funciones y opciones de programación que ya se conocen del PLCnext Control basado en hardware. Las principales ventajas son un ciclo de vida del producto de software independiente del hardware, la convergencia de IT y OT, la escalabilidad de los recursos y un mantenimiento y actualizaciones sencillos mediante procesos probados de administración IT. Estas características convierten a Virtual PLCnext Control en una solución de automatización industrial preparada para el futuro.

Más información sobre Virtual PLC
PLCnext Technology Starterkit
Comience ahora a utilizar la PLCnext Technology.

Sumérjase en el mundo abierto de la PLCnext Technology y déjese inspirar por la funcionalidad, el manejo y el rendimiento excepcional. Deseamos que se divierta y que tenga éxito con su programación.

Ir al Starterkit
PLCnext Technology Starterkit

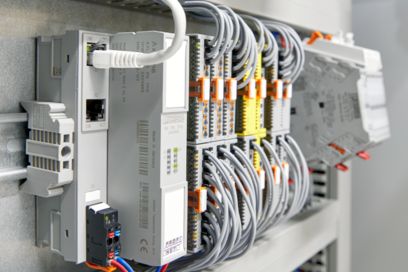

Sistema de automatización con PLCnext Control y varias E/S

Sistema de automatización con PLCnext Control y varias E/S

Alta modularidad en el sistema de automatización con E/S

¿Necesita E/S para su sistema de automatización? Con la amplia cartera de módulos de E/S, las estaciones de PLC pueden configurarse según el principio modular, que implementa de forma óptima los requisitos de la aplicación correspondiente. Los módulos de E/S modulares en bloque de la familia de productos Axioline F, así como los Axioline Smart Elements, que se pueden montar de forma flexible en espacios muy reducidos, se conectan a un PLCnext Control de la serie Axiocontrol. La gama de E/S abarca, además de módulos analógicos y digitales, diferentes módulos de función. Algunos módulos Axioline F están además disponibles como variantes para condiciones ambientales particularmente difíciles.

Puede automatizar ya hoy sus instalaciones con el sistema de E/S Inline de Phoenix Contact y, si lo desea, aprovechar en el futuro otras ventajas e implantarlas en el ecosistema PLCnext Technology. La borna adaptadora Inline ofrece la posibilidad de ampliar fácilmente una estación de E/S existente con un PLCnext Control y modernizar así sucesivamente un sistema existente.
La selección de las funciones de E/S adecuadas y el diseño de la estación de E/S se realizan sin errores y de forma rápida con el software Project+.

Ir a los productos
Ampliaciones PLC para seguridad, Ethernet e INTERBUS

Ampliaciones PLC para seguridad, Ethernet e INTERBUS

Ampliación funcional de PLCnext Control

Amplíe la funcionalidad de su PLCnext Control (AXC F 2152 o AXC F 3152), por ejemplo con un módulo de seguridad, Ethernet o IA conectado en el lado izquierdo del sistema de control. Con ello, dispondrá de una interfaz Ethernet adicional o su sistema de control estará optimizado para aplicaciones con inteligencia artificial o para aprendizaje automático. Las ampliaciones de PROFIsafe apilables a la izquierda son PLC orientados a la seguridad y de pleno valor que amplían las funciones de su PLCnext Control para aplicaciones seguras hasta SIL 3. Conecte a su PLC hasta tres módulos con un módulo de ampliación adicional.

Ir a los productos

Utilice las otras partes del ecosistema PLCnext Technology

PLCnext Engineer
Un programador con un ordenador portátil

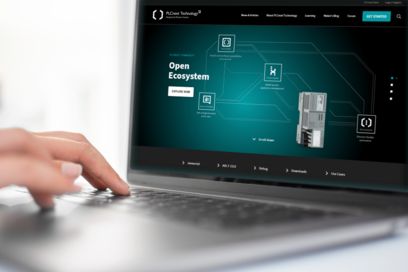

Ordenador portátil con PLCnext Store en la pantalla
PLCnext Engineer

Con la plataforma de software flexible PLCnext Engineer recibirá un software gratuito para todas las tareas de ingeniería para PLCnext Control combinadas en una herramienta. El software permite la configuración, la programación según la norma IEC 61131-3, la programación de seguridad, la visualización y el diagnóstico, y además puede ampliarse con complementos para incluir funciones e interfaces adicionales.
PLCnext Engineer ofrece la posibilidad de acceder a programas de lenguaje de alto nivel o a modelos MATLAB® Simulink®, que se pueden poner en servicio y gestionar en un PLCnext Control. De este modo, el código de lenguaje de alto nivel se vincula cómodamente con la automatización estándar.

Ir al software
Un programador con un ordenador portátil

Gracias a la sencilla integración en la nube, la posibilidad de utilizar el software Open Source y los conocimientos especializados en constante crecimiento de la PLCnext Community, se beneficiará de nuevas formas de colaboración. Aproveche la información, asistencia y recursos útiles en torno a la PLCnext Technology. O publique una pregunta en el foro para obtener respuestas de nuestros expertos o de otros usuarios. Consulte las preguntas frecuentes, vea los tutoriales y utilice nuestra presencia en GitHub, Instagram y LinkedIn. Lea sobre aplicaciones interesantes en el MakersBlog u obtenga más información sobre las tendencias del sector y los casos de uso.

Ir a la comunidad
Ordenador portátil con PLCnext Store en la pantalla

La PLCnext Store ofrece aplicaciones de software (apps) con las que puede ampliar directa y fácilmente las funciones de un PLCnext Control. La transparencia de las tiendas también permite a otros proveedores poner a la venta las apps que han desarrollado. Con la PLCnext Store obtendrá una amplia gama de apps para cada aplicación, desde bibliotecas de software para la programación acelerada hasta aplicaciones preprogramadas que no requieren conocimientos de programación para su uso.

Ir a la PLCnext Store
E-Paper
Nuevo E-paper sobre PLCnext Technology

Este primer E-Paper interactivo sobre PLCnext Technology le ofrece toda la información que necesita en un solo lugar.
En este E-Paper encontrará botones que le permitirán una mayor interacción. Déjese inspirar por casos de uso apasionantes. Observe más detalladamente nuestro hardware con figuras en 3D. Obtenga más información sobre los productos en nuestra tienda web o conozca mejor las cuatro partes del ecosistema. También hay múltiples enlaces relacionados y vídeos integrados sobre todos sus temas favoritos.

Ir al E-Paper
E-Paper de PLCnext Technology

Más información

Portátil con PLCnext Community
PLCnext Community
Join and get involved - PLCnext Community ofrece toda la información sobre la PLCnext Technology. Descubra ejemplos de aplicaciones, instrucciones, tutoriales y vídeos de aprendizaje, así como preguntas frecuentes o descargas de software y firmware.
Ir a la PLCnext Community
Estación de E/S remota en el armario de control
Sistemas de E/S remotos
Los sistemas de E/S remotos de Phoenix Contact con índices de protección IP20 e IP65/67 son adecuados para todos los sistemas de bus y redes usuales. Registre señales de entrada y salida directamente en el armario de control o en sus instalaciones y máquinas.
Ir a los sistemas de E/S remotos
Interfaces hombre-máquina y PC industriales
HMI y PC industriales
Le ofrecemos HMI, potentes PC industriales y soluciones personalizadas para sus requisitos.
Más información sobre HMI y PC industriales
