Módulo de relé para señales de salida digitales para conmutar cargas con máx. 3 A de corriente nominal y una tensión máxima de 230 V AC. El contacto de conmutación está protegido mediante un fusible intercambiable de 3 A integrado. Si falla el fusible, se indica con un LED. En el lado de campo hay disponible un contacto normalmente abierto. El módulo se instala con contacto macho en un elemento de base Marshalling E/S VIP adecuado. La instalación de la zona 2 se permite de acuerdo con el tipo de protección "ec".
IOA REL 230V DO/BFI/NO/3.0A/EX
-
Módulo de relés
2910421
Módulo de relé para elementos de base Marshalling E/S VIP. Para conmutar cargas de 230 V AC hasta máx. 3 A. Incluye fusible e indicación de fallo de fusible. Se puede usar un contacto normalmente abierto.
Este producto precisa otros productos para su funcionamiento.
Accesorios necesarios
Detalles de producto

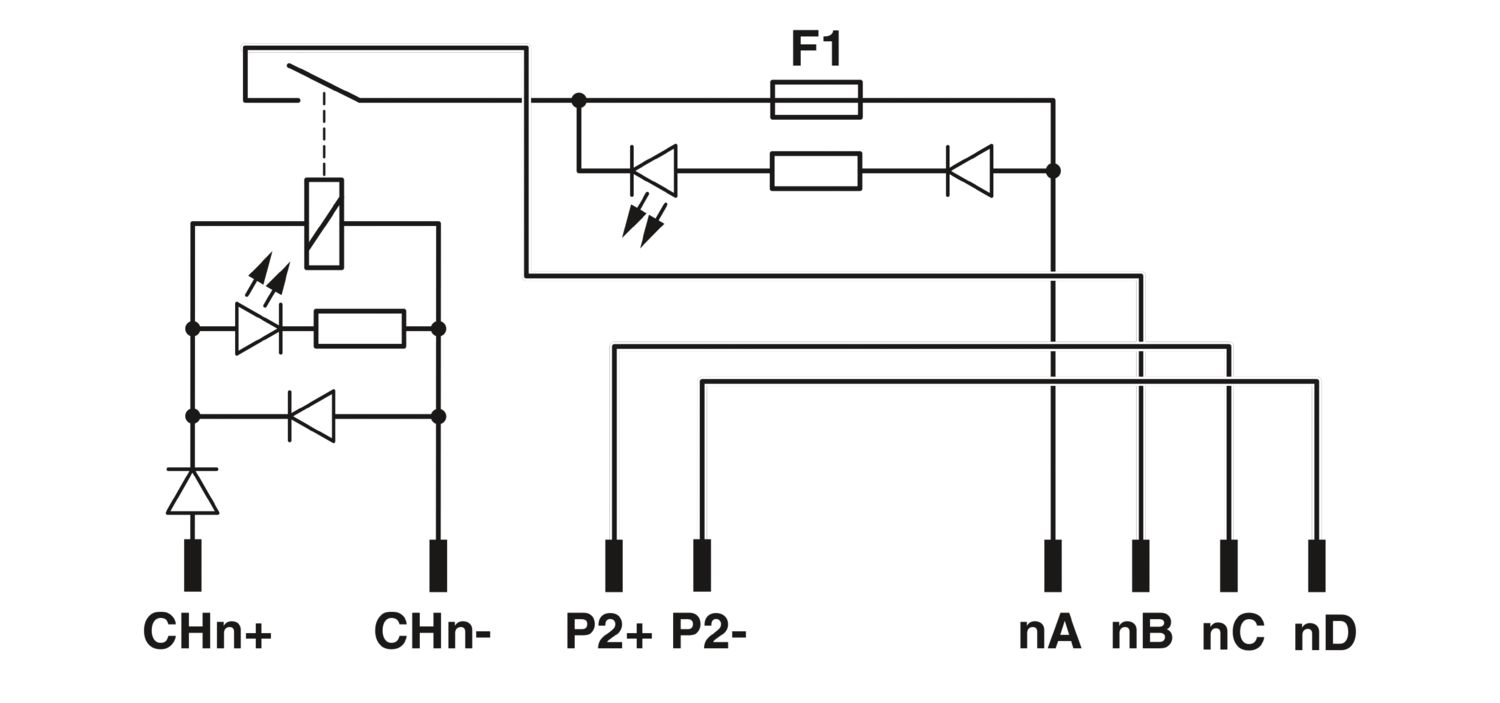

| Tipo de producto | Módulo de relés |
| Familia de productos | VIP I/O-Marshalling |
| Aplicación | Función de salida |
| Modo operativo | Tiempo de trabajo 100 % |
| Vida útil mecánica | 2x 107 periodicidades de cambio de estado |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 2 |
| Estado de mantenimiento de datos | |
| Fecha del último mantenimiento de los datos | 21.03.2025 |
| Lado de excitación | |
| Tensión nominal de entrada UN | 24 V DC |
| Margen de tensión de entrada referido a UN | 0,9 ... 1,1 |
| Corriente de entrada típica a UN | 13,5 mA |
| Tiempo de reacción típico | 5 ms |
| Tiempo típico de apertura | 8 ms |
| Circuito de protección | Prot. contra inversión de polaridad; Diodo contra inv. de polaridad |
| Diodo de libre circulación; Diodo de libre circulación | |
| Indicación de la tensión de servicio | LED amarillo |
| Conmutar | |
| Tipo de conmutación del contacto | 1 contacto abierto |
| Tipo de contacto de conmutación | Contacto simple |
| Tipo de conexión del contacto | Contacto de potencia |
| Material del contacto | AgSnO |
| Tensión de conmutación máxima | 230 V AC |
| Corriente constante límite | 3 A (Fusible limitado) |
| Corriente de conexión máxima | bajo consulta |
| Corriente de conmutación mínima | 10 mA (para 12 V) |
| Potencia de ruptura (carga óhmica) máxima | 23 W (con 110 V DC) |
| 690 VA (230 V AC) | |
| Circuito de mando | |
| Tipo de conexión | Espadín |
| Datos técnicos de seguridad | |
| Tensión de entrada Ui | 24 V DC |
| Corriente de entrada Ii | 13,5 mA |
| Esquema de dimensiones |
|
| Anchura | 10,3 mm |
| Altura | 64,2 mm |
| Profundidad | 72,9 mm |
| Color | gris (RAL 7042) |
| Clase de inflamabilidad según UL 94 | V0 |
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -40 °C ... 70 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Altitud | ≤ 2000 m |
| Humedad de aire admisible (servicio) | 0 % ... 95 % (sin condensación) |
| ATEX | |
| Marcado | II 3G Ex ec nC IIC T4 Gc |
| Certificado | Sira 17ATEX4293X |
| IECEx | |
| Marcado | Ex ec nC IIC T4 Gc |
| Certificado | IECEx SIR 17.0078X |
| UKEX | |
| Marcado | II 3G Ex ec nC IIC T4 Gc |
| Certificado | PxCIF23UKEX2910153X |
| UL, EE. UU. / Canadá | |
| Marcado | Class I, Div. 2, Groups A, B, C, D T4 |
| Class I, Zone 2, Group IIC T4 | |
| CSA, USA/Canada | |
| Marcado | Class I, Div. 2, Groups A, B, C, D T4 |
| Class I, Zone 2, AEx ec nC IIC T4 Gc | |
| Ex ec nC IIC T4 Gc | |
| Normas/especificaciones | IEC 60664 |
| DIN EN 50178 |
| Tipo de montaje | Montaje por encaje |
| Indicaciones de montaje | Conector para VIP/...base... |
| Posición para el montaje | discrecional |
ATEX
ID de homologación: SIRA 17ATEX4293XCSA
ID de homologación: 70134758cUL Listed
ID de homologación: FILE E 196811UL listado
ID de homologación: FILE E 196811CSAus
ID de homologación: 70134758
Sus ventajas
Indicación de fallo de fusible de salida
Indicación de actividad para bobina de relé
La habilitación a dos niveles permite la comprobación de la tensión en dispositivos que funcionen con corriente de campo
Canal para el marcado de accesorios
Fusible sustituible de tipo TE5
Opción para la ordenación interna (230 V) de dispositivos de campo conectados
La sincronización integrada reduce posibles errores por el usuario durante la sustitución
Relé con contacto NA
