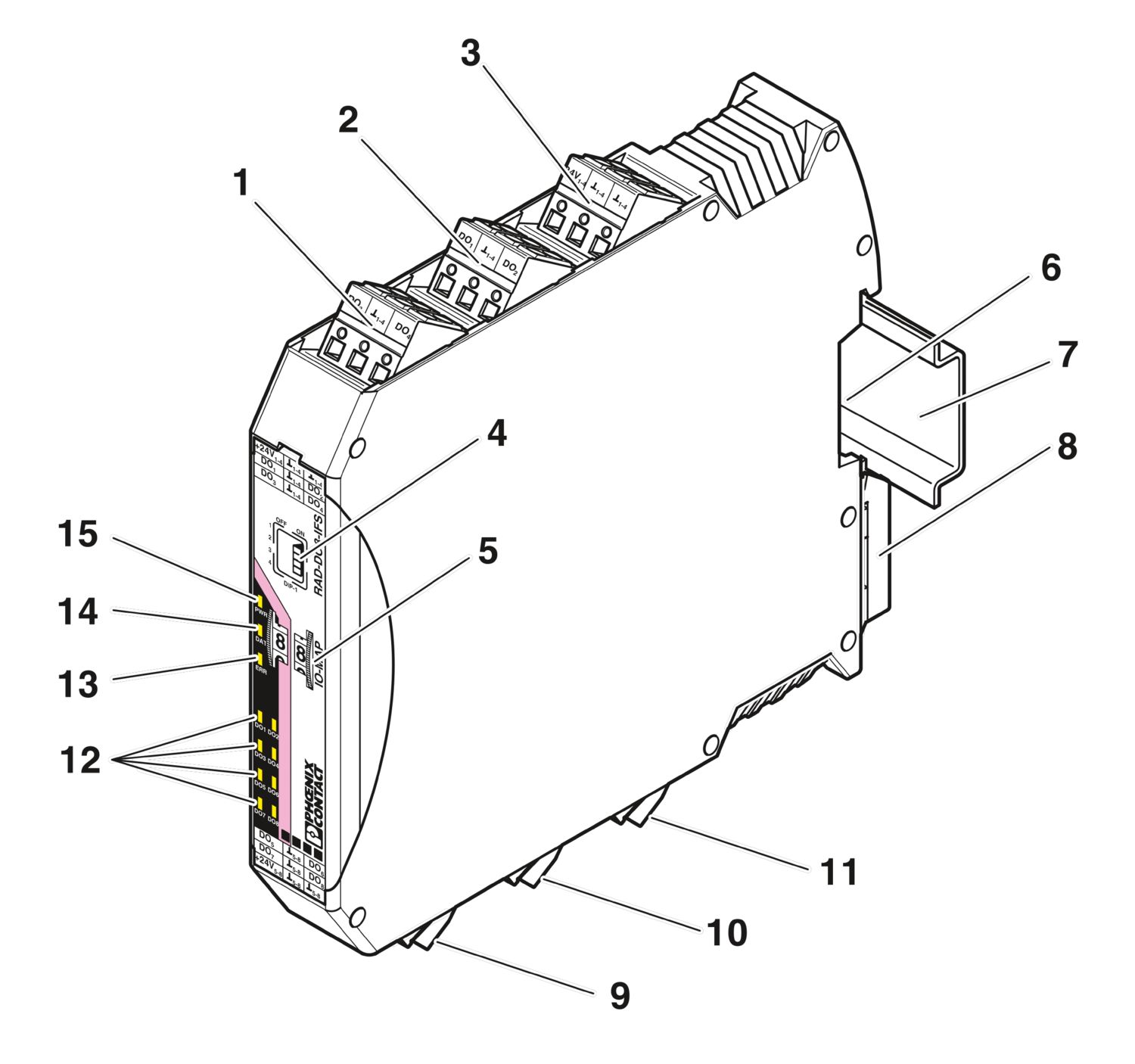

RAD-DO8-IFS
-
Módulo de ampliación de E/S
2902811
Radioline: módulo de ampliación de E/S, 8 salidas de transistor digitales (30,5 V DC/200 mA)
Este producto precisa otros productos para su funcionamiento.
Accesorios necesarios
Descarga gratuita disponible.
Descargas
Detalles de producto

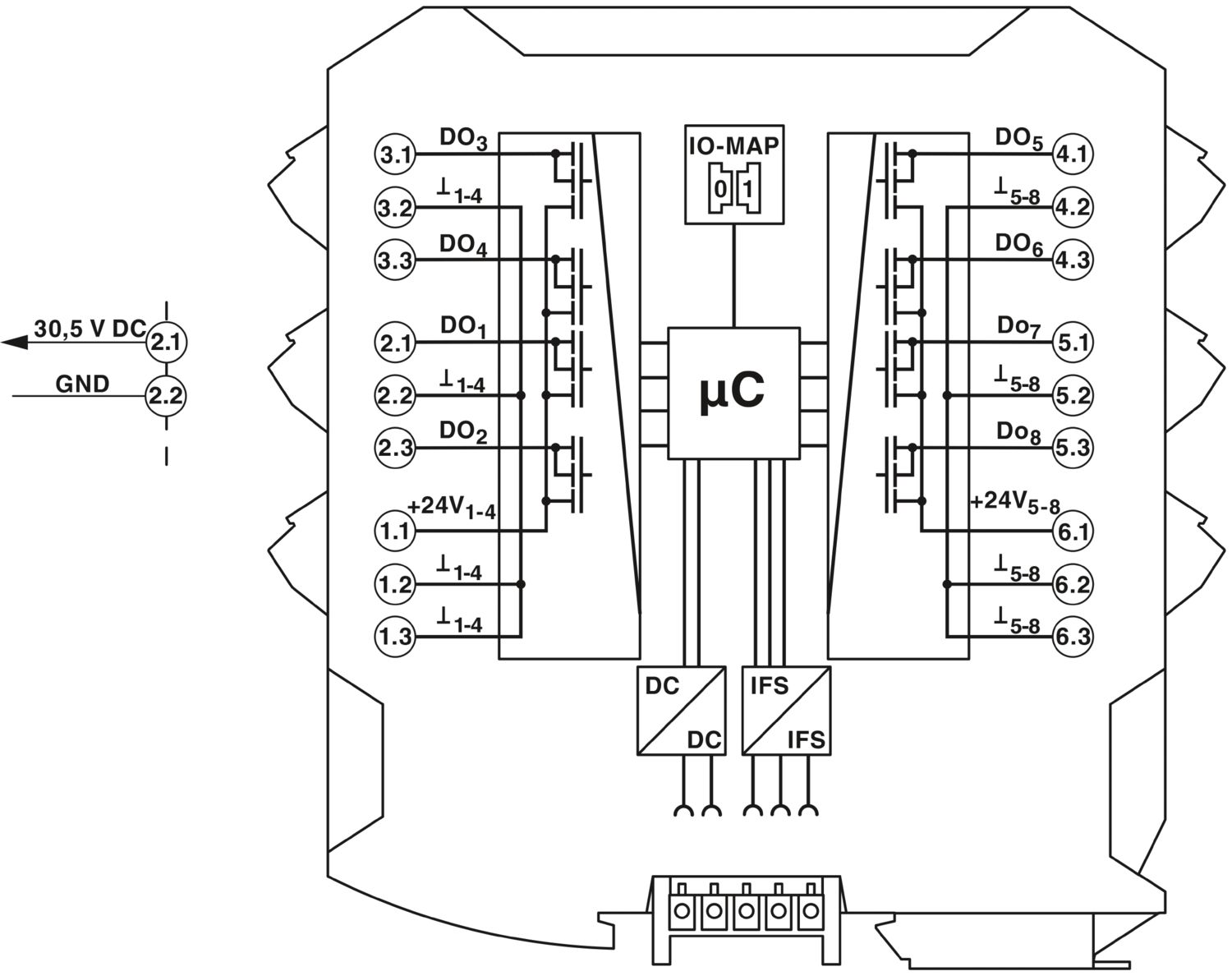

| Nota sobre el uso | |
| Nota sobre la aplicación | Solo para el uso industrial |
| Tipo de producto | Módulo de ampliación |
| MTTF | 1594 Años (SN 29500 estándar, temperatura 25 °C, ciclo de trabajo 21 %) |
| 600 Años (SN 29500 estándar, temperatura 40 °C, ciclo de trabajo 34,25 %) | |
| 230 Años (SN 29500 estándar, temperatura 40 °C, ciclo de trabajo 100 %) | |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 2 |
| Tensión de aislamiento de dimensionamiento | 60 V (Según EN/IEC 60079-7) |
| Separación galvánica | 50 V (Tensión asignada de aislamiento (entre los grupos de canales 1...4 y 5...8 / alimentación TBUS, aislamiento reforzado según EN 61010)) |
| 300 V (Tensión nominal de aislamiento (de este a los equipos adyacentes, aislamiento básico según EN/IEC 61010)) | |
| Tensión de prueba E/S digitales | 1,5 kV AC (50 Hz, 1 min.) |
| Potencia disipada máxima con condición nominal | 0,528 W |
| Protección contra sobretensiones transitorias | sí |
| Alimentación | |
| Tensión de alimentación | 19,2 V DC ... 30,5 V DC (Conector de bus para carriles) |
| Absorción de corriente máxima | ≤ 22 mA (@24 VDC, @ 25°C) |
| Digital | |
| Denominación Salida | Salida de transistor, activa |
| Número de salidas | 8 |
| Tipo de conmutación del contacto | Transistor |
| Tensión de alimentación | 12 V DC ... 30,5 V DC (para salidas digitales) |
| Tensión de conmutación máxima | 30,5 V DC |
| Corriente de conmutación máxima | 0,2 A (por canal) |
| Corriente de salida en estado de desconexión | ≤ 300 µA |
| Tensión de salida en estado de desconexión | ≤ 2 V |
| Frecuencia de conmutación máxima | 10 Hz |

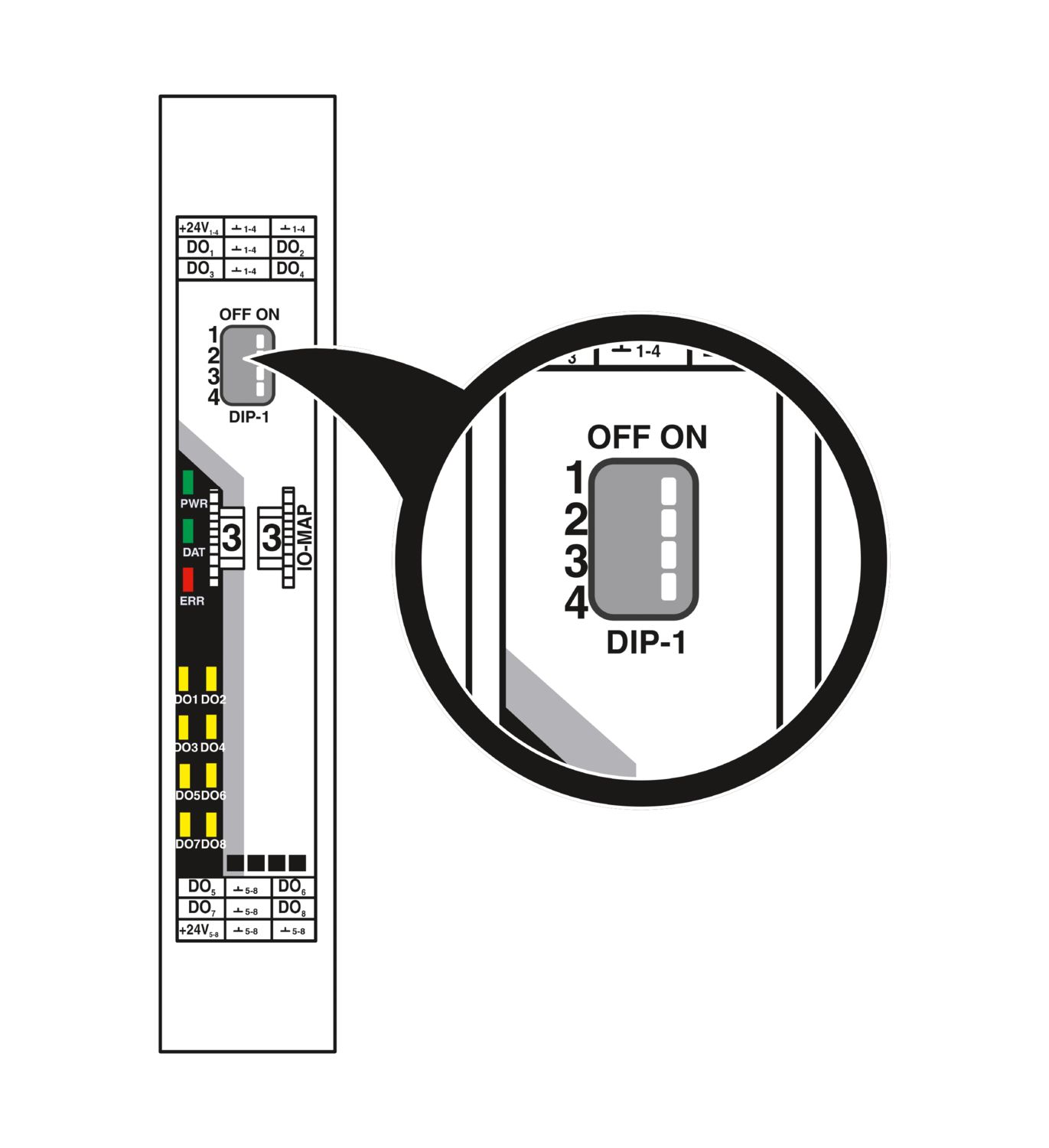

| Comportamiento de las salidas (ajustable mediante conmutador DIP) | Hold / Reset |
| Par de apriete | 0,5 Nm ... 0,6 Nm |
| 5 lbf-in. ... 7 lbf-in. | |
| Tipo de conexión | Conexión por tornillo |
| Longitud de pelado | 7 mm |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 14 |

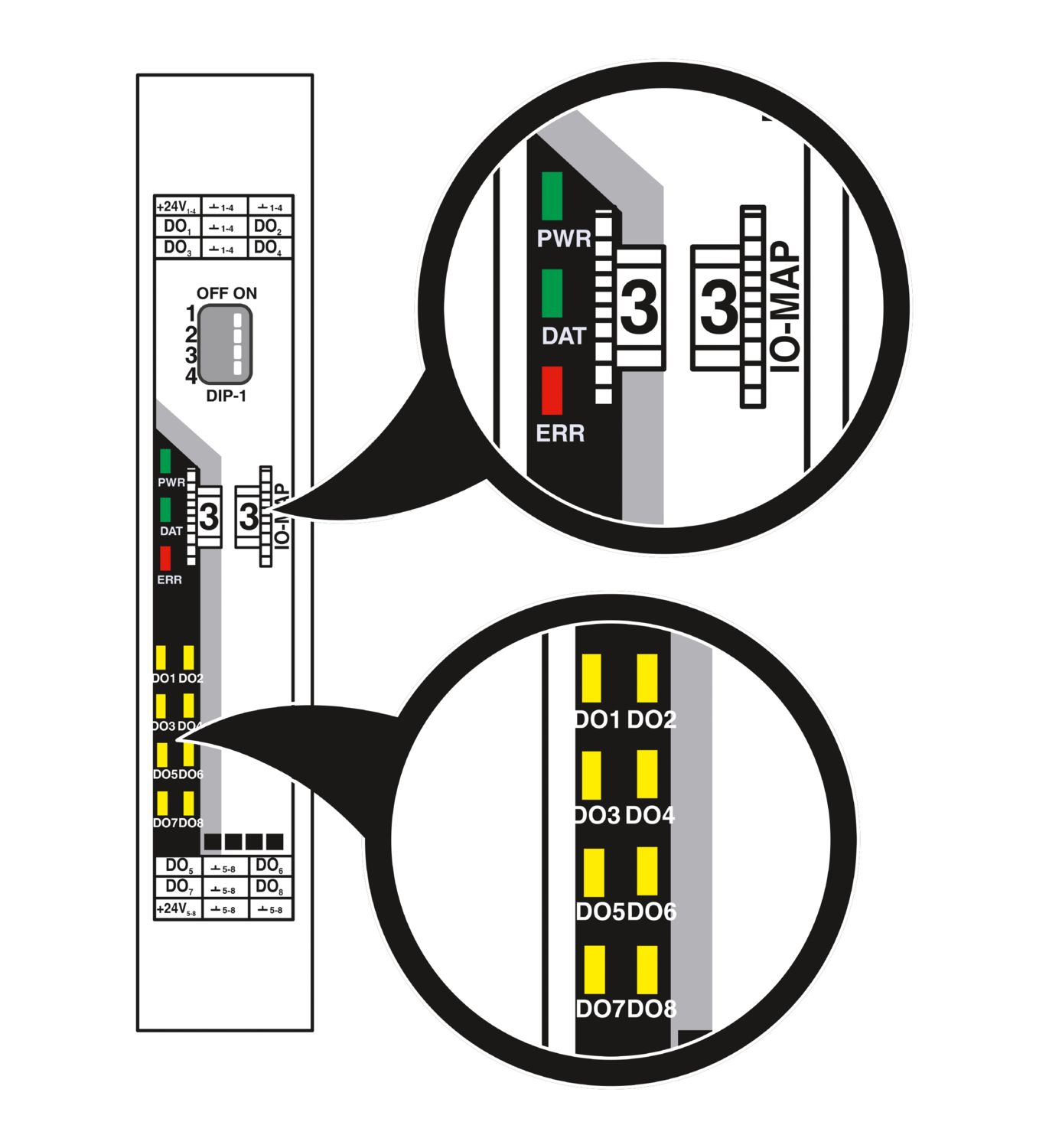

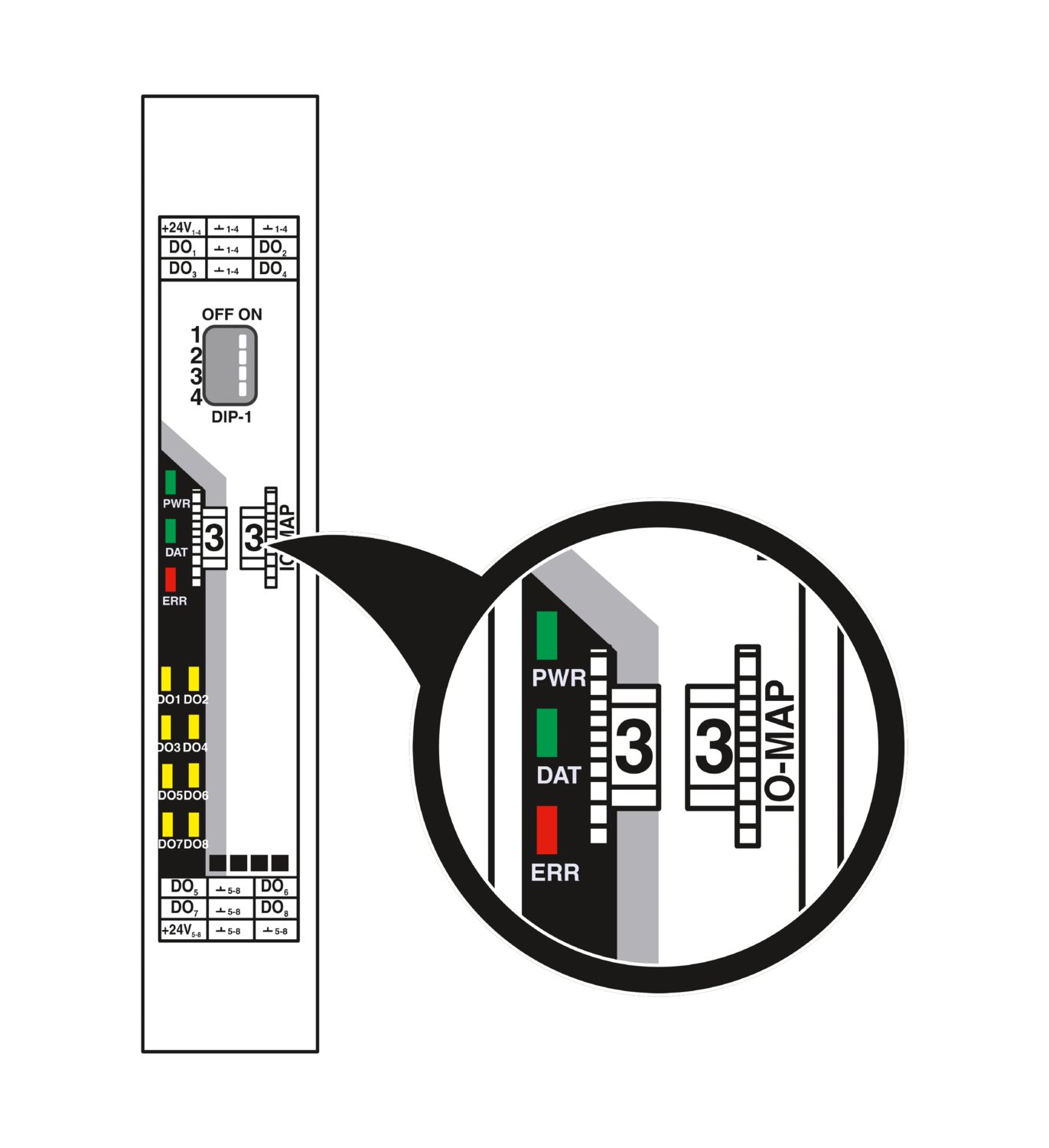

| Indicación de estado | LED tensión de alimentación, PWR (verde) |
| LED verde (comunicación de bus, DAT) | |
| LED error en periferia, ERR (rojo) | |
| LED amarillo (salida digital, DO1) | |
| LED amarillo (salida digital, DO2) | |
| LED amarillo (salida digital, DO3) | |
| LED amarillo (salida digital, DO4) | |
| LED amarillo (salida digital, DO5) | |
| LED amarillo (salida digital, DO6) | |
| LED amarillo (salida digital, DO7) | |
| LED amarillo (salida digital, DO8) |
| Esquema de dimensiones |
|
| Anchura | 17,5 mm |
| Altura | 113 mm |
| Profundidad | 114,5 mm |
| Color (Carcasa) | gris (RAL 7042) |
| Material (Caja) | PA 6.6-FR |
| Clase de inflamabilidad según UL 94 | V0 |
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -40 °C ... 70 °C |
| -40 °F ... 158 °F | |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| -40 °F ... 185 °F | |
| Altitud | 2000 m |
| Humedad de aire admisible (servicio) | 20 % ... 85 % |
| Humedad de aire admisible (almacenamiento / transporte) | 20 % ... 85 % |
| Choque | 16g, 11 ms |
| Vibración (servicio) | según IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
| CE | |
| Certificado | Conformidad CE |
| ATEX | |
| Marcado | II 3 G Ex ec IIC T4 Gc |
| Certificado | IBExU 15 ATEX B008 X |
| Observación | Tenga en cuenta las instrucciones especiales de instalación indicadas en la documentación. |
| IECEx | |
| Marcado | Ex ec IIC T4 Gc |
| Certificado | IECEx IBE 13.0019X |
| EAC Ex | |
| Marcado | 2Ex nA nC IIC T4 Gc X |
| Certificado | RU C-DE.HB49.B.00033/20 |
| UL, EE. UU. / Canadá | |
| Marcado | 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T4A | |
| Class I, Zone 2, IIC T4 | |
| CCC / China-Ex | |
| Marcado | Ex ec IIC T4 Gc |
| Certificado | 2022122310115625 |
| Prueba de gases nocivos | |
| Marcado | ISA-S71.04-1985 G3 Harsh Group A |
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
| Resistencia a interferencias | EN 61000-6-2 |
| Emisión de interferencias | |
| Normas/especificaciones | EN 61000-6-4 |
| Denominación de norma | Directiva CEM 2014/30/UE |
| Normas/disposiciones | EN 61000-6-2 |
| Denominación de norma | Directiva CEM 2014/30/UE |
| Normas/disposiciones | EN 61000-6-4 |
| Denominación de norma | Directiva EX (ATEX) |
| Normas/disposiciones | EN 60079-0 |
| Denominación de norma | Directiva EX (ATEX) |
| Normas/disposiciones | EN 60079-15 |
| Tipo de montaje | Montaje sobre carril DIN |
| Indicaciones de montaje | sobre carril normalizado NS 35 conforme a EN 60715 |
| Posición para el montaje | discrecional |
