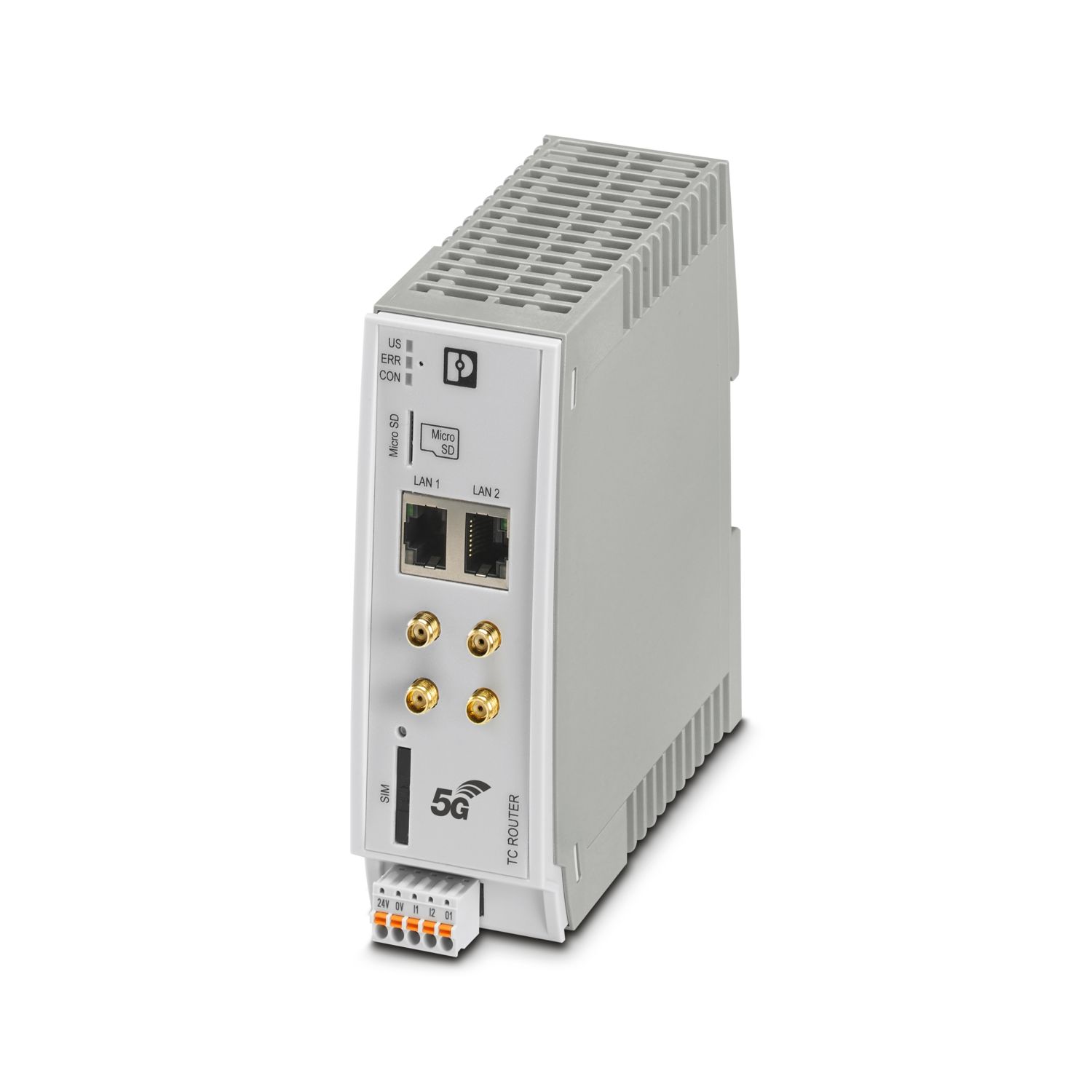

TC 5G PRIVNET ROUTER - Router - 1223912

Notas

Nota sobre el uso
Nota sobre la aplicación	Solo para el uso industrial

Propiedades del artículo

Tipo de producto	Router de radiotelefonía móvil

Propiedades eléctricas

Separación galvánica	VCC // 5G // Ethernet // PE
Potencia disipada máxima con condición nominal	7,2 W
Tipo de red	Radiotelefonía móvil
Alimentación
Tensión de alimentación	10 V DC ... 30 V DC (Mediante borna push-in enchufable)
Absorción de corriente típica	300 mA (24 V DC)
Absorción de corriente máxima	tbd
Función
Gestión	Gestión basada en web, SNMP

Datos de entrada

Digital
Descripción de la entrada	Entrada digital
Número de entradas	2
Señal de entrada Tensión	10 V DC ... 30 V DC
Nivel de conmutación señal "1"	10 V DC ... 30 V DC

Datos de salida

Señal
Denominación Salida	Salida digital
Número de salidas	1
Señal de salida tensión	10 V DC ... 30 V DC (En función de la tensión de servicio)
Señal de salida corriente	≤ 50 mA (No resistente al cortocircuito)

Interfaces

Datos: Interfaz Ethernet, 10/100Base-T(X) según IEEE 802.3
Velocidad de transmisión serie	10/100 Mbits/s, autonegociación
Tipo de conexión	Hembra RJ45, apantallada
Número de canales	2
Longitud de transmisión	100 m (par trenzado apantallado)
Protocolos soportados	TCP/IP, UDP/IP, FTP, HTTP(S)
Protocolos auxiliares	ARP, DHCP, PING (ICMP), SNMP V1/V2, SMTP(S), NTP, SSL/TLS, STARTTLS
Inalámbrico
Descripción de la interfaz	5G (FDD + TDD) / 4G (FDD + TDD) / 3G (UMTS/HSPA)
Gama de frecuencias	2500 MHz (5G NSA, n41)
		3700 MHz (5G NSA, n77)
		3500 MHz (5G NSA, n78)
		4700 MHz (5G NSA, n79)
		2500 MHz (5G SA, n41)
		3700 MHz (5G SA, n77)
		3500 MHz (5G SA, n78)
		4700 MHz (5G SA, n79)
		2100 MHz (5G SA, n1)
		1900 MHz (5G SA, n2)
		1800 MHz (5G SA, n3)
		850 MHz (5G SA, n5)
		2600 MHz (5G SA, n7)
		900 MHz (5G SA, n8)
		700 MHz (5G SA, n12)
		800 MHz (5G SA, n20)
		1900 MHz (5G SA, n25)
		700 MHz (5G SA, n28)
		2600 MHz (5G SA, n38)
		2300 MHz (5G SA, n40)
		3500 MHz (5G SA, n48)
		1700 MHz (5G SA, n66)
		600 MHz (5G SA, n71)
		2100 MHz (LTE (FDD), B1)
		1900 MHz (LTE (FDD), B2)
		1800 MHz (LTE (FDD), B3)
		1700 MHz (LTE (FDD), B4)
		850 MHz (LTE (FDD), B5)
		2600 MHz (LTE (FDD), B7)
		900 MHz (LTE (FDD), B8)
		700 MHz (LTE (FDD), B12)
		700 MHz (LTE (FDD), B13)
		700 MHz (LTE (FDD), B14)
		700 MHz (LTE (FDD), B17)
		850 MHz (LTE (FDD), B18)
		850 MHz (LTE (FDD), B19)
		800 MHz (LTE (FDD), B20)
		1900 MHz (LTE (FDD), B25)
		850 MHz (LTE (FDD), B26)
		700 MHz (LTE (FDD), B28)
		700 MHz (LTE (FDD), B29)
		2300 MHz (LTE (FDD), B30)
		1500 MHz (LTE (FDD), B32)
		1700 MHz (LTE (FDD), B66)
		600 MHz (LTE (FDD), B71)
		2000 MHz (LTE (TDD), B34)
		2600 MHz (LTE (TDD), B38)
		1900 MHz (LTE (TDD), B39)
		2300 MHz (LTE (TDD), B40)
		2500 MHz (LTE (TDD), B41)
		3500 MHz (LTE (TDD), B42)
		3700 MHz (LTE (TDD), B43)
		3600 MHz (LTE (TDD), B48)
		5900 MHz (LAA, B46)
		2100 MHz (UMTS/HSPA B1)
		1900 MHz (UMTS/HSPA B2)
		1800 MHz (UMTS/HSPA B3)
		1700 MHz (UMTS/HSPA B4)
		850 MHz (UMTS/HSPA B5)
		800 MHz (UMTS/HSPA B6)
		900 MHz (UMTS/HSPA B8)
		800 MHz (UMTS/HSPA B19)
Antena	Impedancia de 50 Ω, hembra para antena SMA
Tipo de conexión de la antena	SMA (hembra)
Interfaz SIM	1,8 V, 3 V
UMTS	HSPA 3GPP R9
LTE	CAT16
Compatibilidad con países	Europa

Dimensiones

Anchura	45 mm
Altura	130 mm
Profundidad	126 mm

Datos del material

Color (Parte superior de la carcasa)	gris claro (RAL 7035)
Material (Caja)	Plástico

Ensayos mecánicos

Resistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6	: 5g, 10 ... 150 Hz, 2,5 h, en dirección XYZ
Choque según EN 60068-2-27/IEC 60068-2-27	: 15g

Condiciones medioambientales y de vida útil

Condiciones ambientales
Índice de protección	IP20
Temperatura ambiente (servicio)	tbd
Temperatura ambiente (almacenamiento / transporte)	tbd
Humedad de aire admisible (servicio)	10 % ... 95 % (sin condensación)
Humedad de aire admisible (almacenamiento / transporte)	10 % ... 95 % (sin condensación)

Homologaciones

CE
Certificado	Conformidad CE

Datos CEM

Compatibilidad electromagnética	Conformidad con la directiva RED 2014/53/UE

Montaje

Código de artículo	1223912
Unidad de embalaje	1 Unidades
Cantidad mínima de pedido	1 Unidades
Clave de venta	*****
Clave de producto	DNC422
GTIN	4063151312855
Peso por unidad (incluido el embalaje)	377 g
Peso por unidad (sin incluir el embalaje)	268 g
Número de tarifa arancelaria	85176200
País de origen	DE

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí (Ninguna excepción)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Ninguna sustancia con una fracción de masa superior a 0,1 %
