El adaptador para fibra óptica PSI-MOS-RS485W2/FO... convierte la señal de datos eléctrica en óptica con protocolo transparente. El diagnóstico óptico integrado facilita una vigilancia permanente de los trayectos de fibra óptica durante la instalación e incluso durante el funcionamiento. Si la potencia de las señales en trayectos de fibra óptica desciende a un nivel crítico, se activa el contacto de conmutación sin potencial. Los equipos terminales PSI-MOS-RS485W2/FO... E realizan la conversión de una interfaz RS-485 en un cable de fibra óptica. Se emplean preferentemente para conexiones punto a punto.
PSI-MOS-RS485W2/FO1300 E
-
Convertidor de fibra óptica
2708562
Convertidor de fibra óptica, con diagnóstico óptico integrado, contacto de alarma, para sistemas de bus de 2 hilos RS-485 (SUCONET K, MODBUS ...) de hasta 500 kbits/s, codificación NRZ, equipo terminal con una interfaz de fibra óptica (SC-Duplex), 1300 nm, para cable de fibra de vidrio

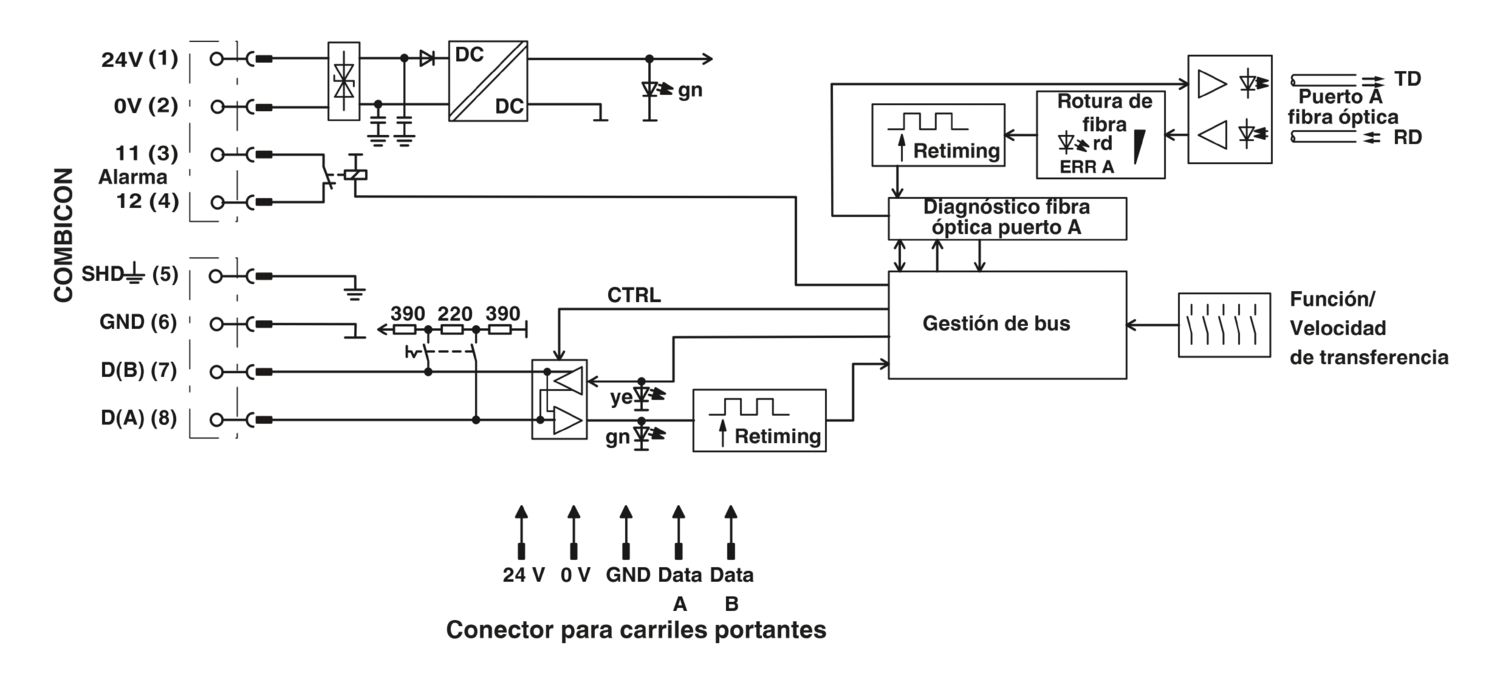

Detalles de producto
| Nota sobre el uso | |
| Nota sobre la aplicación | Solo para el uso industrial |
| Restricción de uso | |
| Observación CCCex | El empleo en zonas Ex no está permitido en China. |
| Tipo de producto | Convertidor de medios |
| Familia de productos | PSI-MOS |
| MTTF | 903 Años (SN 29500 estándar, temperatura 25 °C, ciclo de trabajo 21 %) |
| 412 Años (SN 29500 estándar, temperatura 40 °C, ciclo de trabajo 34,25 %) | |
| 169 Años (SN 29500 estándar, temperatura 40 °C, ciclo de trabajo 100 %) | |
| MTBF | 484 Años (Estándar Telcordia, temperatura 25 °C, ciclo de trabajo 21% (5 días por semana, 8 horas por día)) |
| 102 Años (Estándar Telcordia, temperatura 40 °C, ciclo de trabajo 34,25 % (5 días por semana, 12 horas por día)) |
| Separación galvánica | VCC // RS-485 |
| Potencia disipada máxima con condición nominal | 1,375 W |
| Tensión de prueba Interfaz de datos/alimentación | 1,5 kVeff (50 Hz, 1 min.) |
| Alimentación | |
| Tensión de alimentación | 18 V DC ... 32 V DC |
| Tensión nominal de alimentación | 24 V DC (según UL) |
| Absorción de corriente típica | 55 mA (24 V DC) |
| Absorción de corriente máxima | 90 mA |
| ≤ 2 A (En caso de funcionamiento en una estación de red a través del conector de bus para carril) | |
| Conmutar | |
| Denominación Salida | Salida de relé |
| Descripción de la salida | Salida de aviso de fallos |
| Número de salidas | 1 |
| Tensión de conmutación máxima | 60 V DC (Carga óhmica, carga general) |
| 30 V AC (Carga óhmica) | |
| 42 V AC (peak, carga resistiva) | |
| Corriente constante límite | 0,46 A |
| Alimentación | |
| Tipo de conexión | Borne enchufable de conexión por tornillo COMBICON |
| Longitud de pelado | 7,00 mm |
| Par de apriete | 0,56 Nm ... 0,79 Nm |
| Distorsión de bits entrada | ± 35 % (Admisible) |
| Distorsión de bits, salida | < 6,25 % |
| Señal | Modbus |
| S-BUS | |
| Suconet K | |
| J-BUS | |
| DATA HIGHWAY | |
| Datos: cable de fibra óptica | |
| Número de canales | 1 |
| Potencia de emisión mínima | -3,4 dBm (Fibra de vidrio multimodo 50/125 μm) |
| -4,7 dBm (Fibra de vidrio multimodo 62,5/125 μm) | |
| -5,5 dBm (Fibra de vidrio monomodo de 9/125 μm) | |
| Longitud de transmisión, incl. reserva del sistema de 3 dB | 25 km (Con F-G 50/125 0,7 dB/km para 1300 nm) |
| 22 km (Con F-G 62,5/125 0,8 dB/km para 1300 nm) | |
| 45 km (con F-E 9/125 0,4 dB/km a 1300 nm) | |
| Protocolo de transmisión | Transparente de protocolo para interface RS-485 |
| Tipo de conexión | SC-dúplex |
| Longitud de onda | 1300 nm |
| Sensibilidad de receptor mínima | -25,5 dBm (50/125 µm) |
| -25,5 dBm (62,5/125 µm) | |
| -26,5 dBm (9/125 µm) | |
| Sensibilidad de receptor máxima | 0 dBm (9/125 µm) |
| Medio de transmisión | Fibra de vidrio multimodo |
| Fibra de vidrio unimodo | |
| Datos: Interfaz RS-485, 2 hilos | |
| Velocidad de transmisión serie | 4,8/ 9,6/ 19,2/ 38,4/ 57,6/ 75/ 93,75/ 115,2/ 136/ 187,5/ 375/ 500 kbits/s |
| Tipo de conexión | Conexión por tornillo enchufable |
| Longitud de transmisión | ≤ 1200 m (En función de la velocidad de transmisión de datos con una línea de datos apantallada, de par trenzado) |
| Resistencia terminal | 390 Ω (conectable) |
| 220 Ω | |
| 390 Ω | |
| Unifilar/punto de embornaje rígido | 0,2 mm² ... 2,5 mm² |
| Unifilar/punto de embornaje flexible | 0,2 mm² ... 2,5 mm² |
| Sección del conductor flexible AWG máx. | 14 |
| Sección del conductor flexible AWG mín. | 24 |
| Unifilar/punto de embornaje rígido AWG máx. | 14 |
| Unifilar/punto de embornaje rígido AWG mín. | 24 |
| Medio de transmisión | Cobre |
| Formato de fichero/codificación | UART (11/10 bits conmutables; NRZ), tolerante al resbalamiento |
| Conmutación de dirección de datos | De autogobierno |
| Esquema de dimensiones |
|
| Anchura | 35 mm |
| Altura | 99 mm |
| Profundidad | 105 mm |
| Color (Carcasa) | gris (RAL 7042) |
| Material (Caja) | PA 6.6-FR |
| Cable de fibra óptica | |
| Tipos de fibra | 50/125 µm |
| 9/125 µm | |
| Fibra de vidrio | |
| Resistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6 | : 5g, 10 ... 150 Hz, 2,5 h, en dirección XYZ |
| Choque según EN 60068-2-27/IEC 60068-2-27 | : 15g, duración 11 ms, impulso de choque en forma de semisinusoide |
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -20 °C ... 60 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Altitud | ≤ 5000 m (Véase la declaración del fabricante para conocer las limitaciones sobre la altura de servicio) |
| ≤ 2000 m (Zonas EX) | |
| Humedad de aire admisible (servicio) | 30 % ... 95 % (sin condensación) |
| CE | |
| Certificado | Conformidad CE |
| ATEX | |
| Marcado | II 3 G Ex ec IIC T4 Gc |
| Certificado | UL 21 ATEX 2550X |
| Observación | Tenga en cuenta las instrucciones especiales de instalación indicadas en la documentación. |
| IECEx | |
| Marcado | Ex ec IIC T4 Gc |
| Certificado | IECEx ULD 21.0013X |
| UL, EE. UU. / Canadá | |
| Marcado | Class I, Zone 2, AEx ec IIC T4 Gc |
| Ex ec IIC T4 Gc X | |
| Class I, Div. 2, Groups A, B, C, D | |
| Prueba de gases nocivos | |
| Marcado | ISA-S71.04-1985 G3 Harsh Group A |
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
| Resistencia a interferencias | EN 61000-6-2 |
| Emisión de interferencias | |
| Normas/especificaciones | EN 55011 |
| Descarga de electricidad estática | |
| Normas/especificaciones | EN 61000-4-2 |
| Descarga de electricidad estática | |
| Descarga en contacto | ± 6 kV |
| Descarga en el aire | ± 8 kV |
| Observación | Criterio B |
| Campo electromagnético AF | |
| Normas/especificaciones | EN 61000-4-3 |
| Campo electromagnético AF | |
| Intensidad de campo | 10 V/m |
| Observación | Criterio A |
| Transitorios rápidos (Burst) | |
| Normas/especificaciones | EN 61000-4-4 |
| Transitorios rápidos (Burst) | |
| Entrada | ± 2 kV |
| Señal | ± 2 kV |
| Observación | Criterio B |
| Sobrecorriente momentánea (surge) | |
| Normas/especificaciones | EN 61000-4-5 |
| Sobrecorriente momentánea (surge) | |
| Entrada | ± 0,5 kV |
| Señal | ± 1 kV |
| Observación | Criterio B |
| Perturbaciones conducidas | |
| Normas/especificaciones | EN 61000-4-6 |
| Perturbaciones conducidas | |
| Observación | Criterio A |
| Tensión | 10 V |
| Emisión de interferencias | |
| Normas/especificaciones | EN 55011 |
| Observación | Clase A, campo de aplicación industria |
| Criterios | |
| Criterio A | Comportamiento de servicio normal dentro de los límites determinados. |
| Criterio B | Alteración transitoria del comportamiento de servicio, que es corregida por el propio aparato. |
| Libre de sustancias humectantes de barniz perturbadoras | VDMA 24364:2018-05 |
| Tipo de montaje | Montaje sobre carril DIN |
cULus Recognized
ID de homologación: E238705ATEX
ID de homologación: PxCIF07ATEX2708559XIECEx
ID de homologación: IECEx ULD 21.0013XcUL Listed
ID de homologación: E199827UL listado
ID de homologación: E199827ATEX
ID de homologación: UL 21 ATEX 2550X
Sus ventajas
Conexiones enchufables con borna de tornillo COMBICON
Distribución de paso de la tensión de alimentación y de las señales de datos mediante conectores de bus para carril
Mediante el conector de bus para carril, puede combinarse modularmente con el repetidor de cobre
Detección automática de la velocidad de transmisión datos o ajuste fijo de la velocidad de transmisión de datos mediante conmutador DIP
Posibilidad alimentación de tensión redundante con fuente alim. sistema opcional
Separación galvánica de alta calidad entre todas las interfaces (RS-485//puertos fibra óptica//alimentación//conector para carril)
Homologado para el empleo en la zona 2
Contacto de conmutación flotante para el aviso de alarma prematuro en tramos de fibra óptica críticos
Diagnóstico óptico integrado para la supervisión permanente de tramos de fibra óptica
Para vel. transm. hasta 500 kbits/s
