cULus Recognized
ID de homologación: E118976-20230512| Tensión nominal UN | Corriente nominal IN | Sección AWG | Sección mm2 | |
|---|---|---|---|---|
| 29,9 V | 0,5 A |
FS 0,635/ 80-FV-R-10,0
-
Conectores hembra SMD
1334092
Clavija de enchufe SMD, corriente nominal: 0,5 A, tensión de prueba: 500 V AC, número de polos: 80, paso: 0,635 mm, color: negro, superficie de contacto: Au, tipo de conexión del contacto: Hembra, montaje: Soldadura SMD
Número de polos
Detalles de producto
| Tipo de producto | Clavija de enchufe SMD |
| Familia de productos | FS 0,635/..-FV-R-10,0 |
| Número de polos | 80 |
| Paso | 0,635 mm |
| Número de filas | 2 |
| Diseño del pin | Geometría pad lineal |
| Propiedades | |
| Corriente nominal IN | 0,5 A IEC 60512-5-2:2002-02 (40 polos / 60 polos) |
| Resistencia de contacto | 70 mΩ |
| Tensión de prueba | 500 V AC IEC 60512-4-1:2003-05 |
| Tensión nominal (I/1) | 125 V |
| Tensión transitoria nominal (I/1) | 0,8 kV |
| Transferencia de datos | |
| Velocidad de transmisión de datos | 20 GBit/s |
| Tipo de montaje | Soldadura SMD |
| Diseño del pin | Geometría pad lineal |
| Indicaciones de procesamiento | |
| Proceso | Soldadura por reflujo |
| Moisture Sensitive Level | MSL 1 |
| Classification Temperature Tc | 260 °C |
| Ciclos soldad. por reflujo | 3 |
| Datos del material - contacto | |
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
| Material contacto | Aleación de Cu |
| Características de la superficie | Revestimiento selectivo |
| Superficie de metal área de contacto (capa superior) | Oro (Au) |
| Superficie de metal área de contacto (capa intermedia) | Níquel (Ni) |
| Superficie de metal área de soldadura (capa superior) | Estaño (Sn) |
| Superficie de metal área de soldadura (capa intermedia) | Níquel (Ni) |
| Datos del material - carcasa | |
| Color (Carcasa) | negro (9005) |
| Material aislante | LCP |
| Grupo material aislante | IIIb |
| CTI según IEC 60112 | 150 |
| Clase de inflamabilidad según UL 94 | V0 |
| Observación referente al funcionamiento | La tensión adicional en el funcionamiento se obtiene en función de la aplicación teniendo en cuenta las líneas de fuga y distancias de aislamiento en aire en el marco de los requisitos de aislamiento según IEC 60664-1. |
| Esquema de dimensiones |
|
| Paso | 0,635 mm |
| Anchura [w] | 33,27 mm |
| Altura [h] | 10,6 mm |
| Longitud [l] | 6,4 mm |
| Altura total | 10 mm |
| Aplicación | |
| Recubrimiento de contactos | 0,6 mm |
| Desplazamiento del centro | ± 0,5 mm en eje longitudinal y transversal |
| Altura de la pila | 12 mm Tolerancia: +0,6 mm (en combinación con Familia de artículos:FS 0,635/..-MV-R- 5,0) |
| 15 mm Tolerancia: +0,6 mm (en combinación con Familia de artículos:FS 0,635/..-MV-R- 8,0) | |
| 16 mm Tolerancia: +0,6 mm (en combinación con Familia de artículos:FS 0,635/..-MV-R- 9,0) | |
| Longitud de introducción | 0,6 mm |
| Tolerancia angular | ± 10 ° en eje longitudinal y transversal (al enchufarlo) |
| ± 2 ° en eje longitudinal y transversal (en estado enchufado) | |
| Diseño de las placas de circuito impreso | |
| Geometría Pad | 0,35 x 2,5 mm |
| Diámetro orificio | 0,9 mm |

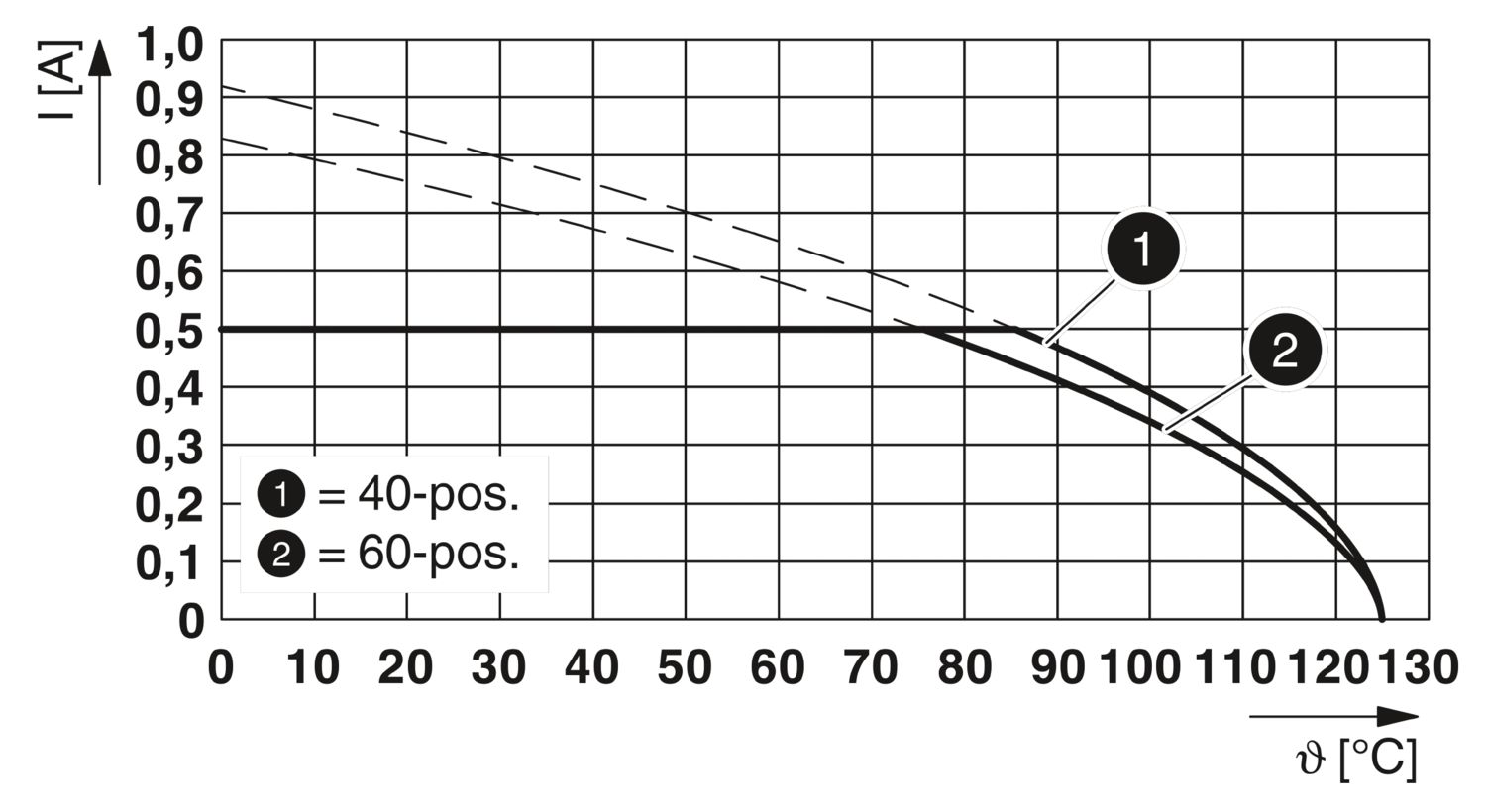

| Prueba térmica | Grupo de prueba C | |
| Especificación del ensayo | IEC 60512-5-2:2002-02 |
| Número de polos probado | 60 |
| Resistencia de aislamiento | |
| Especificación del ensayo | IEC 60512-3-1:2002-02 |
| Resistencia de aislamiento Polos contiguos | ≥ 5 GΩ |
| Líneas de fuga y distancias de aislamiento de aire | | |
| Especificación del ensayo | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupo material aislante | IIIb |
| Valor mínimo del espacio de aire y de la línea de fuga | 0,19 mm |
| Ensayo de vibraciones | |
| Especificación del ensayo | IEC 60068-2-6:2007-12 |
| Frecuencia | 10 - 55 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Amplitud | 1,52 mm |
| Aceleración | 181 m/s² |
| Duración de ensayo por eje | 2 h |
| Direcciones de ensayo | Ejes X, Y y Z |
| Prueba de durabilidad | |
| Especificación del ensayo | IEC 60512-9-1:2010-03 (conformidad) |
| Resistencia de contacto R1 | 70 mΩ |
| Resistencia de contacto R2 | 70 mΩ |
| Ciclos de enchufe | 50 |
| Resistencia de aislamiento Polos contiguos | ≥ 5 GΩ |
| Ensayo climático | |
| Especificación del ensayo | IEC 60068-2-60:2015-06 |
| Fatiga por corrosión | Método 4, 10 días |
| Esfuerzo térmico | 125 °C/168 h |
| Tensión alterna soportable | 500 V |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -55 °C ... 125 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Humedad relativa del aire (almacenamiento / transporte) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Esquema de dimensiones |
|
| Tipo de embalaje | Correa de 56 mm de ancho |
| Ancho de cinta [W] | 56 mm |
| Medidas exteriores de la bobina [W2] | ≤ 62,4 mm |
| Diámetro de la bobina [A] | ≤ 330 mm |
| Tipo del embalaje exterior | Bolsa transparente |
| Nivel ESD | (D) conductivo electrostáticamente |
| Especificación del ensayo | DIN EN 61340-5-1 (VDE 0300-5-1): 2008-07 |
Productos compatibles
Sus ventajas
Asistencia de diseño para el desarrollo de equipos mediante datos MCAD/ECAD y servicio de muestras gratuito
Ahorro de costes y espacio gracias a la gama completa en distintas alturas de apilado
Easy Mating mediante pestañas guía integradas y compensación de tolerancias para una producción sin fallos
Ahorro de tiempo en el proceso de desarrollo mediante simulaciones específicas para el cliente para la integridad de datos
Transmisión de datos de alta velocidad hasta 30 GBit/s para múltiples opciones de aplicación
Preguntas frecuentes
¿Por qué es tan especial el conector placa a placa FS 0,635?
Los conectores placa a placa ocupan muy poco espacio y permiten la transmisión de datos a alta velocidad de hasta 30 Gbit/s. Además, es posible transmitir corrientes de 0,5 A por cada contacto. Por ello, puede utilizarse de forma flexible y ofrece nu... Ver más
Los conectores placa a placa ocupan muy poco espacio y permiten la transmisión de datos a alta velocidad de hasta 30 Gbit/s. Además, es posible transmitir corrientes de 0,5 A por cada contacto. Por ello, puede utilizarse de forma flexible y ofrece numerosas posibilidades de aplicación en la cuadrícula de 0,635 mm.
Ver menos¿Cómo se pueden comprobar los contactos de soldadura del conector placa a placa FS 0,635?
Los contactos salen por debajo de la carcasa y permiten un control óptico automatizado (AOI).
¿Con qué número de polos está disponible el conector placa a placa FS 0,635?
El conector placa a placa FS 0,635 está disponible con los siguientes números de polos: 20, 40, 60 y 80.
