ES-FT-BPC-C 50-70 BK - Conector

1228826

Conector, Familia de artículos: BPC, color: negro, número de polos: 1, sección mín. de conductor: 50 mm², sección máx. de conductor: 70 mm², tensión nominal: 1500, corriente asignada: 250 A, Tipo de conexión: Engaste, Tipo de conexión del contacto: Macho

Detalles de producto

Indicación de seguridad
Indicaciones de seguridad	• ADVERTENCIA: ponga en servicio solo productos en perfecto estado. Se debe comprobar periódicamente la presencia de daños en los productos. Retire inmediatamente los productos defectuosos. Sustituya los productos dañados. No es posible repararlos.
	• ADVERTENCIA: solo el personal cualificado especializado en electrotecnia puede instalar y utilizar el producto, siempre teniendo en cuenta las siguientes indicaciones de seguridad. El personal especializado debe estar familiarizado con los fundamentos de la electrotecnia. Debe ser capaz de identificar y evitar peligros. El símbolo correspondiente del embalaje indica que para la instalación y el funcionamiento se precisa personal especializado en electrotecnia.
	ADVERTENCIA: los conectores no se deben enchufar ni desenchufar bajo carga. La inobservancia y el empleo inadecuado pueden provocar daños materiales y lesiones personales.
	• Los productos son aptos para los ámbitos de aplicación de la construcción de equipos eléctricos, sistemas de control e instalaciones.
	• Los productos confeccionados no se pueden manipular ni abrir de forma no autorizada.
	• Emplee solo conectores de acoplamiento que cumplan los datos técnicos de las normas indicadas (p. ej. las indicadas en los accesorios del producto de la página web en phoenixcontact.com/products).
	• El usuario será responsable del empleo del producto directamente junto con productos de otros fabricantes.
	• Con tensiones de servicio > 50 V AC, las carcasas de conectores conductoras eléctricamente deben conectarse a tierra
	• Compruebe que la tierra funcional o de protección esté correctamente conectada.
	• Tenga en cuenta los datos técnicos correspondientes. Encontrará los datos: o en el producto o en la etiqueta del embalaje o en la documentación suministrada o en la página web phoenixcontact.com/products seleccionando el producto
	• Deben tenerse en cuenta las instrucciones de montaje/documentación de Design In del área de descargas de la web del producto en phoenixcontact.com/products.
	• No cierre los conectores enchufados con un capuchón. Encontrará el accesorio adecuado en la sección de accesorios del artículo, en phoenixcontact.com/products
	• El conector se calienta durante un funcionamiento normal. En función de las condiciones ambientales, podría calentarse además la superficie del conector. En este caso, el usuario será el encargado de colocar las indicaciones de advertencia (p. ej. DIN EN ISO 13732-1:2008-12).
	• Utilice los conectores solo completamente enchufados y bloqueados.
	• Al tender el cable, compruebe que la carga de tracción aplicada a los conectores no supere los límites determinados en las normas.
	• Respete el radio de flexión mínimo del cable. Disponga el cable sin forzarlo.

Tipo de producto	Conectores para acumuladores de energía
Familia de productos	BPC
Número de polos	1
Propiedades de aislamiento
Grado de polución	2

Tensión de dimensionamiento (III/2)	1500 V DC
Tensión nominal ATD	1500 (III/2,00)
	1000 (III/2,00) AC
Corriente asignada	250 A (con 70 mm² de sección de cable, según IEC 61984)
	200 A (con 50 mm² de sección de cable, según IEC 61984)
	250 A (con AWG 2/0, según UL 4128)
Resistencia de contacto	≤ 0,5 mΩ
Tensión nominal U_N	1500 V

Tipo de conexión	Engaste
Par de apriete	0,6 ... 0,6 Nm

Color	negro
Material	Poliamida (Carcasa)
	Cobre (Contacto)
	Silicona (Junta)
Clase de inflamabilidad según UL 94	V0
Material junta	Silicona
Material aislante	PA
Material contacto	Cu
Material superficie del contacto	Ni/Ag

Conductor individual, sección	50 mm² 70 mm²
Longitud pelado de conductores individuales	18 mm ±1 mm

Datos mecánicos
Ciclos de enchufe	100
Fuerza de inserción	≤ 75 N
Fuerza de separación	≥ 10 N

Condiciones ambientales
Grado de protección (enchufado)	IP65 (Con orificio pasante)
	IP65 (Con orificio pasante)
Grado de protección (no enchufado)	IP20
Índice de protección	IP65/IP67
Temperatura ambiente (servicio)	-40 °C ... 80 °C
Temperatura ambiente (almacenamiento / transporte)	-40 °C ... 80 °C
Altitud	4000 m

Normas/disposiciones	IEC 61984:2008
	EN 61984:2008
	UL 4128
	PPP 51090A

Indicaciones de montaje	Recomendamos usar matrices de crimpado y otras máquinas de crimpado de Jiangsu Bozhiwang Automation Equipment Co., Ltd. para las conexiones crimpadas de cables; dirección: No. 39 Kun Lun Road, Xin Bei District, Changzhou, Jiangsu Province, China; correo electrónico: bwgm2@wire-processor.com; modelo: BZW-6F

Datos comerciales

Código de artículo	1228826
Unidad de embalaje	15 Unidades
Cantidad mínima de pedido	15 Unidades
Clave de venta	*****
Clave de producto	ABLDBA
GTIN	4063151323868
Peso por unidad (incluido el embalaje)	65,97 g
Peso por unidad (sin incluir el embalaje)	63 g
Número de tarifa arancelaria	85359000
País de origen	CN

Clasificaciones

Homologaciones

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
	1500 V	250 A		50 - 70

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
	1500 V	250 A	1/0 - 2/0

Environmental product compliance

Productos compatibles

Accesorios

Sus ventajas

Diseño patentado, con 3 fusibles y un giro

Bloqueo de conexión

Capacidad de giro libre de 360° y cableado flexible

El mecanismo de seguridad de servicio está instalado

Protegido contra contactos accidentales

Protección contra asignación incorrecta y cortocircuitos

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí (Ninguna excepción)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Ninguna sustancia peligrosa por encima de los valores límite
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Ninguna sustancia con una fracción de masa superior a 0,1 %

Automatizar

Conexión

Conmutación, medición y supervisión

Rotulación, montaje e instalación

Suministro, carga y protección

ES-FT-BPC-C 50-70 BK - Conector

1228826

Detalles de producto

ECLASS

ETIM

UNSPSC

Prueba de tipo TÜV SÜD

UL Recognized

Productos compatibles

Sus ventajas

Automatizar

Conexión

Conmutación, medición y supervisión

Rotulación, montaje e instalación

Suministro, carga y protección

ES-FT-BPC-C 50-70 BK - Conector 1228826

Detalles de producto

ECLASS

ETIM

UNSPSC

Productos compatibles

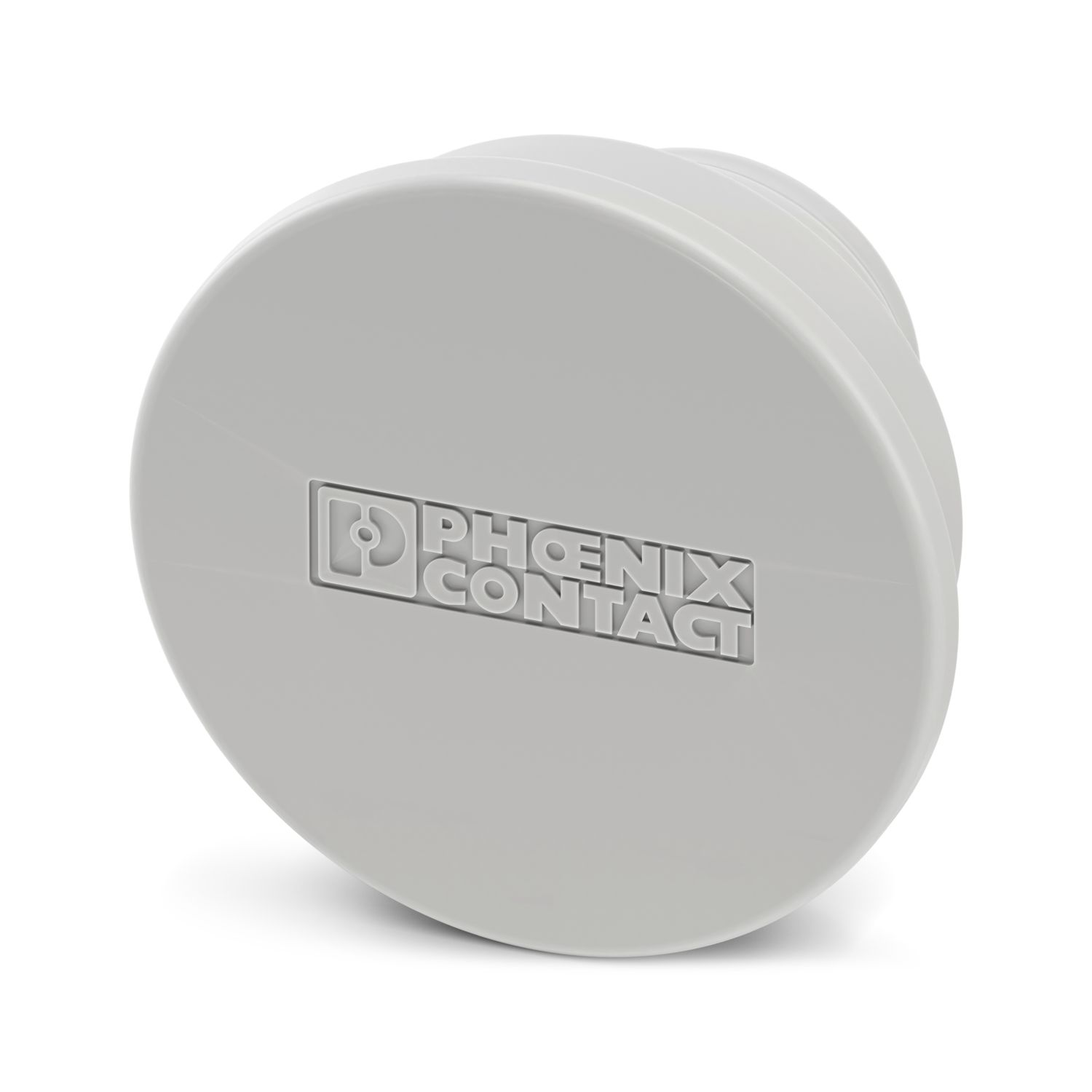

ES-FT-BPC 35 PROTECTION CAP - Capuchón protector de polvo 1211119
