SH-8EPC58A8LDL - Conector para cables

1622007

M23, Conector para cables, serie: SH, recto largo, apantallado: sí, Bloqueo por tornillo, Nº de polos: 4+4+4+PE / 3+N+PE, tipo de conexión del contacto: Macho, Conexión crimpada, rango de diámetro de cable: 7,5 mm ... 18 mm, se espera que este artículo no contenga plomo a partir del primer trimestre de 2026 de acuerdo con RoHS II sin excepción 6c (Pb <0,1 %), una alternativa sin plomo está disponible previamente a petición

Detalles de producto

Datos técnicos

Notas

Indicación de pedido:	Contactos engastados, 4x Ø 0,8 mm, 4x Ø 1 mm, 5x Ø 2 mm, pedir por separado
Indicación de seguridad
Indicaciones de seguridad	ADVERTENCIA: los conectores no se deben enchufar ni desenchufar bajo carga. La inobservancia y el empleo inadecuado pueden provocar daños materiales y lesiones personales.
		• ADVERTENCIA: ponga en servicio solo productos en perfecto estado. Se debe comprobar periódicamente la presencia de daños en los productos. Retire inmediatamente los productos defectuosos. Sustituya los productos dañados. No es posible repararlos.
		• ADVERTENCIA: solo el personal cualificado especializado en electrotecnia puede instalar y utilizar el producto, siempre teniendo en cuenta las siguientes indicaciones de seguridad. El personal especializado debe estar familiarizado con los fundamentos de la electrotecnia. Debe ser capaz de identificar y evitar peligros. El símbolo correspondiente del embalaje indica que para la instalación y el funcionamiento se precisa personal especializado en electrotecnia.
		• Los productos son aptos para los ámbitos de aplicación de la construcción de equipos eléctricos, sistemas de control e instalaciones.
		• En caso de empleo de los conectores en exteriores, se deben proteger especialmente frente a las influencias del entorno.
		• Los productos confeccionados no se pueden manipular ni abrir de forma no autorizada.
		• Emplee solo conectores de acoplamiento que cumplan los datos técnicos de las normas indicadas (p. ej. las indicadas en los accesorios del producto de la página web en phoenixcontact.com/products).
		• El usuario será responsable del empleo del producto directamente junto con productos de otros fabricantes.
		• Con tensiones de servicio > 50 V AC, las carcasas de conectores conductoras eléctricamente deben conectarse a tierra
		• Compruebe que la tierra funcional o de protección esté correctamente conectada.
		• Al agrupar varios circuitos eléctricos en un cable y/o en un conector se aplican las normas VDE 0100/1.97 § 411.1.3.2 y DIN EN 60 204/11.98 § 14.1.3
		• Utilice únicamente la herramienta que recomienda Phoenix Contact
		• Deben tenerse en cuenta las instrucciones de montaje/documentación de Design In del área de descargas de la web del producto en phoenixcontact.com/products.
		• Utilice los conectores solo completamente enchufados y bloqueados.
		• Al tender el cable, compruebe que la carga de tracción aplicada a los conectores no supere los límites determinados en las normas.
		• Respete el radio de flexión mínimo del cable. Disponga el cable sin forzarlo.
		• El conector se calienta durante un funcionamiento normal. En función de las condiciones ambientales, podría calentarse además la superficie del conector. En este caso, el usuario será el encargado de colocar las indicaciones de advertencia (p. ej. DIN EN ISO 13732-1:2008-12).

Propiedades del artículo

Tipo de producto	Conector circular (lado del cable)
Aplicación	Híbrido

Propiedades mecánicas

Datos mecánicos
Ciclos de enchufe	100

Conectores

Conexión 1
Construcción cabecera	Conector macho
Cuerpo aislante
Observación	Indicación de pedido: Contactos engastados, 4x Ø 0,8 mm, 4x Ø 1 mm, 5x Ø 2 mm, pedir por separado
Protección contra contactos casuales	IEC 61984 y VDE 0623
Velocidad de transmisión de datos	100 MBit/s
Ciclos de enchufe	100
Tipo de conexión	Conexión crimpada
Tipo de conmutación del contacto	Macho
Aplicación	Híbrido
Número de polos	13

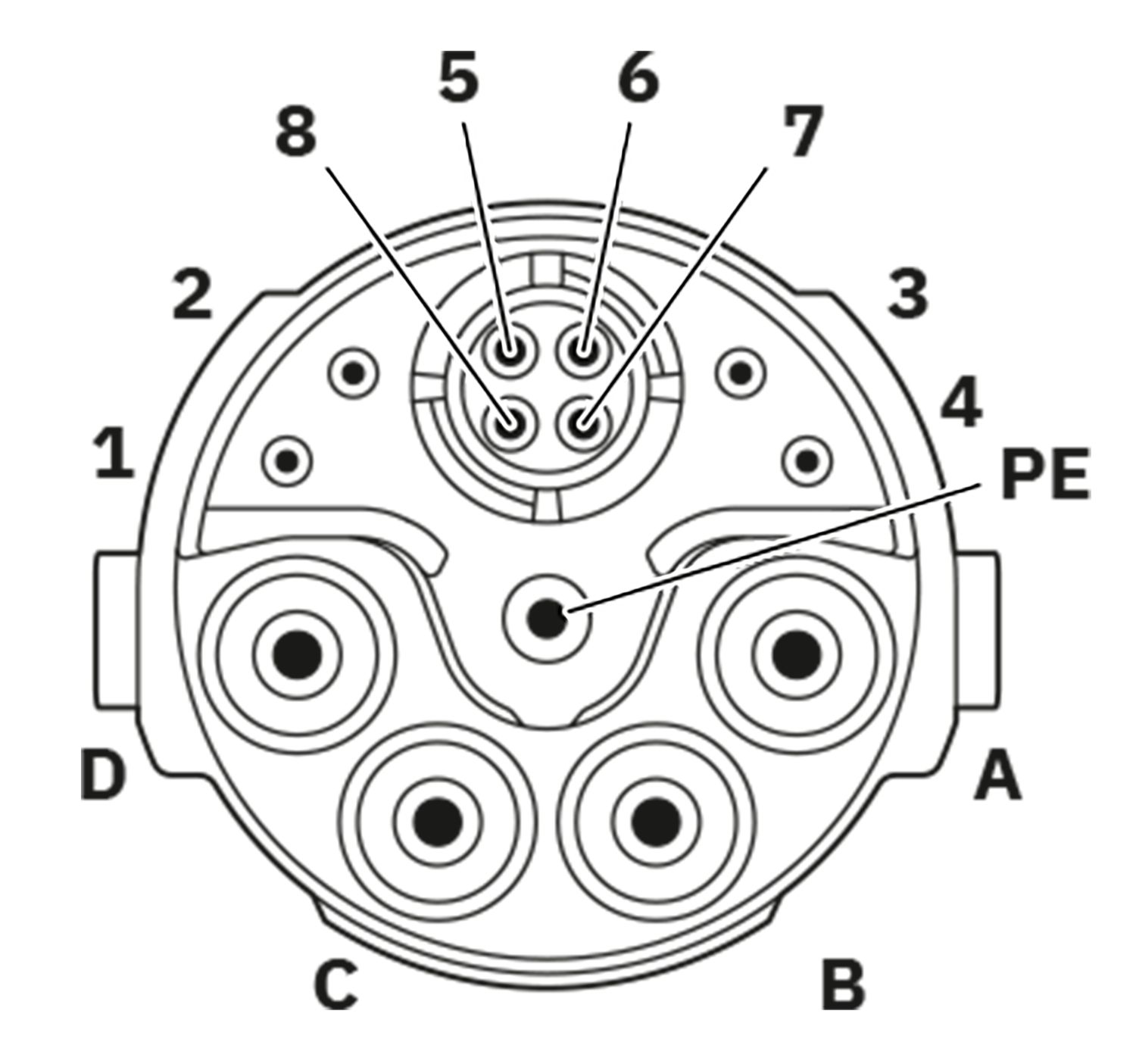

Cara de enchufe	4+4+4+PE / 3+N+PE
Número Contacto (Contactos de potencia)	5
Diámetro Contacto (Contactos de potencia)	2 mm
Sección de hilo trenzado min. Contacto (Contactos de potencia)	0,25 mm²
Sección de hilo trenzado máx. Contacto (Contactos de potencia)	4 mm²
Corriente asignada Contacto (Contactos de potencia)	30 A (en caso de sección de conexión máx.)
Tensión nominal Contacto (Contactos de potencia)	630 V AC (Categoría de sobretensión III/3)
Tensión nominal Contacto (Contactos de potencia)		850 V DC (Categoría de sobretensión II/3)
Tensión transitoria de dimensionamiento	6 kV
Categoría de sobretensiones	III
Grado de polución	3
Número Contacto (Contactos de señal)	4
Diámetro Contacto (Contactos de señal)	1 mm
Sección de hilo trenzado min. Contacto (Contactos de señal)	0,06 mm²
Sección de hilo trenzado máx. Contacto (Contactos de señal)	1 mm²
Corriente nominal por contacto de señal	8 A (en caso de sección de conexión máx.)
Tensión nominal Contacto (Contactos de señal)	50 V (Contacto 1 ... 4)
Tensión transitoria de dimensionamiento	1,5 kV
Categoría de sobretensiones	III
Grado de polución	3
Número Contacto (Contactos de datos)	4
Diámetro Contacto (Contactos de datos)	0,8 mm
Sección de hilo trenzado min. Contacto (Contactos de datos)	0,08 mm²
Sección de hilo trenzado máx. Contacto (Contactos de datos)	0,5 mm²
Corriente asignada por contacto de datos a 25 °C	3,6 A (en caso de sección de conexión máx.)
Tensión nominal Contacto (Contactos de datos)	50 V
Tensión transitoria de dimensionamiento	1,5 kV
Categoría de sobretensiones	II, III
Grado de polución	3
Altura de montaje	2000 m (4000 m con 300 V de tensión del sistema según DIN EN 606664-1)
Carcasa
Observación referente al funcionamiento	No es posible la asignación completa con 5 x 4 mm² en conectores de cable y acoplamiento.
Tipo de rosca	M23
Tipo de bloqueo	Bloqueo por tornillo
Prensaestopas Pg	sin
Material carcasa	Piezas giratorias: aleación cobre-zinc (CuZn), piezas de fundición prensada: zinc (GD-Zn)
Material conexión por tornillo	CuZn
Índice de protección (insertado)	IP67
Índice de protección (insertado)		IP68
Junta
Diámetro exterior del cable	7,5 mm ... 18 mm

Condiciones medioambientales y de vida útil

Condiciones ambientales
Temperatura ambiente (servicio)	-40 °C ... 115 °C (ver curva derating)
Temperatura ambiente (almacenamiento / transporte)	15 °C ... 25 °C
Humedad de aire admisible (almacenamiento / transporte)	50 % ... 65 %

Datos comerciales

Código de artículo	1622007
Unidad de embalaje	1 Unidades
Cantidad mínima de pedido	1 Unidades
Clave de venta	*****
Clave de producto	ABRCDA
Página del catálogo	Página 118 (C-2-2019)
GTIN	4055626011820
Peso por unidad (incluido el embalaje)	143 g
Peso por unidad (sin incluir el embalaje)	125,536 g
Número de tarifa arancelaria	85366990
País de origen	DE

Clasificaciones

Homologaciones

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
Potencia	600 V	21,4 A	12
Control	50 V	4 A	18

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
Potencia	600 V	24 A	12
Control	50 V	4 A	18

Environmental product compliance

Productos compatibles

Accesorios

Sus ventajas

Transmisión de señales, datos y potencia en tan solo un conector

Interfaz de datos CAT5 para hasta 100 MBit/s

Reducción del tiempo de conexión con bloqueo rápido SPEEDCON opcional

Aplicación segura en el campo gracias a los elevados índices de protección

Protección CEM completa para soluciones de conexión fiables en el entorno industrial

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí
excepciones, si fueran conocida	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Lead (n.º CAS: 7439-92-1)
SCIP	ff701191-6859-451f-bb1b-27e87ac8f962
