Benutzeroberfläche

Dieses Thema enthält die folgenden Abschnitte:

Startseite - Schnellzugriff auf die wichtigsten Funktionen

Die Startseite erscheint jedes Mal, wenn Sie cxE starten. Die Startseite bietet den schnellen Zugriff auf Funktionen, die in der Software häufig benutzt werden:

Weitere Infos
Projekt starten und speichern
Anwendungs- und Standardeinstellungen
Engineering-Assistenten und Konfiguratoren

Backstage-Bereich - für Anwendungs- und Standardeinstellungen

Ein Klick auf das cxE-Symbol auf der linken Seite öffnet den Backstage-Bereich.
Neben den Standardfunktionen wie dem Öffnen/Erstellen oder Speichern von Projekten und Informationen, können Sie hier...

... die Einstellungen für die Anwendung wie die Sprache der Benutzeroberfläche und die Standardeinstellungen vornehmen und die Schnittstellen zu externen Anwendungen einrichten.
... die Projekthistorie anzeigen und das Projekt auf bestimmte Projektversionen oder Stände zurücksetzen.
... die Projektdokumentation (einschließlich der Stücklisten) zur Weiterverwendung oder Datenarchivierung erstellen und herunterladen/kopieren.
... detaillierte Versionsinformationen über die Anwendung selbst und die verwendeten technischen Komponenten finden.
... die cxE-Online-Hilfe über die Info-Seite öffnen.

Hinweis
Ein gelber Punkt auf dem Backstage-Symbol zeigt an, dass neue Release Notes für cxE zum Herunterladen im Info-Bereich verfügbar sind (der Punkt erscheint auch neben dem Eintrag "Versionshinweise" im Info-Bereich). Der gelbe Punkt verschwindet, sobald Sie den Versionshinweise-Link im Info-Bereich geöffnet haben.

Engineering-Ansicht - Planung Ihres Projekts

Die eigentliche Benutzeroberfläche der Anwendung, in der Sie die Planung durchführen, besteht aus einem zentralen Bearbeitungsbereich (dem Engineering-Arbeitsbereich) und zusätzlichen Fenstern/Bereichen, die Sie je nach Bedarf ein- und ausblenden und in der Größe verändern können.

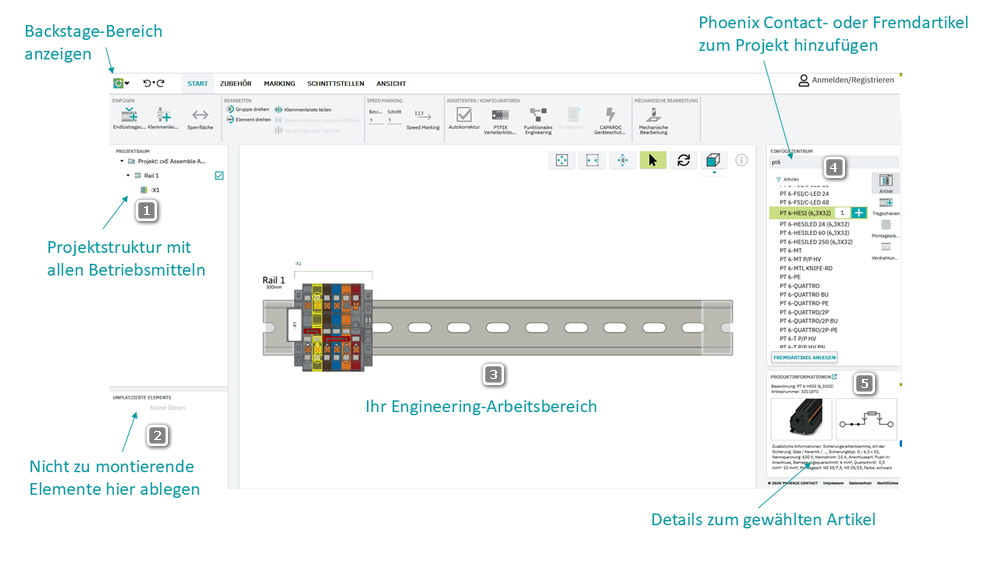

Die folgende Abbildung zeigt die verschiedenen Bereiche der Benutzeroberfläche und gibt Ihnen einen Überblick über deren Funktionen.

Hinweis
Die Anordnung der Ansichten und Fenster ist für Engineering-Aufgaben optimiert und kann nicht verändert werden. Sie können jedoch die Größe der einzelnen Fenster ändern und ihre Anzeige auf der Registerkarte ANSICHT umschalten.

Hinweis
In dieser Dokumentation verwenden wir die folgende Notation und Schreibweise für Befehle (Schaltflächen) in der Symbolleiste des Menübands.
Name der Registerkarte > Menüband-Gruppe | Schaltflächenname
Beispiel: ZUBEHÖR > EINFÜGEN | Brücken

(1) Der PROJEKTBAUM auf der linken Seite zeigt die im Projekt verwendeten Tragschienen und Klemmenleisten.
Lesen Sie mehr...

Das Projekt selbst ist das Root-Element des Baums. Unterhalb des Root-Elements wird jede Tragschiene oder Montageplatte durch einen Baumknoten und mehrere Unterknoten für die einzelnen Artikel dargestellt. Jedes Mal, wenn ein neues Element/ein neuer Artikel hinzugefügt wird, erscheint der entsprechende Knoten automatisch im Baum.
Das Kontrollkästchen ( ) blendet die einzelnen Tragschienen/Montageplatten im Arbeitsbereich ein bzw. aus. So erhalten Sie entweder einen Überblick über das gesamte Projekt oder zeigen einzelne Elemente detailliert an.

Hinweis
Nicht platzierte Elemente werden nicht in der Baumstruktur, sondern nur im Fenster UNPLATZIERTE ELEMENTE (2) angezeigt.

Wenn Sie einen Knoten in der Struktur auswählen, wird das zugehörige Element im Arbeitsbereich hervorgehoben (sofern es dort angezeigt wird).
Neue Artikelknoten werden automatisch nach den gültigen Kennzeichnungsstandards benannt (z.B. X für Klemmenleisten). Sie können jeden Knotennamen im Baum ändern, indem Sie auf den Namen doppelklicken.

(2) Im Fenster UNPLATZIERTE ELEMENTE erscheinen die Komponenten und Artikel, die im aktuellen Projekt nicht auf Tragschienen, Montageplatten oder Gehäusen platziert sind. Sie können diesen Container als Zwischenablage für die später benötigten Artikel und Komponenten verwenden. Alle Artikel und Komponenten, die im Fenster UNPLATZIERTE ELEMENTE erscheinen, sind nicht in der Bestellung enthalten.
Dieses Fenster anzeigen/ausblenden: ANSICHT > FENSTER | Unplatzierte Elemente

Weitere Infos
Weitere Informationen finden Sie im Thema "Mit unplatzierten Elementen arbeiten".

(3) Der ARBEITSBEREICH in der Mitte ist der eigentliche Bearbeitungsbereich. Hier erfolgt das Engineering. Er zeigt die 3D-Darstellung der im Projektbaum zur Anzeige ausgewählten Geräte.
Der Arbeitsbereich ist immer sichtbar.
Mit den Schaltflächen für die Darstellung (oben rechts) können Sie die Anzeige der Konfiguration an Ihre Bedürfnisse anpassen.

Weitere Infos
Weitere Informationen zu den Schaltflächen und Funktionen im Arbeitsbereich...

(4) Das EINFÜGEZENTRUM bildet den zentralen Zugang zu allen für Sie verfügbaren Montagegeräten, Artikeln und Zubehör von Phoenix Contact. Wenn Sie einen benutzerdefinierten Artikel (Fremdartikel) einfügen möchten, können Sie diesen Artikel auch über das Einfügezentrum erstellen und einfügen.
Dieses Fenster anzeigen/ausblenden: ANSICHT > FENSTER | Einfügezentrum

Weitere Infos
Weitere Informationen finden Sie im Thema "Mit dem Einfügezentrum arbeiten".

(5) Das Fenster PRODUKTINFORMATIONEN zeigt das Artikelbild und allgemeine Informationen zu dem Artikel an, der gerade im Arbeitsbereich oder im Einfügezentrum ausgewählt ist.
Dieses Fenster anzeigen/ausblenden: ANSICHT > FENSTER | Produktinformationen
