RAD-RS485-IFS - Module de communication

2702184

Radioline - Multiplexeur multipoints RS-485, extensible avec des modules d'E/S, utilisation en tant que coupleur de bus Modbus/RTU ou combinable avec un système radio Radioline, jusqu'à 99 stations, portée jusqu'à 1,2 km sur des câbles en cuivre internes

Téléchargement gratuit disponible. Téléchargements

Informations détaillées concernant le produit

Description du produit

Ce kit comprend

Remarque relative à l'application
Remarque relative à l'application	Uniquement pour un usage industriel
Restriction d'utilisation
Indication CCCex	L'utilisation en atmosphères explosibles est interdite en Chine.

Type de produit	Module de communication
Application	RS-485
Mode de fonctionnement	Données d'E/S (Réglage d'usine, configuration à l'aide de la molette)
	Serveur Modbus/RTU (Réglage d'usine, configuration à l'aide de la molette)
MTTF	1233 Années (SN 29500 standard, température 25 °C, cycle de travail 21 %)
	514 Années (SN 29500 standard, température 40 °C, cycle de travail 34,25 %)
	212 Années (SN 29500 standard, température 40 °C, cycle de travail 100 %)
Propriétés d'isolation
Catégorie de surtension	II
Degré de pollution	2

Tension d'isolement assignée	60 V (Selon EN/CEI 60079-7)
Puissance dissipée maximale en condition nominale	1,56 W
Protection contre les transitoires	oui
Limites système

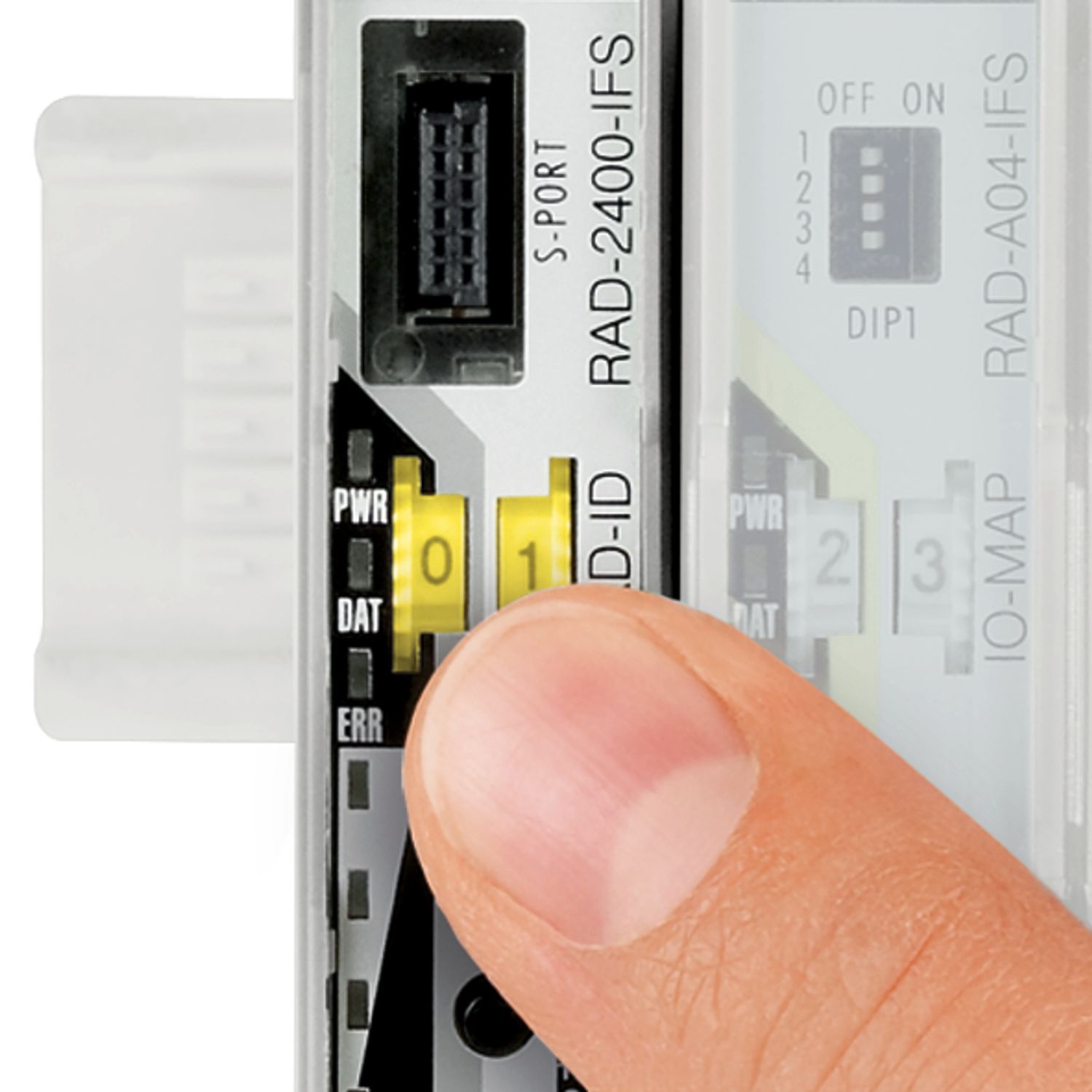

Nombre d'unités connectées supportées	≤ 99 (Adressage via la molette)
Nombre de modules d'extension possible	≤ 32 (par module)
Alimentation
Plage de tension d'alimentation	19,2 V DC ... 30,5 V DC
Courant max. absorbé	≤ 65 mA (avec 24 VDC, avec 25 °C, autonome)
	≤ 6 A (pour 24 V DC, avec connecteur de bus sur profilé à charge maximum)

Numérique
Dénomination sortie	Sortie de relais, liaison
Nombre de sorties	1
Type de contact	Inverseur
Matériau des contacts	PdRu, plaqué or
Tension de commutation maximale	30 V AC/DC
	60 V DC
Courant de commutation maximal	500 mA (30 V AC/DC)
	300 mA (60 V DC)
Durée de vie en service électrique	5x 10⁵cycles de commutation pour 0,5 A et 30 V DC

Couple de serrage	0,5 Nm ... 0,6 Nm
	5 lb_f-in. ... 7 lb_f-in.
Type de raccordement	Raccordement vissé
Longueur à dénuder	7 mm
Section de conducteur rigide min.	0,2 mm²
Section de conducteur rigide max.	2,5 mm²
Section de conducteur souple min.	0,2 mm²
Section de conducteur souple max.	2,5 mm²
Section du conducteur AWG min.	24
Section du conducteur AWG max.	14

Série: RS-485
Débit de données	300 bit/s / 600 bit/s / 1,2 kbit/s / 2,4 kbit/s / 4,8 kbit/s / 9,6 kbit/s / 19,2 kbit/s / 38,4 kbit/s / 57,6 kbit/s / 93,75 kbit/s / 115,2 kbit/s (Réglage d'usine : 19,2/8/E/1)
Type de raccordement	Borne à vis enfichable MINICONNEC
Technologie de raccordement	2 fils
Distance de transmission	≤ 1200 m
Résistance terminale	390 Ω (activable via les DIP switch)
	150 Ω (activable via les DIP switch)
	390 Ω (activable via les DIP switch)
Série: Interface de configuration
Type de raccordement	S-PORT (connecteur femelle)

Affichage d'état	LED tension d'alimentation, PWR (verte)
	LED verte (communication de bus, DAT)
	LED erreur périphérique, ERR (rouge)
	LED verte (données de réception, RX)
	LED verte (données d'émission, TX)

Dessin coté
Largeur	17,5 mm
Hauteur	113 mm
Profondeur	114,5 mm

Couleur (Boîtiers)	gris (RAL 7042)
Matériau (Boîtier)	PA 6.6-FR
Classe d'inflammabilité selon UL 94	V0

Conditions ambiantes
Indice de protection	IP20
Température ambiante (fonctionnement)	-40 °C ... 70 °C (Déclassement >55 °C, voir la documentation technique)
	-40 °F ... 158 °F (Déclassement >131 °F, voir la documentation technique)
Température ambiante (stockage/transport)	-40 °C ... 85 °C
	-40 °F ... 185 °F
Altitude	2000 m
Humidité de l'air admissible (fonctionnement)	20 % ... 85 %
Humidité de l'air admissible (stockage/transport)	20 % ... 85 %
Choc	16g, 11 ms
Vibrations (service)	selon CEI 60068-2-6 : 5g, 10 Hz ... 150 Hz

CE
Certificat	Conformité CE
UKCA
Certificat	Conformité UKCA
ATEX
Repérage	 II 3 G Ex ec nC IIC T4 Gc
Certificat	IBExU 15 ATEX B008 X
Remarque	Tenir compte des instructions d'installation particulières contenues dans la documentation.
IECEx
Repérage	Ex ec nC IIC T4 Gc
Certificat	IECEx IBE 13.0019X
EAC Ex
Repérage	2Ex nA nC IIC T4 Gc X
Certificat	RU C-DE.HB49.B.00033/20
UL, USA / Canada
Repérage	508 Listed
	Class I, Div. 2, Groups A, B, C, D T4A
	Class I, Zone 2, IIC T4
Test aux gaz nocifs
Repérage	ISA-S71.04-1985 G3 Harsh Group A

Compatibilité électromagnétique	Conformité à la directive CEM 2014/30/UE

Type de montage	Profilé : 35 mm
Instructions de montage	sur profilé normalisé NS 35 selon EN 60715

Données commerciales

Référence	2702184
Conditionnement	1 Unité(s)
Commande minimum	1 Unité(s)
Clé de vente	DNC61G
Product key	DNC61G
Page catalogue	Page 379 (C-6-2019)
GTIN	4055626007373
Poids par pièce (emballage compris)	170,92 g
Poids par pièce (hors emballage)	110 g
Numéro du tarif douanier	85176200
Pays d'origine	DE

Classifications

Homologations

Conformité environnementale

Produits compatibles

Accessoires

Avantages

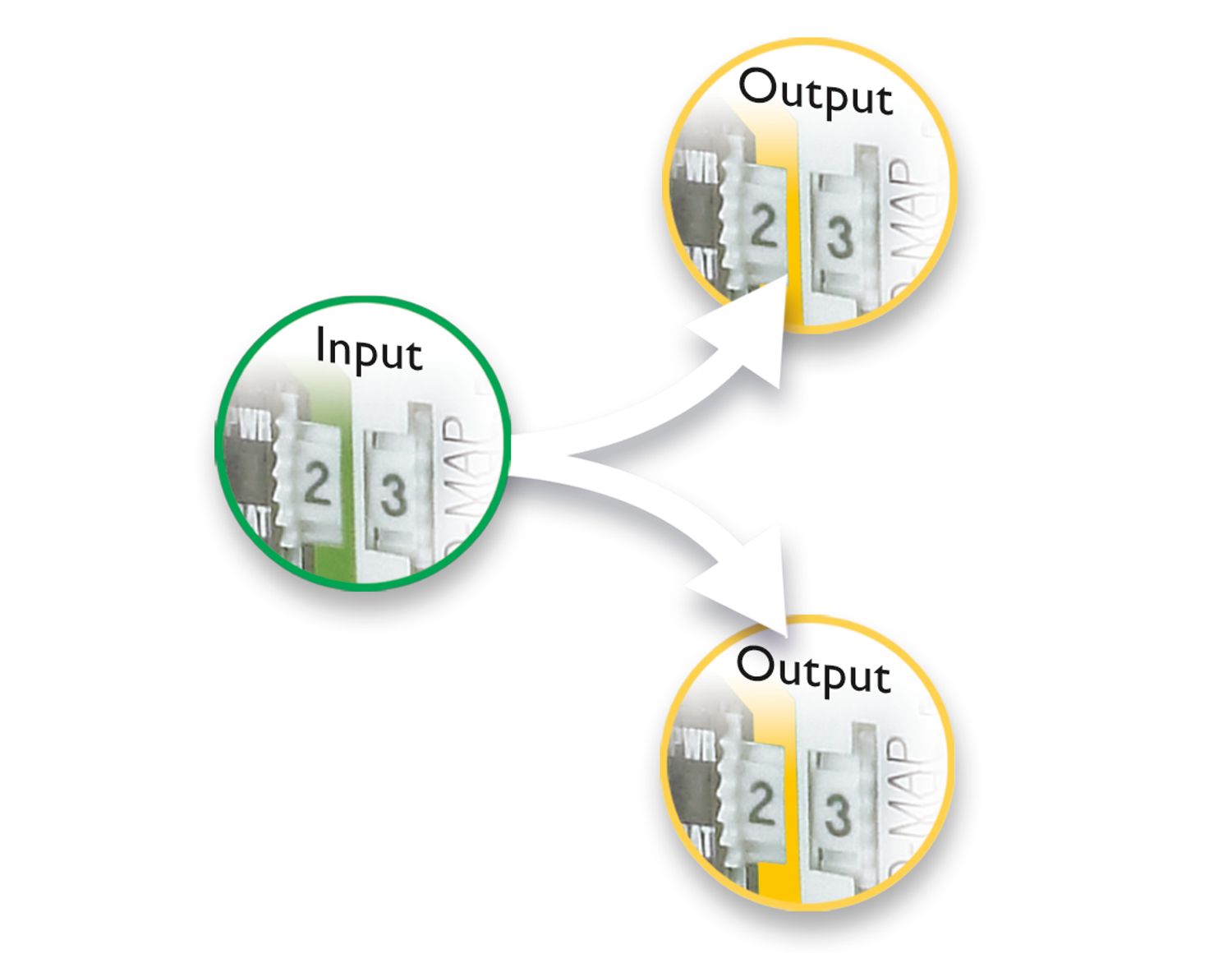

Multiplexeur multi-points pour les signaux d'E/S

Jusqu'à 99 stations de bus sur le réseau

Mise en service simple et rapide sans programmation

Combinable avec tous les modules sans fil Radioline

Possibilité d'extension modulaire avec jusqu'à 32 modules d'extension d'E/S

Plage de température plus étendue -40 °C ... +70 °C

Homologué pour l'utilisation en zone 2

EU RoHS
Conforme aux exigences de la directive RoHS	Oui
sauf exceptions mentionnées	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Vous trouverez un tableau de déclaration conformément à lACPEIP (China RoHS) concernant les produits dans la zone de téléchargement du produit correspondant sous « Déclaration du fabricant ». Pour tous les produits avec EFUP-E, aucun tableau de déclaration conformément à lACPEIP (China RoHS) nest établi car cela nest pas nécessaire.
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Lead (n° CAS: 7439-92-1)
SCIP	0202f068-7217-4afb-92be-81a61687907e
