Les interrupteurs d'arrêt d'urgence de Phoenix Contact sont des appareils de commutation électromécaniques avec une fonction de protection. Ils sont utilisés pour arrêter ou mettre hors service en toute sécurité les machines et les installations, afin d'éviter ou de réduire les dommages corporels et matériels. Cette gamme comprend un système modulaire et une solution préconfigurée. Les interrupteurs d'arrêt d'urgence modulaires se composent des éléments suivants : - Organe de commande PSR-ESS-M0-H100/...110/...120 - Support de module PSR-ESS-ACC-CB1-C... - Contacteur sécurisé PSR-ESS-ACC-CB1-NC-SC ou PSR-ESS-ACC-CB1-SM-SC Il est possible de combiner d'autres contacteurs si nécessaire.
PSR-ESS-ACC-CB1-NO-SC
-
Contacteur
1221751
Contacteur pour interrupteur d'arrêt d'urgence modulaire avec contact NO pour la fonction du signal de réponse par l'actionnement de l'interrupteur d'arrêt d'urgence
Informations détaillées concernant le produit
| Remarque relative à l'application | |
| Remarque relative à l'application | Uniquement pour un usage industriel |
| Type de produit | Contacteur |
| Gamme de produits | Interrupteurs d'arrêt d'urgence modulaires |
| Application | Fonction du signal de réponse |
| Propriétés d'isolation | |
| Classe de protection | II |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Tension de tenue aux chocs assignée | 4 kV |
| Tension | min. 5 V |
| max. (voir Courant limite de charge) | |
| Courant | min. 1 mA |
| max. (voir Courant limite de charge) | |
| Type de contact | 1 contact NO |
| Matériau des contacts | AgNi |
| Durée de vie en service électrique | 106 cycles |
| Durée de vie mécanique | 106 cycles |
| Temps de rebondissement | < 10 ms |
| Type de contact | 1 contact NO |
| Norme | CEI/EN 60947-5-1 |
| Type de raccordement | Raccordement vissé |
| Couple de serrage | 0,8 ... 1 Nm |

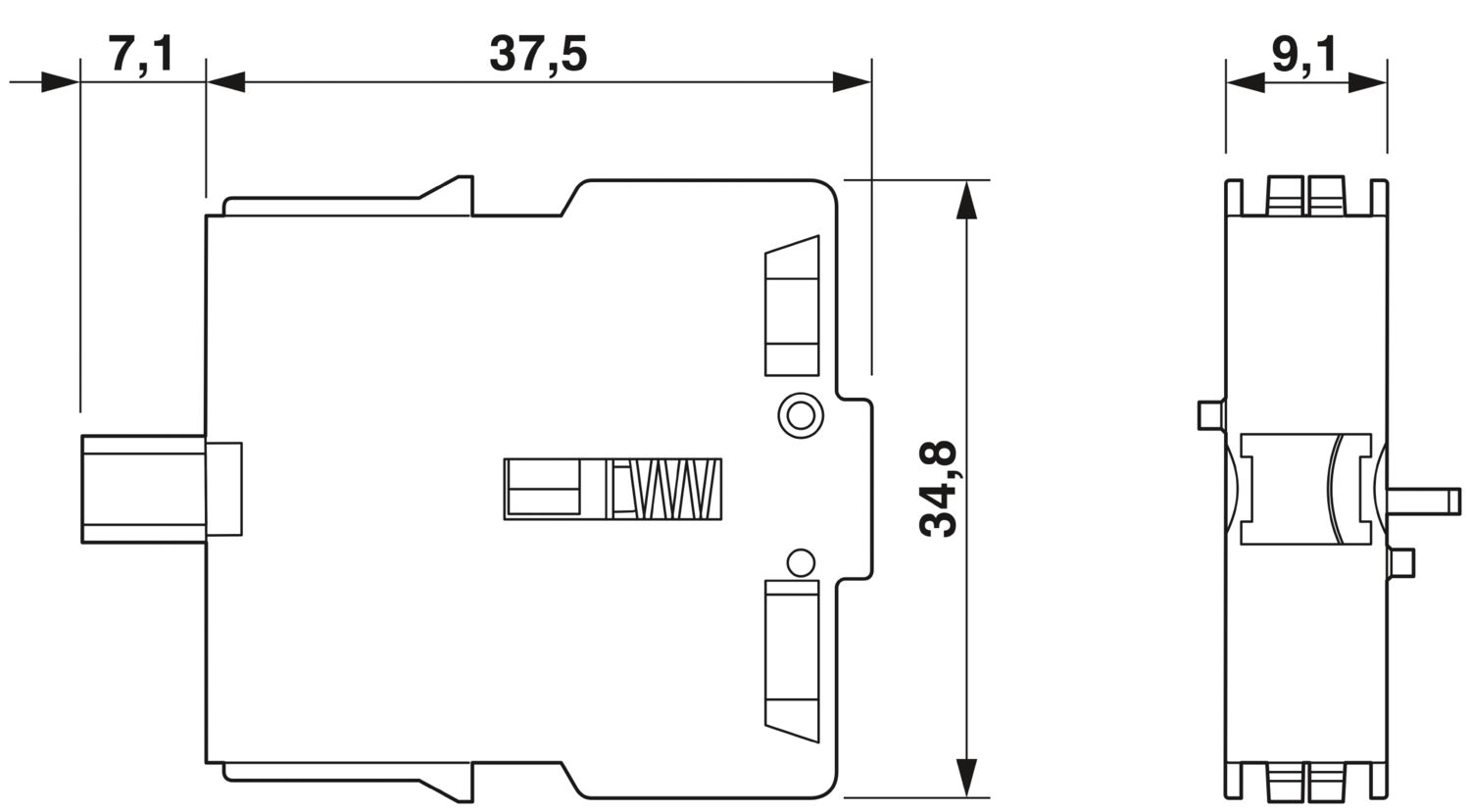

| Dessin coté |
|
| Largeur | 9,1 mm |
| Hauteur | 34,8 mm |
| Profondeur | 44,6 mm |
| Couleur (Boîtiers) | vert (RAL 6021) |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du boîtier | PA |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -30 °C ... 70 °C (en liaison avec un module d'éclairage de max. 65 °C) |
| Température ambiante (stockage/transport) | -50 °C ... 85 °C |
| Hauteur d'utilisation | max. 2000 m (au-d. du niveau de la mer) |
| Choc | 15 g / 11 ms, selon la norme CEI 60068-2-27 |
| Vibration (fonctionnement) | 10 Hz ... 500 Hz, amplitude 0,35 mm, 5 g, selon la norme CEI 60068-2-6 |
| Type de montage | Montage par enfichage |
| Emplacement pour le montage | indifférent |
cUL Listed
Identifiant de lhomologation: E140324Sécurité fonctionnelle
Identifiant de lhomologation: B 029429 0031EAC
Identifiant de lhomologation: RU*DE*B*00073/21
Avantages
Ce système modulaire permet une solution rentable pour des utilisations personnalisées
La fonction du signal de réponse permet d'analyser l'état de l'interrupteur d'arrêt d'urgence
