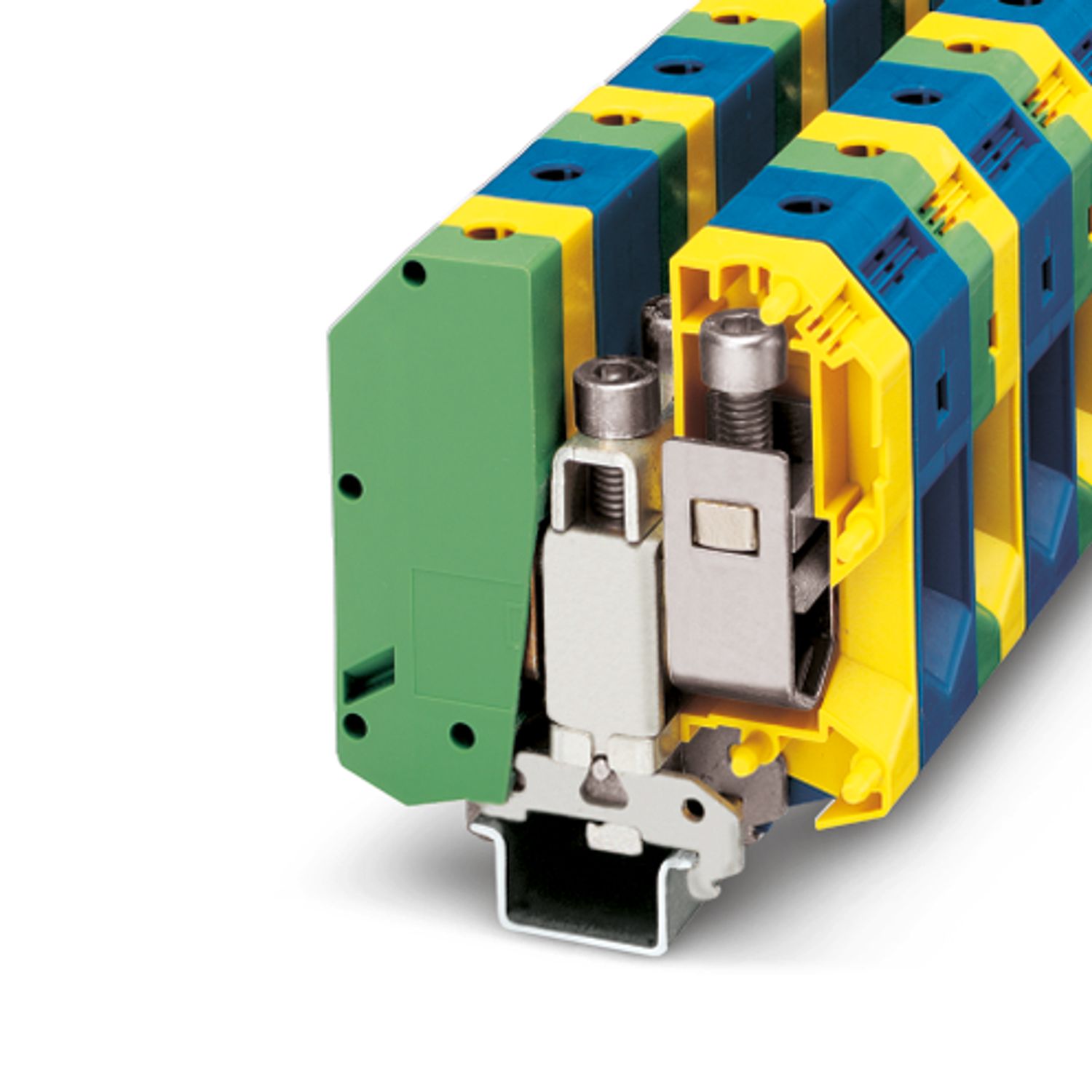

Bloc de jonction pour conducteur de protection d'installation - UKH 95-PE/N
3009176

Bloc de jonction pour conducteur de protection d'installation, Vis à tête à 6 pans creux, Bloc PE/N composé d'un bloc de jonction pour conducteur vert et jaune et d'un bloc de jonction bleu avec ponts vissés, tension nominale: 1000 V, intensité nominale: 232 A, Raccordement vissé, section : 25 mm2 - 95 mm2, type de montage: NS 35/7,5, NS 35/15, NS 32, coloris: vert/jaune


Informations détaillées concernant le produit




Généralités Vis à tête à 6 pans creux

Type de produit Bloc de jonction pour conducteur de protection
Nombre de connexions 2
Nombre de rangées 1
Potentiels 1
Propriétés d'isolation
Catégorie de surtension III
Degré de pollution 3

Tension de choc assignée 8 kV
Puissance dissipée maximale en condition nominale 7,54 W

Fonction PEN oui
Pied pour PE Oui
Nombre de raccordements par étage 2
Section nominale 95 mm²
Section assignée AWG 3/0
Etage 1 en haut 1 en bas 1
Filetage vis M8
Remarque Respecter l'intensité admissible des profilés.
Couple de serrage 15 ... 20 Nm
Longueur à dénuder 33 mm
Connexion selon la norme CEI 60947-7-2
Section de conducteur rigide 25 mm² ... 95 mm²
Section du conducteur AWG 3 ... 3/0 (conversion selon CEI)
Section de conducteur souple 35 mm² ... 95 mm²
Section de conducteur souple [AWG] 2 ... 2/0 (conversion selon CEI)
Section de conducteur flexible (embout sans douille en plastique) 35 mm² ... 95 mm²
Section de conducteur flexible (embout avec douille en plastique) 35 mm² ... 95 mm²
Int. nom. 232 A
Courant de charge maximal 232 A (pour une section de conducteur de 95 mm²)
Tension nominale 1000 V
Remarque Attention : dans la zone de téléchargement, vous trouverez des publications d'articles, des sections raccordables et des remarques quant au raccordement de conducteurs en aluminium.

Dessin coté
Largeur 50 mm
Hauteur NS 35/15 106,5 mm
Hauteur NS 35/7,5 99 mm
Hauteur 3,898 "
Hauteur NS 32 104 mm
Longueur 83 mm

Coloris vert/jaune
Classe d'inflammabilité selon UL 94 V0
Groupe d'isolant I
Matériau isolant PA

Généralités
Fixation de bloc de jonction 15 Nm ... 20 Nm (Pied PE avec vis de fixation, M8)
Caractéristiques mécaniques
Paroi latérale ouverte non

Conditions ambiantes
Température ambiante (fonctionnement) -60 °C ... 105 °C (température de service max. pendant une période brève, voir RTI Elec.)
Température ambiante (stockage/transport) -25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 °C °C à +70 °C)
Température ambiante (montage) -5 °C ... 70 °C
Humidité de l'air admissible (stockage/transport) 30 % ... 70 %

Connexion selon la norme CEI 60947-7-2

Type de montage NS 35/7,5
NS 35/15
NS 32
Fixation de bloc de jonction 15 Nm ... 20 Nm (Pied PE avec vis de fixation, M8)

Référence 3009176
Conditionnement 5 Unité(s)
Commande minimum 5 Unité(s)
Clé de vente BE1321
Product key BE1321
Page catalogue Page 231 (CL-2005)
GTIN 4017918091705
Poids par pièce (emballage compris) 599,8 g
Poids par pièce (hors emballage) 599,8 g
Numéro du tarif douanier 85369010
Pays d'origine PL


ECLASS

ECLASS-10.0.1 27141125
ECLASS-9.0 27141125
ECLASS-11.0 27141125
ECLASS-12.0 27141125

ETIM

ETIM 8.0 EC001329

UNSPSC

UNSPSC 21.0 39121400

EAC

Identifiant de lhomologation: RU C-DE.AI30.B.01102

EAC

Identifiant de lhomologation: RU C-DE.BL08.B.00534

China RoHS Période d'utilisation conforme : illimitée = EFUP-e
Aucune substance dangereuse dépassant les valeurs seuils ;

Avantages

Le triple centrage du conducteur dans le fond prismatique des douilles assure un
raccordement fiable des câbles
Faible résistance de contact grâce au rainurage de la surface de contact
Autoblocage des vis grâce aux éléments à ressort du serre-fils
