TC MOBILE I/O X200 AC - Relais SMS

2903806

Relais SMS et module de signalisation, surveillance des valeurs numériques par le réseau de téléphonie mobile, commutation des sorties de relais à distance, communication par SMS et GPRS (envoi d'e-mails, appli), plage de tension d'alimentation 93 V...250 V AC.

Téléchargement gratuit disponible. Téléchargements

Restriction d'utilisation
Indication CCCex	L'utilisation en atmosphères explosibles est interdite en Chine.

Type de produit	Système de signalisation
MTTF	792 Années (SN 29500 standard, température 25 °C, cycle de travail 21 %)
	378 Années (SN 29500 standard, température 40 °C, cycle de travail 34,25 %)
	153 Années (SN 29500 standard, température 40 °C, cycle de travail 100 %)

Puissance dissipée maximale en condition nominale	5,145 W
Type de réseau	Téléphonie mobile

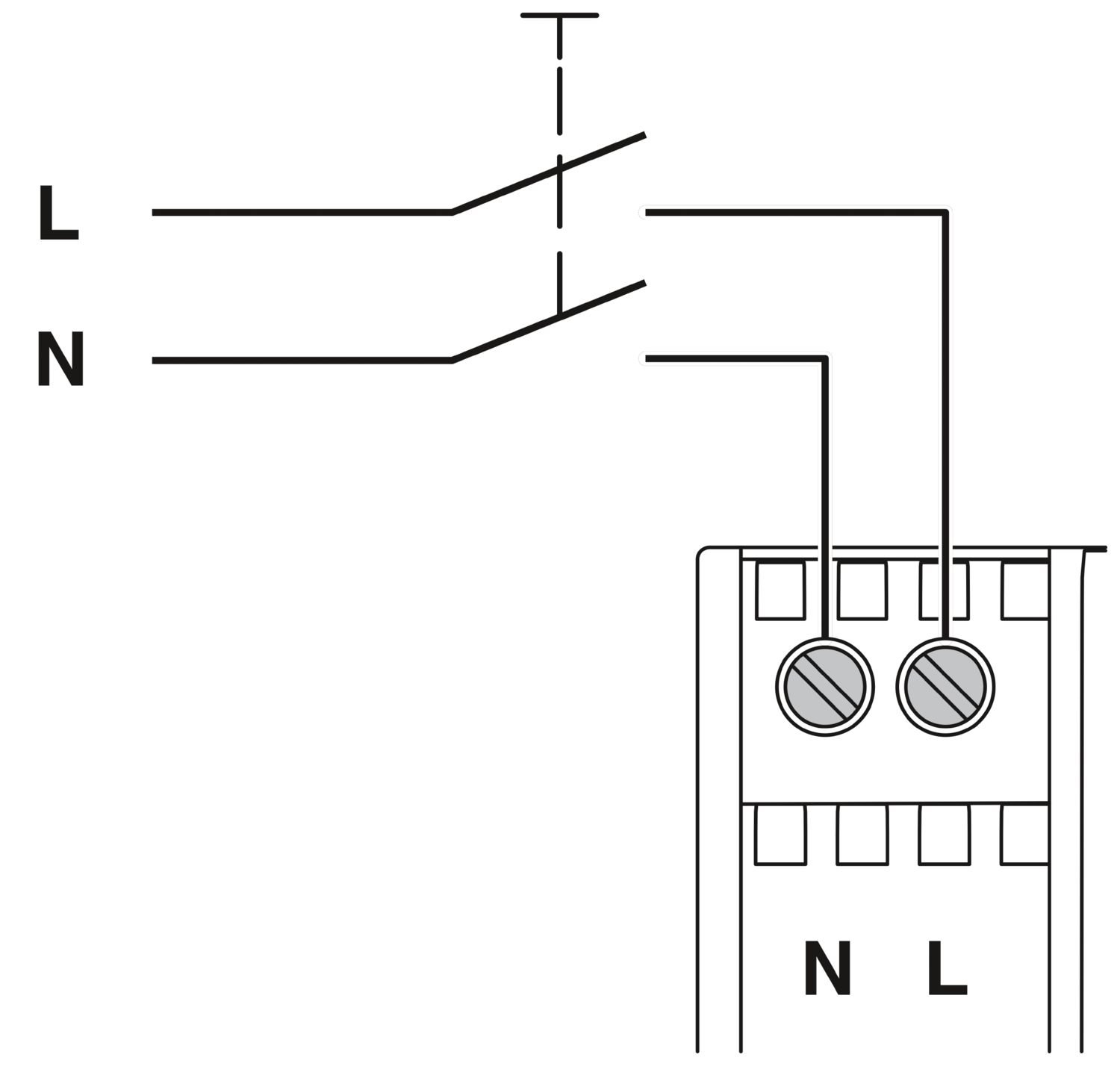

Alimentation
Plage de tension d'alimentation	93 V AC ... 250 V AC (47,5 Hz ... 63 Hz)
Courant absorbé typique	15 mA (230 V AC)
Courant max. absorbé	25 mA

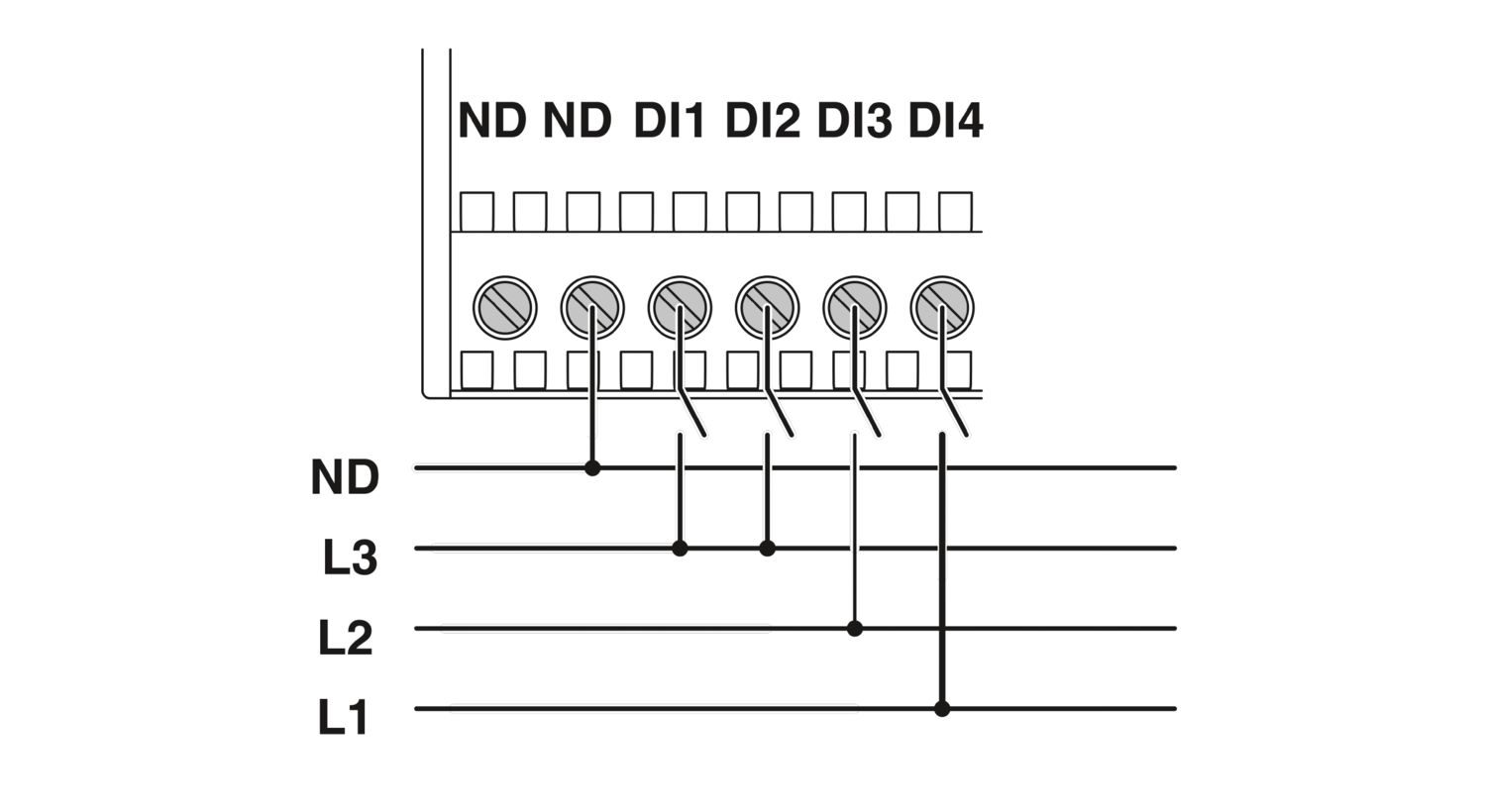

Numérique
Description de l'entrée	Entrée TOR
Nombre d'entrées	4
Niveau commut. signal « 0 »	0 V AC ... 50 V AC
Niveau commut. signal « 1 »	90 V AC ... 250 V AC

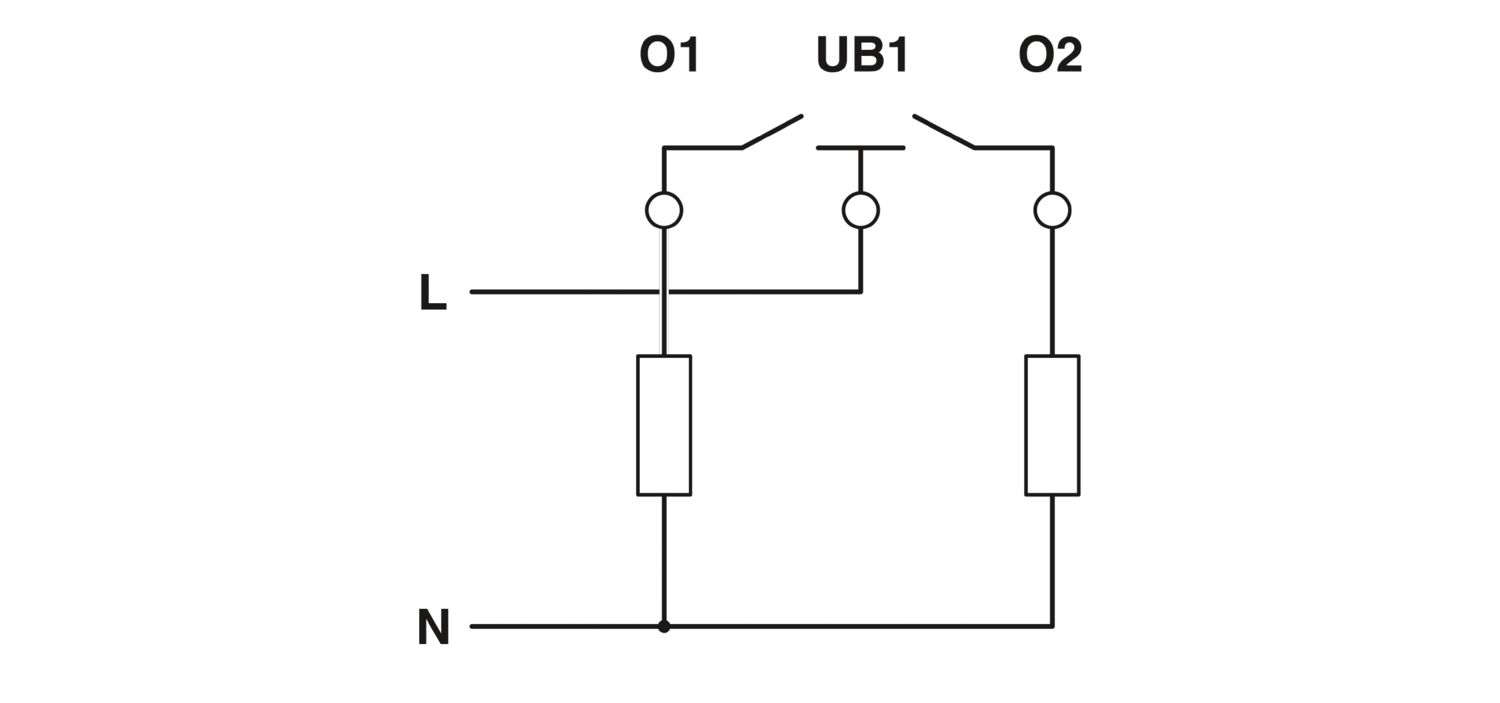

Commutation
Dénomination sortie	Sortie à relais
Nombre de sorties	4
Type de contact	Contact NO

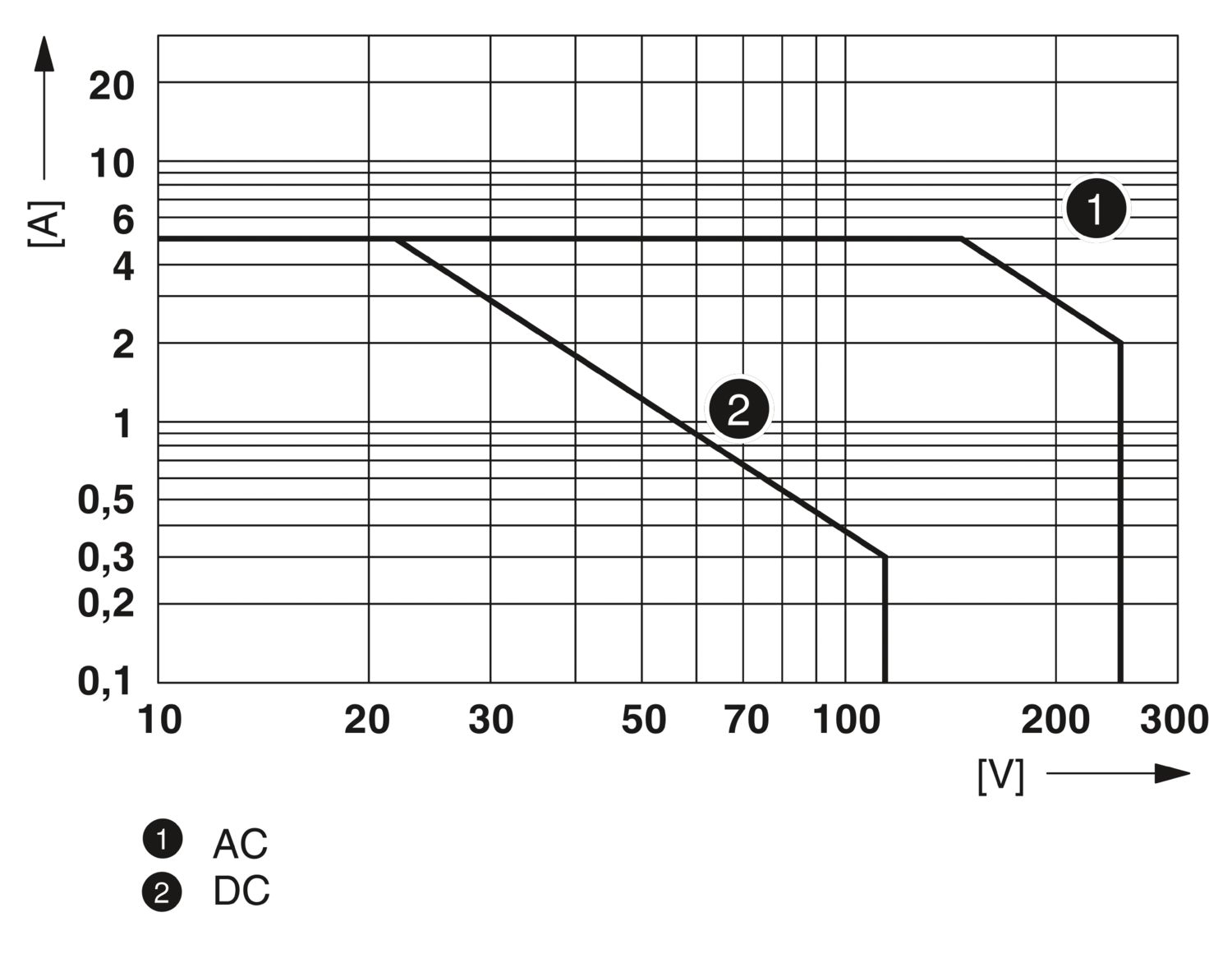

Tension de commutation minimale	5 V
Tension de commutation maximale	125 V DC
	250 V AC
Intensité permanente limite	5 A
Puissance de commutation	750 VA
Durée de vie en service électrique	150000 cycles (5 A / 30 V DC)
	150000 cycles (3 A / 120 V AC)
	30000 cycles (5 A / 250 V AC)

Alimentation
Section de conducteur souple avec embout, sans douille en plastique	0,25 mm² ... 2,5 mm²
Section de conducteur souple avec embout et douille en plastique	0,25 mm² ... 2,5 mm²
Section de conducteur souple	0,20 mm² ... 2,50 mm²
Section de conducteur rigide	0,20 mm² ... 2,50 mm²
Section de conducteur AWG	24 ... 14
Longueur à dénuder	6,50 mm
Couple de serrage	0,5 Nm ... 0,6 Nm (5-7 lbs-in, bornes à vis)

Serveur Web	oui
Données: USB 2.0
Type de raccordement	Mini USB type B, 5 pôles
Distance de transmission	≤ 3 m (uniquement pour configuration et diagnostic)
Radio
Description de l'interface	GSM / GPRS
Plage de fréquence	850 MHz (2 W (EGSM))
	900 MHz (2 W (EGSM))
	1800 MHz (1 W (EGSM))
	1900 MHz (1 W (EGSM))
GPRS	Multislot Class 10

Largeur	72 mm
Hauteur	90 mm
Profondeur	62 mm

Couleur (Partie supérieure du boîtier)	gris clair (RAL 7035)
Couleur (Partie inférieure du boîtier)	noir (RAL 9005)
Matériau (Boîtier)	Polycarbonate

Conditions ambiantes
Indice de protection	IP20
Température ambiante (fonctionnement)	-25 °C ... 70 °C (Mode SMS uniquement, tenir compte des indications de la documentation technique concernant le derating.)
Température ambiante (stockage/transport)	-40 °C ... 85 °C
Altitude	2000 m
Humidité de l'air admissible (fonctionnement)	0 % ... 95 %

CE
Certificat	Conformité CE
ATEX
Repérage	 II 3 G Ex nA nC IIC T4 Gc X
Remarque	Tenir compte des instructions d'installation particulières contenues dans la documentation.
Homologation radio États-Unis, FCC
Remarque	Part 15.107(a), 15.109(a)
Test aux gaz nocifs
Repérage	ISA-S71.04-1985 G3 Harsh Group A
Autorisation radio pour l'Europe
Remarque	RED 2014/53/EU

Compatibilité électromagnétique	Conformité à la directive CEM 2014/30/UE
Décharge électrostatique
Normes/Prescriptions	EN 61000-4-2
Décharge électrostatique
Décharge par contact	± 6 kV
Décharge dans l'air	± 8 kV
Décharge indirecte	± 6 kV
Remarque	Critère B
Champ électromagnétique HF
Normes/Prescriptions	EN 61000-4-3
Champ électromagnétique HF
Plage de fréquence	26 MHz ... 6 GHz
Intensité champ	10 V/m
Remarque	Critère A
Transitoires électriques rapides (en salves)
Normes/Prescriptions	EN 61000-4-4
Transitoires électriques rapides (en salves)
Entrée	± 2 kV (Ligne d'alimentation non blindée)
Signal	± 2 kV (Ligne de signalisation blindée)
Remarque	Critère B
Ondes de choc (Surge)
Normes/Prescriptions	EN 61000-4-5
Ondes de choc (Surge)
Entrée	± 1 kV (symétrique, ligne d'alimentation non blindée)
	± 2 kV (asymétrique, ligne d'alimentation non blindée)
Signal	± 1 kV (Ligne données, asymétrique)
Remarque	Critère B
Perturbations conduites
Normes/Prescriptions	EN 61000-4-6
Perturbations conduites
Plage de fréquence	0,15 MHz ... 80 MHz
Remarque	Critère A
Tension	10 V
Chutes de tension
Normes/Prescriptions	EN 61000-4-11
Émissions
Perturbations radioélectriques selon EN 55011	Classe B domaine d'application : industrie et zones résidentielles
Critères
Critère A	Fonctionnement normal dans le cadre des limites fixées.
Critère B	Perturbation temporaire du fonctionnement, que le dispositif corrige de lui-même.

Normes/Prescriptions	EN 50360
Normes/Prescriptions	EN 50121-4

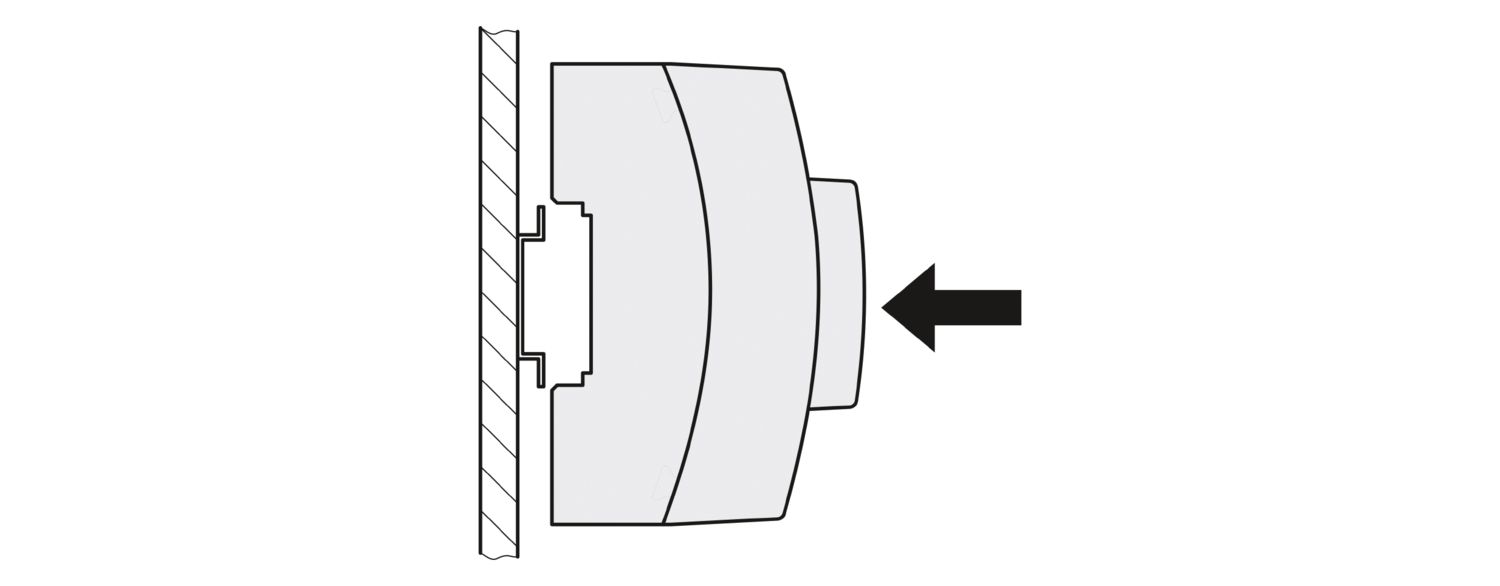

Type de montage	Montage sur rail DIN

Référence	2903806
Conditionnement	1 Unité(s)
Commande minimum	1 Unité(s)
Clé de vente	D22
Product key	DNC423
Page catalogue	Page 402 (C-6-2019)
GTIN	4046356768849
Poids par pièce (emballage compris)	252 g
Poids par pièce (hors emballage)	236,8 g
Numéro du tarif douanier	85176200
Pays d'origine	DE

Produits compatibles

Accessoires

Avantages

Message par SMS en cas de changement de statut à l'entrée

Interrogation de l'état par SMS de toutes les entrées et sorties

Relais SMS pour commande à distance des sorties

Alarme par SMS en cas de chute de tension

Réseau de téléphonie mobile GSM : 850, 900, 1800 et 1900 MHz

Commutation des sorties pour un temps prédéfini

Communication par SMS et email

Configuration par USB et navigateur Web

Format compact également pour les installations domestiques (4TE, DIN 43880)

Montage sur profilé ou mural

EU RoHS
Conforme aux exigences de la directive RoHS	Oui
sauf exceptions mentionnées	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Vous trouverez un tableau de déclaration conformément à lACPEIP (China RoHS) concernant les produits dans la zone de téléchargement du produit correspondant sous « Déclaration du fabricant ». Pour tous les produits avec EFUP-E, aucun tableau de déclaration conformément à lACPEIP (China RoHS) nest établi car cela nest pas nécessaire.
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Aucun substance na un taux pondéral supérieur à 0,1 %
