C-UFB-24DC - Parafoudre - 2797861

Propriétés du produit

Type de produit	Protection antisurtension pour installations émettrices/réceptrices
Classe d'essai CEI	C2
	C3
	D1
Type	Adaptateur
Message protection antisurtension défectueuse	aucun

Caractéristiques de raccordement

Type de raccordement	BNC 50 Ω

Dimensions

Largeur	25,4 mm
Hauteur	93 mm
Longueur	25,4 mm

Indications sur les matériaux

Matériau du boîtier	Aluminium

Propriétés mécaniques

Caractéristiques mécaniques
Paroi latérale ouverte	non

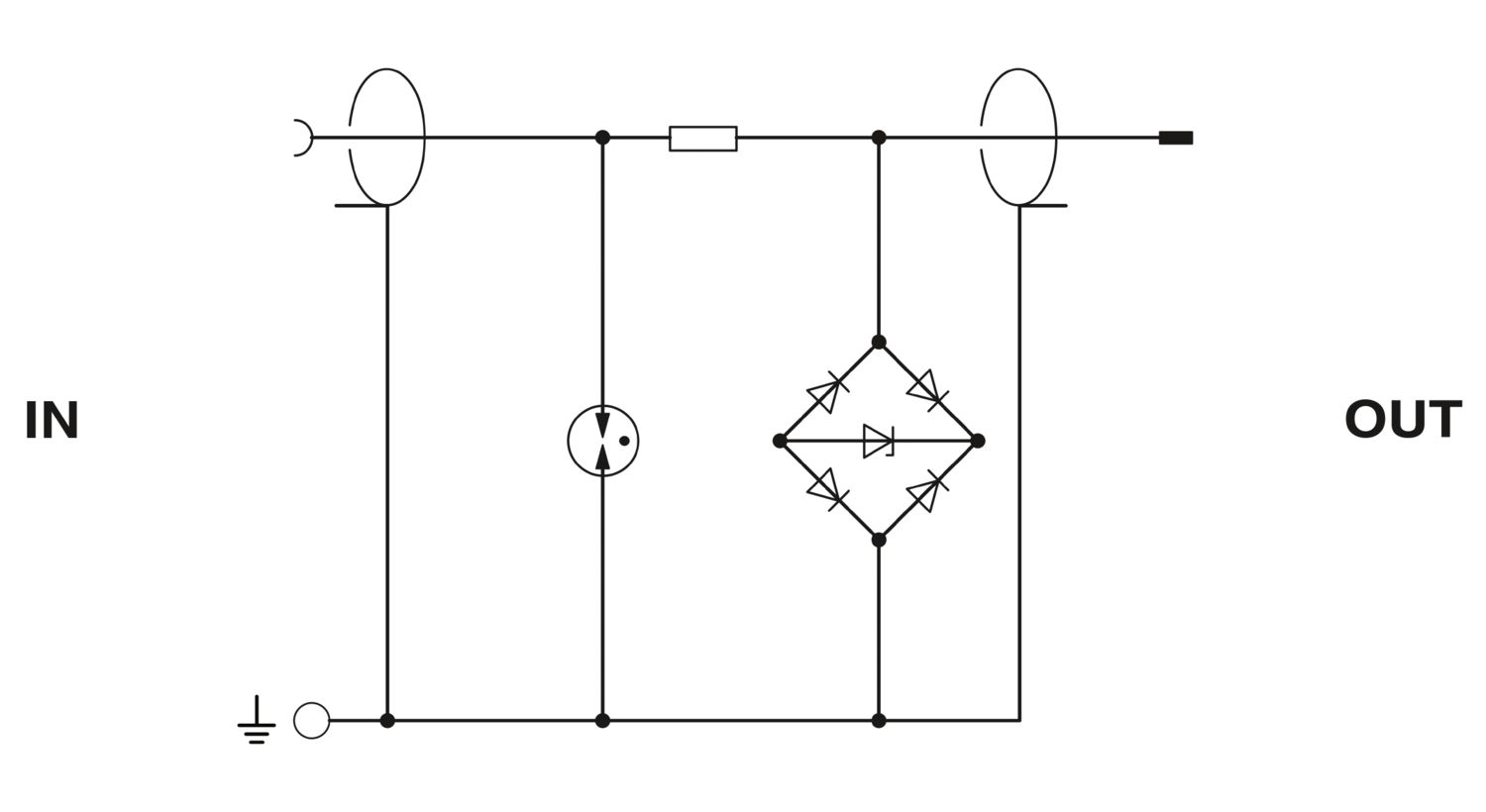

Circuit de protection

Sens de l'action	Line-Shield/Earth Ground
Tension permanente maximale UC	30 V DC
Tension permanente maximale U_C (brins-terre)	30 V DC
Courant utile de service I_C pour U_C	≤ 10 µA
Courant résidual I_PE	≤ 10 µA
Courant nominal de décharge I_n (8/20) µs (fil-terre)	10 kA
Courant nominal de décharge I_n (8/20) µs (fil-blindage)	10 kA
Courant de choc cumulé (8/20) µs	10 kA
Courant de décharge I_max (8/20) µs maximal (fil-terre)	10 kA
Limitation tension de sortie pour 1 kV/µs (fil-terre) spike	≤ 65 V
Limitation tension de sortie pour 1 kV/µs (fil-blindage) spike	≤ 65 V
Limitation tension de sortie pour 1 kV/µs (fil-terre) statique	≤ 45 V
Limitation tension de sortie pour 1 kV/µs (fil-blindage) statique	≤ 45 V
Tension résiduelle pour I_n (fil-terre)	≤ 45 V
Tension résiduelle pour In (fil-blindage)	≤ 45 V
Niveau de protection U_p (fil-terre)	≤ 120 V (C2 - 10 kV / 5 kA)
		≤ 85 V (C1 - 1 kV / 500 A)
		≤ 60 V (C3 - 10 A)
Niveau de protection U_p (fil-blindage)	≤ 120 V (C2 - 10 kV / 5 kA)
		≤ 60 V (C3 - 10 A)
		≤ 85 V (C1 - 1 kV / 500 A)
Niveau de protection U_p statique (fil-terre)	≤ 50 V (C1 - 1 kV / 500 A)
Niveau de protection U_p statique (fil-terre)		≤ 70 V (C2 - 10 kV / 5 kA)
Temps d'amorçage tA (fil-terre)	≤ 500 ns
Temps d'amorçage tA (fil-blindage)	≤ 500 ns

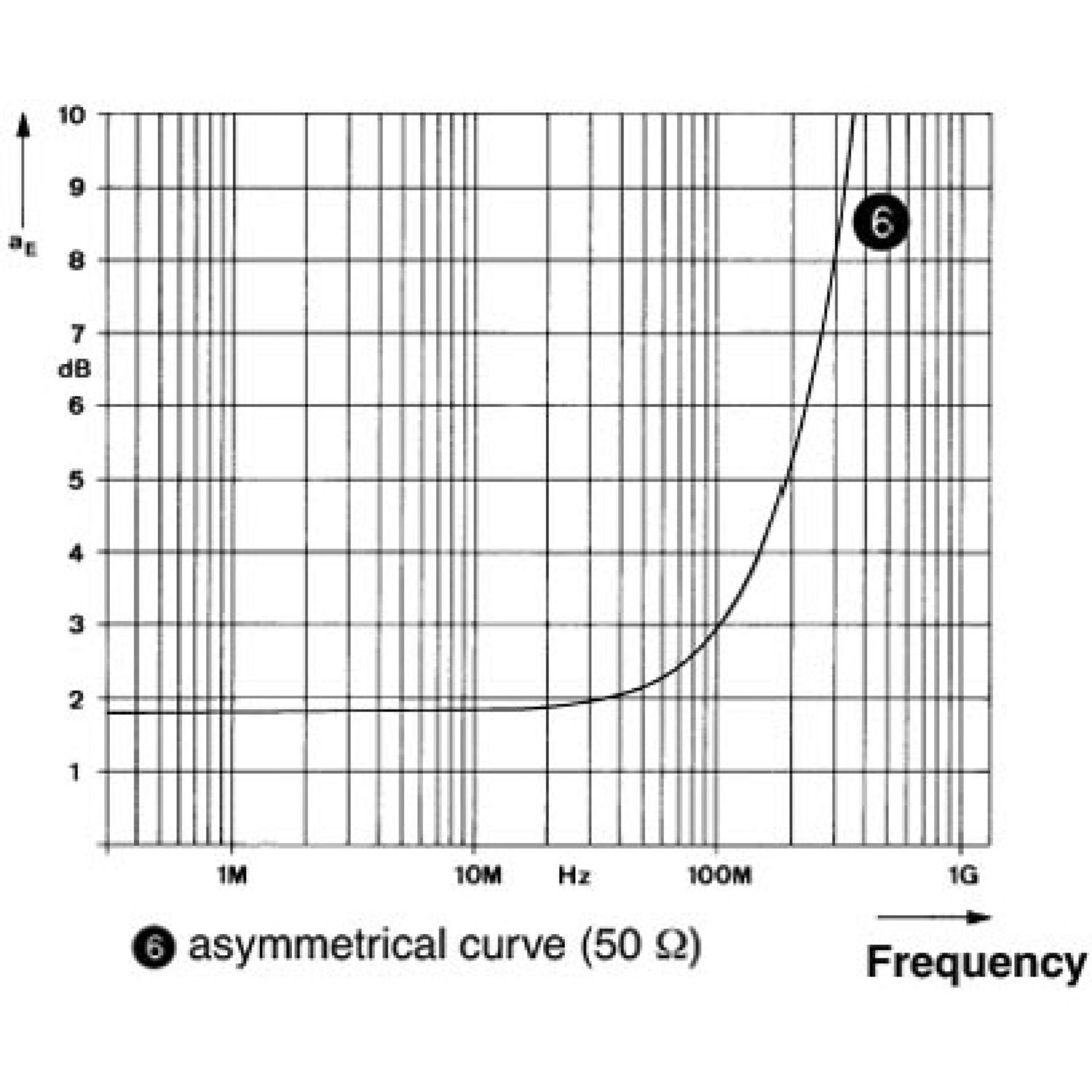

Perte d'insertion aE, asym.	2 dB (≤ 10 MHz)
Fréquence limite fg (3 dB), asym. (PE) dans le système 50 Ω	typ. 90 MHz
Fréquence limite fg (3 dB), asym. (Blindage) dans le système 50 Ω	typ. 90 MHz
Message protection antisurtension défectueuse	aucun
Courant de choc admissible (fil-terre)	C2 - 10 kV / 5 kA
Courant de choc admissible (fil-terre)		D1 - 2,5 kA

Conditions environnementales et de durée de vie

Conditions ambiantes
Indice de protection	IP20
Température ambiante (fonctionnement)	-40 °C ... 80 °C

Normes et spécifications

Distances dans l'air et lignes de fuite
Normes/Prescriptions	VDE 0110-1 / CEI 60664-1
Normes Spécification informatique
Normes/Prescriptions	CEI 61643-21
	CEI 61643-21
Normes/prescriptions	CEI 61643-21
Remarque	2000

Montage

Référence	2797861
Conditionnement	1 Unité(s)
Commande minimum	1 Unité(s)
Remarque	Fabrication à la commande (pas de reprise)
Clé de vente	CL33
Product key	CL3313
GTIN	4017918073541
Poids par pièce (emballage compris)	87,79 g
Poids par pièce (hors emballage)	85,73 g
Numéro du tarif douanier	85363080
Pays d'origine	DE

Alimentation, charge et protection

Automatisation

Commutation, mesure et surveillance

Connecter

Repérage, montage et installation

C-UFB-24DC - Parafoudre

2797861

Informations détaillées concernant le produit

Produits compatibles

EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Aucun substance na un taux pondéral supérieur à 0,1 %
