Module test-lampes, avec paire de diodes avec cathodes en commun : version 4 paires pour raccordement individuel
Informations détaillées concernant le produit
Type de produit
Module test-lampes
Propriétés d'isolation
Degré de pollution
2
Diode
Description de l'entrée

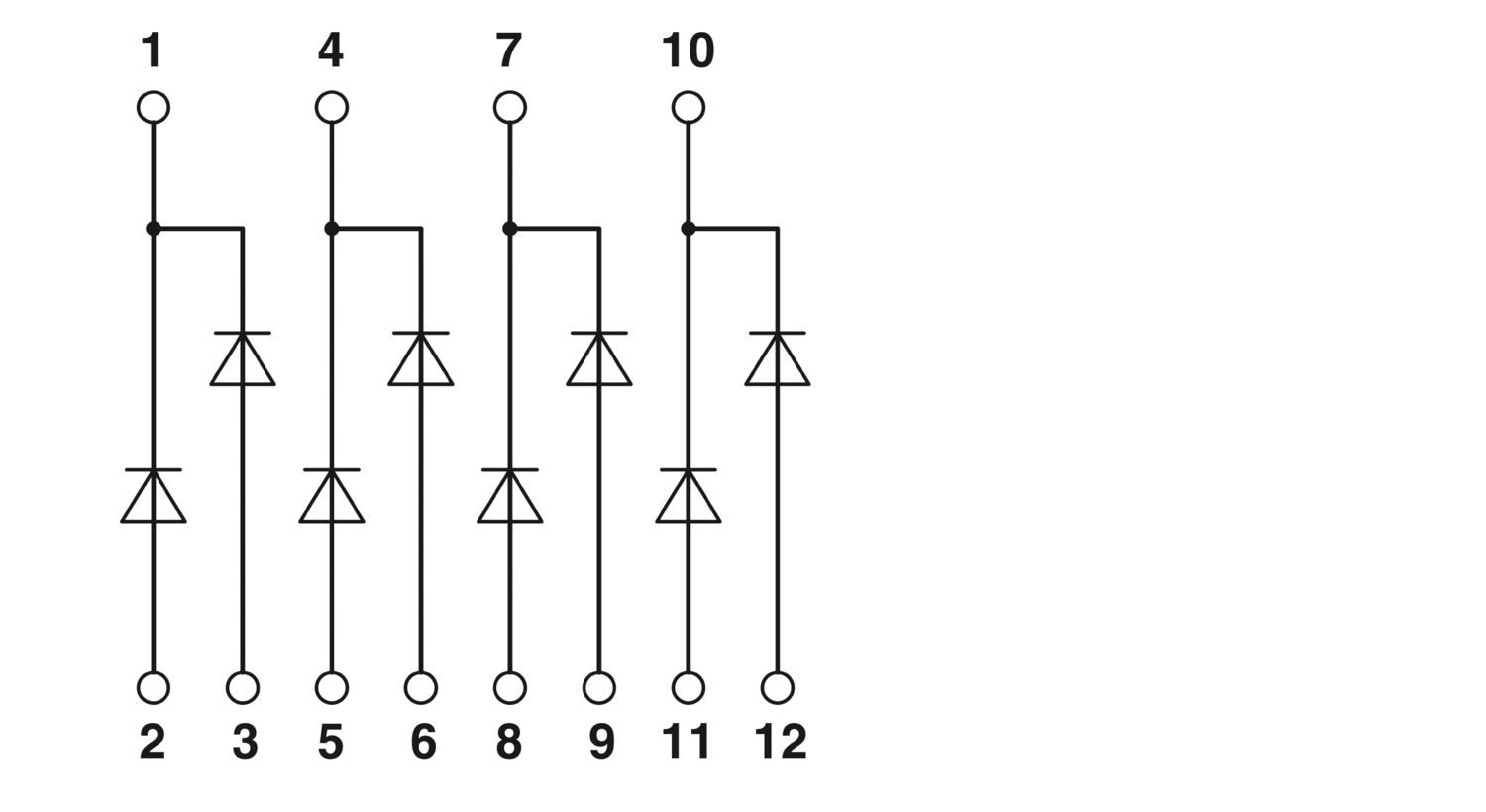

8 diodes, par 2 diodes à cathode commune : Version 4 paires pour charge individuelle
Type de diode
1 N 4007
Tension de service maximale Umax
250 V AC
Tension inverse de crête par diode
1300 V
Courant à l’état bloqué par diode
≤ 5 µA
Tension directe par diode
env. 0,8 V
Courant direct par diode
0,7 A (pour charge unique)
0,4 A (à charge simultanée)
Type de raccordement
Raccordement vissé
Longueur à dénuder
8 mm
Filetage vis
M3
Section de conducteur rigide
0,2 mm² ... 4 mm²
Section de conducteur souple
0,2 mm² ... 2,5 mm²
Section conduct. AWG
24 ... 12
Largeur
45 mm
Hauteur
75 mm
Profondeur
55 mm
Couleur
vert (RAL 6021)
Conditions ambiantes
Température ambiante (fonctionnement)
-20 °C ... 50 °C
Température ambiante (stockage/transport)
-40 °C ... 70 °C
CE
Certificat
Conformité CE
Remarque
en plus de la norme EN 61326
Normes/Prescriptions
DIN EN 50178
Type de montage
Montage sur rail DIN
Instructions de montage
Juxtaposables
Emplacement pour le montage
indifférent
Référence
2954798
Conditionnement
5 Unité(s)
Commande minimum
1 Unité(s)
Clé de vente
CK04
Product key
DK66M1
Page catalogue
Page 267 (C-5-2019)
GTIN
4017918085131
Poids par pièce (emballage compris)
82,7 g
Poids par pièce (hors emballage)
82,7 g
Numéro du tarif douanier
85411000
Pays d'origine
DE
ECLASS
ECLASS-13.0
27371010
ETIM
ETIM 9.0
EC000683
UNSPSC
UNSPSC 21.0
32151500
EAC
Identifiant de lhomologation: RU*DE*08.B.01841/19
EU RoHS
Conforme aux exigences de la directive RoHS
Oui
sauf exceptions mentionnées
6(c), 7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)
EFUP-50
Vous trouverez un tableau de déclaration conformément à lACPEIP (China RoHS) concernant les produits dans la zone de téléchargement du produit correspondant sous « Déclaration du fabricant ». Pour tous les produits avec EFUP-E, aucun tableau de déclaration conformément à lACPEIP (China RoHS) nest établi car cela nest pas nécessaire.
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)
