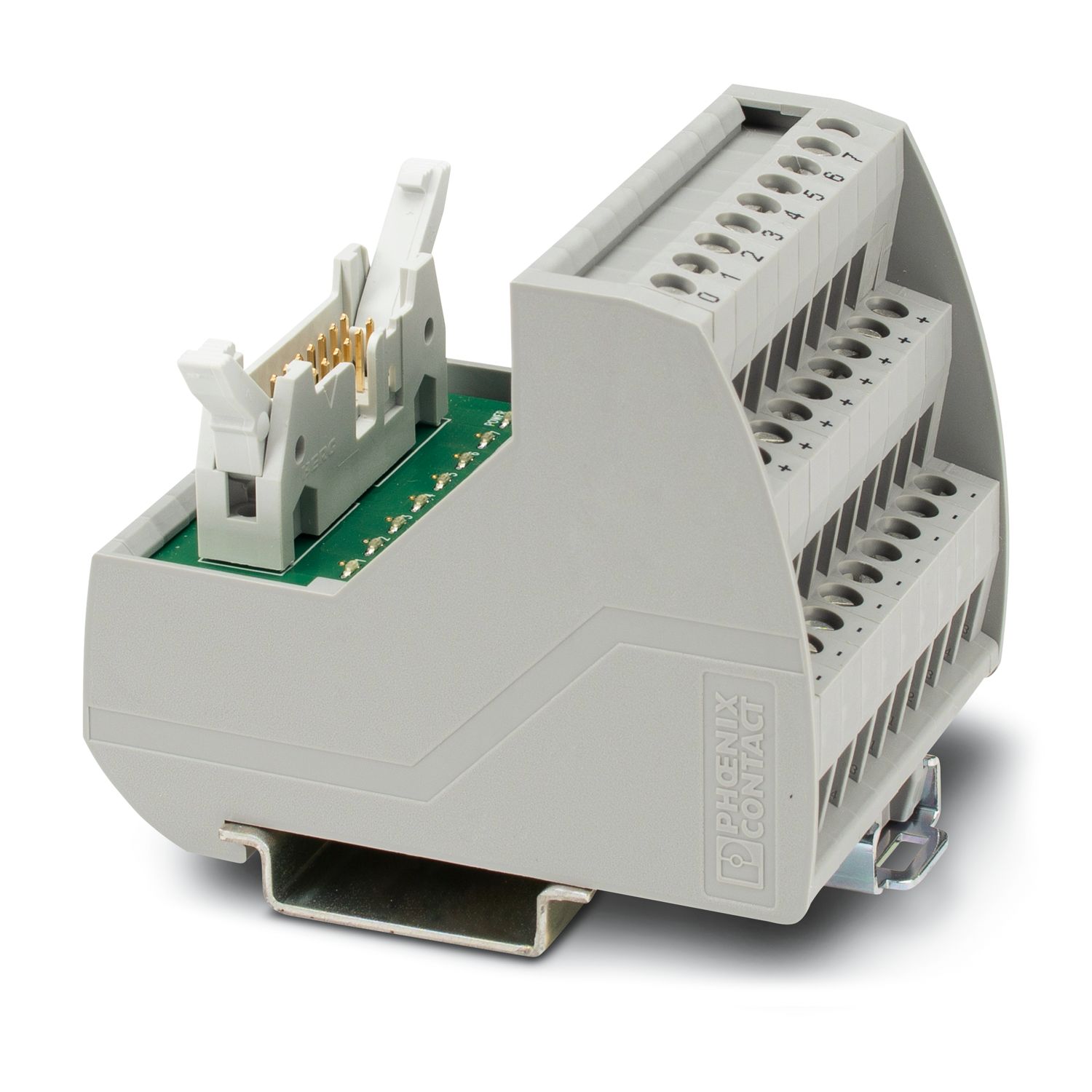

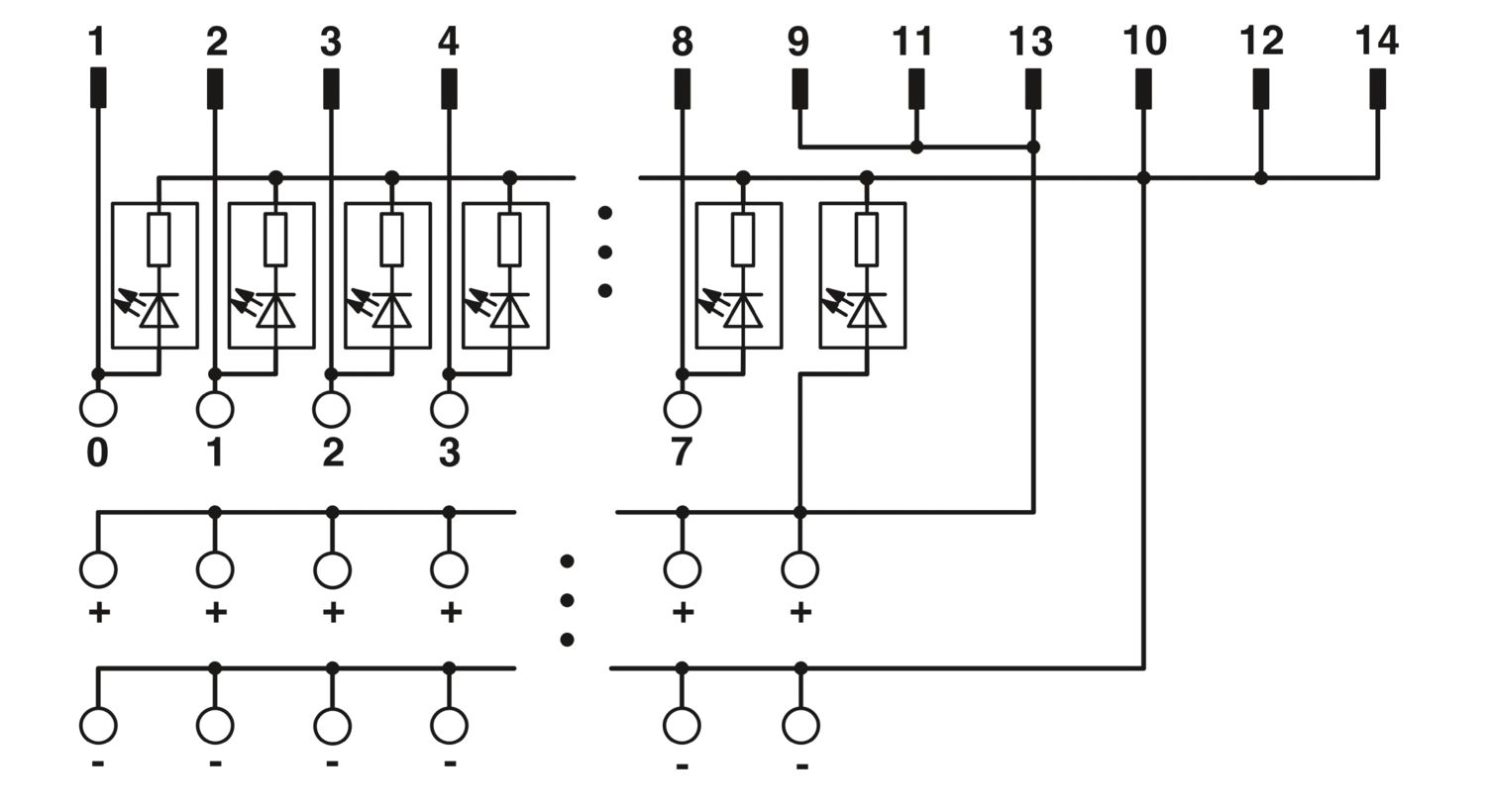

VIP-3/SC/FLK14/8IM/LED/PLC - Module passif

2322265

Module pour capteur VARIOFACE, destiné au raccordement de 8 capteurs PNP, avec LED

Informations détaillées concernant le produit

Type de produit	Module de transmission
Gamme de produits	VARIOFACE Professional
Nombre de pôles	14
Nombre de voies	8
Propriétés d'isolation
Catégorie de surtension	II
Degré de pollution	2

Tension nominale U_N	24 V DC
Intensité admissible max. par branche	1 A
Courant cumulé alimentation maximale en tension	3 A
Tension de tenue aux chocs assignée	0,6 kV
Automate pris en charge SIEMENS S7-1500
Carte E/S adaptée	6ES7521-1BH00-0AB0
	6ES7521-1BL00-0AB0
	6ES7521-1BP00-0AA0 (Sinking mode)
	6ES7522-1BH00-0AB0
	6ES7522-1BH01-0AB0
	6ES7522-1BL00-0AB0
	6ES7522-1BL01-0AB0
	6ES7522-1BP00-0AA0
	6ES7523-1BP50-0AA0 (DI32 (Sinking mode))
Automate pris en charge ABB S800 I/O
Carte E/S adaptée	DI810
	DI818
	DI830
	DI840
	DO810
	DO840
Automate pris en charge ALLEN-BRADLEY ControlLogix
Carte E/S adaptée	1756-IB32
	1756-OB32
	1756-IB16
	1756-OB16E
Automate pris en charge GE-FANUC RX3i
Carte E/S adaptée	IC694MDL754
	IC694MDL660
Automate pris en charge HONEYWELL Experion PKS C200
Carte E/S adaptée	TC-IDD 321
	TC-ODD 321
Automate pris en charge MITSUBISHI MELSEC L
Carte E/S adaptée	LX41C4
	LX42C4
	LY41NT1P
	LY42NT1P
	LY41PT1P
	LY42PT1P
Automate pris en charge MITSUBISHI MELSEC Q
Carte E/S adaptée	QX81
	QY81P
	QX41
	QX41-S1
	QX42
	QX42-S1
	QY41P
	QY42P
	QH42P
	QX82
	QX82-S1
	QY82P
Automate pris en charge SIEMENS S7-300 / ET 200 M
Carte E/S adaptée	CPU 313C-2DP
	CPU 314C-2DP
	CPU 314C-2PtP
	6ES7321-1BH02-0AA0
	6ES7321-1BL00-0AA0
	6ES7322-1BH01-0AA0
	6ES7322-1BL00-0AA0
	6ES7323-1BH01-0AA0
	6ES7323-1BL00-0AA0
Automate pris en charge SIEMENS S7-400
Carte E/S adaptée	6ES7421-1BL01-0AA0
	6ES7422-1BL00-0AA0
	6ES7422-7BL00-0AB0
Automate pris en charge SCHNEIDER ELECTRIC Modicon TSX QUANTUM
Carte E/S adaptée	DDI 353
	DDI 853
	DDO 353

Niveau terrain
Connexion selon la norme	CEI / EN
Type de raccordement	Raccordement vissé
Longueur à dénuder	8 mm
Filetage vis	M3
Section de conducteur rigide	0,2 mm² ... 4 mm²
Section de conducteur souple	0,2 mm² ... 2,5 mm²
Section conduct. AWG	24 ... 12
Couple de serrage	0,5 Nm ... 0,6 Nm
Niveau des automates
Type de raccordement	IDC/FLK connecteur mâle
Nombre de connexions	1
Nombre de pôles	14
Pas	2,54 mm

Affichage d'état	LED
Présence d'un affichage d'état	oui

Dimensions de l'article
Largeur	52,3 mm
Hauteur	69 mm
Profondeur	62 mm

Couleur	gris (RAL 7042)
Classe d'inflammabilité selon UL 94	V0
Type d'isolant boîtier	Polyamide PA non renforcé

Conditions ambiantes
Température ambiante (fonctionnement)	-20 °C ... 50 °C
Température ambiante (stockage/transport)	-20 °C ... 70 °C

Normes/Prescriptions	CEI 60664
	DIN EN 50178

Type de montage	Montage sur rail DIN
Emplacement pour le montage	indifférent

Information pour le fonctionnement	Pour une utilisation conforme, il convient de respecter les prescriptions de la directive d'installation (voir Téléchargements). En cas d'application ou d'utilisation avec des produits d'autres fabricants, il faut en outre respecter les prescriptions, les consignes de sécurité et avertissements du fabricant tiers concerné.

Données commerciales

Référence	2322265
Conditionnement	1 Unité(s)
Commande minimum	1 Unité(s)
Clé de vente	CK02
Product key	DK2111
Page catalogue	Page 521 (C-5-2019)
GTIN	4046356450980
Poids par pièce (emballage compris)	116,8 g
Poids par pièce (hors emballage)	137,9 g
Numéro du tarif douanier	85366990
Pays d'origine	US

Classifications

Homologations

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
	24 V	1 A	28 - 12

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
	24 V	1 A	30 - 12

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
	24 V	1 A	30 - 12

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
	24 V	1 A	28 - 12

Conformité environnementale

Produits compatibles

Accessoires

Avantages

Utilisable pour les cartes E/S numériques

LED en option

Repérage par octet

Raccordements positif et négatif pour chaque signal

EU RoHS
Conforme aux exigences de la directive RoHS	Oui
sauf exceptions mentionnées	7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Vous trouverez un tableau de déclaration conformément à lACPEIP (China RoHS) concernant les produits dans la zone de téléchargement du produit correspondant sous « Déclaration du fabricant ». Pour tous les produits avec EFUP-E, aucun tableau de déclaration conformément à lACPEIP (China RoHS) nest établi car cela nest pas nécessaire.
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Aucun substance na un taux pondéral supérieur à 0,1 %
