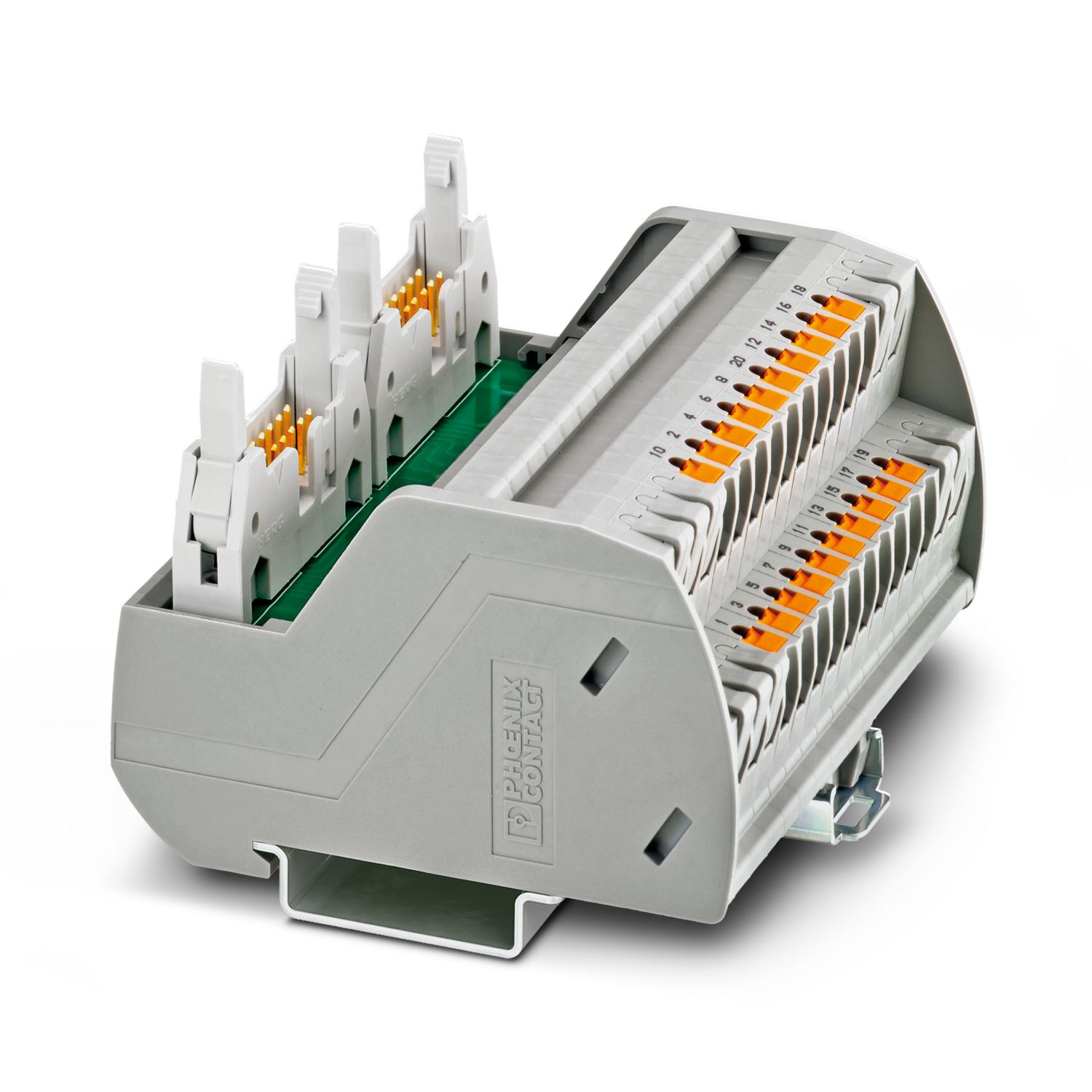

VIP-2/PT/2FLK14/AB-1756 - Module passif

2904288

Module interface VARIOFACE COMPACT LINE pour systèmes Allen-Bradley® ControlLogix®, avec repérage spécifique ControlLogix ; nombre de pôles : 2 x 14 ; pas du module : 82,5 mm

Informations détaillées concernant le produit

Type de produit	Module de transmission
Gamme de produits	VARIOFACE Professional
Nombre de pôles	14
Nombre de voies	2
	4
	6
	8
	16
Propriétés d'isolation
Catégorie de surtension	II
Degré de pollution	2

Tension de service max. admissible	25 V AC
	60 V DC
Intensité admissible max. par branche	1 A
Tension de tenue aux chocs assignée	0,6 kV
Automate pris en charge ALLEN-BRADLEY ControlLogix
Carte E/S adaptée	1756-IN16
	1756-IA8D
	1756-IA16
	1756-IB16
	1756-IC16
	1756-OB16E
	1756-IR6I
	1756-IT6I
	1756-OF4
	1756-OF6CI
	1756-OF6VI
	1756-OF8
	1756-PLS
	1756-IF6H
	1756-IF6CIS
	1756-OF8H
Automate pris en charge HONEYWELL Experion PKS C200
Carte E/S adaptée	TC-IDX 081
	TC-IDA 161
	TC-IAH 061
	TC-IXR 061
	TC-IXL 061
	TC-OAH 061
	TC-OAV 061
	TC-OAV 081

Niveau terrain
Type de raccordement	Raccordement Push-in
Longueur à dénuder	8 mm
Nombre de pôles	20
Section de conducteur rigide	0,14 mm² ... 2,5 mm²
Section de conducteur souple	0,14 mm² ... 2,5 mm²
Section conduct. AWG	26 ... 14
Niveau des automates
Type de raccordement	IDC/FLK connecteur mâle
Nombre de connexions	2
Nombre de pôles	14
Pas	2,54 mm

Affichage d'état	non
Présence d'un affichage d'état	non

Dimensions de l'article
Largeur	82,5 mm
Hauteur	72,1 mm
Profondeur	56 mm

Couleur	gris (RAL 7042)
Type d'isolant boîtier	Polyamide PA non renforcé

Conditions ambiantes
Température ambiante (fonctionnement)	-20 °C ... 50 °C
Température ambiante (stockage/transport)	-20 °C ... 70 °C

Normes/Prescriptions	CEI 60664
	DIN EN 50178

Type de montage	Montage sur rail DIN
Emplacement pour le montage	indifférent

Information pour le fonctionnement	Pour une utilisation conforme, il convient de respecter les prescriptions de la directive d'installation (voir Téléchargements). En cas d'application ou d'utilisation avec des produits d'autres fabricants, il faut en outre respecter les prescriptions, les consignes de sécurité et avertissements du fabricant tiers concerné.

Données commerciales

Référence	2904288
Conditionnement	1 Unité(s)
Commande minimum	1 Unité(s)
Remarque	Fabrication à la commande (pas de reprise)
Clé de vente	CK02
Product key	DK212S
GTIN	4046356813587
Poids par pièce (emballage compris)	168,35 g
Poids par pièce (hors emballage)	168,35 g
Numéro du tarif douanier	85366990
Pays d'origine	US

Classifications

Homologations

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
	125 V	1 A	26 - 14

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
	125 V	1 A	26 - 14

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
	125 V	1 A	26 - 14

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
	125 V	1 A	26 - 14

Conformité environnementale

Produits compatibles

Accessoires

EU RoHS
Conforme aux exigences de la directive RoHS	Oui (Aucun exception)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Aucune substance dangereuse au-dessus des valeurs limites
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Aucun substance na un taux pondéral supérieur à 0,1 %
