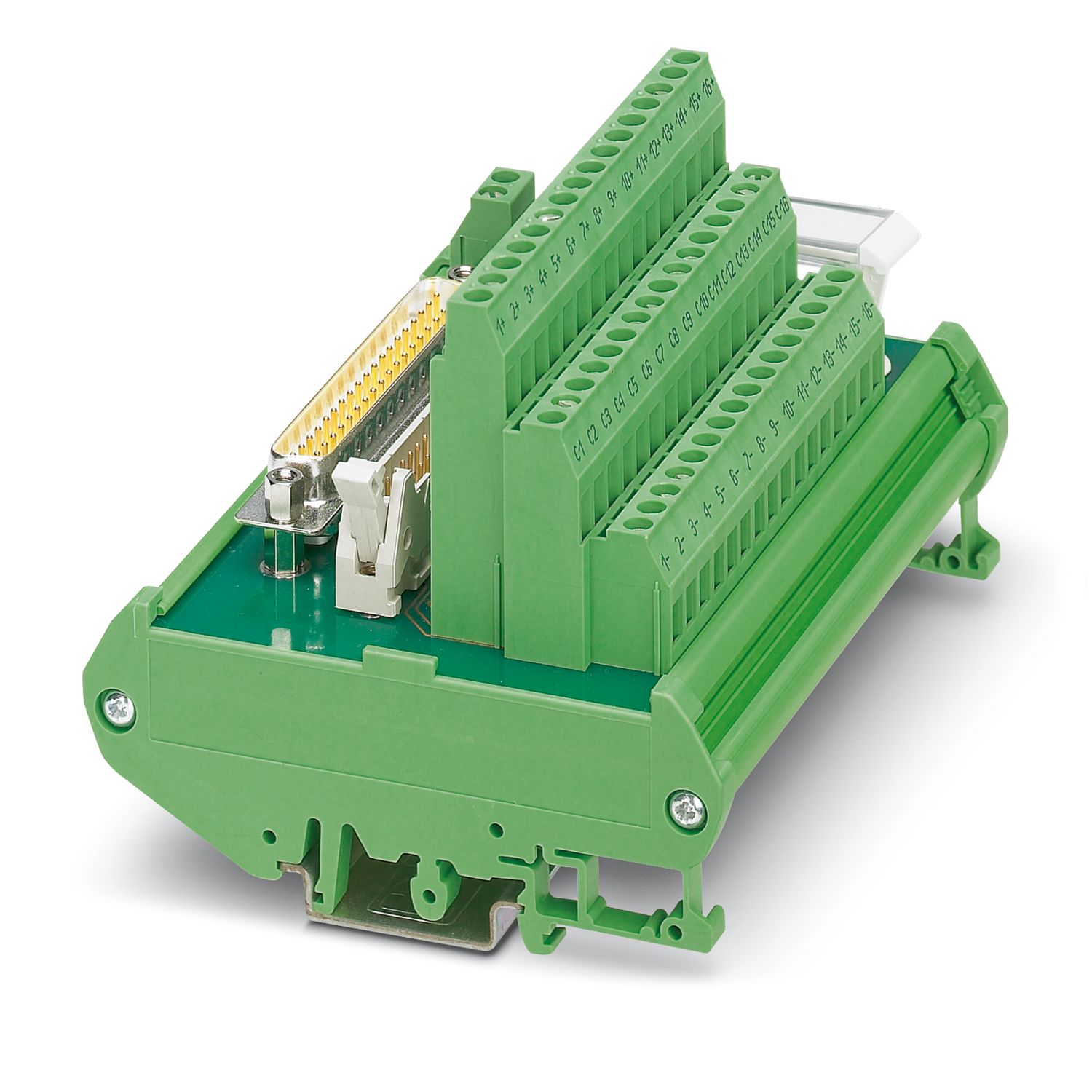

FLKM 50/D37SUB/M/HC3/AIO
-
Module passif
2900176
Module à 16 canaux pour modules Honeywell C300. Le module est piloté côté commande via D-SUB 37 pôles ou FLK 50 pôles. Un raccordement vissé est disponible côté périphérie. Largeur de module : 113 mm
Informations détaillées concernant le produit
| Type de produit | Module de transmission |
| Nombre de voies | 16 |
| Propriétés d'isolation: Distances dans l'air et lignes de fuite | |
| Isolant | Isolation fonctionnelle |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Tension de service (DC) | ≤ 50 V DC |
| Courant (par branche) | ≤ 0,5 A |
| Distances dans l'air et lignes de fuite | |
| Tension d'isolement assignée | 50 V |
| Tension de tenue aux chocs assignée | 0,5 kV (1,2 / 50 μs) |
| Automate pris en charge HONEYWELL Experion PKS C300/C-Series | |
| Carte E/S adaptée | TAIX01 (non-redundant) |
| TAIX11 (redundant) | |
| Raccordement 1 (niveau de commande) | |
| Connexion selon la norme | CEI 60807-2 |
| Type de raccordement | Connecteur mâle D-SUB |
| Filetage vis | UNC 4-40 |
| Nombre de connexions | 1 |
| Nombre de pôles | 37 |
| Cycles d'enfichage | > 500 |
| Pas | 2,77 mm |
| Raccordement 2 (niveau de commande) | |
| Connexion selon la norme | CEI 60603-13 |
| Type de raccordement | IDC/FLK connecteur mâle |
| Nombre de connexions | 1 |
| Nombre de pôles | 50 |
| Cycles d'enfichage | > 50 |
| Pas | 2,54 mm |
| Raccordement 3 (niveau terrain) | |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
| Nombre de pôles | 48 |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section de câble rigide (2 conducteurs de même section) | 0,2 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| 0,25 mm² ... 1,5 mm² (Avec embout sans cône d'entrée isolant) | |
| 0,25 mm² ... 2,5 mm² (Embout avec cône isolant en plastique) | |
| Section de câble flexible (2 conducteurs de même section) | 0,2 mm² ... 1,5 mm² |
| 0,2 mm² ... 0,75 mm² (Avec embout sans cône d'entrée isolant) | |
| 0,5 mm² ... 0,5 mm² (Embout et cône d'entrée isolant TWIN) | |
| Section conduct. AWG | 24 ... 12 |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
| Pas | 5,08 mm |
| Raccordement 4 (alimentation) | |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Nombre de connexions | 1 |
| Nombre de pôles | 2 |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section de câble rigide (2 conducteurs de même section) | 0,2 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| 0,25 mm² ... 2,5 mm² (Avec embout sans cône d'entrée isolant) | |
| 0,25 mm² ... 2,5 mm² (Embout avec cône isolant en plastique) | |
| Section de câble flexible (2 conducteurs de même section) | 0,2 mm² ... 1,5 mm² |
| 0,25 mm² ... 0,75 mm² (Avec embout sans cône d'entrée isolant) | |
| 0,5 mm² ... 1,5 mm² (Embout et cône d'entrée isolant TWIN) | |
| Section conduct. AWG | 24 ... 12 |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
| Pas | 5 mm |
| Présence d'un affichage d'état | non |
| Dimensions de l'article | |
| Largeur | 112 mm |
| Hauteur | 89,6 mm |
| Profondeur | 78,9 mm |
| Couleur | vert (RAL 6021) |
| Type d'isolant boîtier | PVC |
| Conditions ambiantes | |
| Indice de protection (Module) | IP00 |
| Indice de protection (Emplacement de montage) | ≥ IP54 |
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Altitude | ≤ 2000 m |
| Distances dans l'air et lignes de fuite | |
| Normes/Prescriptions | EN IEC 60664-1 |
| Type de montage | Montage sur rail DIN |
| Emplacement pour le montage | indifférent |
| Information pour le fonctionnement | Pour une utilisation conforme, il convient de respecter les prescriptions de la directive d'installation (voir Téléchargements). En cas d'application ou d'utilisation avec des produits d'autres fabricants, il faut en outre respecter les prescriptions, les consignes de sécurité et avertissements du fabricant tiers concerné. |
| Référence | 2900176 |
| Conditionnement | 1 Unité(s) |
| Commande minimum | 1 Unité(s) |
| Remarque | Fabrication à la commande (pas de reprise) |
| Clé de vente | CK02 |
| Product key | DK2A8H |
| GTIN | 4046356492126 |
| Poids par pièce (emballage compris) | 304,5 g |
| Poids par pièce (hors emballage) | 304,5 g |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | DE |
ECLASS
| ECLASS-13.0 | 27141152 |
ETIM
| ETIM 9.0 | EC002780 |
UNSPSC
| UNSPSC 21.0 | 39121400 |
| EU RoHS | |
| Conforme aux exigences de la directive RoHS | Oui (Aucun exception) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-E
Aucune substance dangereuse au-dessus des valeurs limites
|
| EU REACH SVHC | |
| Indication de substance soumise à autorisation REACH (n° CAS) | Aucun substance na un taux pondéral supérieur à 0,1 % |
