NLC-IO-06I-04QTP-01A
-
Module d'extension E/S
2701072
Module d'extension E/S pour l'utilisation avec une unité de base Nanoline. Equipé de 6 voies d'entrée TOR et de 4 voies de sorties TOR PNP. Il est possible de raccorder un maximum de trois modules d'extension E/S à l'unité de base.
Informations détaillées concernant le produit
| Type de produit | Module d'extension |
| Gamme de produits | Nanoline |
| Emplacement pour le montage | Raccordement côté droit via le connecteur mâle DB-9 de l'unité de base |
| Alimentation: Bloc électronique | |
| Type de raccordement | Raccordement vissé |
| Tension d'alimentation | 24 V DC |
| Courant d'alimentation | typ. 50 mA |
| max. 90 mA | |
| Numérique: | |
| Dénomination entrée | Entrées TOR |
| Description de l'entrée | PNP/NPN |
| Nombre d'entrées | 6 |
| Type de raccordement | Raccordement vissé |
| Plage de tension d'entrée signal « 0 » | 0 V DC ... 5 V DC |
| Plage de tension d'entrée signal « 1 » | 15 V DC ... 30 V DC |
| Tension d'entrée nominale UIN | 24 V DC |
| Courant d'entrée nominal pour UIN | 5 mA DC (Allumée) |
| < 100 µA (Off) | |
| Temps d'amorçage typique | 60 µs (allumée) |
| 70 µs (OFF) | |

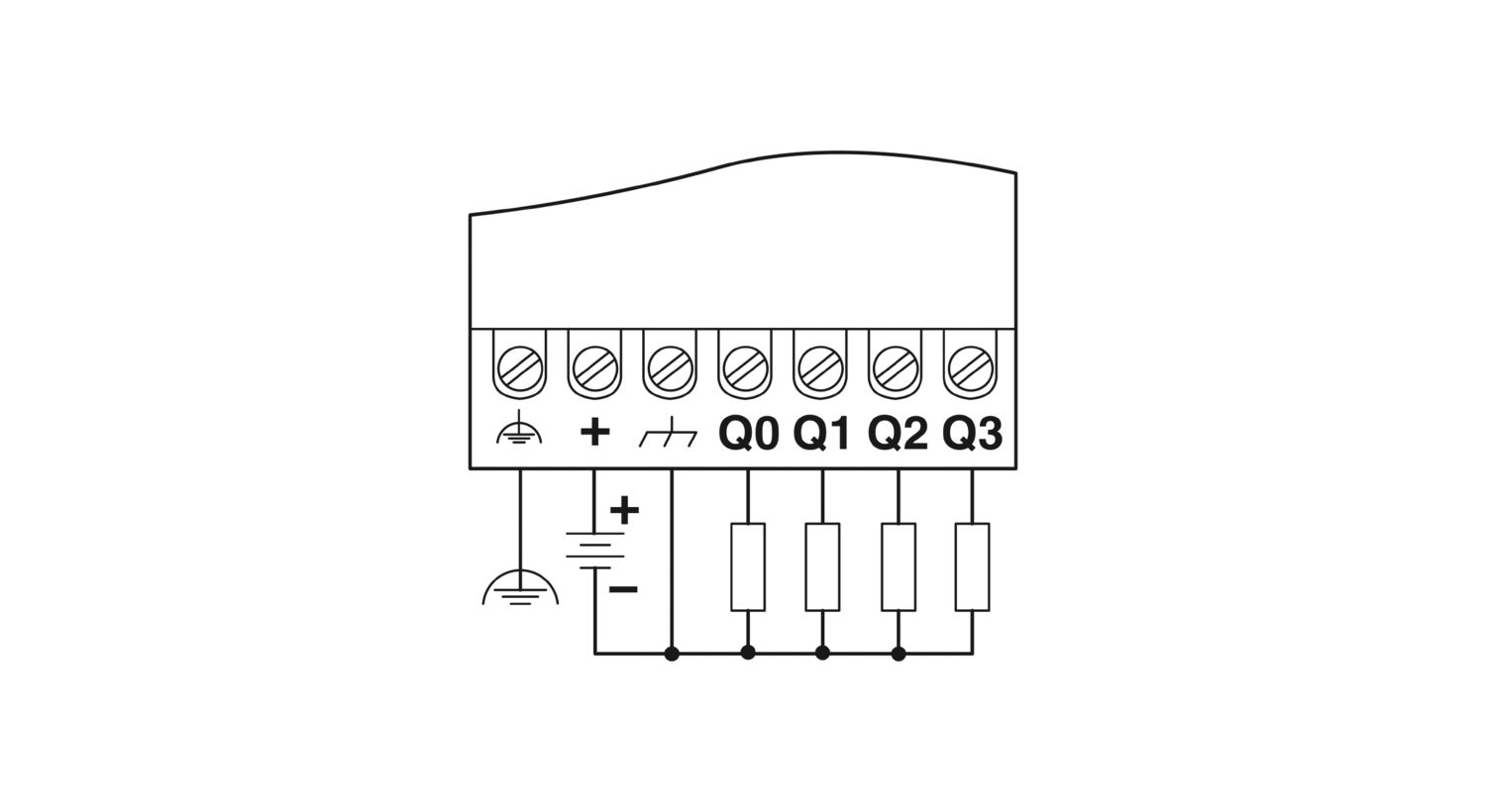

| Numérique: | |
| Dénomination sortie | Sorties TOR |
| Description de la sortie | Sorties PNP |
| Type de raccordement | Raccordement vissé |
| Nombre de sorties | 4 |
| Circuit de protection | Protection contre les courts-circuits et contre les surcharges |
| Courant de sortie maximal par canal | 500 mA |
| Courant de sortie maximal par module / bloc de jonction | 2 A |
| Courant de sortie maximal par module | 2 A |
| Charge nominale inductive | 12 VA ((1,2H)) |
| Charge nominale lampes | 12 W |
| Charge nominale ohmique | 12 W |
| Fréquence de commutation maximale en cas de charge nominale ohmique | 100 Hz |
| Type de raccordement | Raccordement vissé |
| Dessin coté |
|
| Largeur | 40 mm |
| Hauteur | 103,5 mm |
| Profondeur | 43 mm |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
| Indice de protection | IP20 |
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (fonctionnement) | 0 % ... 90 % |
| Type de montage | Montage sur rail DIN |
| Montage sur rail DIN | |
| Emplacement pour le montage | Raccordement côté droit via le connecteur mâle DB-9 de l'unité de base |
Avantages
Le module est automatiquement reconnu par le microprogramme
Les modules d'E/S sont isolés galvaniquement
Sur le côté droit d'une unité de base, il est possible de raccorder jusqu'à 3 modules
Alimentation possible via une alimentation de tension secondaire
