HC-DD 42-ESTC
-
Élément de contact
1674684
Isolant mâle HEAVYCONNEC, série DD42, 42 pôles, raccordement serti
Informations détaillées concernant le produit
| Généralités | Pour boîtiers HEAVYCONNEC-ADVANCE et HEAVYCONNEC de type B10, contacts à sertir CK1,6-ED (contacts à sertir non compris dans la livraison). Les raccords enfichables ne doivent être manipulés que hors charge/tension. |
| Instructions de montage | - Des hauteurs de boîtiers avec h ≥72 mm sont recommandées quand il y existe un nombre élevé de fils. - L'utilisation de tiges de détrompage HC-CST (1676857) et de connecteurs femelles de détrompage HC-CBU (1676860) est recommandée. |
| Les connecteurs ne doivent être enfichés que hors charge/tension. |
| Type de produit | Élément de contact à polarité fixe |
| Type | DD42 |
| Nombre de pôles | 42 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |

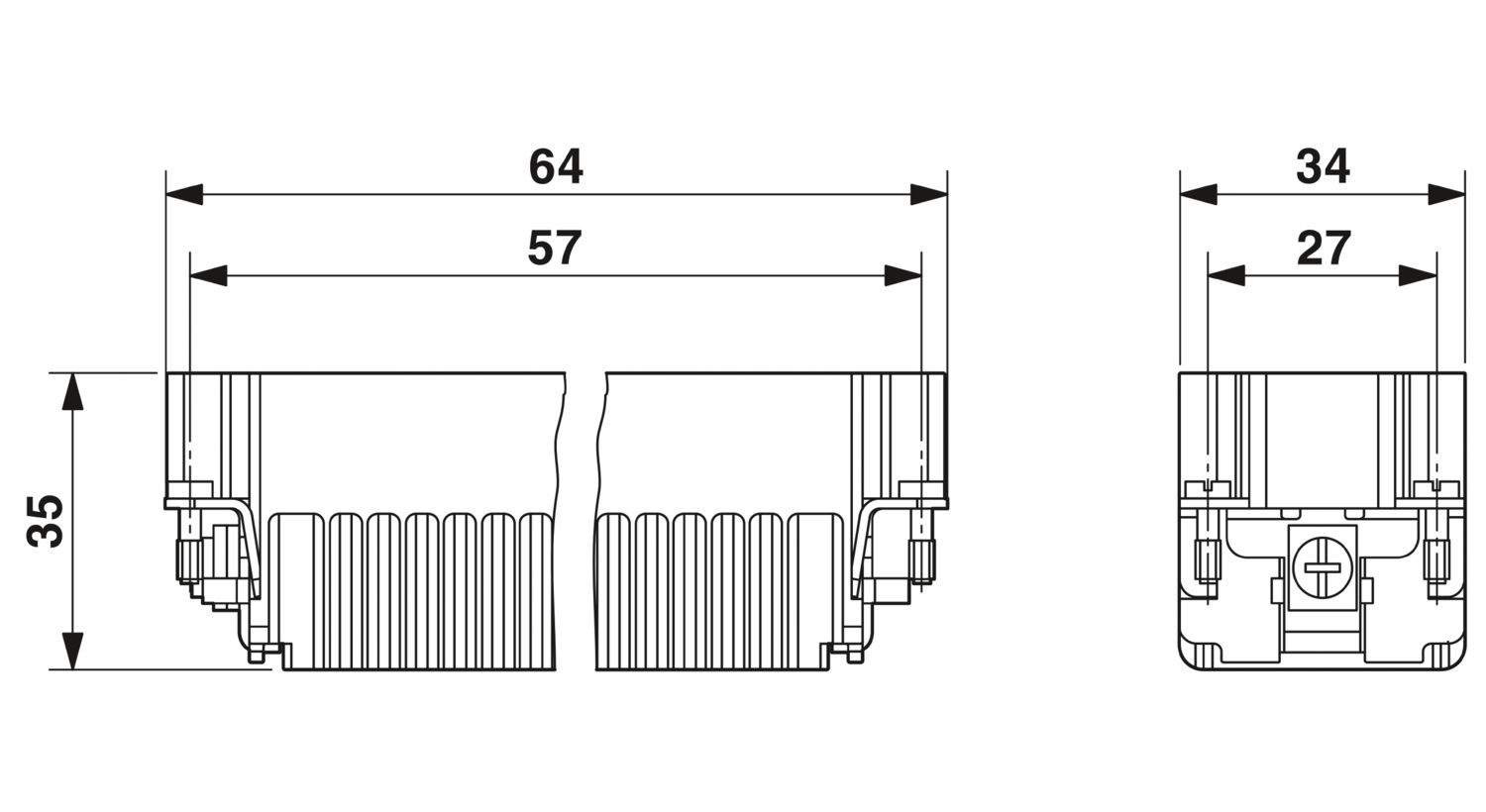

| Dessin coté |
|
| Largeur | 34 mm |
| Hauteur | 35 mm |
| Longueur | 64 mm |
| Technologie de raccordement | |
| Technologie de raccordement | Raccordement à sertir |
| Connexion selon la norme | CEI / EN |
| Raccordement du conducteur | |
| Section raccordable | 0,14 mm² ... 2,5 mm² |
| Section raccordable AWG | 26 ... 14 |
| Longueur de gaine à dénuder de chaque fil | 8 mm |
| 6 mm (2,5 mm²) | |
| Tension de référence (III/3) | 250 V |
| Tension de tenue aux chocs assignée | 4 kV |
| Courant de référence | 10 A |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 500 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau de contact | Alliage de cuivre |
| Matériau de surface du contact | Ag (alternative Au) |
| Matériau de porte-contacts | PA |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C (y compris l'échauffement des contacts) |
| Spécifications concernant l'exécution et les essais | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| CEI 60664-1, DIN CEI 60512 | |
| CEI 60352 | |
| Essais | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| CEI 60664-1, DIN CEI 60512 | |
| CEI 60352 |
