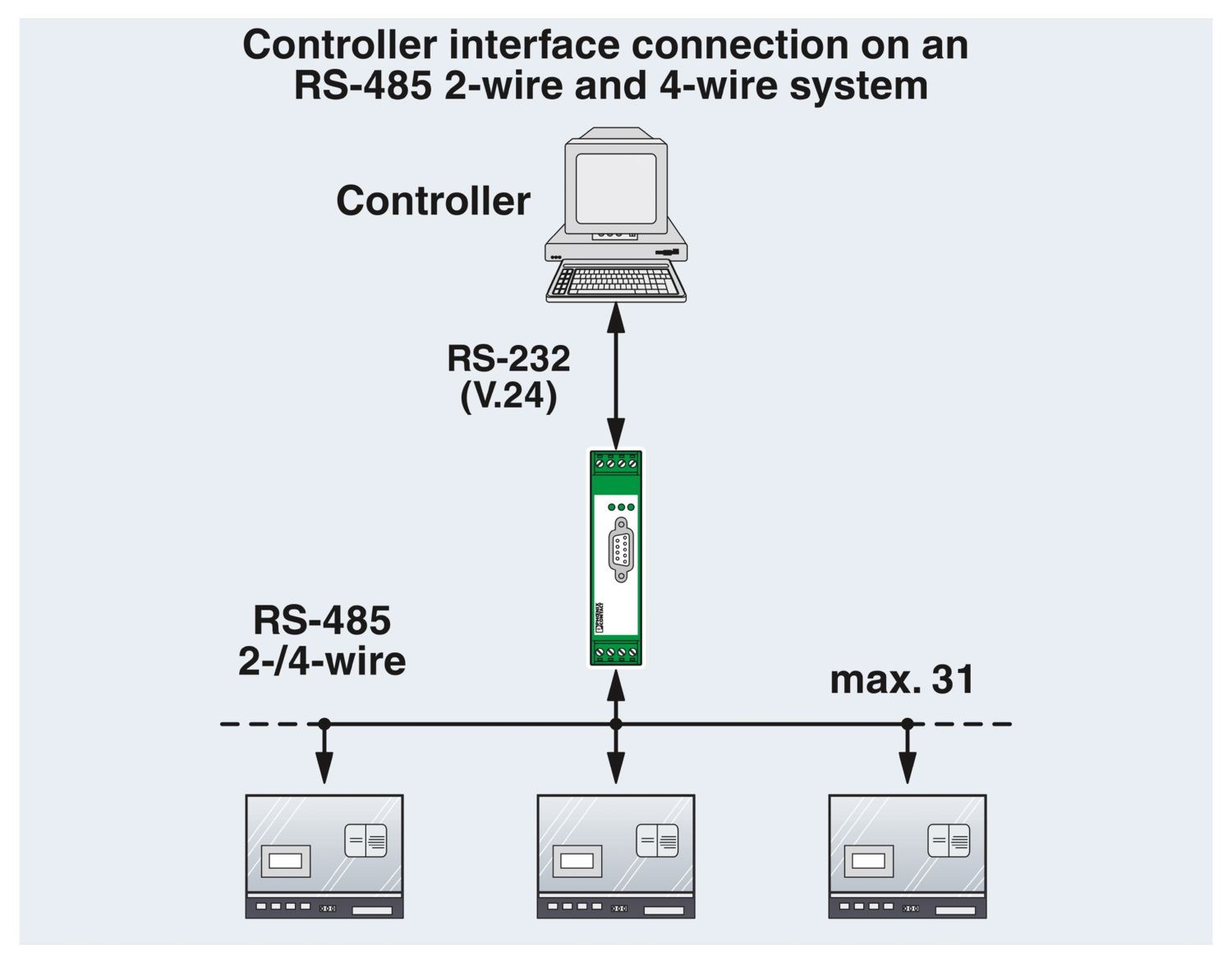

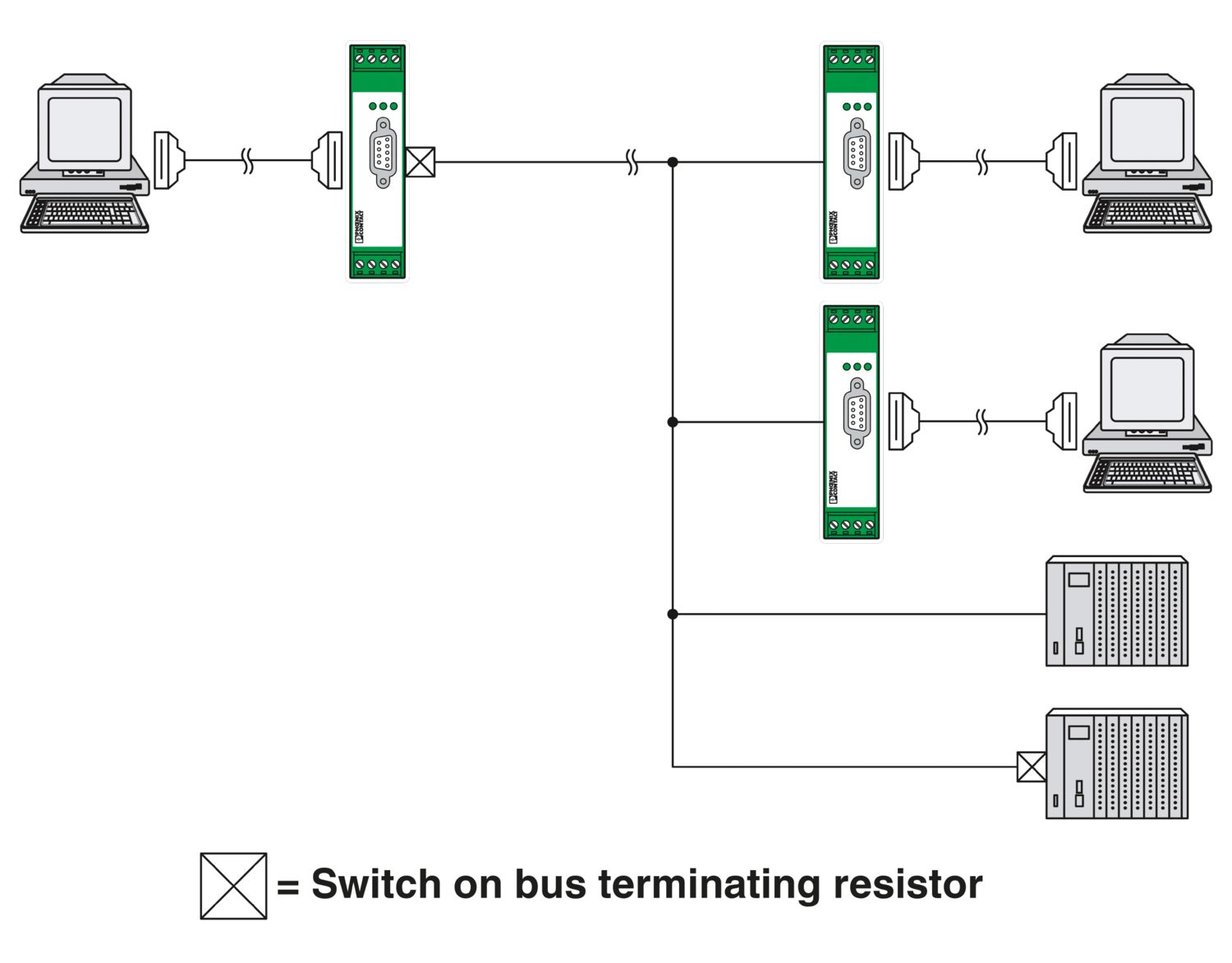

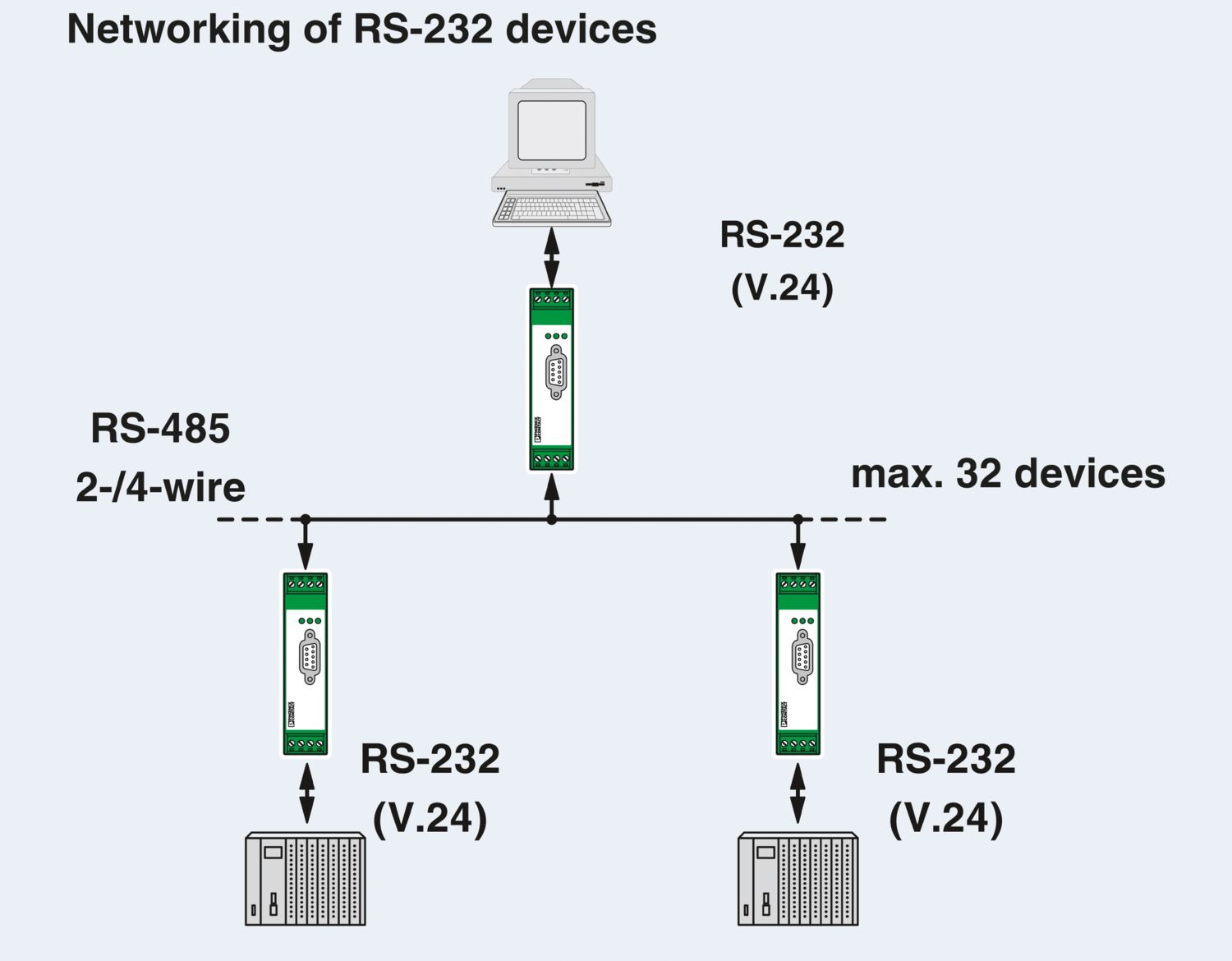

La norme RS-485 permet de faire communiquer plus de deux équipements entre eux. En passant de l'interface RS-232, qui assure des liaisons point-à-point, au standard RS-485 compatible avec une liaison par bus, il est possible d'interconnecter jusqu'à 32 équipements par une liaison à 2 ou 4 fils.
PSM-ME-RS232/RS485-P
-
Convertisseur d'interface
2744416

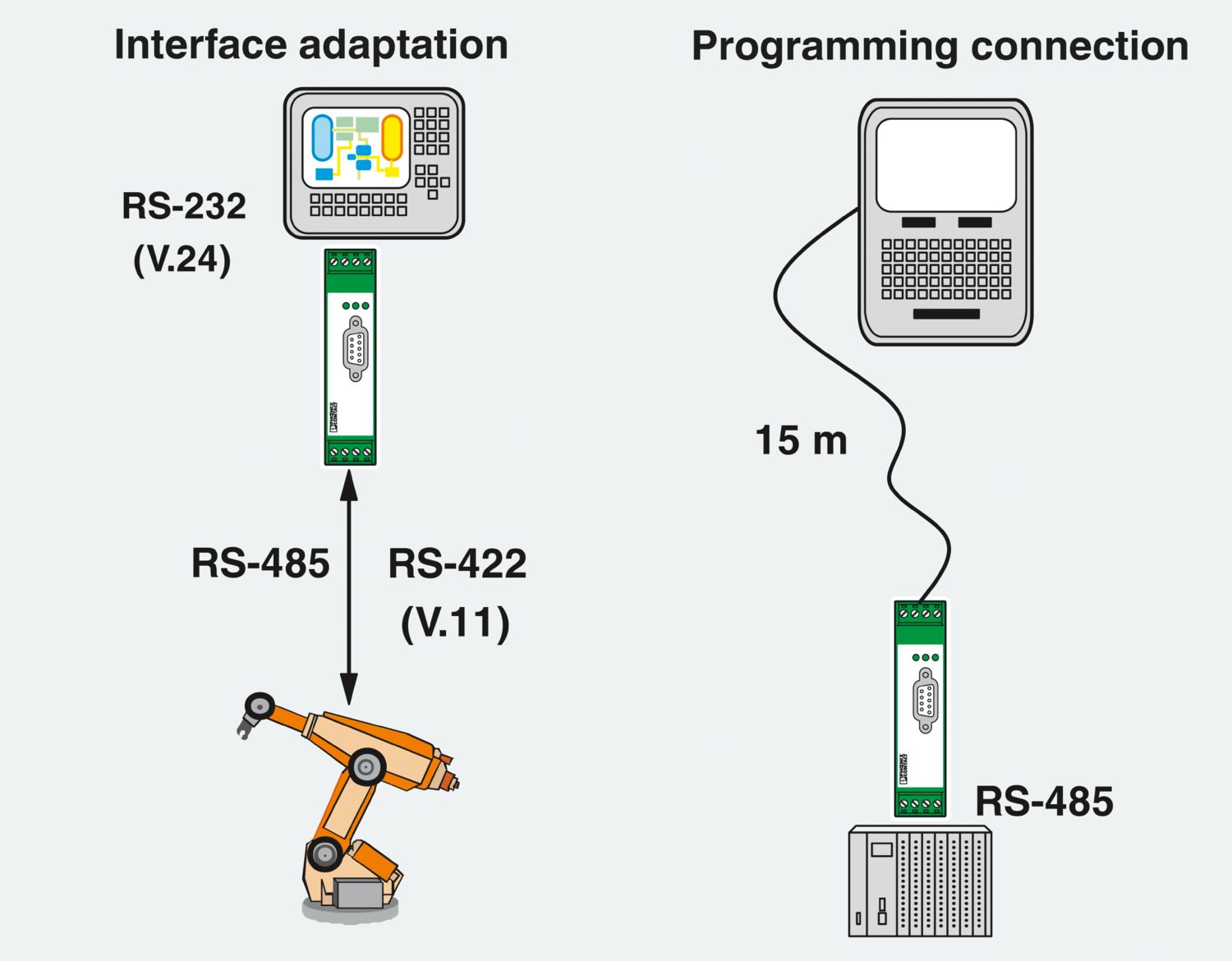

Convertisseur d'interface, pour la conversion de RS-232 (V.24) à RS-422 (V.11) et RS-485, avec isolation galvanique, 2 voies, montage sur profilé
Informations détaillées concernant le produit

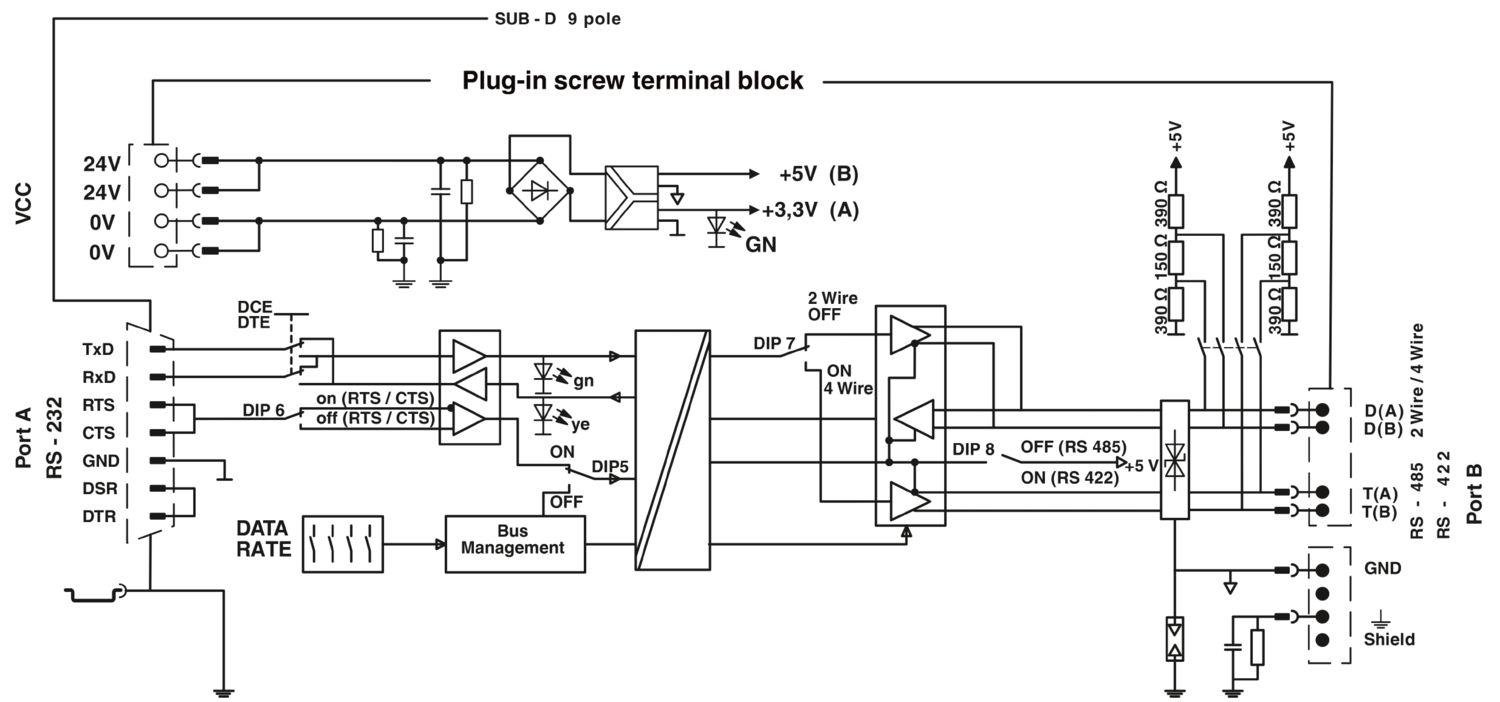

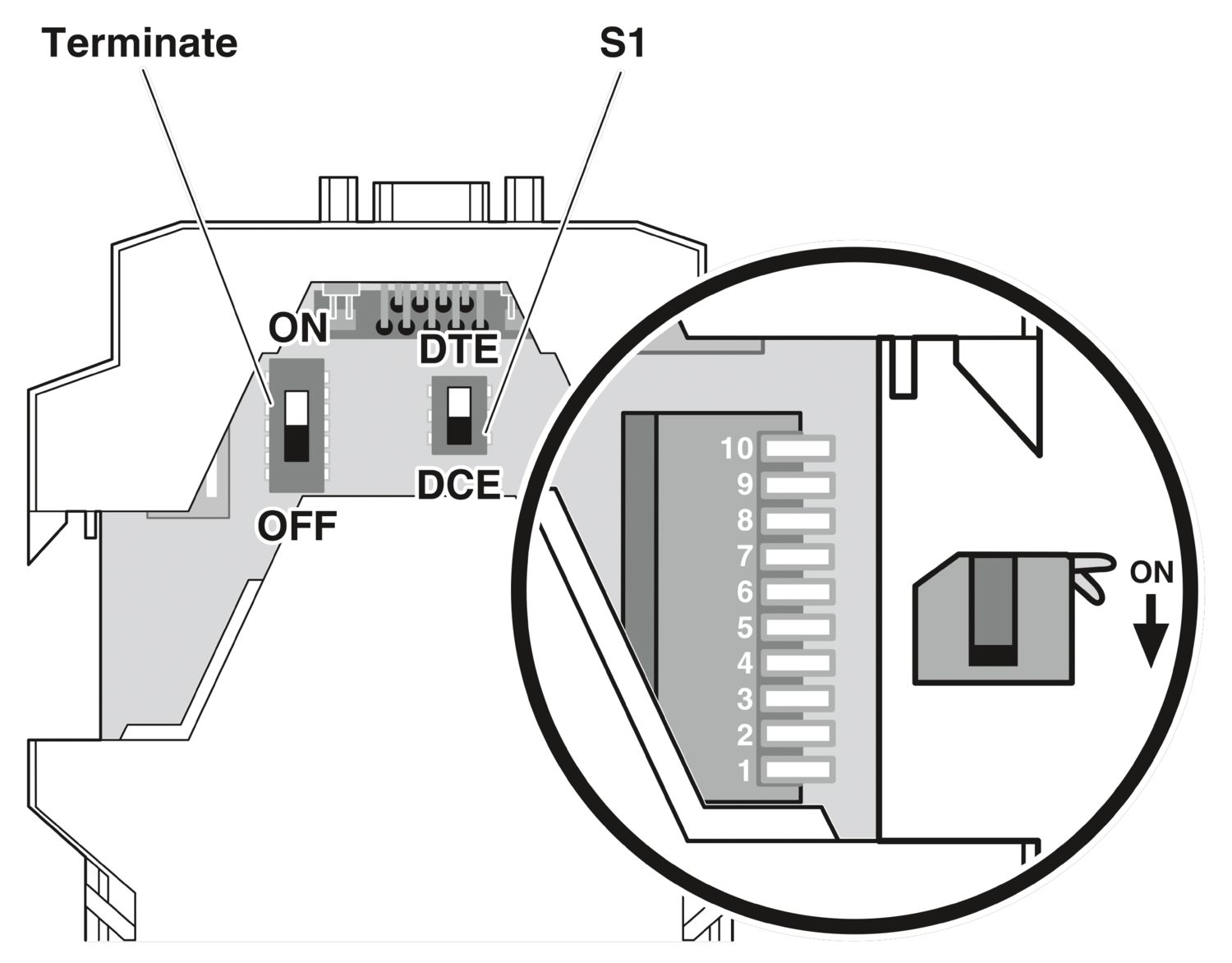

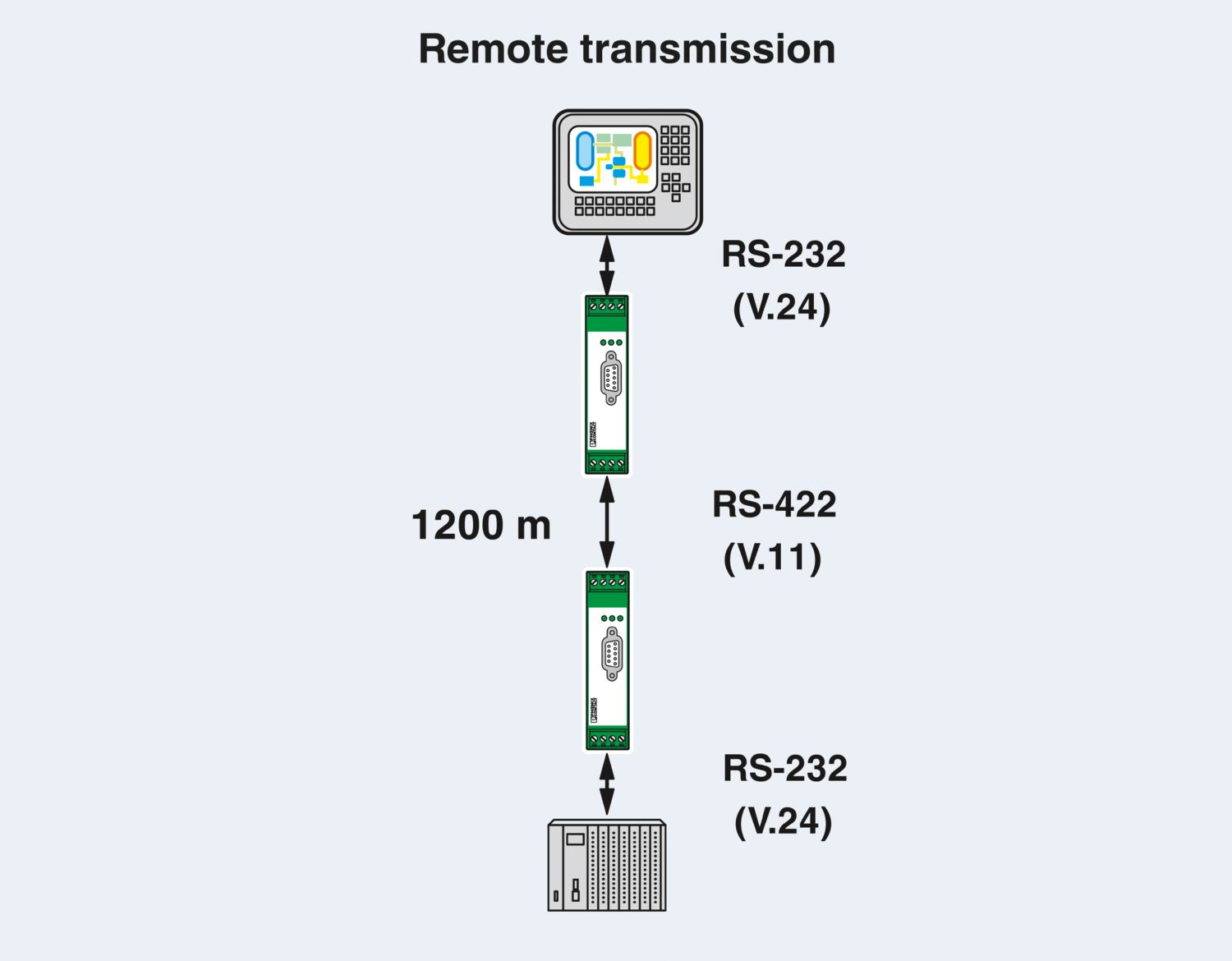

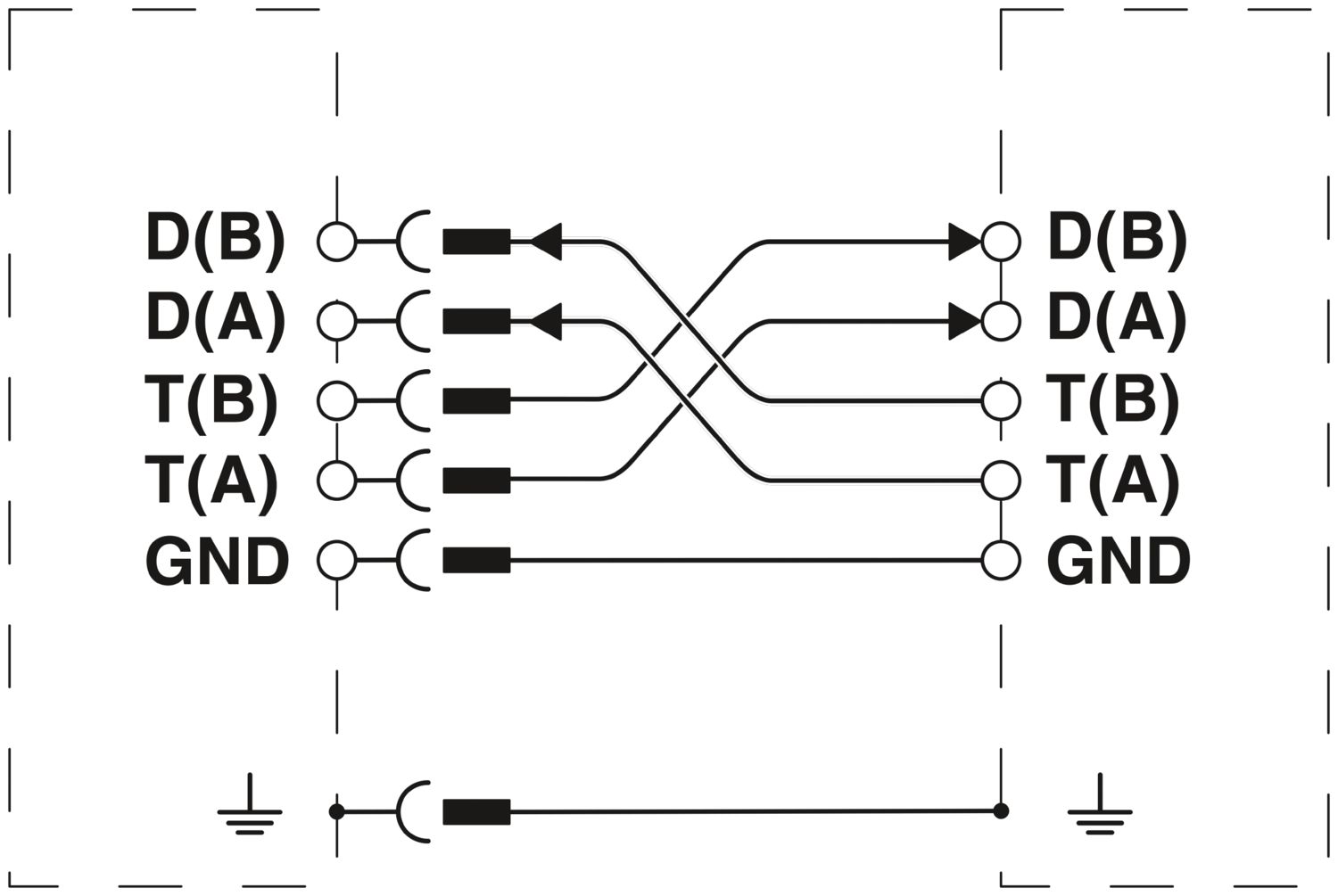

| Remarque relative à l'application | |
| Remarque relative à l'application | Uniquement pour un usage industriel |
| Restriction d'utilisation | |
| Remarque CEM | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
| Restriction d'utilisation | |
| Indication CCCex | L'utilisation en atmosphères explosibles est interdite en Chine. |
| Type de produit | Convertisseur d'interface |
| Application | RS-232 |
| RS-422 | |
| RS-485 | |
| MTTF | 1654 Années (SN 29500 standard, température 25 °C, cycle de travail 21 %) |
| 746 Années (SN 29500 standard, température 40 °C, cycle de travail 34,25 %) | |
| 310 Années (SN 29500 standard, température 40 °C, cycle de travail 100 %) | |
| MTBF | 10 Années (Standard Telcordia, température 40 °C, cycle de travail 100 % (7 jours par semaine, 24h/24)) |
| Propriétés d'isolation | |
| Degré de pollution | 2 |
| Isolation galvanique | VCC // RS-232 // RS-485 |
| Puissance dissipée maximale en condition nominale | 2,04 W |
| Tension d'essai interface de données/alimentation | 1,5 kV AC |
| 1,5 kV AC | |
| Tension d'essai interfaces de données | 1,5 kV AC |
| Alimentation | |
| Plage de tension d'alimentation | 18 V AC/DC ... 30 V AC/DC (via bloc de jonction à vis enfichable MINICONNEC) |
| Tension nominale d'alimentation | 24 V AC/DC |
| Courant absorbé typique | 85 mA (24 V DC) |
| Courant max. absorbé | 100 mA |
| Alimentation | |
| Point de connexion unifilaire rigide | 0,2 mm² ... 2,5 mm² |
| Point de connexion unifilaire souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple [AWG] | 24 ... 12 |
| Couple de serrage | 0,56 Nm ... 0,79 Nm |
| Interface | RS-232/-485 |
| Distorsion des bits | ≤ 5 % |
| Retard des bits | ≤ 2,5 µs |
| Signal | Modbus |
| Voies de transmission | 2 (1/1), RxD, TxD, duplex intégral |
| Données: Interface RS-232, selon ITU-T V.28, EIA/TIA-232, DIN 66259-1 | |
| Débit série | 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 31,25; 38,4; 57,6; 75; 93,75; 115,2 kbit/s |
| Type de raccordement | Connecteur mâle D-SUB 9 |
| Schéma des pôles | Commutation DTE/DCE via commutateur |
| Distance de transmission | 15 m (paire torsadée blindée) |
| Point de connexion unifilaire souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur AWG souple max. | 12 |
| Section de conducteur souple AWG min. | 24 |
| Protocoles supportés | transparence du protocole |
| Données: Interface RS-422, selon UIT-T V.11, EIA/TIA-422, DIN 66348-1 | |
| Débit série | 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 75; 93,75; 115,2 kbit/s |
| Type de raccordement | Raccordement vissé enfichable |
| Distance de transmission | 1200 m (paire torsadée blindée) |
| Résistance terminale | 390 Ω |
| 150 Ω | |
| 390 Ω (activable) | |
| Point de connexion unifilaire souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur AWG souple max. | 13 |
| Section de conducteur souple AWG min. | 24 |
| Protocoles supportés | transparence du protocole |
| Données: Interface RS-485, selon EIA/TIA-485, DIN 66259-1 | |
| Débit série | 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 75; 93,75; 115,2 kbit/s |
| Type de raccordement | Raccordement vissé enfichable |
| Distance de transmission | 1200 m (paire torsadée blindée) |
| Résistance terminale | 390 Ω |
| 150 Ω | |
| 390 Ω (activable) | |
| Point de connexion unifilaire souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur AWG souple max. | 14 |
| Section de conducteur souple AWG min. | 24 |
| Inversion du sens de transmission des données | automatique ou par RTS/CTS |
| Protocoles supportés | transparence du protocole |
| Dessin coté |
|
| Largeur | 22,5 mm |
| Hauteur | 99 mm |
| Profondeur | 114,5 mm |
| Couleur (Boîtiers) | vert (RAL 6021) |
| Matériau (Boîtier) | PA 6.6-FR |
| Chute libre selon CEI 60068-2-32 | : 1 m |
| Résistance aux vibrations selon EN 60068-2-6/CEI 60068-2-6 | : 5g, 10 ... 150 Hz, 2,5 h en direction XYZ |
| Chocs selon EN 60068-2-27/CEI 60068-2-27 | : 25g, durée 11ms, choc sous forme d'impul. semi-sinusoïdale |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Altitude | ≤ 5000 m (Restriction : voir la déclaration du fabricant concernant le fonctionnement en altitude) |
| Humidité de l'air admissible (fonctionnement) | 10 % ... 95 % (pas de condensation) |
| CE | |
| Certificat | Conformité CE |
| ATEX | |
| Repérage | II 3 G Ex nA IIC T4 Gc |
| Certificat | IBExU16ATEXB004 X |
| Remarque | Tenir compte des instructions d'installation particulières contenues dans la documentation. |
| IECEx | |
| Repérage | Ex nA IIC T4 Gc |
| Certificat | IECEx IBE 15.0034X |
| UL, USA / Canada | |
| Repérage | 508 Recognized |
| Class I, Div. 2, Groups A, B, C, D | |
| Class I, Zone 2, AEx nA IIC T4 | |
| Class I, Zone 2, Ex nA IIC T4 Gc X | |
| Homologation Corée du Sud, KC | |
| Certificat | MSIP-REI-PCK-ME2744416 |
| Test aux gaz nocifs | |
| Repérage | ISA-S71.04-1985 G3 Harsh Group A |
| Construction navale | |
| Repérage | DNV GL |
| Données de construction navale | |
| Temperature | B |
| Humidity | A |
| Vibration | A |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
| Immunité | EN 61000-6-2:2005 |
| Émissions parasites | |
| Normes / Spécifications | EN 61000-6-4 |
| Décharge électrostatique | |
| Normes/Prescriptions | EN 61000-4-2 |
| Décharge électrostatique | |
| Décharge par contact | ± 6 kV (Sévérité de contrôle 3) |
| Décharge dans l'air | ± 8 kV (Sévérité de contrôle 3) |
| Remarque | Critère B |
| Champ électromagnétique HF | |
| Normes/Prescriptions | EN 61000-4-3 |
| Champ électromagnétique HF | |
| Plage de fréquence | 26 MHz ... 3 GHz (Sévérité de contrôle 3) |
| Intensité champ | 10 V/m |
| Remarque | Critère A |
| Transitoires électriques rapides (en salves) | |
| Normes/Prescriptions | EN 61000-4-4 |
| Transitoires électriques rapides (en salves) | |
| Entrée | ± 2,2 kV (Sévérité de contrôle 3) |
| Signal | ± 2,2 kV (Sévérité de contrôle 3) |
| Remarque | Critère B |
| Ondes de choc (Surge) | |
| Normes/Prescriptions | EN 61000-4-5 |
| Ondes de choc (Surge) | |
| Entrée | ± 0,5 kV (Alimentation CC) |
| Signal | ± 1 kV (Ligne données, asymétrique) |
| Remarque | Critère B |
| Perturbations conduites | |
| Normes/Prescriptions | EN 61000-4-6 |
| Perturbations conduites | |
| Plage de fréquence | 0,15 MHz ... 80 MHz |
| Remarque | Critère A |
| Tension | 10 V |
| Émissions | |
| Normes/Prescriptions | EN 55011 |
| Remarque | Classe A, domaine d'application : industrie |
| Critères | |
| Critère A | Fonctionnement normal dans le cadre des limites fixées. |
| Critère B | Perturbation temporaire du fonctionnement, que le dispositif corrige de lui-même. |

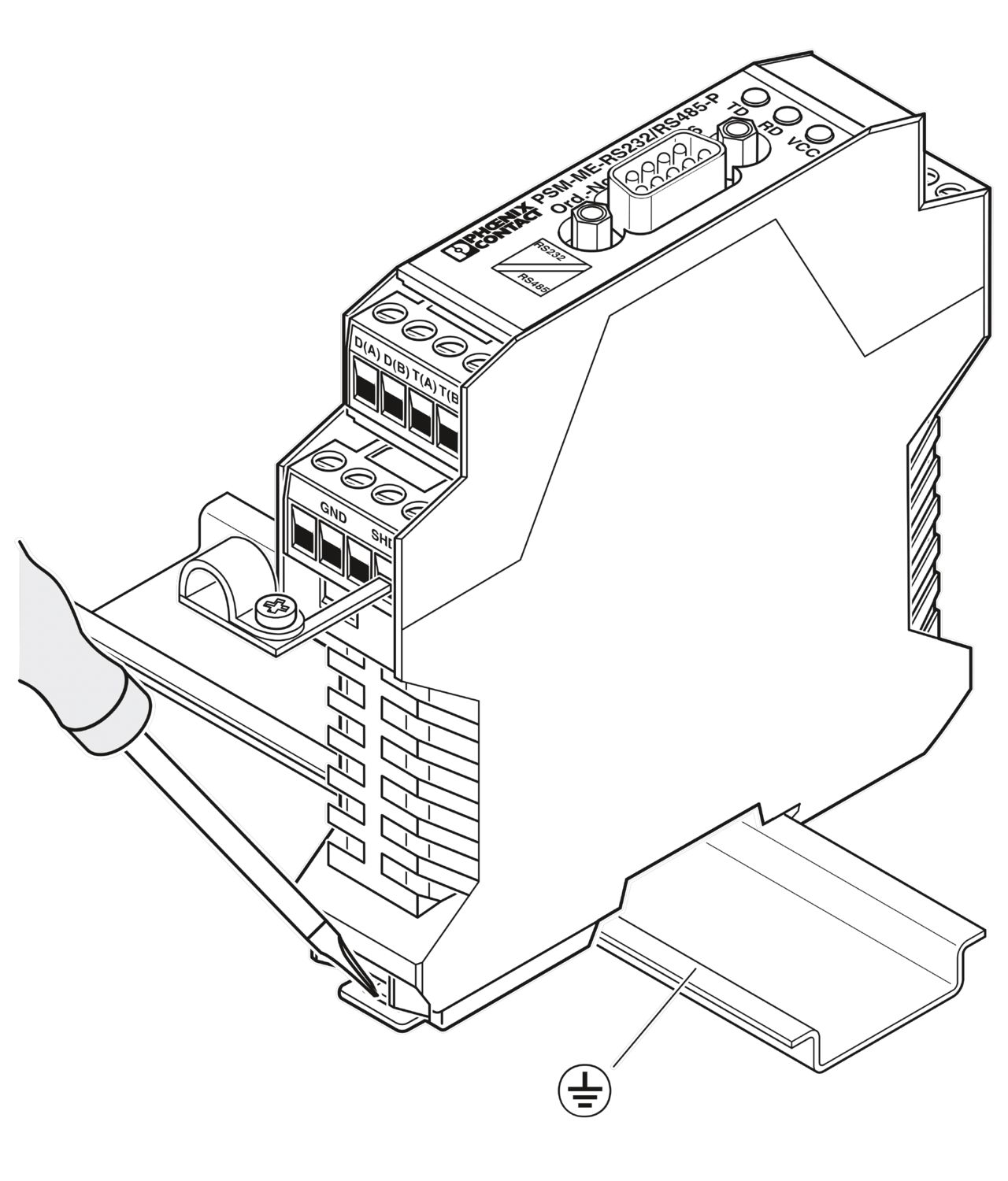

| Type de montage | Montage sur rail DIN |
UL Recognized
Identifiant de lhomologation: E238705DNV GL
Identifiant de lhomologation: TAA00001KRKC
Identifiant de lhomologation: MSIP-REI-PCK-ME27444cUL Recognized
Identifiant de lhomologation: E199827| Tension nominale UN | Intensité nominale IN | Section AWG | Section mm2 | |
|---|---|---|---|---|
| 24 V | 0,085 A |
IECEx
Identifiant de lhomologation: IECEx IBE 15.0034 XcUL Listed
Identifiant de lhomologation: E199827UL Listed
Identifiant de lhomologation: E199827ATEX
Identifiant de lhomologation: IBExU 16 ATEX B004 X
Avantages
Montage sur profilé au standard EN
Débit de 4,8 kbit/s ... 115,2 kbit/s
L’isolation trois voies performante entre l’alimentation, l’interface RS-232 et l’interface RS-422/485 assure un découplage sûr des potentiels jusqu'à 2 kV.

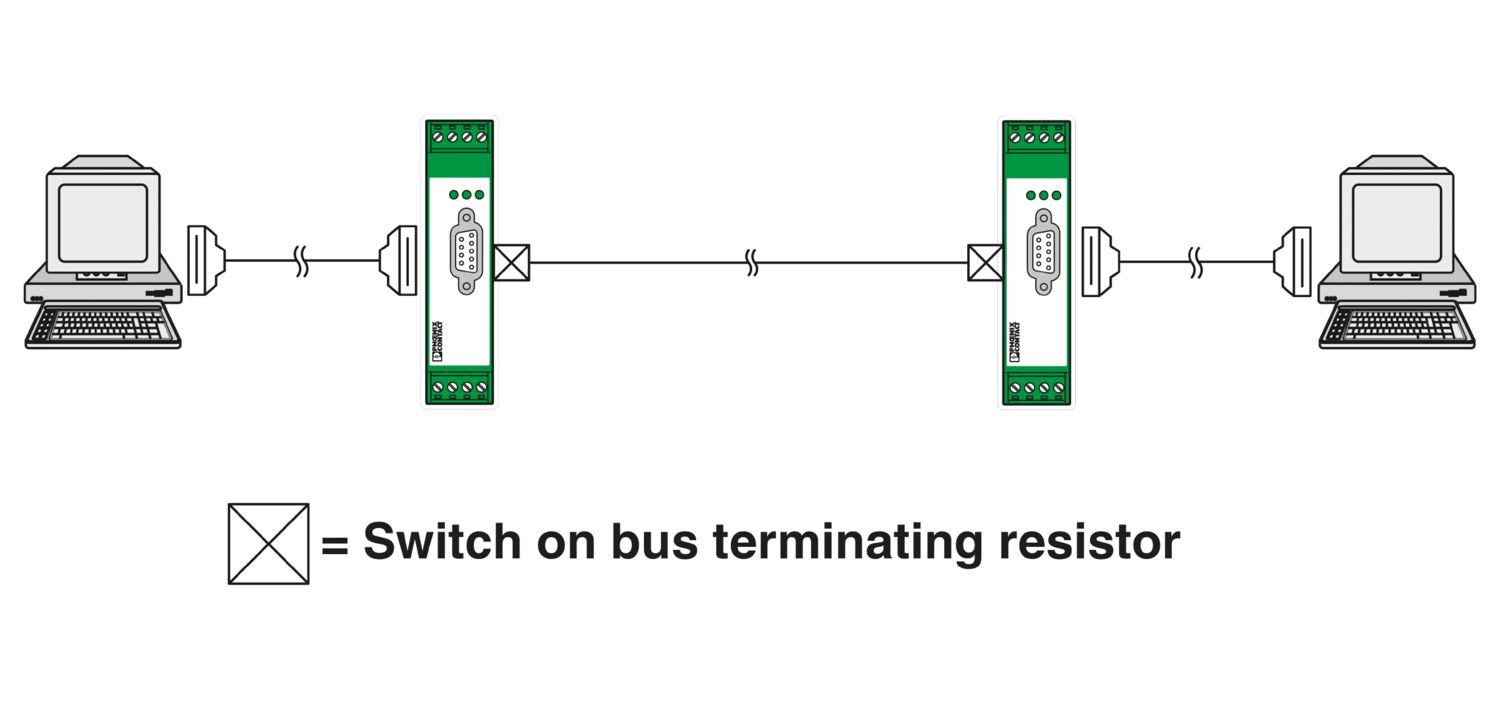

Mode RS-422 4 fils point-à-point
Mode RS-485 2 fils, semi-duplex
Mode RS-485 4 fils, duplex intégral
Commutation à commande automatique RS-485 émission/réception
Un indicateur d'activité intégré signale de manière dynamique la présence de données en émission ou en réception.
Protection antisurtension intégrée avec dérivation des transitoires vers le profilé
Homologation DNV GL construction navale
