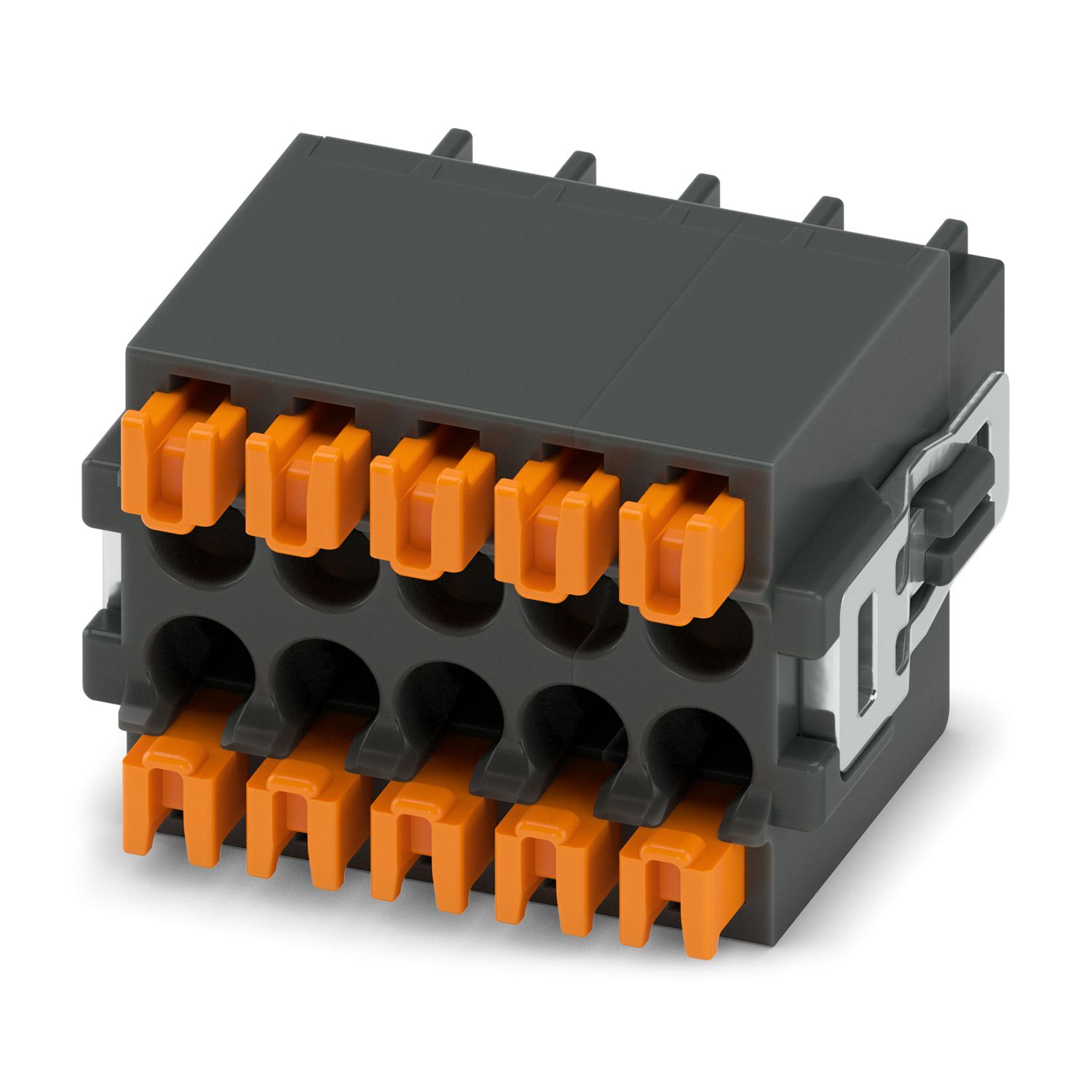

Connecteur de plaque conductrice, section nominale: 0,5 mm2, coloris: noir, intensité nominale: 6 A, tension de référence (III/2): 160 V, surface des contacts: Au, type de contact: Connecteur femelle, nombre de potentiels: 10, nombre de rangées: 2, nombre de pôles: 5, nombre de connexions: 10, gamme d'articles: DFMC 0,5/..-ST-RF, pas: 2,54 mm, type de raccordement: Raccordement à ressort Push-in, sens d'enfichage conducteur/circuit imprimé: 0 °, système débrochable: COMBICON DFMC 0,5, verrouillage: Verrouillage par encliquetage, type de fixation: Bride de verrouillage, type de conditionnement: emballé dans un carton
| Type de produit | Connecteur de plaque conductrice |
| Gamme de produits | DFMC 0,5/..-ST-RF |
| Ligne de produits | COMBICON Connectors XS |
| Nombre de pôles | 5 |
| Pas | 2,54 mm |
| Nombre de connexions | 10 |
| Nombre de rangées | 2 |
| Nombre de potentiels | 10 |
| Propriétés | |
| Intensité nominale IN | 6 A |
| Tension nominale UN | 160 V |
| Résistance de contact | 2,7 mΩ |
| Tension de référence (III/3) | 32 V |
| Tension de tenue aux chocs assignée (III/3) | 0,8 kV |
| Tension assignée (III/2) | 160 V |
| Tension de tenue aux chocs assignée (III/2) | 2,5 kV |
| Tension de référence (II/2) | 160 V |
| Tension de tenue aux chocs assignée (II/2) | 1,5 kV |
| Technologie de raccordement | |
| Type | Standard |
| Système de connecteurs | COMBICON DFMC 0,5 |
| Section nominale | 0,5 mm² |
| Type de contact | Connecteur femelle |
| Verrouillage | |
| Mode de verrouillage | Verrouillage par encliquetage |
| Type de fixation | Bride de verrouillage |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement à ressort Push-in |
| Sens d'enfichage conducteur/circuit imprimé | 0 ° |
| Section de conducteur rigide | 0,14 mm² ... 0,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 0,5 mm² |
| Section conduct. AWG | 26 ... 20 |
| Section de conducteur souple avec embout, sans douille en plastique | 0,25 mm² ... 0,34 mm² |
| Section de conducteur souple avec embout et douille en plastique | 0,14 mm² ... 0,25 mm² |
| Gabarit a x b / diamètre | - / 1,2 mm |
| Longueur à dénuder | 7 mm |
| Indication de matériau - contact | |
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
| Matériau de contact | Alliage de Cu |
| Qualité de surface | Revêtement sélectif |
| Surface métallique point de connexion (couche supérieure) | Etain (5 - 7 µm Sn) |
| Surface métallique point de connexion (couche intermédiaire) | Nickel (1 - 3 µm Ni) |
| Surface métallique zone de contact (couche supérieure) | Or (0,25 Au) |
| Surface métallique zone de contact (couche intermédiaire) | Nickel (2 - 3 µm Ni) |
| Indication de matériau - boîtier | |
| Coloris (Boîtiers) | noir (9005) |
| Matériau isolant | LCP |
| Groupe d'isolant | IIIa |
| IRC selon CEI 60112 | 175 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Indications sur les matériaux - Elément d'actionnement | |
| Coloris (Élément d'actionnement) | orange (2003) |
| Matériau isolant | LCP |
| Groupe d'isolant | IIIa |
| IRC selon CEI 60112 | 175 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Dessin coté |
|
| Pas | 2,54 mm |
| Largeur [w] | 15,2 mm |
| Hauteur [h] | 10,5 mm |
| Longueur [l] | 14,4 mm |
| Information pour le fonctionnement | Les connecteurs MINICONNEC sont des connecteurs sans puissance de commutation (COC), conformément à la norme DIN EN 61984. Quand ils sont utilisés correctement, ils ne doivent pas être enfichés ni déconnectés s'ils sont sous charge ou sous tension. |
| Raccordement du conducteur | |
| Spécification de contrôle | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Résultat | Essai réussi |
| Recherche de dommages et de desserrage des conducteurs | |
| Spécification de contrôle | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Résultat | Essai réussi |
| Connexions et déconnexions répétées | |
| Spécification de contrôle | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Résultat | Essai réussi |
| Contrôle de traction | |
| Spécification de contrôle | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Section de conducteur/type de conducteur/effort de traction, valeur nominale/réelle | 0,14 mm² / rigide / > 10 N |
| 0,14 mm² / souple / > 10 N | |
| 0,5 mm² / rigide / > 20 N | |
| 0,5 mm² / souple / > 20 N | |
| Forces d'enfichage et de retrait | |
| Spécification de contrôle | DIN EN 60512-13-2:2006-11 |
| Résultat | Essai réussi |
| Nombre de cycles | 100 |
| Force d'enfichage par pôle env. | 2 N |
| Force de retrait par pôle env. | 1 N |
| Résistance des inscriptions | |
| Spécification de contrôle | DIN EN 60068-2-70:1996-07 |
| Résultat | Essai réussi |
| Polarisation et détrompage | |
| Spécification de contrôle | DIN EN 60512-13-5:2006-11 |
| Résultat | Essai réussi |
| Contrôle visuel | |
| Spécification de contrôle | DIN EN 60512-1-1:2003-01 |
| Résultat | Essai réussi |
| Contrôle des dimensions | |
| Spécification de contrôle | DIN EN 60512-1-2:2003-01 |
| Résultat | Essai réussi |
| Essai de résistance aux vibrations | |
| Spécification de contrôle | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Fréquence | 10 - 500 - 10 Hz |
| Vitesse de balayage | 1 octave/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Accélération | 5g (60,1 Hz ... 500 Hz) |
| Durée de contrôle par axe | 2 h |
| Sens du contrôle | Axes X, Y et Z |
| Essai de durée de vie | |
| Spécification de contrôle | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Tension de tenue aux chocs au niveau de la mer | 2,95 kV |
| Résistance de passage R1 | 2,7 mΩ |
| Résistance de passage R2 | 2,9 mΩ |
| Résistance de passage R2 2e étage | 3,1 mΩ |
| Nombre de cycles d'enfichage | 100 |
| Résistance d'isolement pôles voisins | > 5 MΩ |
| Contrôle climatique | |
| Spécification de contrôle | DIN 50018:2013-05 |
| Sensibilité à la corrosion | 1,0 dm3 SO2 sur 300 dm3/40 °C/3 cycles |
| Sensibilité à la chaleur | 100 °C/168 h |
| Tension de tenue aux courants alternatifs | 1,39 kV |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (en fonction de la courbe de derating) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Humidité rel. de l'air (stockage/transport) | 30 % ... 70 % |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Essai thermique | Groupe d'essais C | |
| Spécification de contrôle | DIN EN 60512-5-1:2003-01 |
| Nombre de pôles testé | 16 |
| Résistance d'isolement | |
| Spécification de contrôle | DIN EN 60512-3-1:2003-01 |
| Résistance d'isolement pôles voisins | > 5 MΩ |
| Cycles de température | |
| Spécification de contrôle | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Résultat | Essai réussi |
| Distances dans l'air et lignes de fuite | | |
| Spécification de contrôle | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Groupe d'isolant | IIIa |
| Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11)) | CTI 175 |
| Tension d'isolement assignée (III/3) | 32 V |
| Tension de tenue aux chocs assignée (III/3) | 0,8 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/3) | 0,8 mm |
| valeur minimale de la ligne de fuite (III/3) | 1,3 mm |
| Tension d'isolement assignée (III/2) | 160 V |
| Tension de choc assignée (III/2) | 2,5 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/2) | 1,5 mm |
| valeur minimale de la ligne de fuite (III/2) | 1,6 mm |
| Tension d'isolement assignée (II/2) | 160 V |
| Tension de tenue aux chocs assignée (II/2) | 1,5 kV |
| valeur minimale de la distance dans l'air - champ non homogène (II/2) | 0,5 mm |
| valeur minimale de la ligne de fuite (II/2) | 1,6 mm |
| Type de conditionnement | emballé dans un carton |
| Tension nominale UN | Intensité nominale IN | Section AWG | Section mm2 | |
|---|---|---|---|---|
| B | ||||
| Câblage sur le terrain | 150 V | 5 A | 26 - 20 | |
| Câblage à l'usine | 150 V | 6 A | 26 - 20 | |
| C | ||||
| Câblage à l'usine | 50 V | 6 A | 26 - 20 | |
| Tension nominale UN | Intensité nominale IN | Section AWG | Section mm2 | |
|---|---|---|---|---|
| keine | ||||
| 160 V | 6 A | 0,14 - 0,5 | ||
