CA-17S2N1280DN - Connecteur de câble

1621370

M23, Connecteur de câble, série: CA, droit, blindé: oui, Verrouillage à vis, Nombre de pôles: 17, Sens de rotation: inversé, type de contact: Connecteur femelle, Raccordement soudé, plage de diamètre de câble: 3 mm ... 14,5 mm, codage: N

Informations détaillées concernant le produit

Caractéristiques techniques

Propriétés du produit

Type de produit	Connecteur circulaire (côté câble)

Connecteur

Corps isolant
Détrompage	N
Matériau (Corps isolant)	PBT
Matériau (Contact)	CuZn
Matériau (Surface des contacts)	Ni/Au
Cycles d'enfichage	100
Type de raccordement	Raccordement soudé
Type de contact	Connecteur femelle
Application	Signal

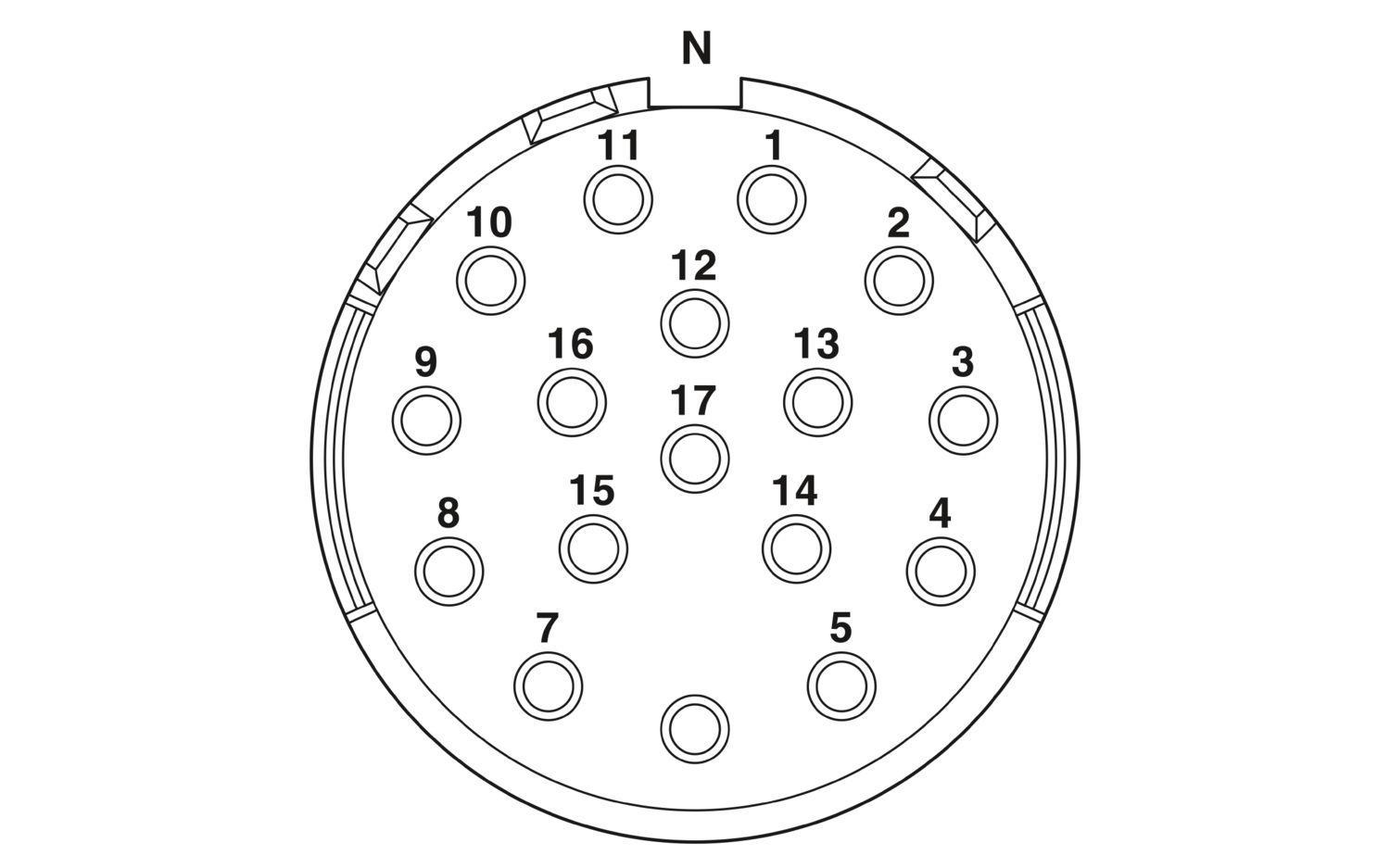

Nombre de pôles	17
Sens de rotation	inversé
Enfichable	17
Nombre Contact (Groupe de contacts 1)	17
Diamètre Contact (Groupe de contacts 1)	1 mm
Section de cordon min. Contact (Groupe de contacts 1)	0,08 mm²
Section de cordon max. Contact (Groupe de contacts 1)	1 mm²
Courant de référence Contact (Groupe de contacts 1)	8 A (avec section de raccordement max.)
Tension de référence Contact (Groupe de contacts 1)	48 V AC
Tension de référence Contact (Groupe de contacts 1)		74 V DC
Tension de tenue aux chocs assignée	1,5 kV
Catégorie de surtension	III
Degré de pollution	3
Boîtier
Version	Boîtier pour connecteur de câble
Type de filetage	M23
Type	droit
Mode de verrouillage	Verrouillage à vis
Raccordement à filetage Pg	sans
Matériau du boîtier	Pces rotat. : all. cuivre-zinc (CuZn), pces coulées sous press. : zinc (GD-Zn)
Matériau du raccordement vissé	CuZn
Indice de protection (enfiché)	IP67
Joint
Diamètre extérieur du câble	3 mm ... 14,5 mm
Matériau du joint	NBR

Données commerciales

Référence	1621370
Conditionnement	1 Unité(s)
Commande minimum	1 Unité(s)
Remarque	Fabrication à la commande (pas de reprise)
Clé de vente	AB33
Product key	ABRAEA
GTIN	4046356916189
Poids par pièce (emballage compris)	90,22 g
Poids par pièce (hors emballage)	90,22 g
Numéro du tarif douanier	85366990
Pays d'origine	DE

Conformité environnementale

Produits compatibles

Accessoires

China RoHS
Environment friendly use period (EFUP)	EFUP-50 Vous trouverez un tableau de déclaration conformément à lACPEIP (China RoHS) concernant les produits dans la zone de téléchargement du produit correspondant sous « Déclaration du fabricant ». Pour tous les produits avec EFUP-E, aucun tableau de déclaration conformément à lACPEIP (China RoHS) nest établi car cela nest pas nécessaire.
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Aucun substance na un taux pondéral supérieur à 0,1 %
