SACC-E-MINF-4CON-NPT12-547/1,0 - Connecteur encastrable

1420949

Connecteur encastrable, 4-pôles, connecteur femelle, droit, 7/8"-16UNF, sur extrémité libre, Cordons individuels, longueur de câble: 1 m, 0,75 mm², Cordon PVC

Couple de serrage	10 lb_f-in.
	1,12 Nm

Type de produit	Connecteurs circulaires (côté appareil)

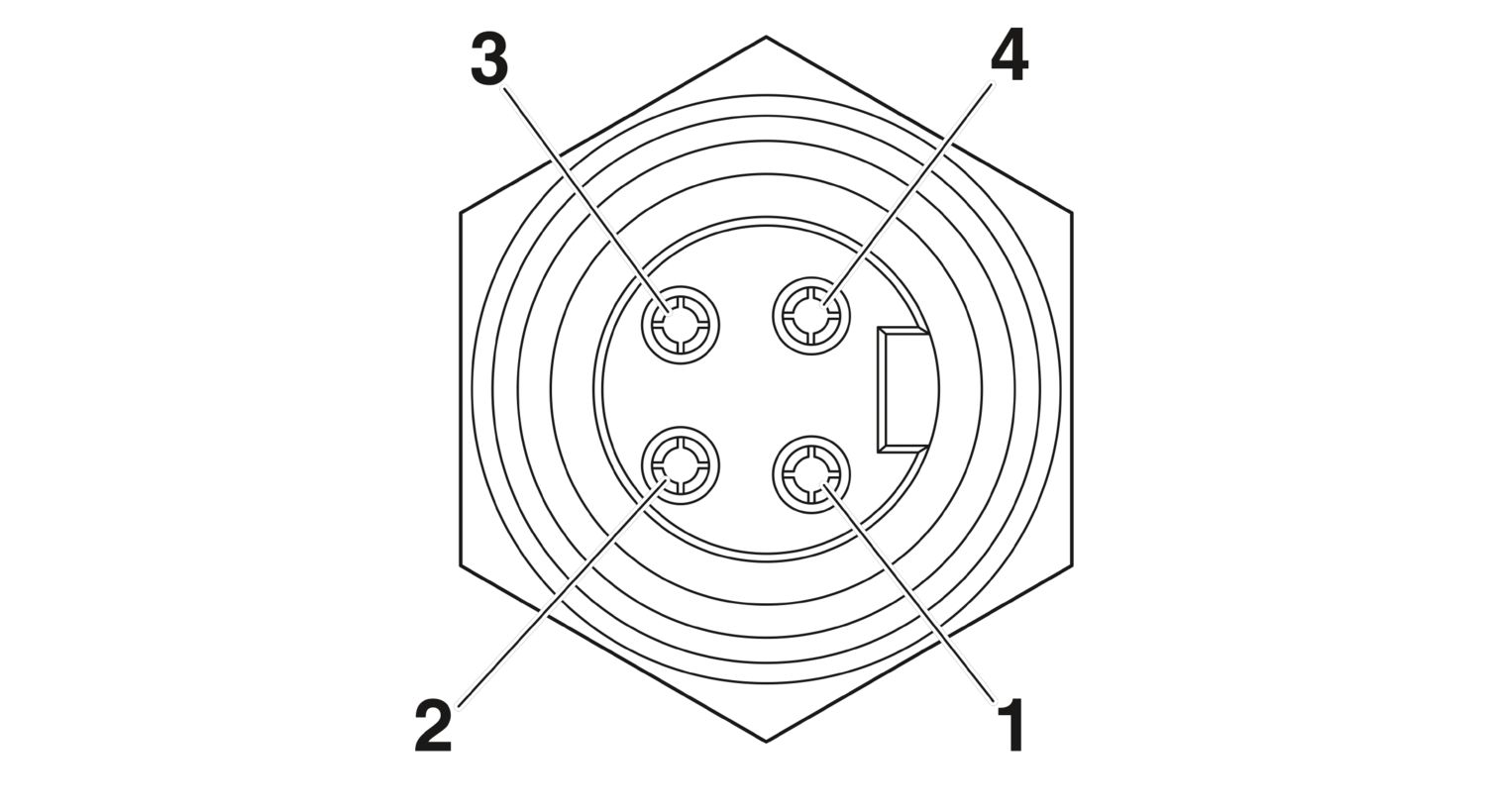

Nombre de pôles	4
Nombre de sorties de câble	1
Blindé	non
Propriétés d'isolation
Degré de pollution	3

Classe d'inflammabilité selon UL 94	V-0
Matériau de surface du boîtier	Al anodisé
Matériau de contact	Alliage de cuivre
Matériau de surface du contact	Au
Matériau de porte-contacts	PVC
Matériau du raccordement vissé	Aluminium anodisé

Résistance d'isolement	≥ 100 MΩ
Tension nominale U_N	300 V AC/DC (Évaluation UL)
	50 V AC/DC (Évaluation CEI)
Intensité nominale I_N	10 A

Raccordement du conducteur
Type de raccordement	Cordons individuels
Type de contact	Connecteur femelle
Section du conducteur	0,75 mm²
Couple de serrage	10 lb_f-in.
	1,12 Nm

Caractéristiques mécaniques
Cycles d'enfichage	> 500

Raccordement 1
Type tête	connecteur femelle
Sortie de câble tête	droit
Type de filetage tête	7/8"-16UNF
Raccordement 2
Type tête	extrémité libre

Longueur du câble	1 m
Type	Cordon PVC
Diamètre de fil avec isolant	1,78 mm

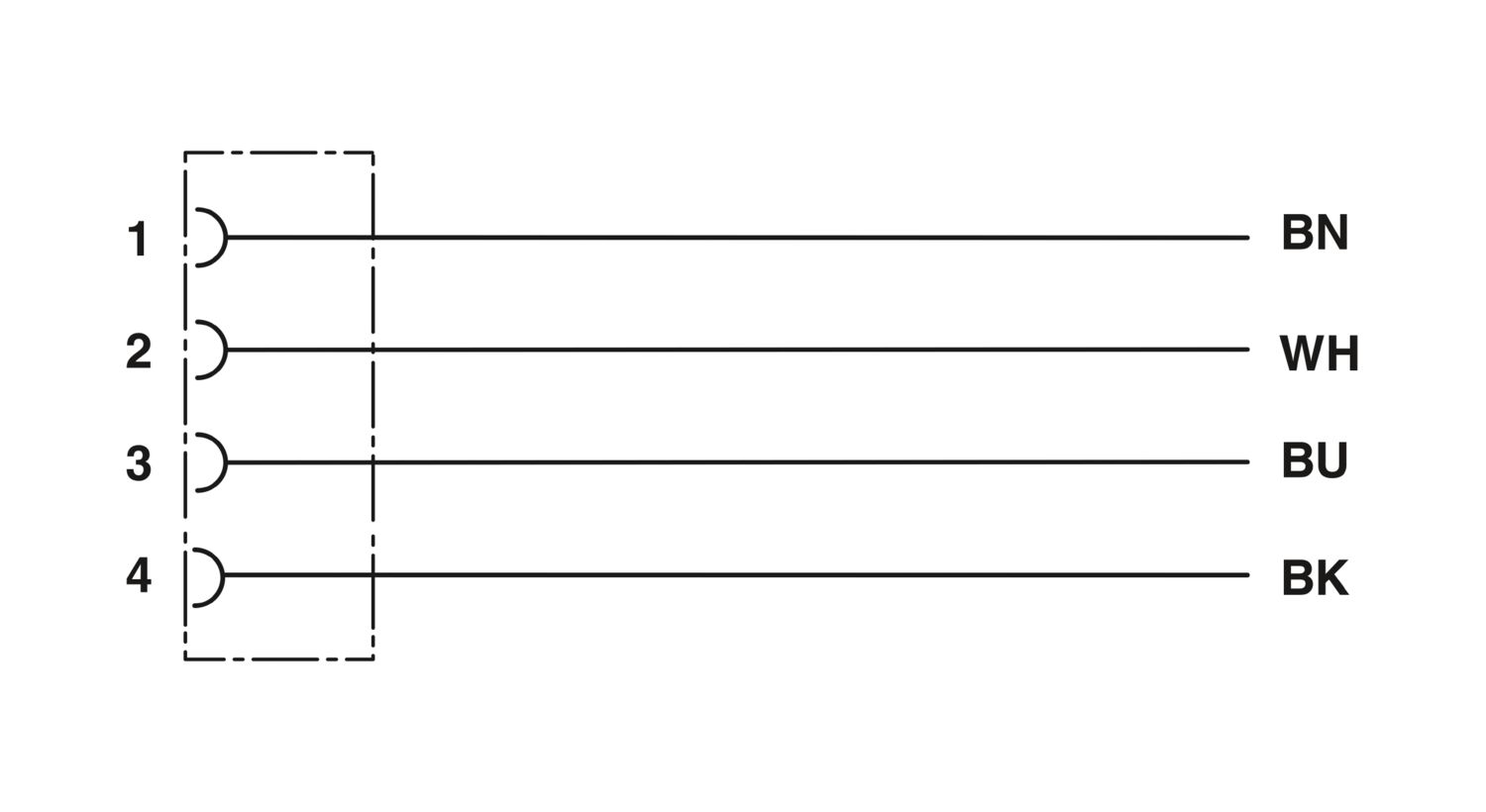

Fil, coloris	marron 1, blanc 2, bleu 3, noir 4
Section du câble	0,75 mm²
AWG ligne de signaux	18
Matériel Isolant du fil	PVC
Epaisseur isolement	Isolant de fil

Conditions ambiantes
Indice de protection	IP68
	IP68
Température ambiante (fonctionnement)	-20 °C ... 80 °C (Connecteur)
	-20 °C ... 80 °C (câble, pose fixe)

Désignation de la norme	Connecteur, 7/8"
Normes/prescriptions	UL 2238
Remarque	Cet appareil convient aux utilisations en atmosphères explosibles de classe I, division 2, groupes A, B, C, D selon la norme ISA 12.12.01-2015, chapitres 8.2 et 8.8.3

Référence	1420949
Conditionnement	1 Unité(s)
Commande minimum	1 Unité(s)
Clé de vente	BF22
Product key	AF2ICA
GTIN	4055626403564
Poids par pièce (emballage compris)	89 g
Poids par pièce (hors emballage)	89 g
Numéro du tarif douanier	85366990
Pays d'origine	MX

Produits compatibles

Accessoires

ECLASS-13.0	27440109
ECLASS-15.0	27440109

EU RoHS
Conforme aux exigences de la directive RoHS	Oui (Aucun exception)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Aucune substance dangereuse au-dessus des valeurs limites
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Aucun substance na un taux pondéral supérieur à 0,1 %
