Câble pour capteurs/actionneurs, 6-pôles, PUR exempt d'halogène, gris-noir RAL 7021, connecteur mâle coudé M8, codage: A, sur connecteur mâle coudé M8, longueur de câble: 10 m

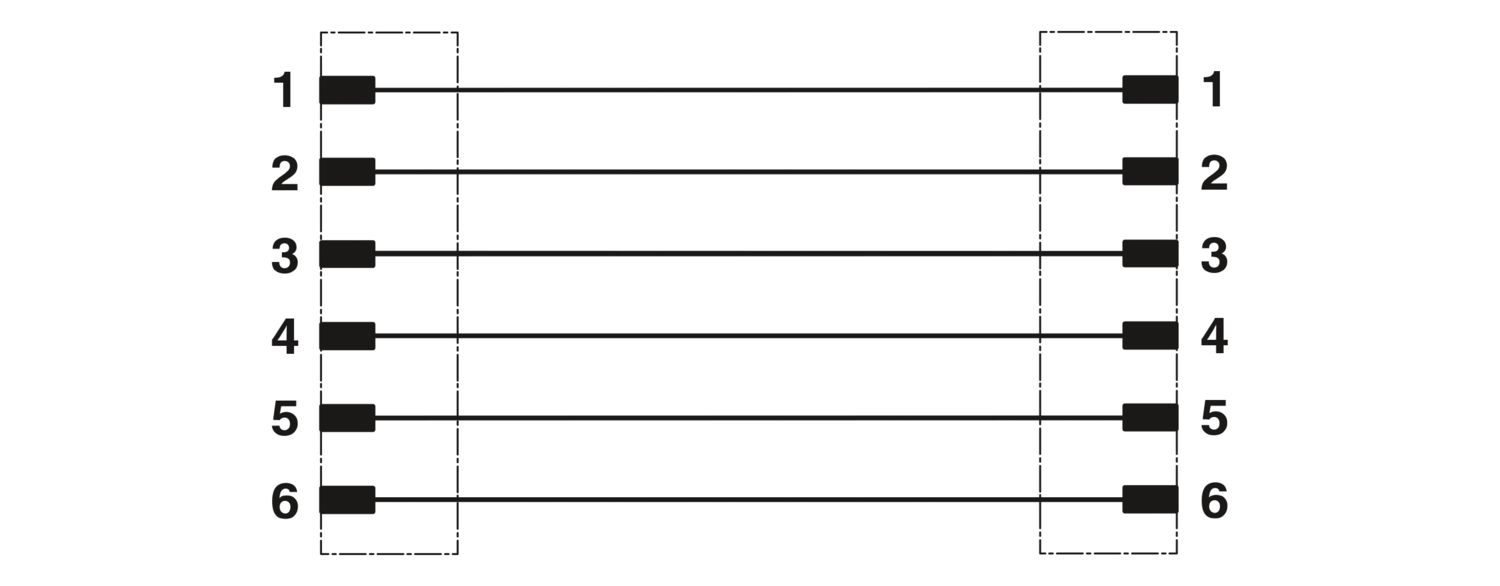

| Type de produit | Câble pour capteurs/actionneurs |
| Nombre de pôles | 6 |
| Nombre de sorties de câble | 1 |
| Blindé | non |
| Détrompage | A |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Classe d'inflammabilité selon UL 94 | HB |
| Matériau de surface de prise | TPU, ignifuge, autoextinguible |
| Matériau de contact | CuZn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | TPU GF |
| Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 30 V AC |
| 30 V DC | |
| Intensité nominale IN | 1,5 A |
| Affichage d'état | non |
| Présence d'un affichage d'état | non |
| Raccordement 1 | |
| Type | connecteur mâle coudé M8 |
| Nombre de pôles | 6 |
| Type de codage | A |
| Raccordement 2 | |
| Type | connecteur mâle coudé M8 |
| Nombre de pôles | 6 |
| Longueur du câble | 10 m |
| PUR exempt d'halogène noir [PUR] | |
| Dessin coté |
|
| Poids de gaine | 34 kg/km |
| Nombre de pôles | 6 |
| Blindé | non |
| Type | PUR exempt d'halogène noir [PUR] |
| Structure du conducteur ligne de signal | 32x 0,10 mm |
| AWG ligne de signaux | 24 |
| Section de câble | 6x 0,25 mm² (Ligne de signal) |
| Diamètre de fil avec isolant | 1,17 mm ±0,02 mm |
| Diamètre extérieur du câble | 5 mm |
| 5,00 mm ±0,15 mm | |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | gris-noir RAL 7021 |
| Matériau conducteur | Cordon Cu nu |
| Matériau de remplissage | PE |
| Matériau isolant de fil | PP |
| Fil, coloris | marron, blanc, bleu, noir, gris, rose |
| Epaisseur isolement | ≥ 0,21 mm (Isolant des fils) |
| Epaisseur gaine extérieure | env. 0,70 mm |
| Câblage total | 6 fils avec 2 masses de remplissage en direction de l'âme |
| Résistance max. du conducteur | 78 Ω/km (à 20 °C) |
| Résistance d'isolement | ≥ 100 MΩ*km (à 20 °C) |
| Tension nominale câble | ≤ 300 V |
| Tension d'essai | ≥ 3000 V |
| Rayon de courbure minimum, position fixe | 5 x D |
| Rayon de courbure minimum, position flexible | 10 x D |
| Rayon de courbure minimal, pose fixe | 25 mm |
| Rayon de courbure minimal, pose souple | 50 mm |
| Capacité de charge dynamique (pliage) | Cycles de flexion max.: 5000000 |
| Capacité de charge dynamique (torsion) | Torsion: ±180 °/m, Cycles de torsion: ≥2000000, Fréquence de torsion: 35 cycles/min. |
| Absence d'halogène | selon DIN VDE 0472 partie 815 |
| Résistance à la propagation des flammes | selon UL Style 20549 |
| Résistance à l'huile | selon DIN EN 60811-2-1 |
| Résistance spéciale | bonne résistance aux acides, aux lessives alcalines et aux solvants |
| résistant à l'hydrolyse et aux microbes | |
| relativement résistant aux UV (selon DIN EN ISO 4892-2-A) | |
| Propriétés particulières | compatible chaîne porte-câbles |
| exempt de silicone | |
| exempt de substances néfastes à l'application d'enduits | |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -5 °C ... 80 °C (Câble, pose souple) | |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| IP68 | |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
| -40 °C ... 80 °C (câble, pose fixe) | |
| -5 °C ... 80 °C (Câble, pose souple) | |
| Tension nominale UN | Intensité nominale IN | Section AWG | Section mm2 | |
|---|---|---|---|---|
| 30 V | 1,5 A |
| Tension nominale UN | Intensité nominale IN | Section AWG | Section mm2 | |
|---|---|---|---|---|
| 30 V | 1,5 A |
