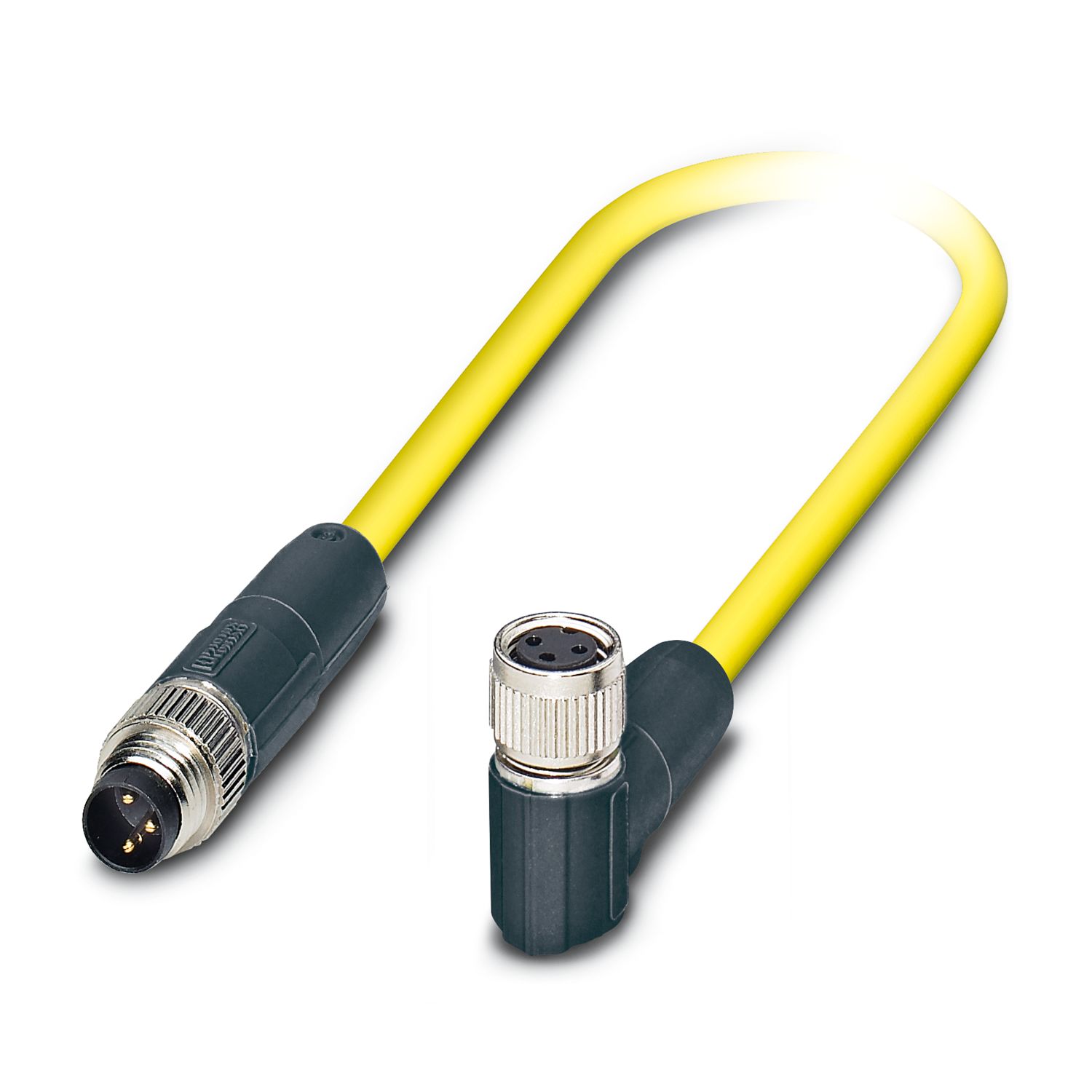

Câble pour capteurs/actionneurs, 3-pôles, PVC, jaune, blindé, connecteur mâle droit M8, sur Connecteur femelle coudé M8, longueur de câble: 0,5 m
| Type de produit | Câble pour capteurs/actionneurs |
| Application | Câbles US, standard |
| Nombre de pôles | 3 |
| Nombre de sorties de câble | 1 |
| Blindé | oui |
| Détrompage | A |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Classe d'inflammabilité selon UL 94 | HB |
| Matériau du joint | NBR |
| Matériau de surface de prise | TPU, ignifuge, autoextinguible |
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | TPU GF |
| Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
| Gaine extérieure, matériau | PVC |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 48 V AC |
| 60 V DC | |
| Intensité nominale IN | 4 A |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 100 |
| Affichage d'état | non |
| Présence d'un affichage d'état | non |
| Raccordement du conducteur | |
| Couple de serrage | 0,2 Nm (Connecteur mâle M8) |
| Raccordement 1 | |
| Type | connecteur mâle droit M8 |
| Nombre de pôles | 3 |
| Raccordement 2 | |
| Type | Connecteur femelle coudé M8 |
| Nombre de pôles | 3 |
| Longueur du câble | 0,5 m |
| PVC jaune 105 °C [542] | |
| Dessin coté |
|
| Poids de gaine | 33 kg/km |
| Style UL AWM | 2517 (105 °C / 300 V) |
| Nombre de pôles | 3 |
| Blindé | oui |
| Type | PVC jaune 105 °C [542] |
| Structure du conducteur ligne de signal | 7x 0,20 mm |
| AWG ligne de signaux | 24 |
| Diamètre de fil avec isolant | 1,12 mm ±0,03 mm |
| Diamètre extérieur du câble | 4,70 mm ±0,2 mm |
| Gaine extérieure, matériau | PVC |
| Gaine extérieure, coloris | jaune |
| Matériau conducteur | Cordon Cu étamé |
| Matériau isolant de fil | PVC |
| Fil, coloris | marron, bleu, noir |
| Câblage total | 3 fils torsadés longitudinalement |
| Revêtement optique de blindage | 85 % |
| Résistance max. du conducteur | max. 79,7 Ω/km (20 °C) |
| Résistance d'isolement | ≥ (550 M Ohm/m avec 500 V) |
| Tension nominale câble | 300 V |
| Rayon de courbure minimum, position flexible | 12 x D |
| Rayon de courbure minimal, pose souple | 57 mm |
| Résistance à la propagation des flammes | FT4 |
| Résistance spéciale | résistant aux UV |
| Température ambiante (fonctionnement) | -30 °C ... 105 °C (câble, pose fixe) |
| -5 °C ... 105 °C (Câble, pose souple) | |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| Température ambiante (fonctionnement) (Connecteur mâle/femelle) | -25 °C ... 90 °C (connecteur mâle / femelle) |
| Désignation de la norme | Connecteur M8 |
| Normes/prescriptions | CEI 61076-2-104 |
