NBC-M12MSD/ 0,5-93F/M12FSD
-
Câble de réseau
1192146

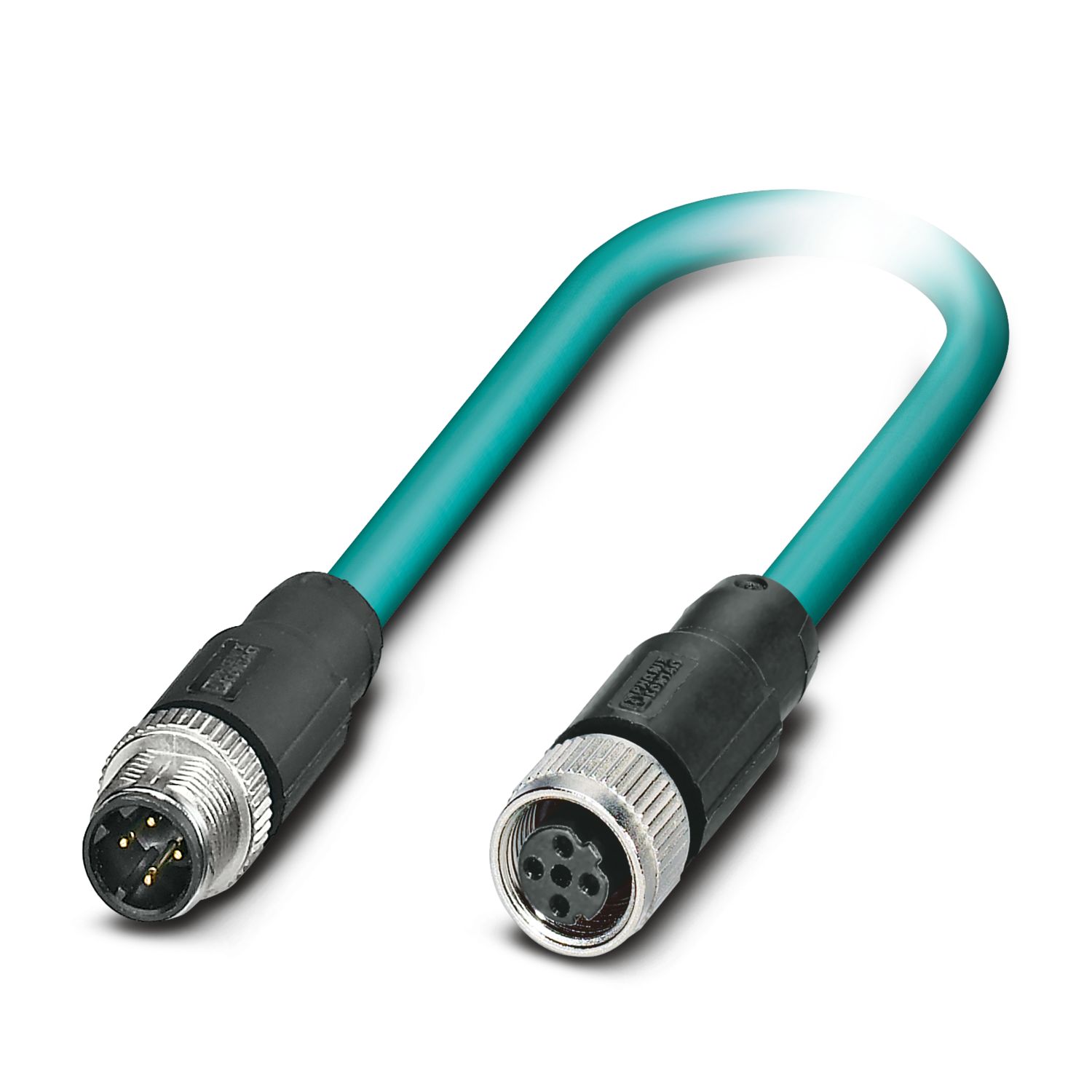

Câble de réseau, Ethernet CAT5e (100 Mbit/s), 4-pôles, TPE, ultra-souple, turquoise, blindé, connecteur mâle droit M12, codage: D / IP65, sur Connecteur femelle droit M12, codage: D / IP65, longueur de câble: 0,5 m
Informations détaillées concernant le produit
| Type de produit | Câble de données préconfectionné |
| Application | Câbles US, standard |
| Type de capteur | Ethernet |
| Nombre de pôles | 4 |
| Blindé | oui |
| Détrompage | D |
| Système de bus | Ethernet |
| Type de signal/catégorie | Ethernet CAT5e, 100 Mbit/s |
| Affichage d'état | non |
| Présence d'un affichage d'état | non |
| Tension nominale UN | 48 V AC |
| 60 V DC | |
| Intensité nominale IN | 4 A (Connecteur/connecteur femelle selon CEI 61076-2-101, il faut tenir compte des caractéristiques techniques du câble) |
| Support de transmission | Cuivre |
| Taux de transmission | 100 Mbit/s |
| Raccordement 1 | |
| Type | connecteur mâle droit M12 / IP65 |
| Type de codage | D (Données) |
| Matériau | CuSn (Contact) |
| Ni/Au (Surface des contacts) | |
| PA (Porte-contacts) | |
| TPU, ignifuge, autoextinguible (Surface de prise) | |
| Zinc moulé sous pression, nickelé (Raccordement vissé) | |
| FKM (Joint) | |
| Indice de protection | IP65 |
| Raccordement 2 | |
| Type | Connecteur femelle droit M12 / IP65 |
| Type de codage | D (Données) |
| Matériau | CuSn (Contact) |
| Ni/Au (Surface des contacts) | |
| PA (Porte-contacts) | |
| TPU, ignifuge, autoextinguible (Surface de prise) | |
| Zinc moulé sous pression, nickelé (Raccordement vissé) | |
| FKM (Joint) | |
| Indice de protection | IP65 |
| Longueur du câble | 0,5 m |
| Ethernet ultra-flexible CAT5e [93F] | |
| Dessin coté |
|
| Style UL AWM | 2463 (80 °C / 600 V) |
| Nombre de pôles | 4 |
| Blindé | oui |
| Type | Ethernet ultra-flexible CAT5e [93F] |
| Structure du conducteur | 2x2xAWG24/7, SF/UTP |
| Structure du conducteur ligne de signal | 7x 0,20 mm (7x32) |
| AWG ligne de signaux | 24 |
| Section de câble | 2x 2x 0,2 mm² |
| Diamètre de fil avec isolant | 1,2 mm |
| Diamètre extérieur du câble | 6,70 mm ±0,25 mm |
| Gaine extérieure, matériau | TPE |
| Gaine extérieure, coloris | turquoise |
| Matériau conducteur | Cordon Cu étamé |
| Matériau isolant de fil | PE |
| Fil, coloris | blanc/orange-orange, blanc/vert-vert |
| Câblage par paire | 2 fils par paire |
| Câblage total | 2 paires en direction de l'âme |
| Revêtement optique de blindage | 75 % |
| Impédance caractéristique | 100 Ω ±15 Ω (pour 100 MHz) |
| Impédance de la ligne | 100 Ω ±15 Ω (pour 1 ... 100 MHz) |
| Tension nominale câble | 600 V |
| Tension d'essai | 2000 V |
| Capacité de charge dynamique (pliage) | Cycles de flexion max.: 1000000, Rayon de courbure: 10 x D, Course: 0,23 m, Vitesse de déplacement: 1,5 m/s, Accélération: 20,5 m/s² |
| Cycles de flexion max.: 20000000, Rayon de courbure: 20 X D (126 cycles/min à 20 °C) | |
| Capacité de charge dynamique (torsion) | Torsion: 360 °/m (Charge 1 lb), Cycles de torsion: 3000000, Fréquence de torsion: 71 Cycles/min, Température ambiante (fonctionnement): 20 °C |
| Affaiblissement paradiaphonique (NEXT) | 50 dB (avec 100 MHz (CEI 62153-4-9)) |
| Affaiblissement de régularité (RL) | 20 dB (à 10 МHz (+6LOG)) |
| 26 dB (pour 20 MHz) | |
| 26 dB (à 100 MHz (-5LOG)) | |
| Résistance à la propagation des flammes | VW-1 |
| Résistance spéciale | résistant aux projections de soudure (Résistance à l'usure et à l'huile) |
| résistant aux UV (CMX Outdoor) | |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (Câble, pose souple) |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP65 | |
| Température ambiante (fonctionnement) (Connecteur mâle/femelle) | -25 °C ... 85 °C (Connecteur M12) |
| M12 | |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | CEI 61076-2-101 |
