VS-M12MS-PPC/PL-94C-LI/2,0
-
Câble de réseau
1413654

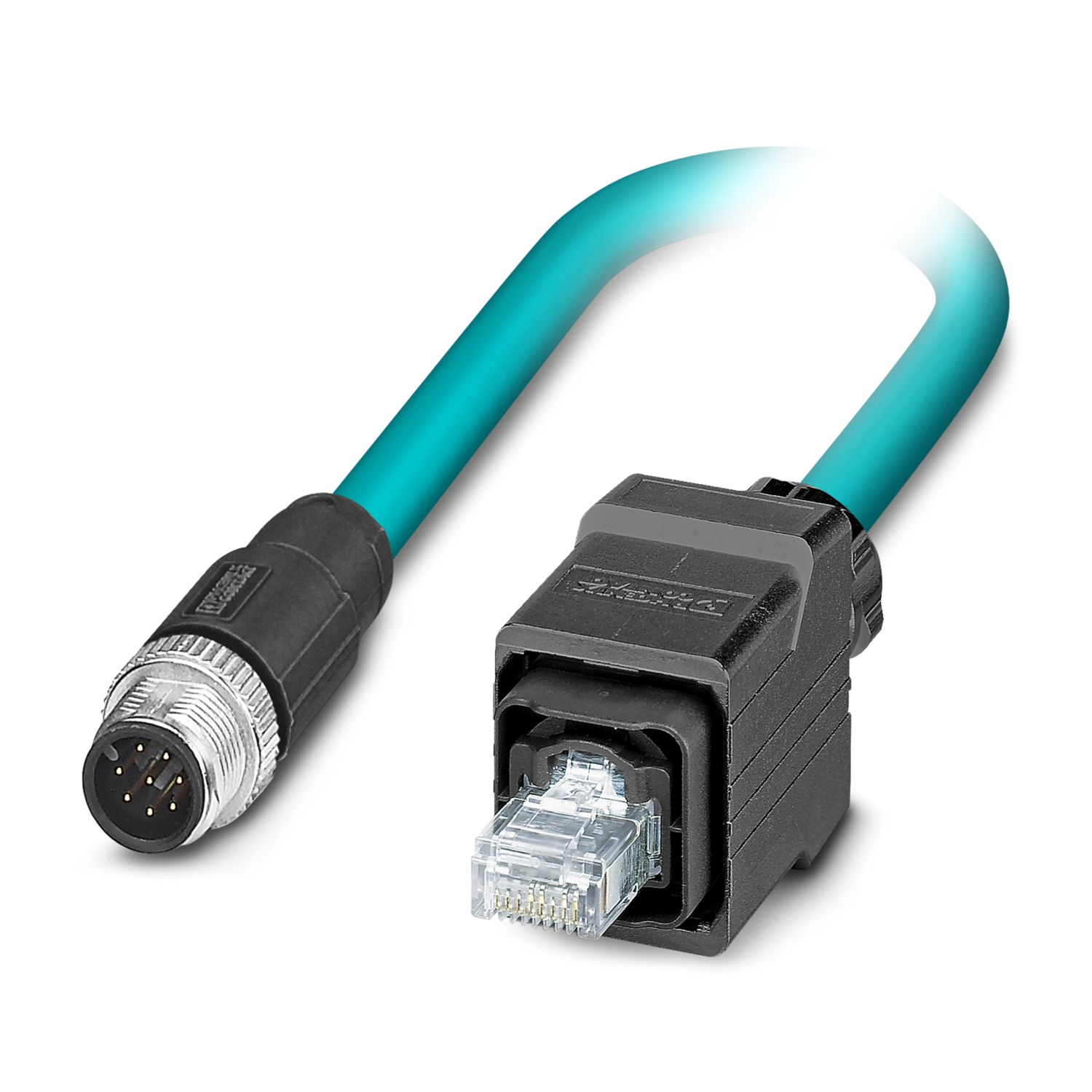

Câble Ethernet préconfectionné, blindé, à 4 paires, AWG 26 compatible avec les chaînes porte-câbles (19 fils), RAL 5021 (bleu d'eau), connecteur mâle M12 sur connecteur mâle RJ45/IP67 boîtier plastique Push-Pull, Line, longueur 2 m
Informations détaillées concernant le produit
| Type de produit | Câble de données préconfectionné |
| Application | Standard |
| Type de capteur | Ethernet |
| Nombre de pôles | 8 |
| Nombre de sorties de câble | 1 |
| Blindé | oui |
| Propriétés d'isolation | |
| Degré de pollution | 3 |
| Type de signal/catégorie | Ethernet CAT5 (selon CEI 11801), 1 Gbit/s |
| Tension nominale UN | 30 V AC |
| 30 V DC | |
| Support de transmission | Cuivre |
| Taux de transmission | 1 Gbit/s |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 100 |
| Classe d'inflammabilité selon UL 94 | HB |
| Raccordement 1 | |
| Type | connecteur mâle droit M12 |
| Couleur surface de prise | noir |
| Raccordement 2 | |
| Type | connecteur mâle droit RJ45 Push-Pull |
| Mode de verrouillage | Push-Pull |
| Couleur surface de prise | noir |
| Longueur du câble | 2 m |
| Chaîne porte-câbles Ethernet CAT5e, 4 paires [94C] | |
| Dessin coté |
|
| Poids de gaine | 57 kg/km |
| Style UL AWM | 20963 (80 °C / 30 V) |
| Nombre de pôles | 8 |
| Blindé | oui |
| Type | Chaîne porte-câbles Ethernet CAT5e, 4 paires [94C] |
| Structure du conducteur | 4x2xAWG26/19, S/UTP |
| Durée du parcours du signal | 5,3 ns/m |
| Structure du conducteur ligne de signal | 19x 0,10 mm |
| AWG ligne de signaux | 26 |
| Section de câble | 4x 2x 0,14 mm² |
| Diamètre de fil avec isolant | 1 mm |
| Diamètre extérieur du câble | 6,90 mm +0,1 mm ... 0,2 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | bleu lagon RAL 5021 |
| Matériau conducteur | Cordon Cu nu |
| Matériau isolant de fil | PP |
| Fil, coloris | blanc/bleu-bleu, blanc/orange-orange, blanc/vert-vert, blanc/brun-brun |
| Epaisseur gaine extérieure | 0,85 mm |
| Câblage par paire | 2 fils par paire |
| Câblage total | 4 paires et 4 masses de remplissage en direction de l'âme |
| Revêtement optique de blindage | 90 % |
| Résistance d'isolement | ≥ 500 MΩ*km |
| Résistance de liaison | ≤ 100,00 mΩ/m (pour 10 MHz) |
| Résistance de boucle | ≤ 290,00 Ω/km |
| Impédance caractéristique | 100 Ω ±5 Ω (pour 100 MHz) |
| Capacité de la ligne | env. 50 nF/km (pour 1 kHz) |
| Tension nominale câble | ≤ 100 V |
| Tension d'essai fil/fil | 700 V (50 Hz, 1 min.) |
| Tension d'essai fil/blindage | 700,00 V (50 Hz, 1 min.) |
| Rayon de courbure minimum, position fixe | 4 x D |
| Rayon de courbure minimum, position flexible | 8 x D |
| Rayon de courbure minimal, pose fixe | 28 mm |
| Rayon de courbure minimal, pose souple | 56 mm |
| Capacité de charge dynamique (pliage) | Cycles de flexion max.: 5000000, Rayon de courbure: 7,5 x D, Vitesse de déplacement: 3 m/s, Accélération: 5 m/s² |
| Résistance à la traction | ≤ 100 N |
| Affaiblissement paradiaphonique (NEXT) | 65,3 dB (pour 1 MHz) |
| 56,3 dB (pour 4 MHz) | |
| 50,3 dB (pour 10 MHz) | |
| 47,2 dB (pour 16 MHz) | |
| 45,8 dB (pour 20 MHz) | |
| 42,9 dB (pour 31,25 MHz) | |
| 38,4 dB (pour 62,5 MHz) | |
| 35,3 dB (pour 100 MHz) | |
| Paradiaphonie cumulée (PSNEXT) | 62,3 dB (pour 1 MHz) |
| 53,3 dB (pour 4 MHz) | |
| 47,3 dB (pour 10 MHz) | |
| 44,2 dB (pour 16 MHz) | |
| 42,8 dB (pour 20 MHz) | |
| 39,9 dB (pour 31,25 MHz) | |
| 35,4 dB (pour 62,5 MHz) | |
| 32,3 dB (pour 100 MHz) | |
| Affaiblissement de régularité (RL) | 23 dB (pour 4 MHz) |
| 24,1 dB (pour 8 MHz) | |
| 25 dB (pour 10 MHz) | |
| 25 dB (pour 16 MHz) | |
| 25 dB (pour 20 MHz) | |
| 23,6 dB (pour 31,25 MHz) | |
| 21,5 dB (pour 62,5 MHz) | |
| 20,1 dB (pour 100 MHz) | |
| Effet d'écran | 3,2 dB (pour 1 MHz) |
| 6 dB (pour 4 MHz) | |
| 9,5 dB (pour 10 MHz) | |
| 12,1 dB (pour 16 MHz) | |
| 13,6 dB (pour 20 MHz) | |
| 17,1 dB (pour 31,25 MHz) | |
| 24,8 dB (pour 62,5 MHz) | |
| 32 dB (pour 100 MHz) | |
| Absence d'halogène | d'après IEC 60754-1 |
| Résistance à la propagation des flammes | selon CEI 60332-1-2 |
| Résistance à l'huile | selon EN 60811-2-1 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -20 °C ... 80 °C (Câble, pose souple) | |
| Température ambiante (montage) | -20 °C ... 80 °C |
| Conditions ambiantes | |
| Indice de protection | IP65 (Connecteur M12) |
| IP67 (Connecteur RJ45) | |
