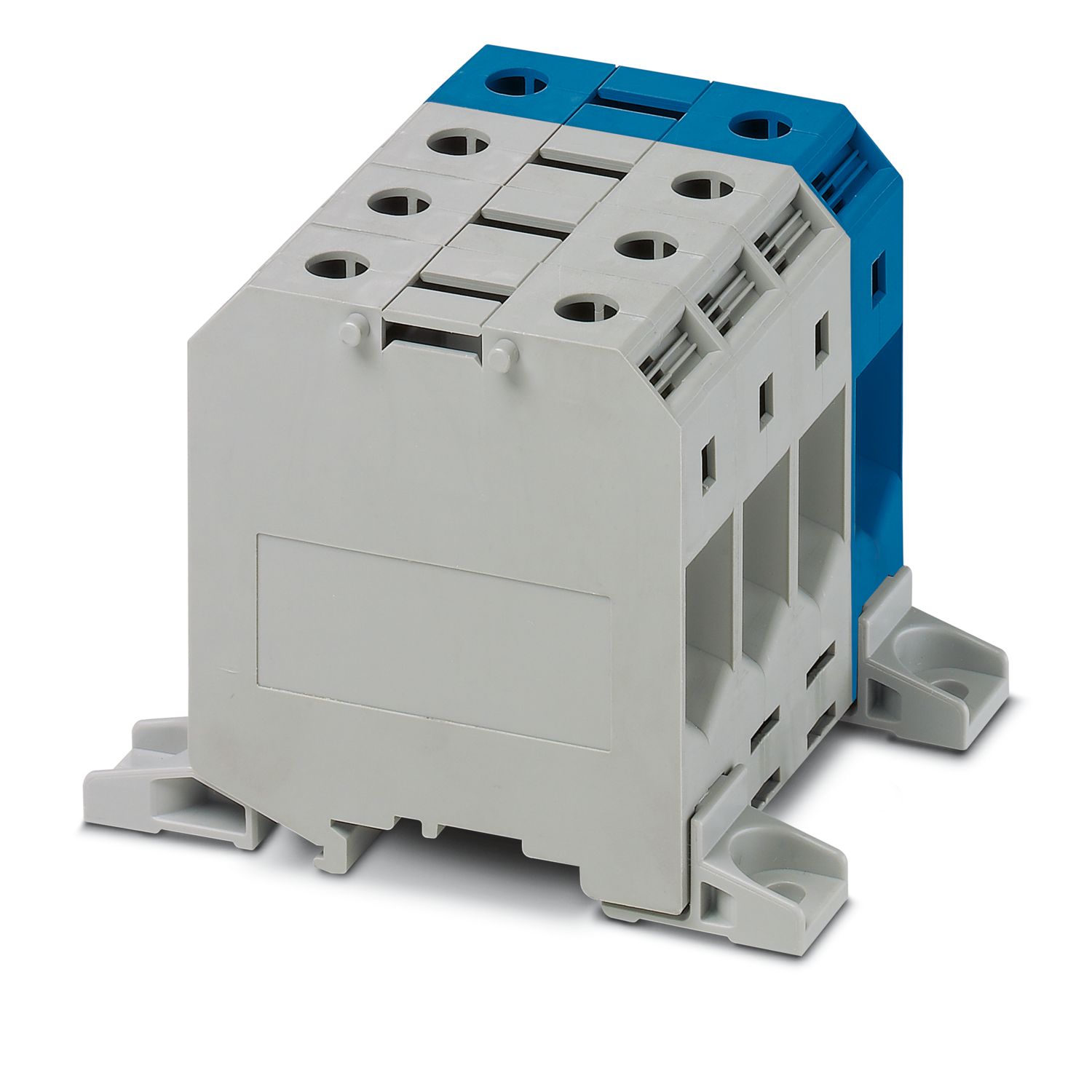

UKH 50-3L/N-F
-
Bloc de jonction de puissance
3076639
Bloc de jonction de puissance, tension nominale: 1000 V, intensité nominale: 150 A, nombre de connexions: 8, nombre de pôles: 4, type de raccordement: Raccordement vissé, Section de référence: 50 mm2, section : 16 mm2 - 70 mm2, type de montage: vissage direct, coloris: gris/bleu
Informations détaillées concernant le produit
| Type de produit | Bloc de jonction de puissance |
| Nombre de pôles | 4 |
| Nombre de connexions | 8 |
| Nombre de rangées | 1 |
| Potentiels | 4 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Tension de tenue aux chocs assignée | 8 kV |
| Nombre de raccordements par étage | 8 |
| Section nominale | 50 mm² |
| Etage 1 en haut 1 en bas 1 | |
| Filetage vis | M6 |
| Couple de serrage | 6 ... 8 Nm |
| Longueur à dénuder | 24 mm |
| Gabarit | B10 |
| Connexion selon la norme | CEI 60947-7-1 |
| Section de conducteur rigide | 16 mm² ... 70 mm² |
| Section du conducteur AWG | 6 ... 2/0 (conversion selon CEI) |
| Section de conducteur souple | 25 mm² ... 70 mm² |
| Section de conducteur souple [AWG] | 3 ... 2/0 (conversion selon CEI) |
| Section de conducteur flexible (embout sans douille en plastique) | 25 mm² ... 50 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 25 mm² ... 50 mm² |
| 2 conducteurs rigides de même section | 10 mm² ... 16 mm² |
| 2 conducteurs souples de même section | 10 mm² ... 16 mm² |
| 2 conducteurs de même section, flexibles avec embout sans douille en plastique | 10 mm² ... 16 mm² |
| Int. nom. | 150 A |
| Courant de charge maximal | 150 A (pour une section de conducteur de 50 mm²) |
| Tension nominale | 1000 V |
| Remarque | Attention : dans la zone de téléchargement, vous trouverez des publications d'articles, des sections raccordables et des remarques quant au raccordement de conducteurs en aluminium. |
| Section nominale | 50 mm² |
| Dessin coté |
|
| Largeur | 80 mm |
| Hauteur | 76 mm |
| Coloris | gris/bleu |
| Classe d'inflammabilité selon UL 94 | V0 |
| Groupe d'isolant | I |
| Matériau isolant | PA |
| Utilisation d'un isolant statique au froid | -60 °C |
| Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 130 °C |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Émission de chaleur calorimétrique NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Inflammabilité en surface NFPA 130 (ASTM E 162) | réussi |
| Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662) | réussi |
| Toxicité des gaz de combustion NFPA 130 (SMP 800C) | réussi |
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | non |
| Connexion selon la norme | CEI 60947-7-1 |
| Type de montage | vissage direct |
