VAL-US-48/65/1+1V-FM
-
Dispositivo de protec. contra sobretensiones
2910346
Surge protective device,UL Listed type 1 and IEC type 1/2, two channels with remote indicator contact for 48 V DC, 2-wire plus ground
Detalles de producto
| Tipo de producto | Protección contra sobretensiones para fuentes de alimentación NEMA |
| Familia de productos | VALVETRAB US |
| Clase de ensayo IEC | I / II |
| T1 / T2 | |
| Tipo EN | T1 / T2 |
| Sistema de alimentación de corriente IEC | DC |
| Construcción | Módulo para carril de dos piezas enchufable |
| Número de polos | 2 |
| Mensaje Protección contra sobretensiones defectuosa | indicación óptica, contacto de indicación remota |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 2 |
| Visualización/señal remota | |
| Denominación Conexión | Contacto de indicación remota de defecto |
| Función de conmutación | Conmutador |
| Tensión de servicio | 5 V AC ... 250 V AC |
| 30 V DC | |
| Corriente de servicio | 5 mA AC ... 1,5 A AC |
| 1 A DC (30 V DC) | |
| Tipo de conexión | Conexión por tornillo |
| Rosca de tornillo | M5 |
| Par de apriete | 4,5 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Longitud de pelado | 16 mm |
| Sección de conductor flexible | 1,5 mm² ... 25 mm² |
| Sección de conductor rígido | 1,5 mm² ... 35 mm² |
| Sección de conductor AWG | 15 ... 2 |
| Contacto de indicación remota de defecto | |
| Tipo de conexión | Conexión por tornillo |
| Rosca de tornillo | M2 |
| Par de apriete | 0,25 Nm |
| Longitud de pelado | 7 mm |
| Sección de conductor flexible | 0,14 mm² ... 1,5 mm² |
| Sección de conductor rígido | 0,14 mm² ... 1,5 mm² |
| Sección de conductor AWG | 28 ... 16 |
| Esquema de dimensiones |
|

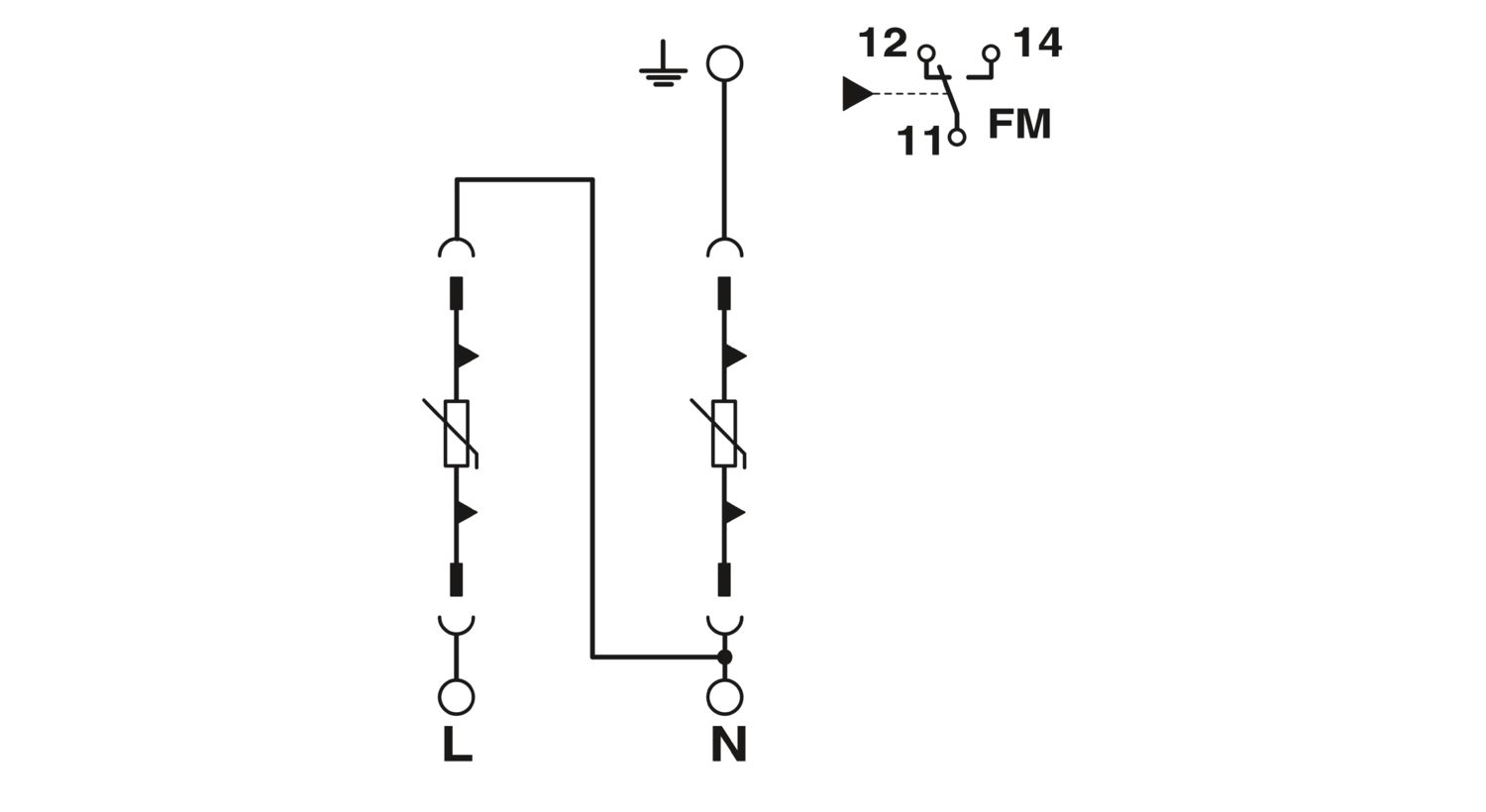

| Anchura | 35,6 mm |
| Altura | 96,8 mm |
| Profundidad | 77,5 mm (Con carril de 7,5 mm) |
| Unidad de división | 2 UD |
| Color | negro (RAL 9005) |
| Clase de inflamabilidad según UL 94 | V-0 |
| Valor CTI del material | 600 |
| Material aislante | PA 6.6/PBT |
| Grupo de materiales | I |
| Material carcasa | PA 6.6 |
| PBT |
| Datos mecánicos | |
| Pared lateral abierta | No |
| Pistas de protección | (DC+) - (DC-) |
| (DC+/DC-) - PE | |
| Dirección de actuación | 1L-N & N-GND |
| Tensión nominal UN | 60 V AC ±10 % (TN-S) |
| 60 V DC ±10 % | |
| -48 V DC ±10 % (RRH) | |
| Tensión constante máxima UC | 100 V DC |
| 75 V AC | |
| Corriente de carga nominal IL | 80 A |
| Corriente de conductor de protección IPE | ≤ 0,6 mA |
| Corriente transitoria nominal In (8/20) µs | 12,5 kA |
| Corriente transitoria máxima Imáx (8/20) µs | 65 kA |
| Corriente de descarga total ITotal (10/350) µs | 12,5 kA |
| Resistencia al cortocircuito ISCCR | 5 kA |
| Nivel de protección Up (DC+) - (DC-) | ≤ 0,4 kV |
| Comportamiento TOV en UT | 130 V DC (5 s / modo estacionario) |
| Tiempo de reacción tA | ≤ 25 ns |
| Fusible general máximo en caso de cableado continuo V (mismo nivel) | 80 A (gG) |
| Fusible general máximo en caso de cableado de derivación (otro nivel) | 160 A (gG) |
| Condiciones ambientales | |
| Índice de protección | IP20 (Solo si se emplean todos los puntos de embornaje) |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud | ≤ 2000 m (s. n. m.) |
| Humedad de aire admisible (servicio) | 5 % ... 95 % |
| Choques (en servicio) | 30g (Semisinusoide / 11ms / 3x ±X, ±Y, ±Z) |
| Vibración (en servicio) | 7,5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
| Especificaciones UL | |
| Capacidad de cortocircuito (SCCR) | 5 kA (DC) |
| Protección de tensión nominal VPR (DC+) - (DC-) | 400 V |
| Protección de tensión nominal VPR (DC+) - G | 400 V |
| Protección de tensión nominal VPR (DC-) - G | 600 V |
| UL Tipo | Tipo 1 |
| Corriente transitoria nominal In | 20 kA |
| Sobrecorriente momentánea máxima por fase | 65 kA |
| Pistas de protección | (DC+) - (DC-) |
| (DC+) - G | |
| Tensión nominal | 48 V DC |
| Sistema de distribución de energía | DC |
| Tipo SPD | 1 |
| Indicación UL/Señal remota | |
| Tensión de servicio | 125 V AC |
| Corriente de servicio AC | 1 A AC |
| Datos de conexión UL | |
| Par de apriete | 30 lbf-in. |
| Sección de conductor AWG | 14 ... 2 |
| Líneas de fuga y distancias de aislamiento de aire | |
| Normas/especificaciones | EN 60664-1 / EN 61643-11 |
| Normas/disposiciones | IEC 61643-11 |
| Observación | 2011 |
| Normas/disposiciones | EN 61643-11 |
| Observación | 2012 |
| Tipo de montaje | Carril simétrico: 35 mm |
Sus ventajas
Dispositivo de desconexión térmica de cada conector
Indicación de diagnóstico y de estado óptica y mecánica de cada descargador
Enchufable
Dispositivo de desconexión térmica de cada conector
Codificación mecánica de todos los puestos enchufables
Un novedoso bloqueo garantiza la fijación de los conectores contra altas corrientes por descargas atmosféricas y vibraciones fuertes
