Bornas para carril con sistema

Bornas para carril con sistema

Las bornas para carril de Phoenix Contact le permiten una alta flexibilidad en la estructura del regletero de bornas. Elija entre diferentes tecnologías de conexión y combine las bornas mediante la colocación de puentes con foso puenteado doble. El sistema de bornas para carril destaca por los accesorios de puenteado, rotulación y comprobación.

Más información

Sus ventajas

  • Flexibilidad total: bornas con distintas tecnologías de conexión combinables entre sí libremente
  • Posibilidad de puenteo y comprobación gracias al foso puenteado doble
  • Posibilidad de comprobación adicional sin retirar los conductores ni los puentes mediante la toma de pruebas integrada
  • Ahorro de costes gracias a los accesorios de puenteo, rotulación y prueba homogéneos
  • Amplios datos digitales

Nuevos productos

Bornas para carril XT 2,5 en carril DIN
Familia de productos de conectores de servicio LPS
Familia de productos de conectores de derivación LPO

Bornas para carril con tecnología Push-X

Para un cableado rápido y sin esfuerzo

Con la nueva familia de bornas XT, podrá cablear secciones de cable de entre 0,5 y 4 mm² en pocos segundos y sin grandes esfuerzos. La tecnología Push-X frontal permite el cableado sin herramientas de conductores rígidos y flexibles con y sin punteras.

Características principales

  • Tecnología Push-X
  • Sección nominal: 2,5 mm²
  • AWG 20 ... AWG 12
  • Corriente nominal: 24 A
  • Tensión nominal: 800 V

Ventajas

  • Conector macho extremadamente ligero y gran comodidad de manejo gracias a un resorte de contacto pretensado
  • Reducción de los tiempos de montaje gracias al espacio de sujeción abierto ajustado de fábrica
  • Identificación clara de la conexión de conductores mediante el elemento pulsador de guías forzadas y el chasquido acústico al soltar el resorte
  • Cableado de todo tipo de conductores, ya sean rígidos o flexibles, con y sin puntera

Conectores de servicio LPS

Para realizar pruebas rápidas y sencillas

Los conectores de servicio LPS son adecuados para diversas aplicaciones de ensayo. Los conectores de servicio están equipados con tecnología push-in de palanca, que permite un cableado múltiple rápido y sencillo de los conectores macho. Para garantizar una calidad duradera y constante, los resortes de contacto tienen una superficie plateada.

Características principales

  • Tecnología push-in por palanca (LP)
  • Superficie plateada de las partes activas
  • Corriente nominal: 24 A
  • Tensión nominal: 800 V
  • Variantes modulares

Ventajas

  • Máxima comodidad de manejo – la tecnología por palanca permite un cableado rápido y sin esfuerzo
  • Gran flexibilidad – conexión de diferentes tipos de conductores con y sin puntera
  • Instalación rápida – fácil integración en el foso puenteado de las bornas para carril

Conectores de derivación LPO

Integración rápida de derivaciones adicionales

Los conectores de derivación LPO con tecnología push-in por palanca permiten integrar fácilmente derivaciones adicionales a través del foso puenteado de las bornas para carril. Así, los conectores macho LPO ofrecen una gran ventaja, especialmente en caso de cambios de diseño en el armario de control.

Características principales

  • Tecnología push-in por palanca (LP)
  • Diseño especial del resorte para alcanzar fuerzas de cierre elevadas
  • Corriente nominal: 24 A
  • Tensión nominal: 800 V
  • Variantes modulares

Ventajas

  • Máxima comodidad de manejo – la tecnología por palanca permite un cableado rápido y sencillo
  • Gran flexibilidad – conexión de diferentes tipos de conductores con y sin puntera
  • Montaje rápido - fácil integración en el foso puenteado de la borna para carril
  • Conexión segura - el diseño de los conectores de derivación permite una conexión duradera y robusta

Software de diseño PROJECT complete

Gracias al doble foso puenteado, el sistema ofrece la posibilidad de combinar de forma libre y flexible las diferentes bornas para carril.
El sistema dispone de accesorios de prueba, rotulación y puenteado uniformes. Se pueden reducir los costes de almacenamiento y logística gracias al menor número de piezas individuales.
Puede crear regleteros de bornas de manera rápida y efectiva con nuestro software de diseño gratuito PROJECT complete.

Vídeo: Sistema de bornas para carril CLIPLINE complete
Sistema de bornas para carril CLIPLINE complete MovingImage

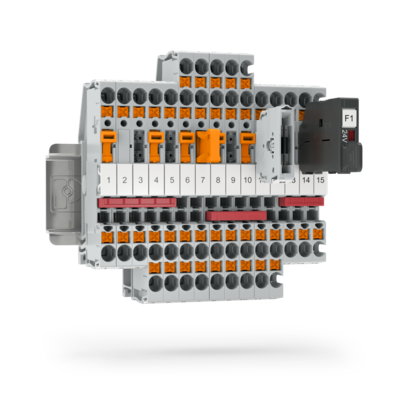

Regletero de bornas con varias bornas para carril y tecnologías de conexión

Sistema de bornas para carril CLIPLINE complete

Las bornas para carril superan los requisitos normativos

Las bornas para carril de Phoenix Contact están verificadas y homologadas para una gran cantidad de homologaciones nacionales e internacionales. Las bornas son muy resistentes a las influencias ambientales, por lo que están diseñadas para el grado de polución 3. Este grado indica que puede aparecer suciedad conductora en forma de polvo o sustancias líquidas o gaseosas. Los materiales de las bornas para carril ofrecen además estabilidad a largo plazo y garantizan una fiabilidad duradera. Gracias a las propiedades de los materiales y a las propiedades eléctricas y mecánicas, las bornas para carril superan los requisitos normativos de las diferentes industrias. Para que se pueda garantizar la calidad a largo plazo, las bornas se prueban durante todo el proceso de fabricación.

Tecnologías de conexión del sistema CLIPLINE complete

Borna para carril XT 2,5 con espacio de sujeción transparente
Borna para carril con Push-X Technology
Borna para carril push-in con conductores y puentes insertados
Borna con conexión push-in PTV lateral
Borna para carril XT 2,5 con espacio de sujeción transparente

Las bornas para carril XT con tecnología push-X permiten conectar fácilmente conductores rígidos y flexibles con o sin puntera. Incluso los conductores más pequeños y flexibles pueden embornarse rápida y fácilmente gracias a la cámara de contacto pretensada. Introduzca los conductores fácilmente hasta el extremo de la cámara. Al presionar el mecanismo de bloqueo en el extremo de la cámara, el resorte de contacto se libera y se cierra en un instante. Las bornas XT están disponibles inicialmente con una sección nominal de 2,5 mm².

A partir de noviembre de 2023, la cartera de bornas se ampliará para incluir la sección nominal de 4 mm². Además, las primeras bornas para fusible pasan a formar parte de la cartera.

Borna para carril con Push-X Technology

Rediseño de la conexión de conductores sin herramientas: Push-X permite el cableado directo con conductores rígidos y flexibles con o sin punteras gracias al resorte de contacto pretensado. Introduzca el conductor sin forzarlo hasta el final de la cámara de embornaje. En cuanto el conductor presiona el bloqueo del resorte de contacto hasta la posición final, la pestaña se libera y el resorte de contacto se cierra automáticamente. El conductor se emborna directamente. Al igual que en la conocida tecnología push-in, el conductor se libera con el pulsador de accionamiento naranja. Al mismo tiempo, el resorte de contacto está pretensado para el nuevo proceso de cableado.

Ir al vídeo
Borna para carril push-in con conductores y puentes insertados

Con la tecnología de conexión push-in podrá establecer el contacto fácilmente de conductores a partir de 0,25 mm², directamente y sin herramientas. Los resortes de contacto especiales de las bornas para carril permiten fuerzas de inserción hasta un 50 % inferiores. Además, convence por la alta calidad de contacto y las elevadas fuerzas de extracción de conductores. La tecnología push-in está disponible para secciones de cable hasta 185 mm².

Ir al vídeo
Borna con conexión push-in PTV lateral

Las bornas para carril PTV de Phoenix Contact poseen una conexión push-in lateral.
La conexión combina la guía de conductores lateral de la conexión por tornillo con la tecnología de inserción directa sin herramientas de la conexión push-in. Las bornas para carril combinan así las ventajas de ambas tecnologías de conexión. Así se garantiza un cableado rápido y claro sin radios de flexión.

Ir al vídeo
Borna de tornillo con conductores y puentes
Borna de conexión por resorte con conductores y puentes
Conexión por corte de aislante QUICKON con conductores
Conexión COMBI con conector macho
Conexión por espárrago con conductores y puentes
Borna de tornillo con conductores y puentes

Las bornas para carril con tecnología de conexión por tornillo se conocen y aceptan en todo el mundo desde hace más de ochenta años. La conexión por tornillo le ofrece la máxima fuerza de contacto y no requiere mantenimiento gracias al principio Reakdyn. Las bornas para carril permiten la conexión de varios conductores en tan solo un punto de embornaje. Conecte conductores de cobre con una sección de hasta 240 mm² sin ningún tipo de tratamiento previo.

Ir al vídeo
Borna de conexión por resorte con conductores y puentes

Las bornas para carril con conexión por resorte son particularmente aptas para aplicaciones sensibles a las vibraciones. Mediante la fuerza constante de los resortes, las bornas para carril ofrecen una alta seguridad de contacto independientemente del operario. Los puntos de embornaje de las bornas de conexión por resorte se pueden abrir fácilmente con un destornillador. Las bornas para carril están disponibles con una sección de hasta 35 mm².

Ir al vídeo
Conexión por corte de aislante QUICKON con conductores

Una característica de las bornas para carril con tecnología de conexión rápida es el contacto por corte de aislante patentado que se puede emplear con la palanca de giro que ahorra espacio mediante un destornillador.
En solo un paso se realiza la conexión del conductor aislado y sin tratamiento previo.
El ahorro de tiempo es de hasta un 60 %. Gracias a las secciones disponibles de hasta 4 mm², las bornas son aptas para el cableado de corriente de control dentro del armario de control.

Ir al vídeo
Conexión COMBI con conector macho

Las bornas para carril con conexión COMBI satisfacen las exigencias más altas y universales.
La corriente nominal es conducida a las bornas a través del pin de contacto. En combinación con el sistema de contacto del conector macho, la variante de conexión soporta niveles de vibración extremos. La conexión de las bornas COMBI es apta para el cableado automatizado, semiautomatizado o manual.

Ir al vídeo
Conexión por espárrago con conductores y puentes

Las bornas para carril con conexión por espárrago son excelentes para conectar terminales anulares y de horquilla. La conexión le permite lograr una elevada fuerza de extracción de conductores gracias a la alta fuerza de contacto y a las amplias superficies de contacto. Las bornas para carril con conexión por espárrago permiten una conexión de varios conductores en tan solo un punto de embornaje. Otra ventaja son las tuercas de sombrerete en las tapas abatibles.

Ir al vídeo

Accesorios del sistema de bornas para carril CLIPLINE complete

Accesorios para puentes para bornas para carril
Accesorios de prueba del sistema de bornas para carril
Accesorios de rotulación para bornas para carril
Accesorios para puentes para bornas para carril

El accesorio para puentes normalizado del sistema CLIPLINE complete permite la distribución de potencial sencilla, omitiendo el puenteado y reduciendo la conexión de las bornas para carril.
Así se pueden realizar de forma rápida y flexible todas las tareas de puenteado.
Phoenix Contact dispone de las siguientes variantes de puentes:

  • Puentes enchufables estándar FBS
  • Puentes reductores RB
  • Puentes multipolo
  • Puentes de potencial FV

Accesorios de prueba del sistema de bornas para carril

El accesorio de prueba del sistema CLIPLINE complete entra en contacto con las barras colectoras en el foso puenteado de las bornas para carril. Para poder comprobar el flujo de corriente en caso de un foso puenteado ocupado, las bornas del sistema CLIPLINE complete disponen de tomas de pruebas adicionales. Para que las pruebas se realicen de forma universal en cada aplicación, se ofrecen diferentes clavijas y adaptadores de prueba:

  • clavijas de prueba sencillas con un diámetro de 2,3 mm
  • clavijas de prueba de dos piezas
  • clavijas de prueba apilables
  • adaptadores de prueba especiales

Accesorios de rotulación para bornas para carril

Todas las bornas para carril del sistema CLIPLINE complete utilizan los accesorios de rotulación homogéneos de Phoenix Contact. Los siguientes accesorios están disponibles para la rotulación clara y segura de los cables:

  • Accesorios para la rotulación de puntos de embornaje
  • Accesorios de rotulación para el marcado de bornas
  • Accesorios de rotulación para el marcado de grupos de bornas
  • Accesorios de rotulación para el marcado de regleteros
  • Señales de advertencia

Bornas para carril push-X con conector de servicio LPS
Bornas para carril push-X con conector de derivación LPO
Varias bornas para carril con señales de advertencia
Bornas para carril push-X con conector de servicio LPS

Los conectores de servicio LPS son adecuados para diversas aplicaciones de prueba. Los LPS están equipados con tecnología LP (tecnología Push-in de palanca), que facilita y agiliza el cableado repetido de los conectores macho. Además, la conexión por palanca permite un manejo sencillo con una sola mano, lo que se traduce en una gran comodidad de cableado. Para que los conectores macho ofrezcan una calidad constante y duradera, los resortes de contacto tienen una superficie plateada. Además, los conectores macho están diseñados de tal forma que pueden enchufarse repetidamente en el foso multifunción sin mucho esfuerzo.

Bornas para carril push-X con conector de derivación LPO

Los conectores de derivación LPO permiten integrar fácilmente derivaciones adicionales a través del foso puenteado de las bornas para carril. Gracias a esta sencilla integración, los conectores macho LPO ofrecen una gran ventaja, especialmente en el caso de cambios de diseño en la instalación de conmutación. En lugar de tener que reequipar la instalación de conmutación con nuevos regleteros de bornas, se pueden generar fácilmente derivaciones adicionales con los conectores LPO. Para garantizar que las derivaciones también sean adecuadas como solución permanente, el resorte de contacto está diseñado de tal forma que los conectores macho LPO se enclaven firmemente en el foso multifunción. Así, los conectores macho soportan grandes fuerzas de tracción y solo pueden soltarse con un esfuerzo mayor. Los conectores macho están equipados con la tecnología push-in de palanca LP para facilitar la manipulación al instalar los conductores.

Varias bornas para carril con señales de advertencia

Los accesorios de seguridad del sistema de bornas para carril CLIPLINE complete incluyen diversos accesorios que hacen que el manejo de las bornas para carril resulte aún más seguro.
Los accesorios protegen a los usuarios y advierten de la existencia de partes activas. Esto evita en gran medida el contacto involuntario con los componentes bajo tensión. Los accesorios de seguridad incluyen las siguientes gamas de productos:

  • Señales de advertencia
  • Tapones ciegos
  • Tapas y placas separadoras
  • Cubiertas

Software de planificación y marcado

Planificación eficiente con PROJECT complete

Planificación eficiente con PROJECT complete

Planificación eficiente con PROJECT complete

Diseño intuitivo, funciones inteligentes e interfaz de usuario personalizable: el software de planificación y marcado PROJECT complete es la solución innovadora para la planificación sencilla de sus regleteros de bornas y la creación sencilla de las rotulaciones correspondientes.

Desde la adopción de los datos de planificación eléctrica hasta la entrega del producto listo, el software le acompañará en todo el proceso de forma cómoda e individual.

Folleto de producto de bornas para carril

Folleto de producto de bornas para carril

Descargas

Folletos de las bornas para carril
¿Desea recibir información impresa sobre nuestras bornas para carril? A continuación, encontrará varios folletos sobre las bornas para carril y distribuidores de maniobra. Además del folleto de producto, encontrará un folleto sobre el sistema de bornas para carril CLIPLINE complete y sobre las pruebas de calidad de las bornas para carril.
