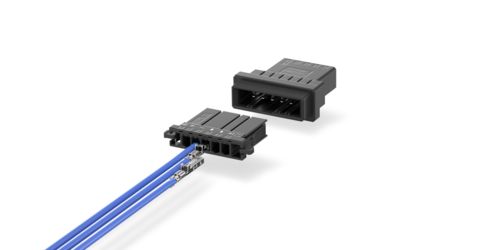

Conectores cable a placa para confecciones

Conectores cable a placa optimizados para confecciones de cables

La nueva gama de conectores para placa de circuito impreso crimpados para confecciones de cables está compuesta por conectores macho y carcasas de base con disposición de conexión horizontal o vertical, así como por pasamuros. Los contactos crimpados se suministran para conductores de AWG: 28 ... 14. Con los pasos de 2,5 mm, 3,81 mm y 5,08 mm, los conectores de las gamas D21, D31 y D32 son adecuados para múltiples fuentes de alimentación de señales y baja tensión.

Más información
NEW
Go to Product Detail Page for item 1378343
DD21H 0,85/ 8-FH-2,5-X - Conector para placa de circuito impreso
DD21H 0,85/ 8-FH-2,5-X - Conector para placa de circuito impreso
1378343

Conector para placa de circuito impreso, color: negro, corriente nominal: 5 A, tensión nominal (III/2): 160 V, tipo de conexión del contacto: Macho, número de filas: 2, número de polos: 8, familia de artículos: DD21H 0,85/..-FH, paso: 2,5 mm, tipo de conexión: Conexión crimpada, dirección de conexión conductor/placa de circuito impreso: 0 °, gancho de sujeción: - sin gancho de sujeción, sistema enchufable: CONNEXIS DD, bloqueo: Bloqueo por encaje, tipo de fijación: Saliente de encaje, tipo de embalaje: empaquetado en caja

NEW
Go to Product Detail Page for item 1376525
D32PC 2,2/ 5-5,08-X - Conector para placa de circuito impreso
D32PC 2,2/ 5-5,08-X - Conector para placa de circuito impreso
1376525

Conector para placa de circuito impreso, color: negro, corriente nominal: 8 A, tensión nominal (III/2): 320 V, tipo de conexión del contacto: Hembra, número de filas: 1, número de polos: 5, familia de artículos: D32PC 2,2/.., paso: 5,08 mm, tipo de conexión: Conexión crimpada, dirección de conexión conductor/placa de circuito impreso: 0 °, gancho de sujeción: - sin gancho de sujeción, sistema enchufable: CONNEXIS D, bloqueo: Bloqueo por encaje, tipo de fijación: Brida de encaje, tipo de embalaje: empaquetado en caja

NEW
Go to Product Detail Page for item 1339712
D31H 2,2/10-H-3,81-X - Carcasa de base para placa de circuito impreso
D31H 2,2/10-H-3,81-X - Carcasa de base para placa de circuito impreso
1339712

Carcasa base placa de circuito impreso, color: negro, corriente nominal: 8 A, tensión nominal (III/2): 160 V, superficie contactos: Estaño, tipo de conexión del contacto: Macho, número de filas: 1, número de polos: 10, familia de artículos: D31H 2,2/..-H, paso: 3,81 mm, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 3,8 mm, número de pines de soldadura por potencial: 1, sistema enchufable: CONNEXIS D, Orientación de la cara enchufable: Estándar, bloqueo: Bloqueo por encaje, tipo de fijación: Saliente de encaje, tipo de embalaje: empaquetado en caja

NEW
Go to Product Detail Page for item 1339719
D31H 2,2/ 6-V-3,81-X - Carcasa de base para placa de circuito impreso
D31H 2,2/ 6-V-3,81-X - Carcasa de base para placa de circuito impreso
1339719

Carcasa base placa de circuito impreso, color: negro, corriente nominal: 8 A, tensión nominal (III/2): 160 V, superficie contactos: Estaño, tipo de conexión del contacto: Macho, número de filas: 1, número de polos: 6, familia de artículos: D31H 2,2/..-V, paso: 3,81 mm, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 3,8 mm, número de pines de soldadura por potencial: 1, sistema enchufable: CONNEXIS D, Orientación de la cara enchufable: Estándar, bloqueo: Bloqueo por encaje, tipo de fijación: Saliente de encaje, tipo de embalaje: empaquetado en caja

NEW
Go to Product Detail Page for item 1341134
D31H 2,2/ 4-PT-3,81-Y - Borne pasamuros
D31H 2,2/ 4-PT-3,81-Y - Borne pasamuros
1341134

Borne pasamuros, color: negro, corriente nominal: 8 A, tensión nominal (III/2): 160 V, tipo de conexión del contacto: Macho, número de filas: 1, número de polos: 4, familia de artículos: D31H 2,2/..-PT, paso: 3,81 mm, tipo de conexión: Conexión crimpada, dirección de conexión conductor/placa de circuito impreso: 0 °, gancho de sujeción: - sin gancho de sujeción, sistema enchufable: CONNEXIS D, bloqueo: Bloqueo por encaje, tipo de fijación: Saliente de encaje, tipo de embalaje: empaquetado en caja

NEW
Go to Product Detail Page for item 1378130
DD21H 0,85/ 6-V-2,5-Y - Carcasa de base para placa de circuito impreso
DD21H 0,85/ 6-V-2,5-Y - Carcasa de base para placa de circuito impreso
1378130

Carcasa base placa de circuito impreso, color: negro, corriente nominal: 5 A, tensión nominal (III/2): 160 V, superficie contactos: Estaño, tipo de conexión del contacto: Macho, número de filas: 2, número de polos: 6, familia de artículos: DD21H 0,85/..-V, paso: 2,5 mm, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 3,4 mm, número de pines de soldadura por potencial: 1, sistema enchufable: CONNEXIS DD, Orientación de la cara enchufable: Estándar, bloqueo: Bloqueo por encaje, tipo de fijación: Saliente de encaje, tipo de embalaje: empaquetado en caja

NEW
Go to Product Detail Page for item 1378308
DD32H 2,2/ 6-V-5,08-YY - Carcasa de base para placa de circuito impreso
DD32H 2,2/ 6-V-5,08-YY - Carcasa de base para placa de circuito impreso
1378308

Carcasa base placa de circuito impreso, color: negro, corriente nominal: 8 A, tensión nominal (III/2): 320 V, superficie contactos: Estaño, tipo de conexión del contacto: Macho, número de filas: 2, número de polos: 6, familia de artículos: DD32H 2,2/..-V, paso: 5,08 mm, tipo de conexión: Conexión crimpada, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 3,8 mm, número de pines de soldadura por potencial: 2, sistema enchufable: CONNEXIS DD, Orientación de la cara enchufable: Estándar, bloqueo: Bloqueo por encaje, tipo de fijación: Saliente de encaje, tipo de embalaje: empaquetado en caja

NEW
Go to Product Detail Page for item 1341414
DD31H 2,2/16-V-3,81-Y - Carcasa de base para placa de circuito impreso
DD31H 2,2/16-V-3,81-Y - Carcasa de base para placa de circuito impreso
1341414

Carcasa base placa de circuito impreso, color: negro, corriente nominal: 8 A, tensión nominal (III/2): 160 V, superficie contactos: Estaño, tipo de conexión del contacto: Macho, número de filas: 2, número de polos: 16, familia de artículos: DD31H 2,2/..-V, paso: 3,81 mm, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 3,8 mm, número de pines de soldadura por potencial: 1, sistema enchufable: CONNEXIS DD, Orientación de la cara enchufable: Estándar, bloqueo: Bloqueo por encaje, tipo de fijación: Saliente de encaje, tipo de embalaje: empaquetado en caja

NEW
Go to Product Detail Page for item 1339698
D31H 2,2/ 3-H-3,81-X - Carcasa de base para placa de circuito impreso
D31H 2,2/ 3-H-3,81-X - Carcasa de base para placa de circuito impreso
1339698

Carcasa base placa de circuito impreso, color: negro, corriente nominal: 8 A, tensión nominal (III/2): 160 V, superficie contactos: Estaño, tipo de conexión del contacto: Macho, número de filas: 1, número de polos: 3, familia de artículos: D31H 2,2/..-H, paso: 3,81 mm, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 3,8 mm, número de pines de soldadura por potencial: 1, sistema enchufable: CONNEXIS D, Orientación de la cara enchufable: Estándar, bloqueo: Bloqueo por encaje, tipo de fijación: Saliente de encaje, tipo de embalaje: empaquetado en caja

Sus ventajas

  • Montaje rápido y seguro gracias a la impresión personalizada con números, letras y caracteres
  • Inserción sin errores gracias a las variantes con codificación integrada de forma fija
  • Producción sencilla y rápida gracias a los conectores macho preconfeccionados
  • Asistencia de diseño para el desarrollo de equipos a través de datos M-CAD/E-CAD y servicio de muestras gratuito
  • Más posibilidades de aplicación gracias a las diferentes superficies de contacto, con revestimiento de estaño o de oro

Nuevos productos

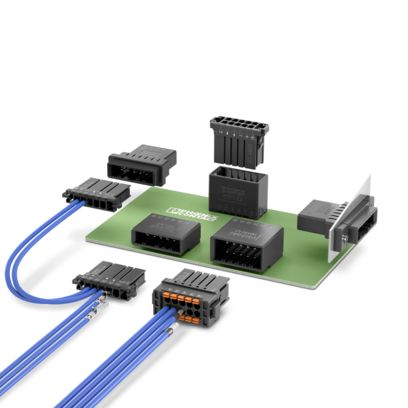

Conectores CONNEXIS de las series D21, D31 y D32
Contactos crimpados invertidos dorados para carcasas de conectores de placas de circuito impreso

Conectores CONNEXIS de las series D21, D31 y D32

Para la producción automatizada en pasos de 2,50 mm, 3,81 mm, 5,0 mm

Los conectores para placa de circuito impreso de la serie CONNEXIS con conexión crimpada para confección de cableados facilitan y aceleran la producción automatizada. Las familias D21, D31 y D32 permiten un amplio abanico de aplicaciones gracias a sus diferentes diseños y variantes, como, por ejemplo, las conexiones aéreas y los pasamuros.

Características principales

  • Secciones desde 28 AWG ... 14 AWG
  • Corrientes hasta 8 A
  • Tensiones hasta 320 V
  • Paso: 2,50 mm, 3,81 mm, 5,08 mm
  • Conexión crimpada
  • Plástico sin halógenos

Sus ventajas

  • Montaje rápido y seguro gracias a la impresión personalizada con números, letras y caracteres
  • Inserción sin errores gracias a las variantes con codificación integrada de forma fija
  • Producción sencilla y rápida gracias a los conectores macho preconfeccionados
  • Asistencia de diseño para el desarrollo de equipos a través de datos M-CAD/E-CAD y servicio de muestras gratuito
  • Más posibilidades de aplicación gracias a las diferentes superficies de contacto, con revestimiento de estaño o de oro

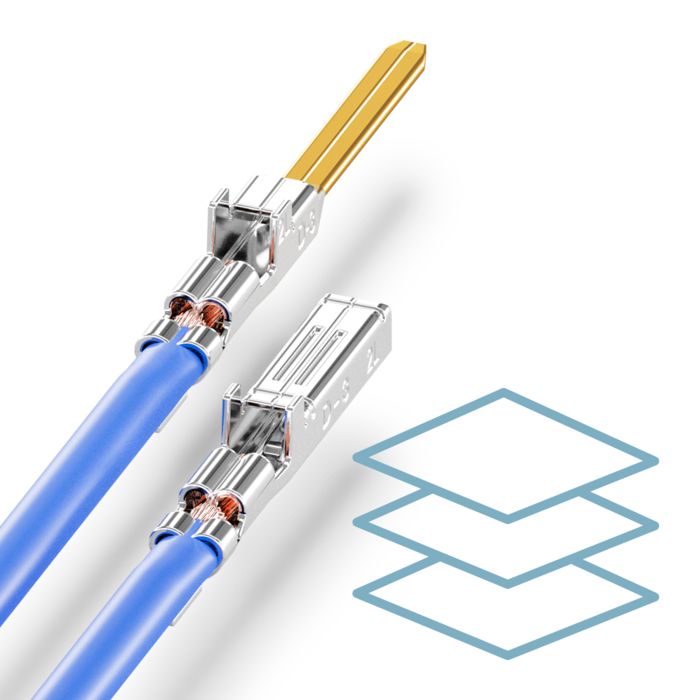

Contactos crimpados dorados invertidos

Para carcasas del conector de placas de circuito impreso

Los contactos crimpados invertidos de la serie IMCC 0,5-MP son ideales para conexiones cable a cable con superficies de contacto doradas. Como mercancía a granel o material en tiras permiten el procesamiento manual o automatizado de cantidades pequeñas y grandes de polos en las nuevas carcasas de conectores invertidas.

Características principales

  • Secciones de cable: 0,14 mm² ... 0,75 mm²
  • Corrientes hasta 6 A
  • Crimpado B y crimpado de aislamiento
  • Superficie de contacto dorada
  • Embalado como mercancía a granel o material en tiras

Sus ventajas

  • Los puntos de contacto dorados aseguran una calidad de transmisión estable a largo plazo
  • Tenaza de crimpado manual con gran fuerza de crimpado ejerciendo poca fuerza manual
  • Se ofrecen de manera opcional herramientas cualificadas que permiten realizar conexiones entre contactos y cables de diferentes secciones para el crimpado automatizado
  • Altura de crimpado ajustable en las herramientas

Coche de carreras con la inscripción CONNEXIS como figura simbólica de los conectores para placa de circuito impreso de la serie CONNEXIS

Cuando la velocidad y la precisión lo son todo Perfectamente optimizados para la producción automatizada: para que cada movimiento sea perfecto

Los conectores para placa de circuito impreso crimpados para confecciones facilitan y aceleran la producción automatizada. La nueva gama de productos CONNEXIS se ha desarrollado especialmente para los requisitos de las confecciones de cables. Al estar centrada en las conexiones crimpadas, la serie de productos es especialmente adecuada para la producción automatizada. Las ventajas para usted:

  • Clara visibilidad durante la propia producción o el montaje gracias a las rotulaciones ópticas
  • Evitación de errores de conexión mediante codificación integrada
  • Adquisición completa de conectores preconfeccionados
Muestra gratuita
Pruebe los conectores cable a placa de la gama CONNEXIS
Pida su muestra personal y pruebe nuestros nuevos conectores CONNEXIS.
Solicitar muestras ahora
Muestra del programa CONNEXIS

Principales características de los conectores CONNEXIS

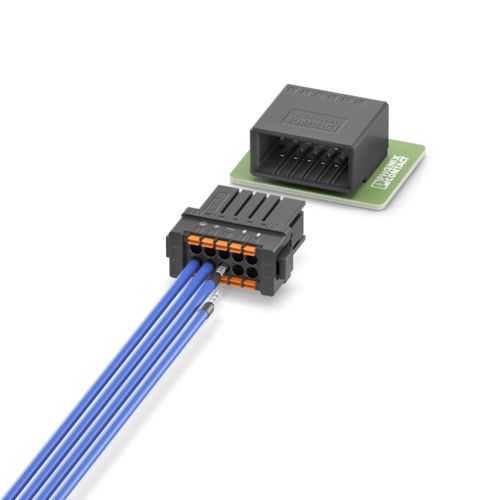

Conectores cable a placa de la serie D21
Conectores cable a placa de la serie D31
Conectores cable a placa de la serie D32

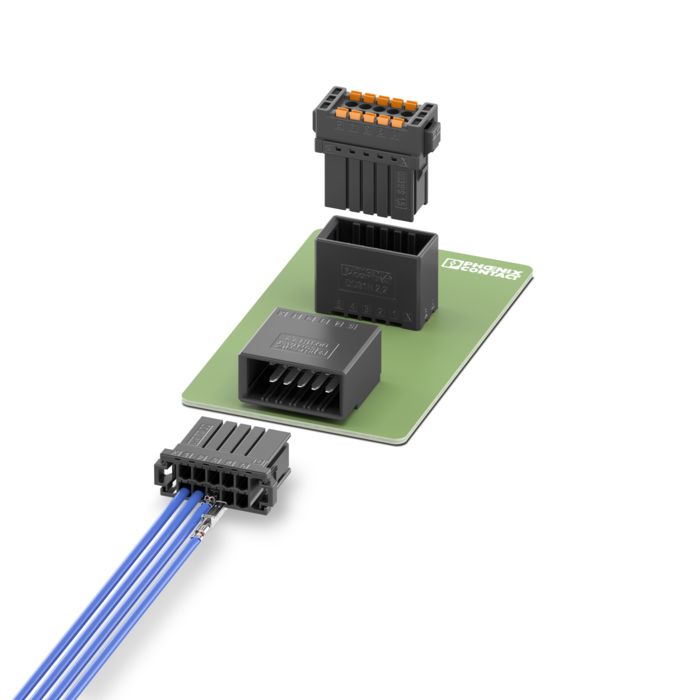

Conectores cable a placa de la serie D21

La serie D21 es adecuada para distintas aplicaciones gracias a sus diversos diseños y variantes, p. ej. conexiones aéreas y pasamuros. Los conectores cable a placa están disponibles en versiones de doble piso con 6 a 20 polos en un paso de 2,50 mm.

Ir a la lista de productos
Conectores cable a placa de la serie D31

La serie D31 es adecuada para distintas aplicaciones gracias a sus diversos diseños y variantes, p. ej. conexiones aéreas y pasamuros. Los conectores cable a placa están disponibles en versiones de un piso o de doble piso con 2 a 20 polos en paso de 3,81 mm.

Ir a la lista de productos

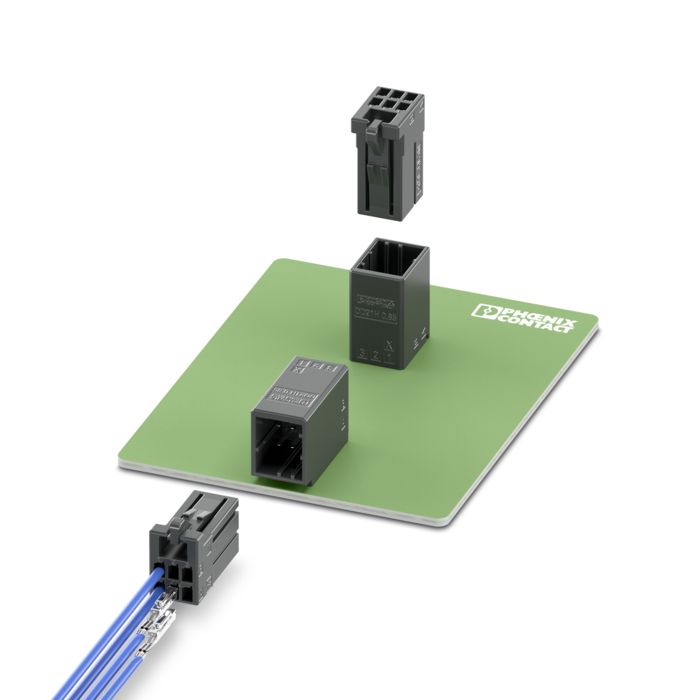

Conectores cable a placa de la serie D32

La serie D32 es adecuada para distintas aplicaciones gracias a sus diversos diseños y variantes, p. ej. conexiones aéreas y pasamuros. Los conectores cable a placa están disponibles en versiones de un piso o de doble piso con 2 a 20 polos en paso de 5,08 mm.

Ir a la lista de productos

Conectores para placa de circuito impreso optimizados para confecciones de cables

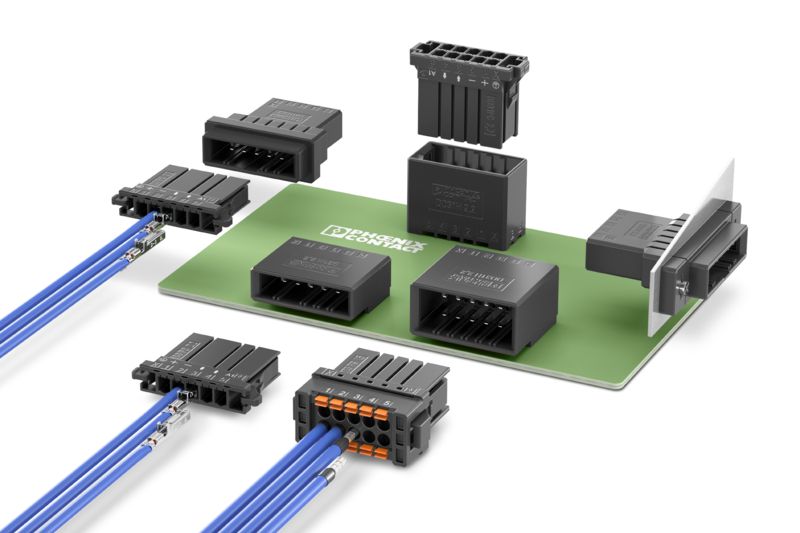

Resumen de los conectores cable a placa CONNEXIS

Mapa de imágenes interactivo: Resumen de los conectores cable a placa CONNEXIS

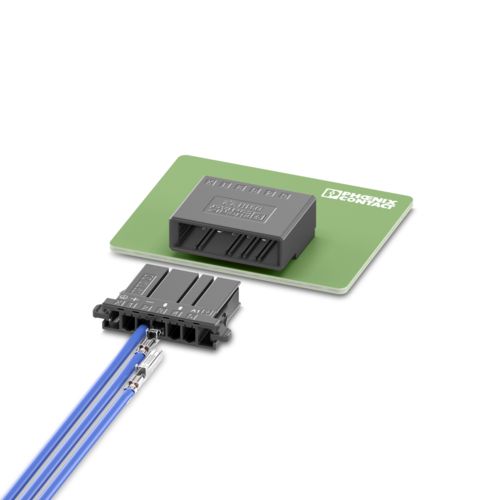

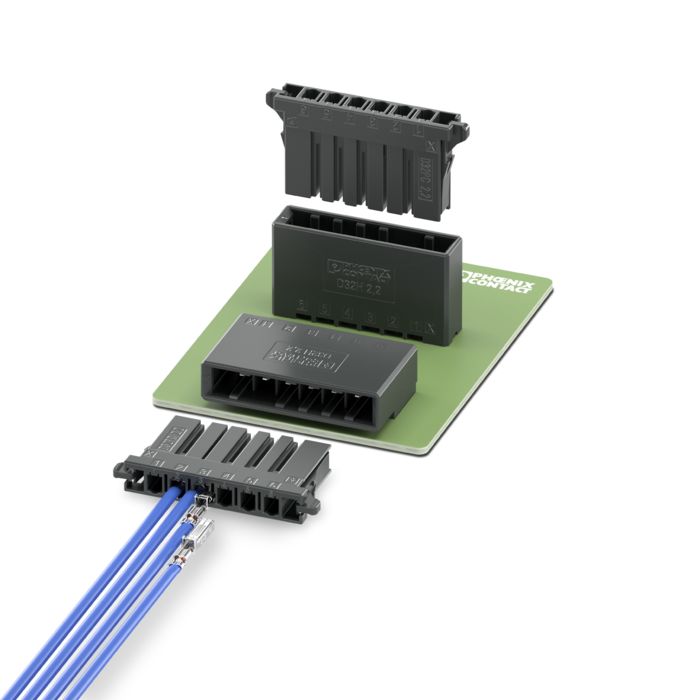

Conectores para placa de circuito impreso con conexión crimpada
Los conectores para placa de circuito impreso con conexión crimpada están optimizados para la producción automatizada.
Conectores para placa de circuito impreso con conexión crimpada
Realización de conexiones aéreas
Con la variante aérea de la serie CONNEXIS podrá realizar conexiones cable a cable.
Realización de conexiones aéreas

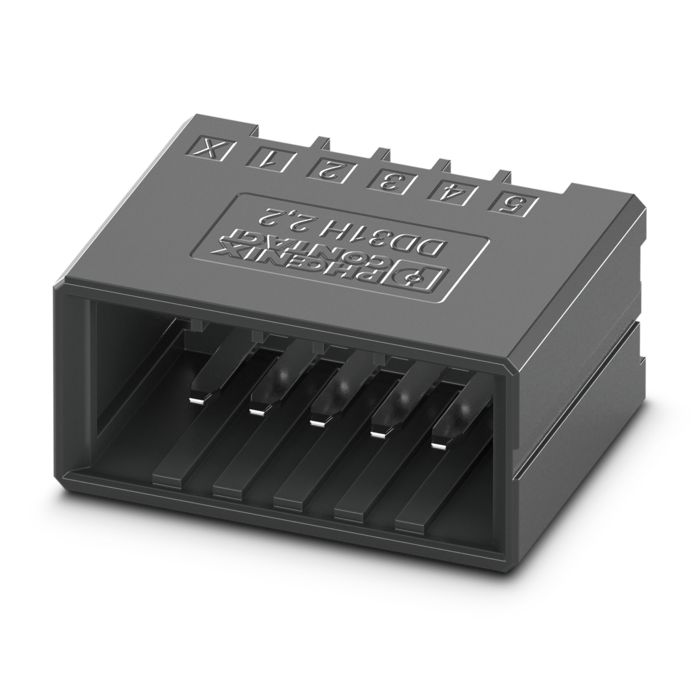

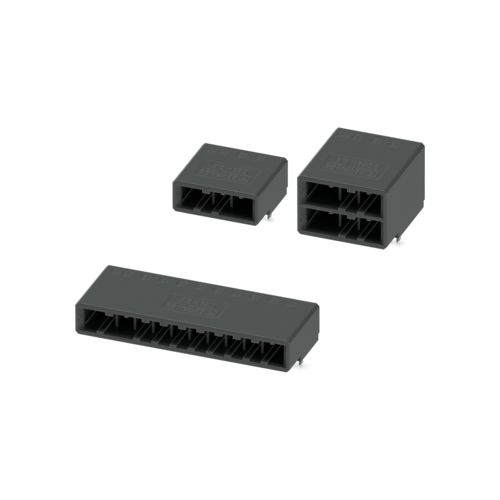

Carcasas de base en varios diseños
Las carcasas de base en diseño horizontal y vertical le permiten diseñar la placa de circuito impreso de forma eficiente.
Carcasas de base en varios diseños

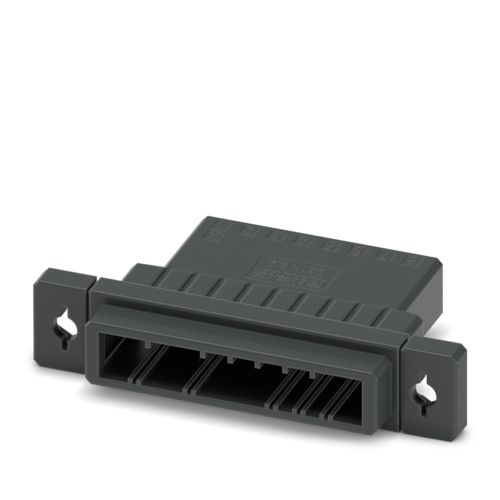

Realización de pasamuros
Para una conexión óptima a través de la pared de la carcasa, la serie CONNEXIS también incluye pasamuros.
Realización de pasamuros

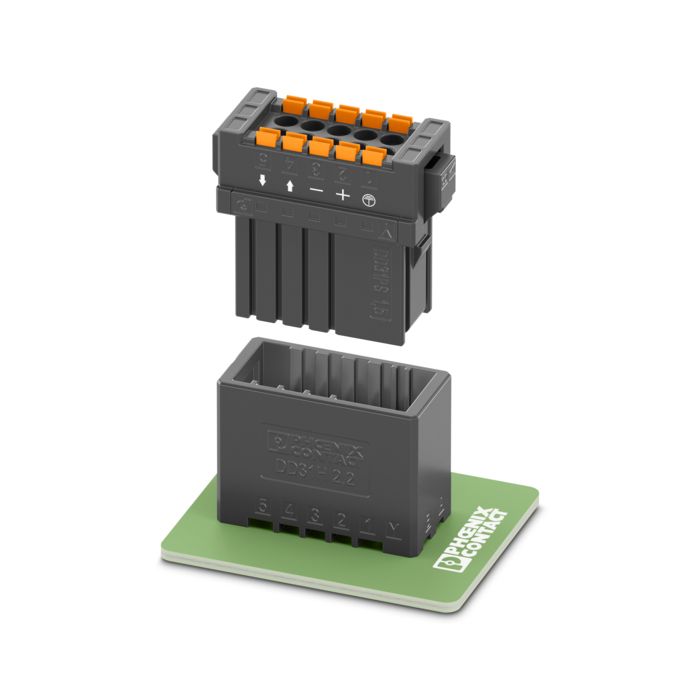

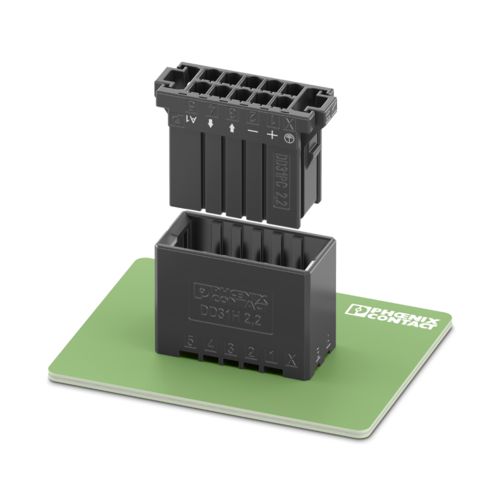

Conectores para placa de circuito impreso en diseño de un piso o doble piso
El diseño de un piso o doble piso permite a los fabricantes de equipos realizar las conexiones de forma eficiente y compacta.
Conectores para placa de circuito impreso en diseño de un piso o doble piso

Comparativa de los datos técnicos

Compare los datos del producto y elija la serie de productos adecuada para su aplicación.

D21
D31
D32
D21

D31

D32

Tecnología de conexión Conexión crimpada Conexión crimpada Conexión crimpada
Número de polos 6-20 2-20 2-20
Paso 2,50 mm 3,81 mm 5,08 mm
Corriente 5 A 8 A 8 A
Tensión (III/2) 160 V 160 V 320 V
Ir a la lista de productos Ir a la lista de productos Ir a la lista de productos

Detalle de las ventajas

Conectores cable a placa impresos de la serie CONNEXIS
Conectores cable a placa de la serie CONNEXIS con codificación integrada
Conectores para placa de circuito impreso de la serie CONNEXIS
Conectores cable a placa de la serie CONNEXIS
Conectores cable a placa para confecciones con revestimiento estañado o dorado
Conectores cable a placa de plástico sin halógenos

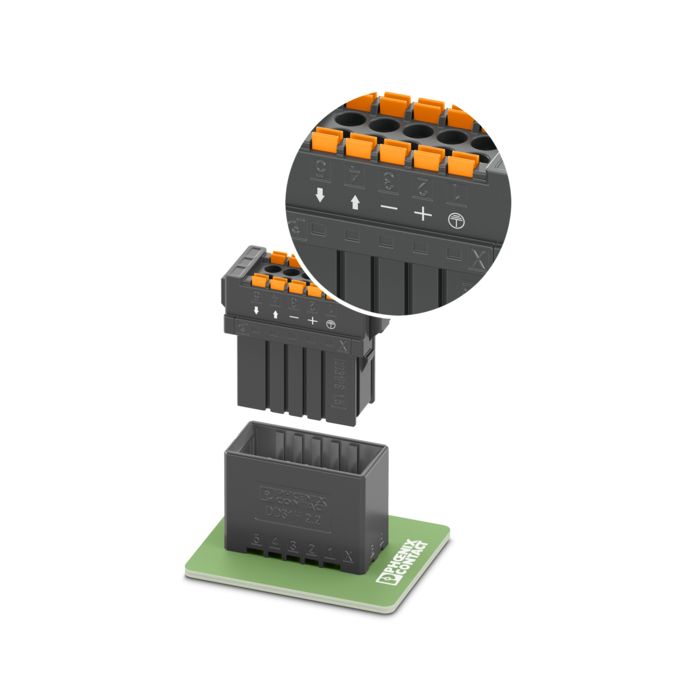

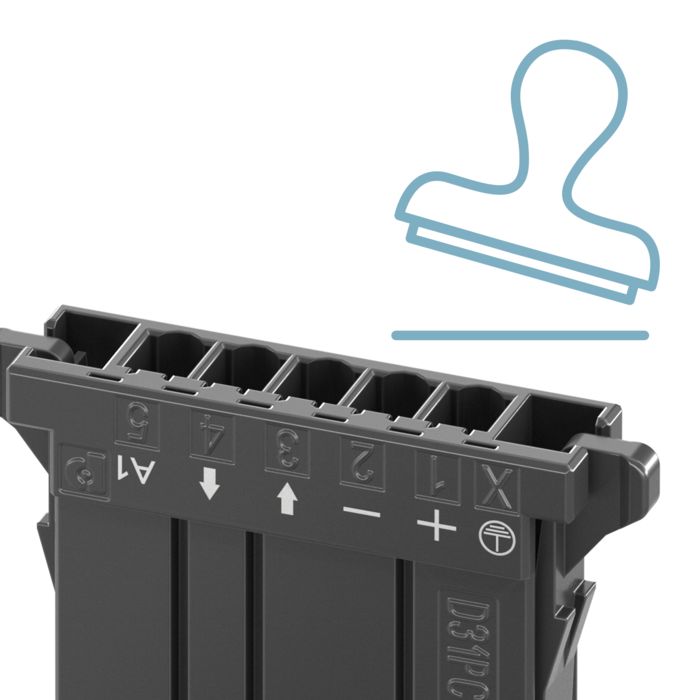

Conectores cable a placa impresos de la serie CONNEXIS

Visibilidad clara durante la producción interna o el montaje en campo gracias a las rotulaciones ópticas inequívocas en el conector macho: aproveche la variedad de impresiones específicas para el cliente de artículos estándar mediante tampografía. Se puede elegir entre diferentes números, letras y caracteres.

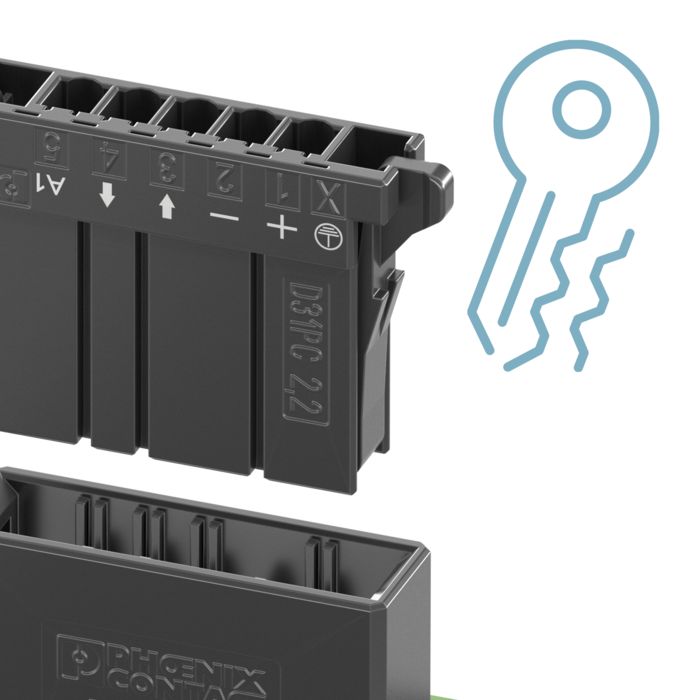

Conectores cable a placa de la serie CONNEXIS con codificación integrada

Para evitar errores de conexión, Phoenix Contact ofrece conectores macho y carcasas de base codificados. La codificación se realiza mediante un contorno mecánico firmemente integrado dentro o sobre la carcasa de plástico. Puede elegir entre tres codificaciones. Además de las variantes X e Y, también hay una variante Z para aplicaciones más complejas. Con los conectores de doble piso, estas tres opciones también pueden combinarse de numerosas maneras.

Conectores para placa de circuito impreso de la serie CONNEXIS

El camino más rápido a su solución personalizada: además de nuestra amplia gama le ofrecemos una elevada variedad de adaptaciones específicas para el cliente. Confeccione cables, carcasas de base y conectores macho según sus necesidades para ahorrar tiempo en su propia producción. Además, se evitan errores de conexión durante el propio montaje gracias a un sistema de conectores preconfeccionados.

Conectores cable a placa de la serie CONNEXIS

Puede contar con nuestro apoyo: le proporcionamos datos técnicos completos, así como modelos CAD y datos E-CAD para el desarrollo de sus equipos. Otra ventaja para su trabajo diario: a través de nuestro servicio de muestras recibirá su muestra de productos en pocos días mediante envío directo gratuito.

Ir al servicio de muestras
Conectores cable a placa para confecciones con revestimiento estañado o dorado

Siempre la elección adecuada: usted decide qué material es el adecuado para su aplicación. Por ello, Phoenix Contact le ofrece tanto un revestimiento estañado como dorado para los contactos crimpados. Ambas variantes de superficie tienen una calidad de transmisión estable a largo plazo. Para el lanzamiento del producto, el programa le ofrece el sistema de superficie de estaño. En el transcurso del año, se completará con oro.

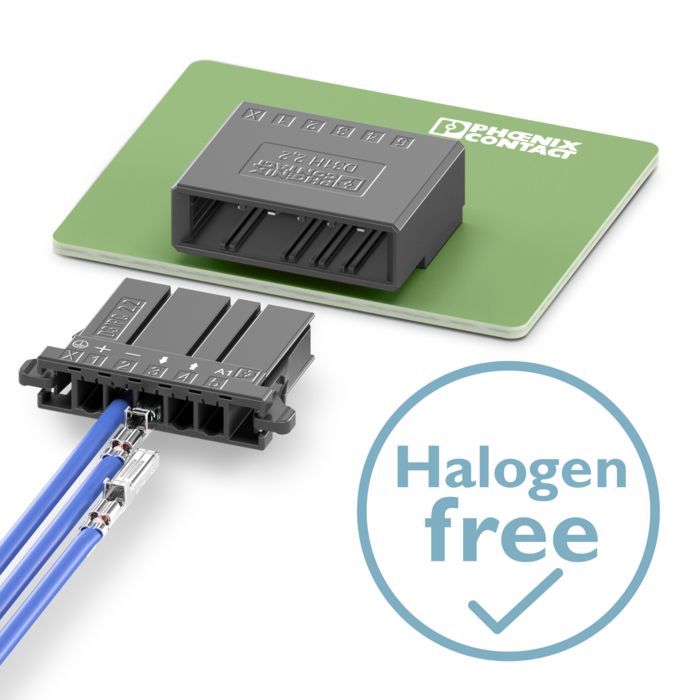

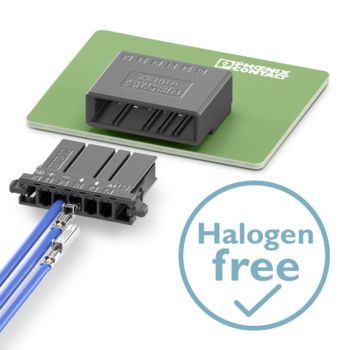

Conectores cable a placa de plástico sin halógenos

En la industria de la construcción, especialmente en las instalaciones eléctricas, la necesidad y la importancia de los plásticos sin halógenos están muy presentes. Phoenix Contact ve la necesidad de proteger a las personas y al medio ambiente ya en la fase de selección del material para contribuir así de forma considerable a una mayor seguridad.

Muestra gratuita
Pruebe los conectores cable a placa de la gama CONNEXIS
Pida su muestra personal y pruebe nuestros nuevos conectores CONNEXIS.
Solicitar muestras ahora
Muestra del programa CONNEXIS

Conectores CONNEXIS en la revisión de expertos

Descubra en una entrevista con André Gorell, jefe de producto, por qué los conectores para placa de circuito impreso crimpados para confección de cableados facilitan la producción automatizada y para qué aplicaciones son ideales.

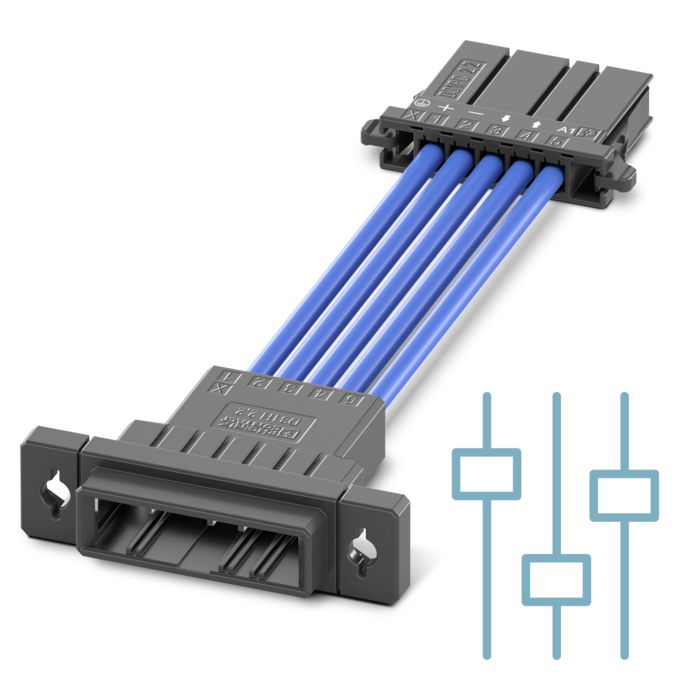

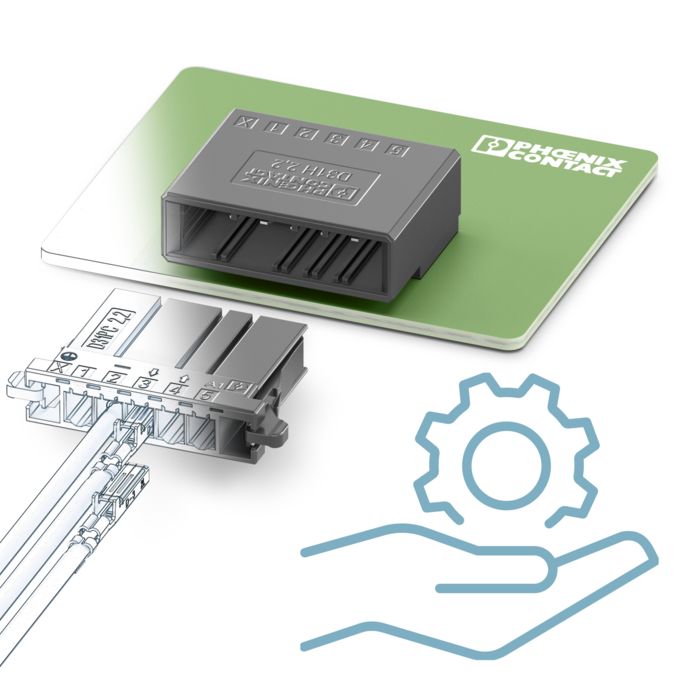

Conector macho preconfeccionado de la serie CONNEXIS

Desarrolle con nosotros su conector macho preconfeccionado personalizado

Además de nuestra amplia gama le ofrecemos una gran variedad de adaptaciones específicas para el cliente. Confeccione cables, carcasas de base y conectores macho según sus necesidades para ahorrar un tiempo valioso durante la producción.

E-Paper
La gama CONNEXIS de un vistazo
Descubra en este E-Paper por qué los conectores de la gama CONNEXIS son idóneos para los procesos de fabricación automatizados. Obtenga una visión general de la versatilidad de estos conectores cable a placa especiales.
Abrir el E-Paper

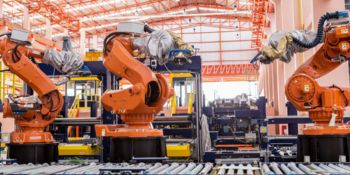

Fabricación automatizada con robots industriales
