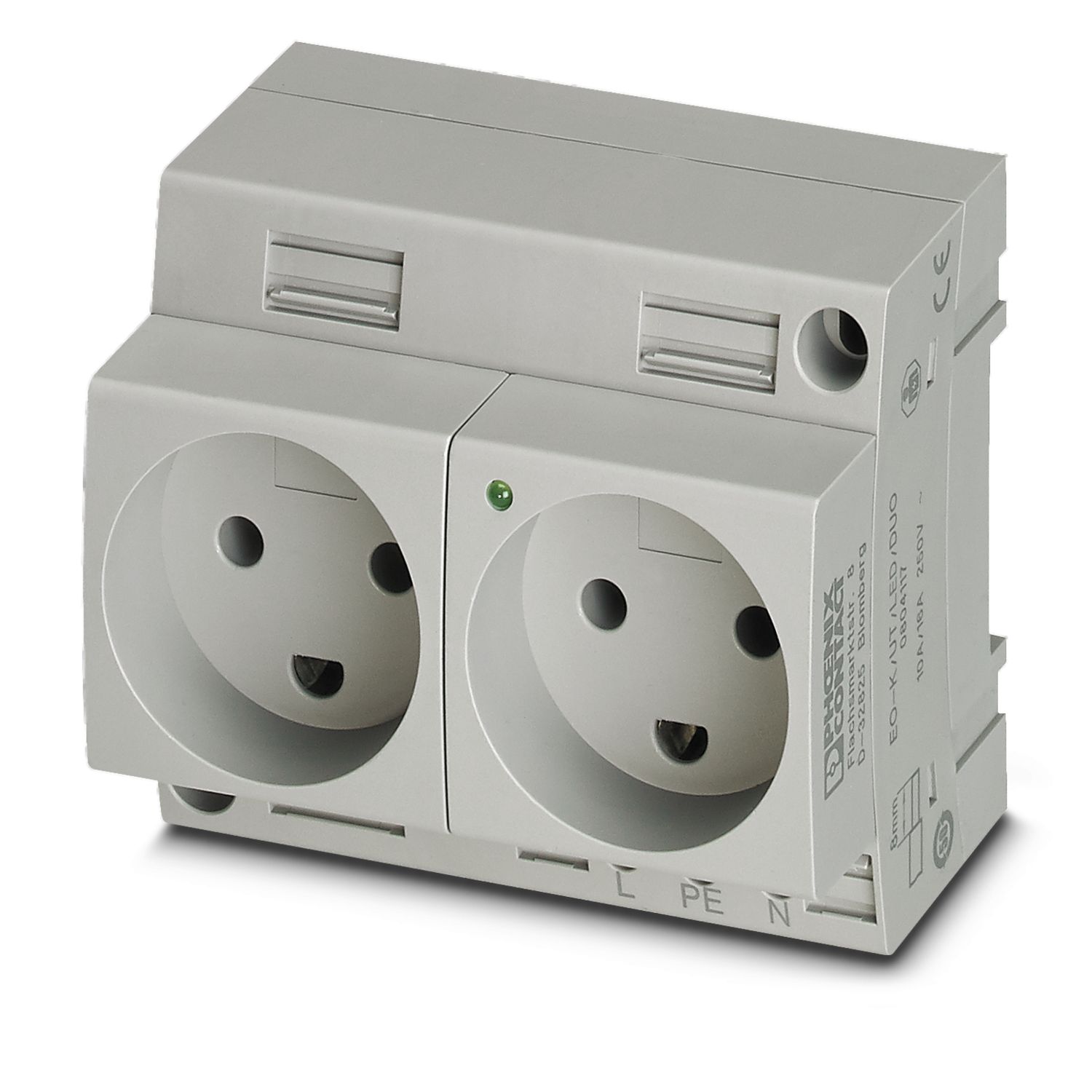

EO-K/UT/LED/DUO - Toma de corriente doble

0804117

Toma de corriente doble, con indicación luminosa, Cara enchufable tipo K, tipo de conexión: Conexión por tornillo, color: gris, tensión nominal: 250 V AC (50 Hz), corriente nominal: 16 A, Montaje sobre carril y directo, normas/disposiciones: SR 107-2-D1, Indicador de país: Dinamarca

Generalidades
Observación	La corriente nominal especificada no es válida para variantes de fusibles. Para estas, la corriente viene determinada por el fusible empleado.

Tipo de producto	Toma de corriente
Código de país	Dinamarca

Tipo de conexión	Conexión por tornillo
Rosca de tornillo	M3
Par de apriete	0,5 ... 0,6 Nm
Longitud de pelado	8 mm
Calibre macho	A3
	B3
Sección de conductor rígido	0,2 mm² ... 4 mm²
Sección de conductor AWG	24 ... 12 (Convertido según IEC)
Sección de conductor flexible	0,25 mm² ... 2,5 mm²
Sección de cable flexible [AWG]	24 ... 14 (Convertido según IEC)
Sección de cable flexible (puntera sin manguito de plástico)	0,25 mm² ... 2,5 mm²
Sección de cable flexible (puntera con manguito de plástico)	0,25 mm² ... 2,5 mm²
Sección de cable flexible (2 conductores con la misma sección con puntera TWIN con manguito de plástico)	0,2 mm² ... 4 mm²
Corriente nominal	16 A
Tensión nominal	250 V AC (50 Hz)

Indicación de estado	sí

Anchura	90 mm
Altura	75 mm
Profundidad	59,2 mm
Profundidad en NS 35/7,5	60 mm
Profundidad en NS 35/15	67,5 mm
Diámetro de taladro	4,4 mm

Color	gris (RAL 7042)
Clase de inflamabilidad según UL 94	V0
Material aislante	PA
Material contacto	CuZn38
Utilización estática de material aislante en frío	-60 °C
Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21))	130 °C
Índice de temperatura del material aislante relativo (Elec., UL 746 B)	130 °C
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26	HL 1 - HL 3
Emisión de calor calorímetra NFPA 130 (ASTM E 1354)	28 MJ/kg
Inflamabilidad de las superficies NFPA 130 (ASTM E 162)	aprobado
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662)	aprobado
Toxicidad de los gases de combustión NFPA 130 (SMP 800C)	aprobado

Tipo de conector	Cara enchufable tipo K

Oscilación/ruido de banda ancha
Especificación del ensayo	DIN EN 50155 (VDE 0115-200):2022-06
Espectro	Prueba de durabilidad categoría 2, en el bogie
Frecuencia	f₁ = 5 Hz hasta f₂ = 250 Hz
Nivel ASD	6,12 (m/s²)²/Hz
Aceleración	3,12g
Duración de ensayo por eje	5 h
Direcciones de ensayo	Ejes X, Y y Z
Resultado	Prueba aprobada
Choque
Especificación del ensayo	DIN EN 50155 (VDE 0115-200):2022-06
Tipo de choque	Semisinusoide
Aceleración	30g
Duración del choque	18 ms
Número de choques por dirección	3
Direcciones de ensayo	Ejes X, Y y Z (pos. y neg.)
Resultado	Prueba aprobada
Condiciones ambientales
Índice de protección	IP20
Temperatura ambiente (servicio)	-5 °C ... 40 °C (según IEC 60884-1, valor medio durante un periodo de 24 horas sin superar los +35 °C)
Temperatura ambiente (almacenamiento / transporte)	-25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C)
Humedad de aire admisible (almacenamiento / transporte)	30 % ... 70 %

Normas
Normas/especificaciones	SR 107-2-D1

Tipo de montaje	Montaje sobre carril y directo

Código de artículo	0804117
Unidad de embalaje	2 Unidades
Cantidad mínima de pedido	2 Unidades
Clave de venta	*****
Clave de producto	BE761B
GTIN	4055626226507
Peso por unidad (incluido el embalaje)	181,5 g
Peso por unidad (sin incluir el embalaje)	134,5 g
Número de tarifa arancelaria	85366990
País de origen	PL

Productos compatibles

Accesorios

ECLASS-13.0	27142305
ECLASS-15.0	27142305

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí
excepciones, si fueran conocida	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Lead (n.º CAS: 7439-92-1)
SCIP	8f608d65-d8c3-4294-a7f3-4155ae8d6786
