Adaptador con protección contra sobretensiones sustituible para interfaces de señales coaxiales. Conexión: Conector N Macho-hembra
| Generalidades | |
| Observación | Para cumplir las condiciones de extinción en tensiones DC debe tenerse en cuenta la siguiente indicación: "El equipo de protección contra tensiones debe utilizarse junto con una unidad de envío que se desconecta en caso de cortocircuito." |
| Tipo de producto | Protección contra sobretensiones para instal. emisoras y receptoras |
| Clase de ensayo IEC | C1 |
| C2 | |
| C3 | |
| D1 | |
| Construcción | Adaptador |
| Mensaje Protección contra sobretensiones defectuosa | ninguna |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 2 |
| Tipo de conexión | N-Connector 50 Ω |
| Esquema de dimensiones |
|
| Anchura | 25 mm |
| Altura | 25 mm |
| Profundidad | 72 mm |
| Color | color níquel |
| color cobre | |
| Material junta | Silicona |
| Material carcasa | Latón niquelado |
| Material superficie de la carcasa | Ni |
| Material superficie del contacto | Au |
| Material Conductor interior | CuZn |
| Material Superficie Conductor interior | Oro |
| Material Cuerpo aislante | PTFE |
| Material contacto elástico | CuSn |
| Datos mecánicos | |
| Pared lateral abierta | No |
| Dirección de actuación | Line-Shield/Earth Ground |
| Tensión constante máxima UC | 280 V DC |
| 195 V AC | |
| Corriente asignada | 5 A (25 °C) |
| Corriente activa de servicio ICa UC | ≤ 1 µA |
| Corriente transitoria nominal In (8/20) µs (conductor-tierra) | 20 kA |
| Corriente transitoria nominal In (8/20) µs (conductor-pantalla) | 20 kA |
| Corriente transitoria de impulso Iimp (10/350) µs (conductor-tierra) | 2,5 kA |
| Corriente transitoria de impulso Iimp (10/350) µs (conductor-pantalla) | 2,5 kA |
| Corriente de descarga total ITotal (8/20) µs | 20 kA |
| Corriente transitoria Imáx. (8/20) µs máximo (conductor-tierra) | 20 kA |
| Corriente transitoria Imáx. (8/20) µs máximo (conductor-pantalla) | 20 kA |
| Corriente de impulso nominal Ian (10/1000) µs (conductor-tierra) | 100 A |
| Corriente de impulso nominal Ian (10/1000) µs (conductor-pantalla) | 100 A |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) spike | ≤ 900 V |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-pantalla) spike | ≤ 900 V |
| Nivel de protección Up (conductor-tierra) | ≤ 900 V (C1 - 1 kV / 500 A) |
| ≤ 1,1 kV (C2 - 10 kV / 5 kA) | |
| ≤ 1 kV (C3 - 25 A) | |
| Nivel de protección Up (conductor-blindaje) | ≤ 900 V (C1 - 1 kV / 500 A) |
| ≤ 1,1 kV (C2 - 10 kV / 5 kA) | |
| ≤ 1 kV (C3 - 25 A) | |
| Tiempo de reacción tA | ≤ 100 ns |

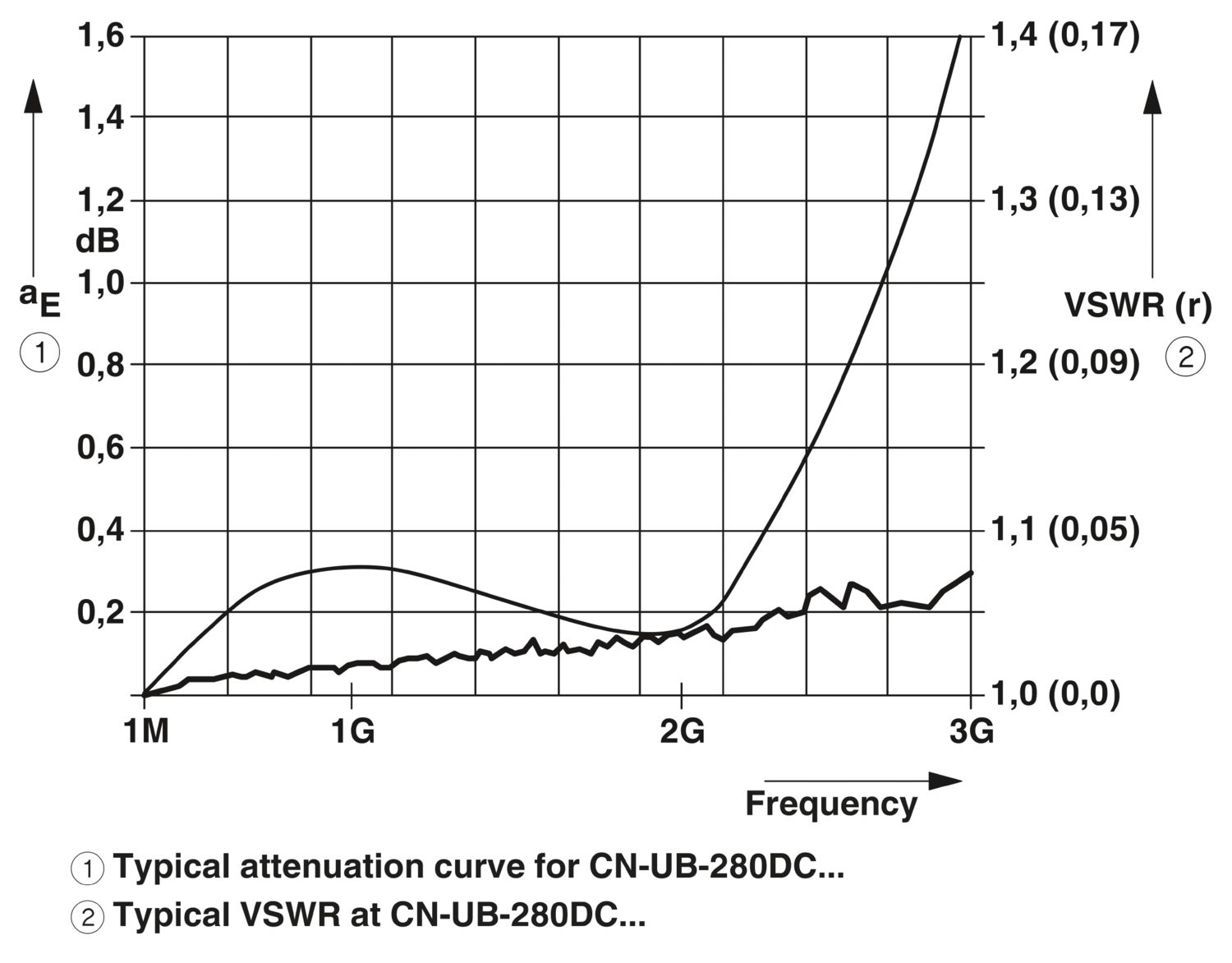

| Atenuación de inserción aE, asim. | típ. 0,1 dB (≤ 1,2 GHz / 50 Ω) |
| típ. 0,2 dB (≤ 2,2 GHz / 50 Ω) | |
| Frecuencia límite fg (3 dB), asim. (pantalla) en el sistema de 50 Ω | > 3 GHz |
| Relación de ondas estacionarias VSWR en el sistema de 50 Ω | típ. 1,10 (≤ 2 GHz) |
| Potencia HF admisible Pmáx con VSWR=xx (sistema de 50 ohmios) | 700 W (VSWR = 1,1) |
| 200 W (VSWR= ∞) | |
| Capacidad | típ. 1,5 pF |
| Mensaje Protección contra sobretensiones defectuosa | ninguna |
| A prueba de sobrecorrientes momentáneas (puesta a tierra por conductor) | C1 - 1 kV / 500 A |
| C2 - 10 kV / 5 kA | |
| C3 - 100 A | |
| D1 - 2,5 kA | |
| A prueba de sobrecorrientes momentáneas (conductor de apantallado) | C1 - 1 kV / 500 A |
| C2 - 10 kV/5 kA | |
| C3 - 100 A | |
| D1 - 2,5 kA |
| Condiciones ambientales | |
| Índice de protección | IP55 |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C |
| Altitud | ≤ 2000 m (s. n. m.) |
| Normas/disposiciones | IEC 61643-21 |
| Observación | 2000 + A1:2008 |
| Normas/disposiciones | EN 61643-21 |
| Observación | 2001 + A1:2009 |
| Tipo de montaje | Adaptación de conexión específica |
| Tensión nominal UN | Corriente nominal IN | Sección AWG | Sección mm2 | |
|---|---|---|---|---|
| 280 V | 5 A |
| Tensión nominal UN | Corriente nominal IN | Sección AWG | Sección mm2 | |
|---|---|---|---|---|
| 280 V | 5 A |
| Tensión nominal UN | Corriente nominal IN | Sección AWG | Sección mm2 | |
|---|---|---|---|---|
| 280 V | 5 A |
