HC-DD 108-ESTC-216
-
Inserto de contactos
1674765
Inserto de machos HEAVYCON, serie DD108, 108 polos, conexión engastada, numeración de 109-216
Detalles de producto
| Generalidades | Para carcasa HEAVYCON ADVANCE del modelo B24 y carcasa HEAVYCON del modelo B48, contactos de engarce CK1,6-ED (contactos de engarce no incluidos en el volumen de suministro). Las conexiones enchufables deben accionarse sólo sin carga/tensión. |
| Indicaciones de montaje | -Para el gran número de conductores se recomiendan alturas de carcasa de h>=72 mm. -Está prescrita la utilización de las espigas codificadoras HC-CST (1676857) y de las hembras codificadoras HC-CBU (1676860). |
| Los conectores deben enchufarse sólo sin carga/tensión. |
| Tipo de producto | Inserto de contactos polos fijos |
| Construcción | DD108 |
| Número de polos | 108 |

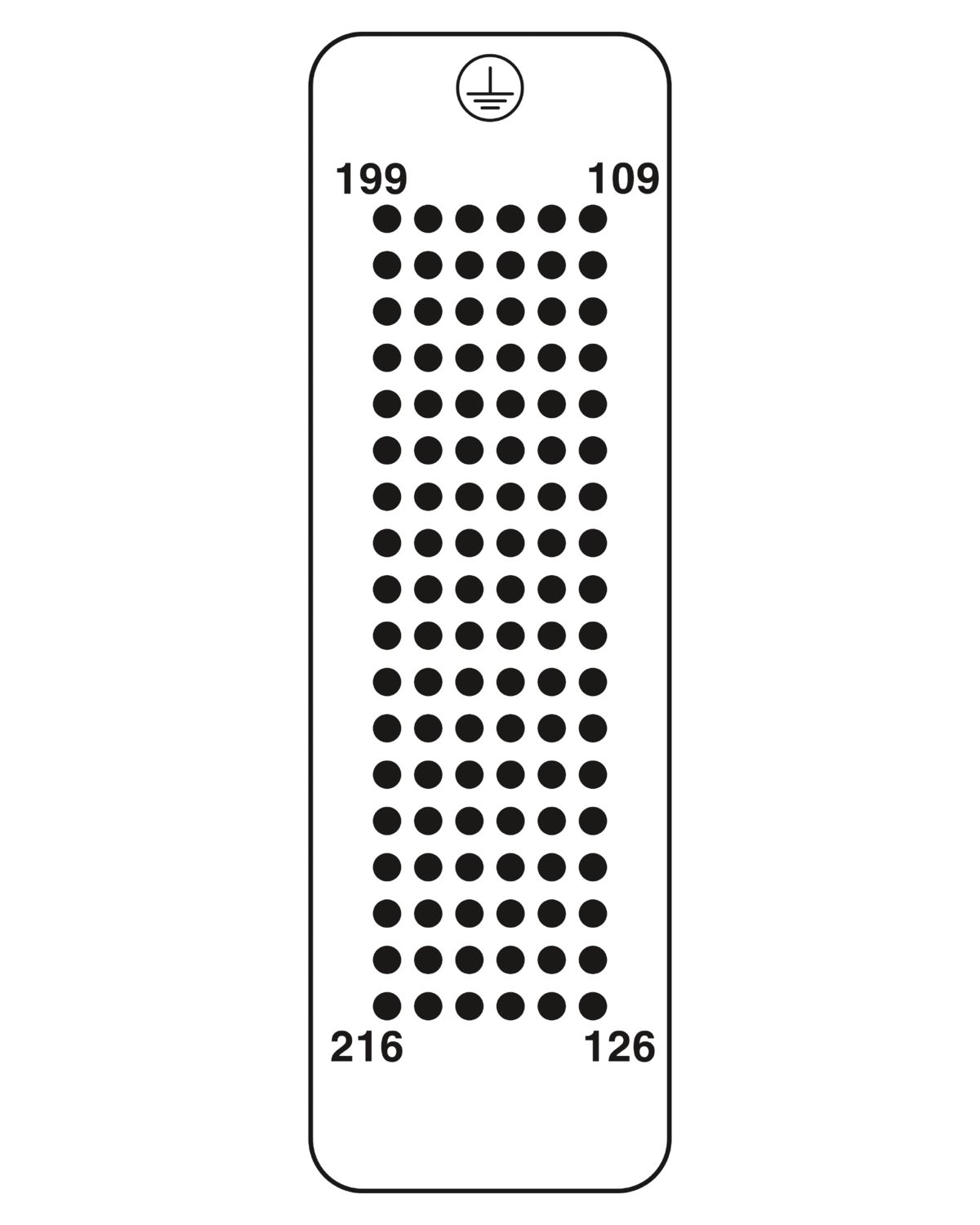

| Cara de enchufe | 108+PE |
| Numeración de contacto | 109 - 216 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Esquema de dimensiones |
|
| Anchura | 34 mm |
| Altura | 35 mm |
| Longitud | 111 mm |
| Tecnología de conexión | |
| Tecnología de conexión | Conexión crimpada |
| Conexión según norma | IEC / EN |
| Conexión de conductores | |
| Sección de conexión | 0,14 mm² ... 2,5 mm² |
| Sección de conexión AWG | 26 ... 14 |
| Longitud a desaislar del conductor individual | 8 mm |
| 6 mm (2,5 mm²) | |
| Tensión de dimensionamiento (III/3) | 250 V |
| Tensión transitoria de dimensionamiento | 4 kV |
| Corriente asignada | 10 A |
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 500 |
| Clase de inflamabilidad según UL 94 | V0 |
| Material contacto | Aleación de cobre |
| Material superficie del contacto | Ag (alternativamente Au) |
| Material soporte de contactos | PA |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 125 °C (Incluido el calentamiento de los contactos) |
| Normas de construcción y ensayo | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| IEC 60664-1, DIN IEC 60512 | |
| IEC 60352 | |
| Comprobaciones | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| IEC 60664-1, DIN IEC 60512 | |
| IEC 60352 |
